ABB变频器调试及故障教程

ABB变频器调试步骤1.确认安装环境：在调试ABB变频器之前，需要准备一个干燥、通风良好的环境，确保变频器不会受到尘埃、湿气等外界因素的干扰。

同时，需要确保变频器与电动机、电源以及其他控制设备之间的电缆连接正确可靠。

2.确认电源接线：首先需要确认ABB变频器与电源之间的接线是否正确。

通常，ABB变频器有三相输入，因此需要将电源的三相线分别连接到变频器的U、V、W输入端子上。

此外，还需要将电源的地线接到变频器的地线端子上，并确保连接可靠。

3.连接电机：接着，需要将电动机的三相线分别连接到变频器的U、V、W输出端子上。

在连接电机之前，需要确认电动机与变频器的额定功率和额定电压是否匹配，并确保连接可靠。

4.设置变频器参数：完成电源和电机的连接之后，需要设置ABB变频器的参数，以适应具体的应用需求。

ABB变频器通常配有一个参数设置界面，通过该界面可以对变频器进行各种设置。

常见的参数设置包括：额定频率、额定电压、电机保护参数、启动和停止方式等。

5.调试变频器：在设置完变频器参数之后，可以进行变频器的调试工作。

在调试过程中，可以通过不同的方式来测试变频器的功能和性能。

例如，可以通过手动或自动方式来控制变频器的启动和停止，观察电机转速的变化情况，以及变频器的输出电压、电流等参数。

如果发现异常情况，需要及时调整变频器的参数，直到达到预期的效果。

6.检查保护功能：在调试完成后，需要测试ABB变频器的保护功能是否正常。

ABB变频器通常具有过载保护、短路保护、过压保护、欠压保护等功能，这些保护功能可以有效保护电机和变频器不受损坏。

测试保护功能的方法包括：通过外部手动开关来模拟过流、过压、过载等故障情况，观察变频器是否能够及时对故障进行保护动作。

7.记录和整理调试数据：在调试过程中，需要及时记录和整理相关数据，以备以后参考。

例如，可以记录变频器的参数设置值、电机的额定功率、电压、电流等信息，以及对应的性能指标。

同时，还可以记录变频器的工作时间、运行状态、故障次数等数据，以便进行后续的故障分析和维护工作。

ABB变频器参数调试步骤ABB变频器是一种通过调整电源频率来控制电机转速的设备，广泛应用于工业生产中。

其参数调试是使用变频器的过程中非常重要的一环，可以使变频器能够更好地适应不同负载情况，达到更高的效能。

下面是ABB变频器参数调试的一般步骤：1.熟悉变频器的基本结构和参数功能：在进行参数调试之前，首先要对ABB变频器的基本结构和参数功能进行了解和熟悉。

这包括变频器的连接方式、外部控制信号的接口、控制方式、PID调节等基本参数的含义和作用。

2.调试前的准备工作：在进行参数调试之前，需要进行一些准备工作。

首先，检查变频器和相关设备的接线是否正确，电机是否符合变频器的要求。

其次，确保电源和地线连接良好，系统接地可靠。

最后，进行系统的初级调试，例如检查传感器、控制和保护装置等。

3.参数设置：根据具体的负载条件和要求，设置变频器的参数。

参数设置主要包括基本参数设置和高级控制参数设置两个方面。

-基本参数设置：这些参数是控制变频器运行的基本参数，包括电网频率、电机频率、额定功率、额定电流等。

在设置这些参数时，需要根据实际情况进行调整，确保变频器和电机能够正常工作。

-高级控制参数设置：这些参数是用来调节变频器的控制特性，使得变频器能够更加精确地控制电机的运行。

包括控制方式的选择、PID参数的设置、速度和转矩曲线的调节等。

4.参数调试：根据实际运行情况，对变频器的参数进行调试。

调试过程中需要注意以下几个方面：-负载适应性调试：通过逐步增加负载或减少负载，观察变频器的响应和电机的运行情况，调整相关参数，使得变频器能够适应不同的负载条件。

-调速响应性调试：通过改变设定值，观察变频器的输出和电机的实际转速，调整相关参数，使得变频器能够快速、稳定地达到设定转速。

-转矩限制和过载保护调试：通过逐步增加负载，观察变频器和电机的工作情况，调整相关参数，确保变频器能够在合理范围内限制电机的转矩和保护电机免受过载而损坏。

5.参数保存和文档记录：调试完成后，需要将调试好的参数保存到变频器中，并进行文档记录。

ABB变频器800参数设置及故障处理
一、参数设置：
1.输入电源参数：包括输入电压、输入电流、输入频率等。

根据实际情况正确设置这些参数，确保变频器能正常工作。

2.输出电压和频率：根据需要设置适当的输出电压和频率，以实现对电机速度的精确控制。

3.过载保护：设定适当的过载保护参数，以防止电机过度负荷运行，保护设备的安全和稳定运行。

4.PID调节器参数：如果需要使用PID调节功能，就需要设置相应的参数，以实现对电机转速的精确控制。

二、故障处理：
1.无法启动：首先检查电源是否正常，然后检查输入电流和频率是否正确。

如果都正常，则可以考虑检查电机绕组是否有故障。

2.过载：如果发生过载故障，首先降低输出频率，然后检查电机和负载是否存在问题。

如果没有问题，可能需要检查变频器的过载保护参数是否正确设置。

3.温度过高：如果变频器温度过高，可以检查散热器是否正常工作，风扇是否运转正常。

如果都正常，可能需要检查变频器的负载情况是否过重。

4.自检错误：变频器在启动时可能会进行自检，如果出现错误提示，需要根据错误代码进行相应的故障排查和修复。

5.通信故障：如果设备无法与外部通信或者通信中断，可以检查通信
线路是否正常连接，是否存在信号干扰等问题。

总结：
正确设置ABB变频器的参数可以提高设备的运行效率和稳定性，从而
延长设备的使用寿命。

同时，及时发现并处理潜在的故障也是保证设备正
常工作的重要环节。

建议用户在使用过程中仔细阅读ABB变频器的说明书，并根据实际情况进行合理的参数设置和故障处理。

ABB变频器参数调试步骤介绍ABB变频器参数调试是指将ABB变频器的参数优化调整，以使其在各种工况下工作更加稳定和高效。

参数调试的目的是为了满足实际工艺流程的要求，提高设备的运行效率和生产能力。

下面是ABB变频器参数调试的步骤介绍。

1.创建项目：在ABB变频器的参数调试软件中，首先需要创建一个调试项目。

可以根据实际需要设置项目的名称和项目参数。

2.选择控制模式：根据实际应用场景，选择适合的控制模式。

常见的控制模式有V/F模式、矢量控制模式等。

选择合适的控制模式能够提高变频器的控制精度和运行效率。

3.设置电机参数：将电机的基本参数输入到变频器中，包括额定功率、额定电流、额定转速等。

这些参数将作为变频器进行电机保护和控制的基础。

4.调整电机参数：根据实际工况，调整电机的一些特殊参数，如过载能力、电机热保护等。

这些参数的调整需要结合实际情况进行，以保证电机在工作过程中的安全可靠。

5.调整输出频率：设置变频器的输出频率，根据实际工艺需求进行调整。

主要可以通过频率设置或者模拟量输入调节输出频率。

同时，根据需求设置起始频率、加速时间和减速时间等参数。

6.设置PID参数：在需要闭环控制的应用中，可以设置PID参数来实现闭环控制。

PID参数的设置需要根据具体的控制要求进行调整，包括比例系数、积分时间和微分时间等。

7.调整保护参数：根据实际工况，设置变频器的保护参数，包括过流保护、过载保护和缺相保护等。

这样能够提高设备的安全性和可靠性。

8.数据采集和监控：在调试过程中，可以通过变频器的监控功能对电机和工艺进行实时数据采集和监控。

通过监控数据的分析，可以了解设备的运行状况和性能指标，并进行参数的优化调整。

9.参数保存和备份：调试完成后，将调试好的参数保存到变频器中，并备份相关的参数档案。

这样可以在需要时方便地恢复到调试好的参数设置，也可作为下次调试的参考。

10.参数优化和反馈：通过实际运行和监控数据的反馈，对参数进行进一步优化。

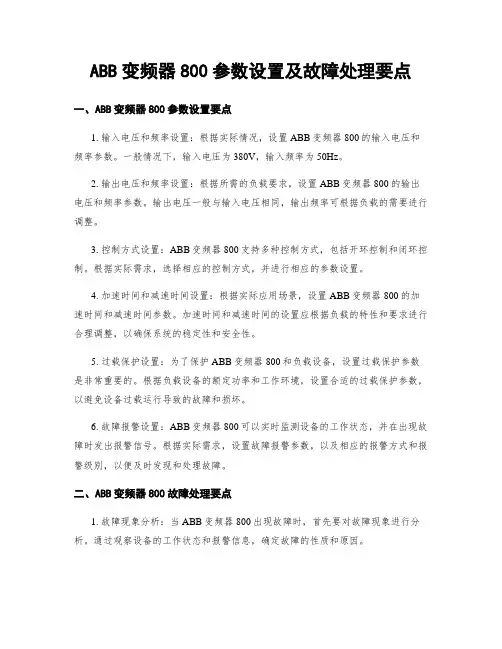

ABB变频器800参数设置及故障处理要点一、ABB变频器800参数设置要点1. 输入电压和频率设置：根据实际情况，设置ABB变频器800的输入电压和频率参数。

一般情况下，输入电压为380V，输入频率为50Hz。

2. 输出电压和频率设置：根据所需的负载要求，设置ABB变频器800的输出电压和频率参数。

输出电压一般与输入电压相同，输出频率可根据负载的需要进行调整。

3. 控制方式设置：ABB变频器800支持多种控制方式，包括开环控制和闭环控制。

根据实际需求，选择相应的控制方式，并进行相应的参数设置。

4. 加速时间和减速时间设置：根据实际应用场景，设置ABB变频器800的加速时间和减速时间参数。

加速时间和减速时间的设置应根据负载的特性和要求进行合理调整，以确保系统的稳定性和安全性。

5. 过载保护设置：为了保护ABB变频器800和负载设备，设置过载保护参数是非常重要的。

根据负载设备的额定功率和工作环境，设置合适的过载保护参数，以避免设备过载运行导致的故障和损坏。

6. 故障报警设置：ABB变频器800可以实时监测设备的工作状态，并在出现故障时发出报警信号。

根据实际需求，设置故障报警参数，以及相应的报警方式和报警级别，以便及时发现和处理故障。

二、ABB变频器800故障处理要点1. 故障现象分析：当ABB变频器800出现故障时，首先要对故障现象进行分析。

通过观察设备的工作状态和报警信息，确定故障的性质和原因。

2. 故障代码查询：ABB变频器800的故障代码可以通过设备的显示屏或者操作界面进行查询。

根据故障代码，可以快速定位故障的具体原因，为后续的故障处理提供指导。

3. 故障排除步骤：根据故障代码和故障现象的分析，进行相应的故障排除步骤。

一般包括检查电源供应是否正常、检查电机是否正常运行、检查控制信号是否正常等。

4. 故障处理方法：根据故障的具体原因，采取相应的故障处理方法。

例如，如果是电源供应故障，可以检查电源线路和电源开关是否正常；如果是控制信号故障，可以检查控制信号线路和控制器是否正常。

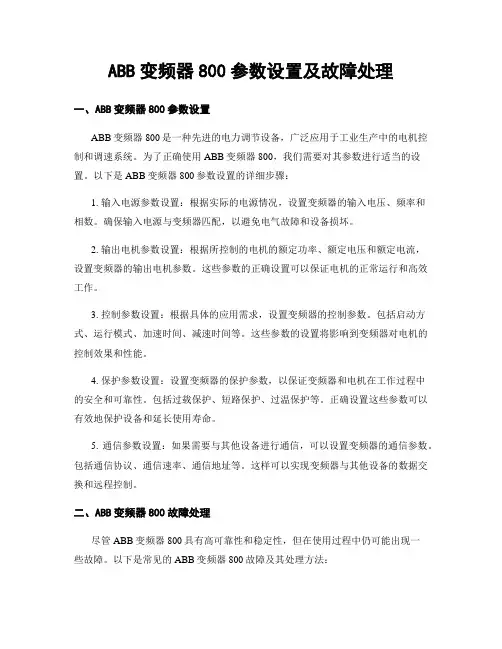

ABB变频器800参数设置及故障处理一、ABB变频器800参数设置ABB变频器800是一种先进的电力调节设备，广泛应用于工业生产中的电机控制和调速系统。

为了正确使用ABB变频器800，我们需要对其参数进行适当的设置。

以下是ABB变频器800参数设置的详细步骤：1. 输入电源参数设置：根据实际的电源情况，设置变频器的输入电压、频率和相数。

确保输入电源与变频器匹配，以避免电气故障和设备损坏。

2. 输出电机参数设置：根据所控制的电机的额定功率、额定电压和额定电流，设置变频器的输出电机参数。

这些参数的正确设置可以保证电机的正常运行和高效工作。

3. 控制参数设置：根据具体的应用需求，设置变频器的控制参数。

包括启动方式、运行模式、加速时间、减速时间等。

这些参数的设置将影响到变频器对电机的控制效果和性能。

4. 保护参数设置：设置变频器的保护参数，以保证变频器和电机在工作过程中的安全和可靠性。

包括过载保护、短路保护、过温保护等。

正确设置这些参数可以有效地保护设备和延长使用寿命。

5. 通信参数设置：如果需要与其他设备进行通信，可以设置变频器的通信参数。

包括通信协议、通信速率、通信地址等。

这样可以实现变频器与其他设备的数据交换和远程控制。

二、ABB变频器800故障处理尽管ABB变频器800具有高可靠性和稳定性，但在使用过程中仍可能出现一些故障。

以下是常见的ABB变频器800故障及其处理方法：1. 变频器无法启动：可能是输入电源故障或控制信号问题。

首先检查输入电源是否正常，然后检查控制信号是否正确连接和设置。

2. 变频器报警：常见的报警包括过载报警、过热报警和短路报警。

根据报警代码和说明，检查相应的保护参数设置和设备状态，解决故障后重新启动。

3. 变频器输出异常：可能是输出电机参数设置错误或电机本身故障。

检查输出电机参数设置是否正确，如果设置正确则需要检查电机本身是否存在故障。

4. 变频器通信故障：如果变频器无法与其他设备进行通信，可能是通信参数设置错误或通信线路故障。

ABB变频器调试步骤：1、按MENU键进入菜单选择栏，用上下键选中PAR项，按ENTER键进入参数选择菜单；2、用上下键调整参数的前两位为99；3、按下ENTER键，对参数的后两位进行调节；4、用上下键将参数后两位调至02，再按两下ENTER键；5、将参数9902（应用宏）调至1（标准宏），按确认键退出（此时显示的为参数后两位）；6、将参数后两位调至05（此时参数为9905）；7、用上下键将参数9905（电机额定电压V）设定为380，再按ENTER键退出；8、用同样方法将参数9906（电机额定电流A）调至3.7，再按ENTER键退出；9、用同样方法将参数9907（电机额定频率Hz）调至50, 再按ENTER键退出；10、用同样方法将参数9908（电机额定速度r/min）调至1440, 再按ENTER键退出；11、用同样方法将参数9909（电机额定功率kW）调至1.5, 再按ENTER键退出；12、用同样方法将参数9910（电机额定功率因数）调至0.82, 再按ENTER键退出；以上参数以电机铭牌为准。

13、再按一下ENTER键(此时显示为参数前两位)；14、用上下键将参数前两位调至10；15、按下ENTER键，对参数的后两位进行调节；16、用上下键将参数后两位调至03，再按下ENTER键；17、此时显示为参数1003的数据，用上下键将参数1003=1（电机转向），按ENTER 键退出；18、用同样方法将参数1001=1（2-线连接），按ENTER键退出；19、用同样方法将参数1201=0（禁止变频器恒速运转功能菜单），按ENTER键退出；20、用同样方法将参数1401调至1（继电器1动作条件为变频器准备就绪时动作），按ENTER键退出；21、用同样方法将参数1402调至2（继电器2动作条件为变频器运行时动作），按ENTER键退出；22、用同样方法将参数1403调至4（继电器3动作条件为变频器故障时动作），按ENTER键退出；23、用同样方法将参数1602=1（参数可更改），按ENTER键退出；24、用同样方法将参数2008（最大频率）调至32Hz，按ENTER键退出；25、用同样方法将参数2201=0（不使用加速曲线），按ENTER键退出；26、用同样方法将参数2202（电机加速时间）调至10秒，按ENTER键退出；27、用同样方法将参数2203（电机减速时间）调至10秒，按ENTER键退出；28、用同样方法将参数2208（电机急停减速时间）调至10秒，按ENTER键退出；技术部2012.12.12。

ABB变频器参数设置与故障报警一、ABB变频器参数设置1.进入参数设置菜单2.参数分类3.基础参数设置首先要设置变频器的型号，这个参数通常是由厂家提供的，可以在产品手册中找到。

然后是电源参数，主要包括输入电压、输入频率等。

最后是电机参数，需要设置电机的额定功率、额定电流、额定转速等。

4.功能参数设置功能参数设置可以根据具体需要进行调整。

其中运行控制参数包括启动方式、运行频率范围、加速时间、减速时间等；保护设置参数包括过流保护、过载保护、过压保护等；通信设置参数包括通信协议、通信地址、波特率等。

5.参数保存设置完成后，需要将参数保存到变频器内部的存储器中。

通常情况下，在设置界面中会有保存参数的选项，选择保存后，系统会自动将参数保存并生效。

6.参数读取和修改在实际运行中，可能需要对已设置的参数进行读取和修改。

通过菜单界面可以进入到参数列表，然后选择需要读取或修改的参数，按照提示进行操作即可。

二、ABB变频器故障报警1.故障报警方式2.常见故障类型(1)过载故障：当电机负载超过变频器的额定负载能力时，会触发过载保护功能，导致系统报警。

此时需要检查电机负载是否正常，如有异常需要及时处理。

(2)过流故障：当电机电流超过变频器的额定电流时，会触发过流保护功能，导致系统报警。

此时需要检查电流传感器、电机绕组是否正常，如有故障需要及时维修。

(3)过压故障：当输入电压超过变频器的额定电压时，会触发过压保护功能，导致系统报警。

此时需要检查电源线路是否正常，如有故障需要及时处理。

(4)温度故障：当变频器内部温度超过设定的阈值时，会触发温度保护功能，导致系统报警。

此时需要检查变频器散热系统是否正常，如有故障需要及时维修。

3.故障处理方法当系统出现故障报警时，需要根据报警代码和报警信息进行具体的故障处理。

一般情况下，可以按照以下步骤进行处理：(1)停机：在故障报警时，首先要立即停止系统运行，以免加剧故障的发展。

(2)查找原因：根据报警代码和报警信息，查找故障的原因。

ABB变频器调试及故障分析ABB变频器是目前广泛应用于工业控制领域的一种电力调节设备。

它通过调整电机的电压和频率来实现对电机的转速和扭矩的精确控制，能够在不同工况下提供稳定的电机运行效果。

然而，ABB变频器在使用过程中也会出现一些故障，需要进行调试和故障分析。

下面将对ABB变频器的调试和故障分析进行详细介绍。

一、调试步骤：1.基本参数设置：首先需要设置变频器的基本参数，包括输入电压、输出电压、电流大小等。

可以根据实际需要进行调整，确保与电机的额定参数相匹配。

2.额定转速设置：根据所控制的设备工作需求，设置变频器的额定转速。

可以通过键盘或者控制软件进行设置。

3.圈闭回路：变频器的速度控制是通过圈闭回路来实现的。

在调试过程中，需要确保圈闭回路的性能良好，可以通过手动给定一个转速指令，然后观察变频器是否能够根据指令调整电机的转速。

4.动态调速：通过改变转速指令，观察变频器的动态调速性能。

可以设置不同的转速指令，然后观察变频器的响应时间和稳定性。

5.过载能力：在调试过程中，需要测试变频器的过载能力。

可以通过给定一个较大的负载，观察变频器是否能够正常运行，并且输出电机所需的大转矩。

二、故障分析：1.变频器无法启动：可能是供电电源问题或者变频器本身故障。

首先检查供电电源的电压是否正常，确保供电充足。

如果供电电压正常，可以检查变频器的继电器和电子元件是否正常工作。

2.变频器输出电压异常：如果变频器输出电压过高或者过低，可能是电压传感器或者控制电路故障。

可以检查电压传感器的连接和输出电压的校准，同时检查控制电路是否有异常。

3.变频器工作不稳定：可能是反馈回路不稳定或者参数设置不正确。

可以通过调整反馈回路的增益和相位来改善稳定性；同时检查参数设置是否正确，比如电流限制设置是否合理。

4.变频器过热保护：如果变频器工作一段时间后会自动停机，并显示过热保护错误信息，可能是散热不良或者负载过大。

可以检查变频器的散热风扇是否正常工作，并且检查负载是否超过变频器的额定能力。
