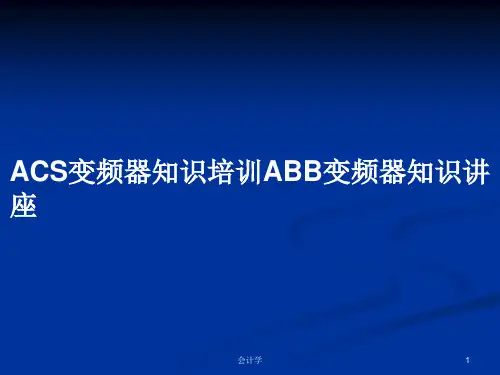

ABB变频器培训课件

应该说ABB变频器在使用中还是会碰到一些这样那样的 故障，特别是在备件费用较高的情况下，我们如何进行线路 板级的维修，对于维修人员的要求更高了，也希望在以后能 有更多从事变频调速行业的人更好地解决一些难题。
第7页/共83页
二、 ACS 800 产品系列的不同类型及结构形 式
第8页/共83页
ACS 800 单传动
如下图
第16页/共83页
第17页/共83页
第18页/共83页
变频器的布线 电机电缆应独立于其它电缆走线。多个传动单元的 电机电缆可以一个接一个地并行布线。推荐电机电 缆、输入电源电缆和控制电缆安装在不同的槽架中， 以避免电机电缆和其它电缆长距离的并行走线，进 而减少变频器输出电压瞬变产生的电磁干扰。 当控制电缆和电源电缆必须交叉走线时，应使交叉 角度为90 度。其它额外的电缆不要穿过ACS 800。 电缆槽之间以及电缆槽和接地电极之间必须有良好 的电气连接。铝槽系统可以用来提高局部电压的均 衡性.
第2页/共83页
ABB公司还专门针对不同行业开发了多个宏程序，包括造 纸机械上使用的主从宏，纺织机械上使用的摆频宏，以及 在恒压供水上使用的PFC宏，PID控制宏，转矩控制宏等等， 应该说ABB变频器的选件功能相当丰富，基本满足了各个 行业对变频器功能的需求。针对不同层次的客户群，ABB 公司又推出了磁通矢量控制的ACS550变频器，这是一款 针对中端客户而开发的变频器，应该说在性价比上有很高 的竞争优势，此外还有针对低端用户使用的ACS400变频 器，以及经济型的ACS100,ACS140小功率变频器。 由于ABB变频器在中国市场还是有一个十分庞大的销售量， 包括一些早期使用的ACS200,ACS300,ACS500也已进入 故障多发期，在使用中必然会碰到许多问题，以下我们就 ABB变频器的一些常见故障在这里和广大使用者做一个探 讨：

根据工艺需求选择
根据生产工艺对速度、转矩、精度等 的需求，选择相应的变频器性能指标 。
考虑可扩展性和可维护性
选择具有良好可扩展性和可维护性的 变频器产品，以降低后期维护和升级 成本。
03
安装调试与操作维护
安装前准备工作及注意事项
确认变频器型号和规格
根据实际需求选择合适的变频器型号和规格 ，确保其能够满足应用场景的要求。
ABB变频器在风机节能改造中的应用
介绍ABB变频器如何通过调节风机转速，实现风量的连续调节和节能目标，同时改善风 机的运行性能。
案例分析
以某电厂锅炉引风机为例，具体阐述ABB变频器在风机节能改造项目中的实施过程、技 术难点及解决方案，展示显著的节能效果和经济效益。
案例三：提升设备传动系统优化
提升设备传动系统现状及问题
提高运行效率及稳定性措施
参数优化
根据负载特性和运行工况调整变频器参数，如加速时间、减速时间、 转矩提升等，以提高运行效率。
维护保养
定期对变频器进行维护保养，如清理灰尘、紧固接线端子、检查散热 风扇等，确保设备处于良好状态。
故障诊断与处理
熟悉变频器常见故障现象及处理方法，及时排除故障，减少停机时间 。
系统配置方案设计与优化
电气设计
合理规划变频器输入输出电路，选择合适的断路器、接触器、保险丝等保护元件。
控制方式
根据实际需求选择开环或闭环控制，以及相应的控制参数设置。
散热设计
确保变频器散热良好，避免过热导致性能下降或损坏。
抗干扰措施
采取有效的抗干扰措施，如加装滤波器、隔离变压器等，提高系统稳定性。
演示了变频器的安装步骤、调试 方法及注意事项。
变频器基本原理

行业定制化
针对不同行业和应用场景， 开发定制化的变频器产品， 以满足特定需求并优化性能 。
感谢您的观看
THANKS
实施效果
03
通过变频器控制，实现了空调系统的智能调节，提高了室内环
境的舒适度和空调系统的能效比。
电梯控制系统应用案例
案例背景
某高层住宅电梯控制系统，需保证电梯运行平稳、快速响 应乘客需求。
解决方案
采用变频器控制电梯曳引机电机，根据电梯运行状态和乘 客需求实时调整电机转速和制动力矩，保证电梯运行平稳 、快速响应。
程序编写方法及技巧
编程语言基础
编程技巧与规范
简要介绍变频器编程所涉及的编程语 言基础，如变量、数据类型、控制结 构等。
分享一些实用的编程技巧和规范，如 代码优化、错误处理、注释规范等， 提高学员的编程效率和代码质量。
程序结构与设计
讲解变频器程序的结构和设计方法， 包括主程序、子程序、中断程序等的 设计思路和实现方法。
欠压故障
变频器输出电压过低，可能是电源电 压过低、电源缺相等原因导致。
过热故障
变频器内部温度过高，可能是散热系 统不良、环境温度过高等原因导致。
故障排除方法和步骤
识别故障现象
根据变频器的故障指示或报警信息，识别 出具体的故障现象。
排除故障
根据故障原因，采取相应的措施进行故障 排除，如更换损坏的部件、调整参数设置
实施效果
通过变频器控制，实现了电梯控制系统的精确控制，提高 了电梯的运行效率和乘客的舒适度。同时，变频器还具有 节能效果，降低了电梯的能耗和运行成本。
05
变频器维护保养与故障排 除
日常维护保养项目
清洁变频器表面
定期清除变频器表面的 灰尘、油污等杂物，保

LCL-滤波器用于 R8i- 4 x R8i
R8i
170 - 1840 kVA 380V --> 690V
IGBT 供电单元: 结构
ISU供电单元: R8i - 12xR8i + LCL
ISU 模块是一种尺寸装有轮子 和插接式连接器
LCL模块是一种尺寸装有轮子 两种柜体形式:
600 mm 宽, 1 x ISU / R8i + 1 x LCL (小型号)
Voltage frame
Technology, control features 控制特性
Advanced control principle
DTC based control, 3 kHz average fSW
基于DTC的控制，平均开关频率3kHz
Fast control, 25 us time level for measurements and control loop
THE POWER CAN BE INTERPRETED DIRECTLY TO TORQUE 功率与转矩具有直接对应的关系
DTC Control loop DTC控制环
Hysteresis Control 滞环控制
Controls amplitude of flux (=voltage) and torque (=power) 控制磁通（＝电压）与转矩幅值（＝功率）
IGBT Supply Module
IGBT整流模块
The cabinet (GBT converter for supplying DC power. The converter is hardware compatible with motor inverters

正确接线方法和检查流程
按照电气图纸接线
01
根据电气图纸要求，正确连接变频器的输入、输出、控制等线
路。
检查接线端子和紧固件
02
检查所有接线端子和紧固件是否牢固可靠，无松动现象。
测量绝缘电阻和接地电阻
03
使用兆欧表测量变频器的绝缘电阻和接地电阻，确保符合规定
要求。
日常维护保养计划制定
定期检查
制定定期检查计划，对变频器进 行定期检查和维护保养。
根据实际需求，灵活选择不同编程语言进行 混合编程，以充分发挥各自优势。
调试流程规范化操作指南
01
02
03
04
编写调试计划
明确调试目标、步骤和时间安 排，确保调试工作有条不紊地
进行。
调试前准备
检查硬件连接、程序下载和参 数设置等是否正确，为调试工
作做好准备。
逐步调试
按照调试计划逐步进行调试， 从简单到复杂，逐一验证程序
变频器作用
实现对交流异步电机的软起动、 变频调速、提高运转精度、改变 功率因数等功能。
工作原理简述
整流环节
将交流电整流成直流电 。
滤波环节
对整流后的直流电进行 滤波，保证直流电的平
稳。
逆变环节
将直流电逆变为所需频 率的交流电。
控制电路
对整流、滤波、逆变等 环节进行控制，实现对 输出交流电的精确控制
成功案例剖析和经验借鉴
成功案例
某水泥企业采用变频器对风机、水泵等设备进行改造，实现了节能30%以上的目 标；某化工厂通过变频器对压缩机进行控制，减少了维护成本和停机时间。
经验借鉴
选用合适的变频器型号和规格；对设备进行合理匹配和优化；加强日常维护和保 养；建立完善的能源管理制度和考核体系。

操作界面及使用技巧介绍
01 简要介绍变频器操作界面的布局和功能。
02 详细介绍各个按键和指示灯的作用及使用 方法。
03
讲解如何通过操作界面进行参数设置和调 整。
04
分享一些使用技巧，如快速调整参数、查 看故障信息等。
维护保养周期及建议
定期清理变频器表面灰尘 和污垢，保持清洁干燥。
定期更换散热风扇和滤波 器等易损件。
等。
03
案例三
ACS800变频器在智能楼宇自控系统中的应用：分享ACS800变频器在
智能楼宇自控系统中的实际应用经验，包括系统设计、安装调试及运行
维护等方面。
06 总结回顾与展望 未来发展趋势
本次培训重点内容总结回顾
ACS800变频器基本原理
参数设置与调试方法
故障诊断与排除技巧
维护与保养知识
深入讲解了ACS800变频器的 工作原理、电路结构、控制方 式等基础知识。
检查安装环境是否符合要求，如温度、湿度、海拔高度 等。
调试步骤及参数设置方法
打开变频器面板，进入参数 设置界面。
连接电源和电机，确保接线 正确无误。
02
01
03
根据电机参数和实际需求， 设置变频器参数，如电压、
频率、加速时间等。
进行空载试运行，观察变频 器及电机运行是否正常。
04
05
进行负载试运行，调整参数 以达到最佳运行效果。
3. 控制信号接口
接收来自外部设备的控制信号，如启 动、停止、调速等。
4. 通讯接口
连接通讯线缆，实现与上位机或PLC 的数据交换。
03 安装调试与操作 维护
安装前准备工作及注意事项
确认变频器型号、规格及配件是否齐全，检查外观是否 完好。

变频器基础知识培训ppt 课件完整版
目录 CONTENT
• 变频器概述 • 变频器工作原理与结构 • 变频器参数设置与调试方法 • 变频器选型与应用案例分析 • 变频器维护保养与故障排除技巧 • 总结回顾与展望未来发展趋势
01
变频器概述
定义与发展历程
定义
变频器是一种电力电子设备，通过改 变电源频率来控制交流电动机的速度 和转矩。
直流中间电路的滤波是电感，直流中间电路 输出电流是脉动的直流电流，直流环节等效 于恒流源。
交-交变频器
交-直-交变频器
直接将固定频率的交流电变换成频率、电压 均可调的交流电。
先把工频交流电源通过整流器转换成直流电 源，然后再把直流电源转换成频率、电压均 可控制的交流电源以供给电动机。
03
变频器参数设置与调试 方法
和离网控制。
智能家居
如空调、冰箱、洗衣机 等家用电器的节能和智
能控制。
变频器市场现状及前景
市场现状
目前，全球变频器市场规模不断扩大，市场竞争日益激烈。同时，随着技术的不断进步和应用领域的不断拓展， 变频器产品的种类和功能也越来越丰富。
市场前景
未来，随着工业4.0、智能制造等概念的深入推广，以及新能源、智能家居等领域的快速发展，变频器市场将迎 来更加广阔的发展空间。同时，随着人工智能、大数据等技术的融合应用，变频器产品的智能化和网络化水平也 将不断提升。
过压故障
输入电压过高或减速时间过短引 起，应调整输入电压或延长减速 时间。
欠压故障
输入电压过低或缺相导致，应检 查输入电源及缺相保护。
过热故障
散热系统不良或环境温度过高造 成，应检查散热系统并改善环境
温度。
排除方法和预防措施分享
