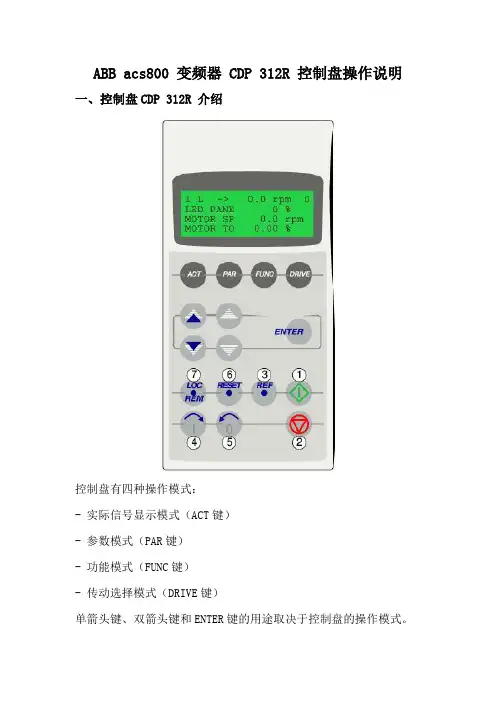

ABB acs800 变频器 CDP 312R 控制盘操作说明一、控制盘CDP 312R 介绍
控制盘有四种操作模式：
- 实际信号显示模式（ACT键）
- 参数模式（PAR键）
- 功能模式（FUNC键）
- 传动选择模式（DRIVE键）
单箭头键、双箭头键和ENTER键的用途取决于控制盘的操作模式。

传动控制键如下所示：
二、参数设置步骤
参数设置过程如下：
-按PAR进入控制盘的参数模式设置。

-按双箭头滚动选择到所要设置的参数组名。

-按单箭头滚动选择到参数组内参数。

-按ENTER激活所设置的新值。

（此时会有括弧产生）
-修改参数值可以按单箭头，也可以按双箭头进行快速修改。

-按ENTER使确认新值（此时括弧消失）。

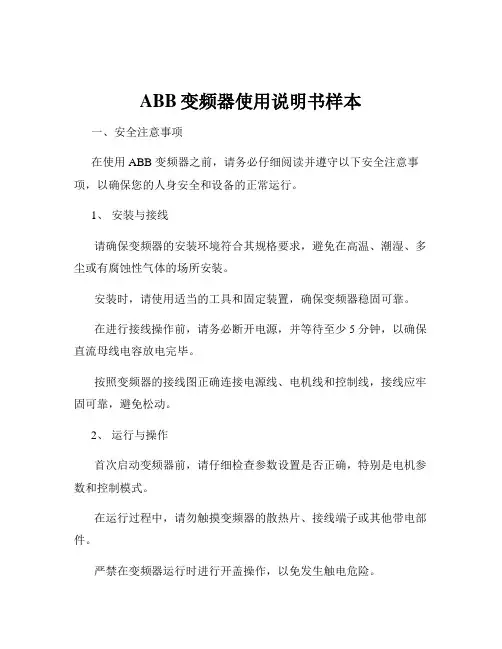

ABB变频器使用说明书样本一、安全注意事项在使用 ABB 变频器之前，请务必仔细阅读并遵守以下安全注意事项，以确保您的人身安全和设备的正常运行。

1、安装与接线请确保变频器的安装环境符合其规格要求，避免在高温、潮湿、多尘或有腐蚀性气体的场所安装。

安装时，请使用适当的工具和固定装置，确保变频器稳固可靠。

在进行接线操作前，请务必断开电源，并等待至少 5 分钟，以确保直流母线电容放电完毕。

按照变频器的接线图正确连接电源线、电机线和控制线，接线应牢固可靠，避免松动。

2、运行与操作首次启动变频器前，请仔细检查参数设置是否正确，特别是电机参数和控制模式。

在运行过程中，请勿触摸变频器的散热片、接线端子或其他带电部件。

严禁在变频器运行时进行开盖操作，以免发生触电危险。

3、维护与检修定期检查变频器的散热风扇是否正常运转，风道是否畅通。

如需进行维护或检修，请先断开电源，并等待直流母线电容放电完毕。

更换变频器的部件时，请使用原厂指定的配件，并按照相关的操作指南进行。

4、紧急情况处理如果变频器发生故障或异常情况，应立即停止运行，并切断电源。

在发生火灾、电击或其他紧急情况时，请迅速采取适当的急救措施，并通知相关专业人员。

二、产品概述ABB 变频器是一种高性能的交流电机调速装置，具有高效、节能、稳定可靠等优点。

它采用先进的控制技术，能够实现对电机的精确调速和控制，广泛应用于工业生产、建筑、电力等领域。

本款 ABB 变频器具有以下特点：1、先进的控制算法采用矢量控制和直接转矩控制技术，能够提供高精度的速度和转矩控制。

具备自适应控制功能，能够根据负载变化自动调整控制参数，确保系统的稳定性和可靠性。

2、丰富的功能提供多种运行模式，如速度控制、转矩控制、位置控制等，满足不同应用场景的需求。

具备故障诊断和保护功能，能够及时检测并处理各种故障，保护电机和变频器的安全。

支持多种通信协议，如 Modbus、Profibus、Ethernet 等，方便与其他设备进行联网通信。

前言衷心感谢您使用“华振”牌智能变频供水设备，我们将为您提供优质的产品和星级的售后服务。

我公司吸取行业内智能变频供水设备的技术精髓，集长期从事水泵行业和智能变频供水设备的设计经验，研制开发的ZBH第三代、第四代、第五代、第六代智能变频供水设备，已广泛运于高层建筑、住宅楼、商住楼、新老小区降耗节能改造、高级宾馆、医院、学校、工矿企业的生产生活用水等，是一种节能型，现代化，智能化的变频供水设备。

本使用说明书向您详细介绍了“华振”牌系列智能变频供水设备的产品说明、技术说明、操作、故障处理，保养维护等各方面内容。

为了更好的使用智能变频供水设备，请您在操作前仔细阅读本说明书，这将会：●帮助您了解智能变频供水设备的结构及性能特点。

●避免由于操作不当而引起的设备故障。

●提高设备的使用寿命。

●增强设备使用的可靠性。

值得注意的是，本说明书的资料及图形在出版时是正确的，但我公司产品的结构和性能总在不断地改进和完善，本说明书的相关内容可能有变化，恕不一一通知,敬请谅解。

感谢您对“华振”的信任，衷心地祝愿您在事业中大展宏图，取得辉煌成就。

成都华振供水设备有限公司- 1 -))1 MΩ电阻与机壳连接用于模拟输入电位器的给定电压输出.10 V±2%))1 MΩ电阻与机壳连接频率。

0…20 mA ( 数字输入6，可编程。

默认Ω。

数字输入最大电压一般显示性能软键功能每个软键上方的文字描述的是当前软键功能的含义。

显示对比度同时按住 MENU （菜单）键和 UP （向上）或DOWN （向下）可以改变显示对比- 5 -顶行液晶屏的顶行显示变频器的基本的状态信息。

• LOC （本地） - 表示变频器处于本地控制，即控制命令来自控制盘。

• REM （远程） - 表示变频器处于远程控制, 例如 I/O (X1) 或现场总线。

• - 显示变频器和电机的旋转状态:4、应用宏的选择 中崛供水设备应用宏选择，用于泵的循环软起控制中，在ABB 变频器设置中9902的值为15（SPFC 控制）.注意! 参数2108 START INHIBIT （禁止起动）必须保持为默认设置0 (OFF)。

ABB变频器操作说明一、ABB变频器简介二、ABB变频器的安装1.安装前的准备工作：在安装ABB变频器之前，首先要将电源切断，并将电源线接地。

在安装之前，还需要对变频器进行检查，确保没有损坏或松动的部件。

2.安装变频器：将ABB变频器安装在干燥、无振动和无腐蚀气体的场所。

可以使用螺栓将变频器固定在固定底座上。

确保变频器与电机的输出轴对齐，并确保电机的输入端与变频器的输出端连接正确。

三、ABB变频器的基本操作1.启动变频器：保持电源切断状态下，将操作开关设置到“STOP”位置，然后将电源接通。

此时，按下“RUN”按钮，变频器将开始工作。

2.变频器的停止：将操作开关设置到“STOP”位置，变频器将停止工作。

3.变频器的速度调节：可以通过转动速度调节旋钮来调节电机的转速。

顺时针旋转旋钮将使转速增加，逆时针旋转旋钮将使转速减慢。

4.变频器的故障报警：变频器会检测到电机或变频器本身的故障，并通过故障指示灯和报警声音来警示用户。

如遇到故障，及时切断电源并检查故障原因。

四、ABB变频器的高级功能1.温度保护功能：ABB变频器具有温度保护功能，在电机过热时会自动停机，以保护电机不受损坏。

2.过载保护功能：ABB变频器可以监测并保护电机免受过载和短路等异常电流的损害。

当出现过载或短路时，变频器会自动停止工作。

3.频率控制功能：ABB变频器可以通过调节输出频率来控制电机的转速。

用户可以根据需要设置输出频率的大小。

4.故障自诊断功能：ABB变频器具有自诊断功能，可以通过内置的诊断系统来检测变频器的故障，并提供相应的故障报警。

五、ABB变频器的维护1.定期检查：定期检查ABB变频器的连接线路和散热装置，确保它们没有松动或受损。

2.清洁保养：定期清洁变频器的外壳和风扇，以确保良好的散热。

3.维护期间的注意事项：在进行维护时，务必切断电源，并等待一段时间，以确保电容器已经放电。

六、ABB变频器的安全使用1.使用合适的电源：确保ABB变频器使用正确的电压和频率，以防止损坏设备或发生危险。

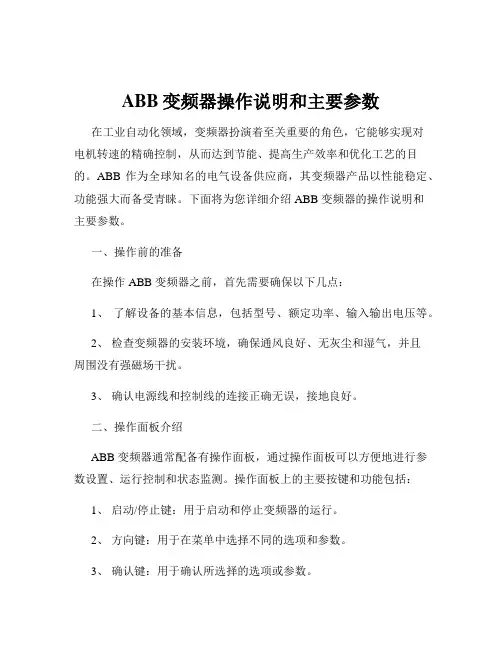

ABB变频器操作说明和主要参数在工业自动化领域，变频器扮演着至关重要的角色，它能够实现对电机转速的精确控制，从而达到节能、提高生产效率和优化工艺的目的。

ABB 作为全球知名的电气设备供应商，其变频器产品以性能稳定、功能强大而备受青睐。

下面将为您详细介绍 ABB 变频器的操作说明和主要参数。

一、操作前的准备在操作 ABB 变频器之前，首先需要确保以下几点：1、了解设备的基本信息，包括型号、额定功率、输入输出电压等。

2、检查变频器的安装环境，确保通风良好、无灰尘和湿气，并且周围没有强磁场干扰。

3、确认电源线和控制线的连接正确无误，接地良好。

二、操作面板介绍ABB 变频器通常配备有操作面板，通过操作面板可以方便地进行参数设置、运行控制和状态监测。

操作面板上的主要按键和功能包括：1、启动/停止键：用于启动和停止变频器的运行。

2、方向键：用于在菜单中选择不同的选项和参数。

3、确认键：用于确认所选择的选项或参数。

4、数字键：用于输入数值。

5、显示屏：用于显示各种参数、状态信息和故障代码。

三、参数设置参数设置是变频器操作中的关键环节，正确设置参数可以确保变频器的正常运行和满足实际应用需求。

以下是一些常见的主要参数及其设置方法：1、电机参数电机额定功率：根据电机铭牌上的功率值进行设置。

电机额定电压：输入电机的额定电压。

电机额定电流：按照电机铭牌上的电流值设定。

电机额定转速：设置电机的额定转速。

2、频率参数上限频率：限制变频器输出的最高频率。

下限频率：设定变频器输出的最低频率。

基准频率：通常为电机的额定频率。

3、加速时间和减速时间加速时间：从 0 频率加速到设定频率所需的时间。

减速时间：从设定频率减速到 0 频率所需的时间。

4、控制方式选择 V/F 控制、矢量控制等不同的控制方式，根据实际应用场景进行选择。

5、保护参数过流保护：设置电机允许的最大电流值，超过此值变频器将停止输出。

过载保护：根据电机的过载能力设置相应的保护参数。

ABB变频器说明书一、产品概述ABB变频器是一种能够控制交流电动机转速和转矩的电力电子设备，它可以实现对电动机的软启动、节能运行、过载保护、故障诊断等功能。

ABB变频器广泛应用于工业、建筑、农业、交通等领域，适用于各种类型和规格的电动机。

ABB变频器的主要组成部分有：控制板：负责接收和处理来自外部信号和参数设定的指令，控制变频器的运行状态和模式，显示变频器的工作参数和故障信息，提供通讯接口和扩展功能。

主回路：负责将输入的交流电转换为直流电，再将直流电逆变为可调节频率和幅值的交流电，输出给电动机。

主回路包括整流桥、滤波电容、逆变桥、输出滤波器等元件。

风扇：负责对变频器内部的电子元件进行散热，保证变频器正常工作。

外壳：负责对变频器内部的电子元件进行防护，防止灰尘、水滴、异物等进入，同时提供安装和接线的便利。

二、产品型号ACS580：通用型传动，适用于各种标准应用，如风机、水泵、压缩机等。

ACS580具有简单易用、节能高效、智能互联等特点，支持多种控制模式和通讯协议，可实现无缝集成。

ACS580的功率范围为0.75 kW至500 kW。

ACS510：通用型传动，专为风机、水泵应用优化设计，具有恒压供水、冷却风机、地铁和隧道通风机等典型应用方案。

ACS510具有节能高效、可靠稳定、易于维护等特点，支持多种控制模式和通讯协议。

ACS510的功率范围为1.1 kW至160 kW。

ACS880：工业型传动，适用于各种复杂和苛刻的工业应用，如起重机、挤出机、纺织机等。

ACS880具有强大灵活、精确可控、安全可靠等特点，支持多种控制模式和通讯协议，可实现定制化解决方案。

A CS880的功率范围为0.55 kW至5600 kW。

ACS355：微型传动，适用于各种轻工业和商业应用，如输送机、打包机、门禁系统等。

ACS355具有紧凑轻巧、易于安装、快速调试等特点，支持多种控制模式和通讯协议，可实现即插即用。

ACS355的功率范围为0.37 kW至22 kW。

ABB变频器ACS510_CN使用说明书一、产品概述ABB 变频器 ACS510_CN 是一款功能强大、性能稳定的交流传动变频器，广泛应用于工业领域的各种电机调速控制场合。

它具有高效节能、精准控制、可靠性高等优点，能够满足不同用户的需求。

二、安装与接线1、安装环境为确保变频器的正常运行和使用寿命，应将其安装在干燥、通风良好、无腐蚀性气体和灰尘的环境中。

同时，要避免阳光直射和过度震动。

2、安装方式ACS510_CN 变频器可以采用壁挂式或柜体安装方式。

在安装时，要确保有足够的空间进行布线和维护操作。

3、接线要求（1）主电路接线连接电源输入和电机输出时，务必确保相序正确，并使用合适规格的线缆，拧紧接线端子，以保证良好的接触。

（2）控制电路接线控制电路的接线应按照说明书中的接线图进行，注意屏蔽线的正确接地，以防止干扰。

三、操作面板1、面板布局操作面板上有显示屏、按键和指示灯等，用于显示参数、进行操作和指示运行状态。

2、按键功能包括启动、停止、正反转切换、菜单选择、参数修改等按键，通过简单操作即可实现对变频器的控制。

四、参数设置1、基本参数如电机额定功率、额定电压、额定电流等参数，必须准确设置，以保证变频器对电机的正确控制。

2、调速参数通过设置频率给定方式、上限频率、下限频率等参数，实现对电机转速的精确调节。

3、保护参数合理设置过流保护、过载保护、过热保护等参数，确保电机和变频器在异常情况下能及时停机，避免损坏。

五、运行模式1、本地模式通过操作面板直接控制变频器的运行和停止，以及调速等操作。

2、远程模式可以通过外部控制器（如 PLC ）发送信号来控制变频器的运行。

六、故障诊断与排除1、常见故障代码变频器在运行过程中，如果出现故障，会显示相应的故障代码。

例如，过流故障代码“OVERCURRENT”，过载故障代码“OVERLOAD”等。

2、故障排除方法根据故障代码，参考说明书中的故障排除指南，逐步检查相关电路和参数，找出故障原因并进行修复。

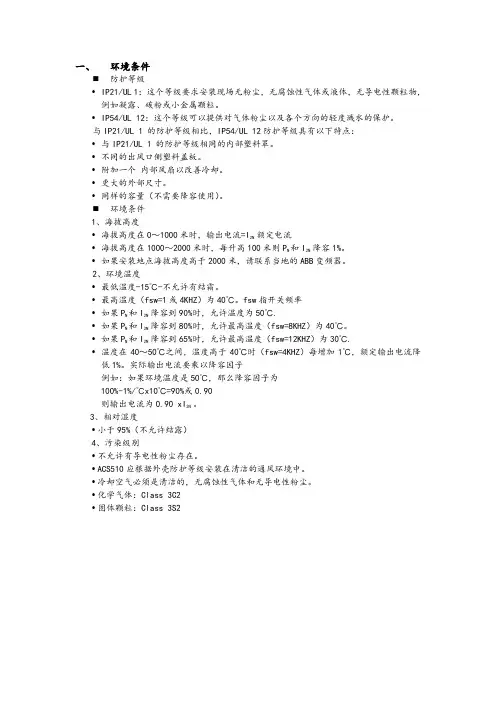

一、环境条件⏹防护等级•IP21/UL 1：这个等级要求安装现场无粉尘，无腐蚀性气体或液体，无导电性颗粒物，例如凝露、碳粉或小金属颗粒。

•IP54/UL 12：这个等级可以提供对气体粉尘以及各个方向的轻度溅水的保护。

与IP21/UL 1 的防护等级相比，IP54/UL 12防护等级具有以下特点：•与IP21/UL 1 的防护等级相同的内部塑料罩。

•不同的出风口侧塑料盖板。

•附加一个内部风扇以改善冷却。

•更大的外部尺寸。

•同样的容量（不需要降容使用）。

⏹环境条件1、海拔高度•海拔高度在0～1000米时，输出电流=I2N 额定电流•海拔高度在1000～2000米时，每升高100米则P N和I2N 降容1%。

•如果安装地点海拔高度高于2000米，请联系当地的ABB变频器。

2、环境温度•最低温度-15℃-不允许有结霜。

•最高温度（fsw=1或4KHZ）为40℃。

fsw指开关频率•如果P N和I2N 降容到90%时，允许温度为50℃.•如果P N和I2N 降容到80%时，允许最高温度（fsw=8KHZ）为40℃。

•如果P N和I2N 降容到65%时，允许最高温度（fsw=12KHZ）为30℃.•温度在40～50℃之间，温度高于40℃时（fsw=4KHZ）每增加1℃，额定输出电流降低1%。

实际输出电流要乘以降容因子例如：如果环境温度是50℃，那么降容因子为100%-1%/℃x10℃=90%或0.90则输出电流为0.90 xI2N 。

3、相对湿度•小于95%（不允许结露）4、污染级别•不允许有导电性粉尘存在。

•ACS510应根据外壳防护等级安装在清洁的通风环境中。

•冷却空气必须是清洁的，无腐蚀性气体和无导电性粉尘。

•化学气体：Class 3C2•固体颗粒：Class 3S2二、基本型控制盘使用三、参数设置Group 99:启动数据此参数组专门用于配置：•设置变频器Group 01:运行数据这些参数包括了变频器装置的运行数据，包括实际信号。

ABB变频器本地控制操作说明在工业自动化领域，ABB 变频器以其出色的性能和可靠的品质得到了广泛的应用。

为了帮助大家更好地掌握ABB 变频器的本地控制操作，本文将为您详细介绍相关内容。

一、ABB 变频器简介ABB 变频器是一种用于调节电机转速和控制电机运行的电力电子设备。

它通过改变电源的频率和电压，实现对电机的精确调速，从而达到节能、提高生产效率和优化工艺过程的目的。

ABB 变频器具有多种型号和规格，以满足不同应用场景的需求。

二、操作前的准备工作在进行ABB 变频器的本地控制操作之前，需要做好以下准备工作：1、确保变频器已正确安装，并连接好电源和电机的线缆。

2、检查变频器的参数设置是否符合实际应用需求，如有必要，可进行相应的修改。

3、熟悉变频器的操作面板和按键功能，以便能够准确地进行操作。

三、操作面板介绍ABB 变频器的操作面板通常包括显示屏、按键和指示灯等部分。

以下是一些常见的操作面板元素及其功能：1、显示屏：用于显示变频器的运行状态、参数值、故障信息等。

2、启动/停止按键：用于启动或停止电机的运行。

3、方向按键：用于调整参数值或选择菜单选项。

4、确认按键：用于确认输入的参数或操作。

5、功能按键：用于切换不同的显示界面和功能菜单。

四、本地控制模式设置ABB 变频器提供了多种控制模式，如本地控制、远程控制和通讯控制等。

在进行本地控制操作之前，需要将控制模式设置为本地控制。

具体的设置方法可能因不同的型号而有所差异，一般可以通过操作面板上的菜单选项进行设置。

五、电机启动操作1、按下启动按键，变频器将启动电机，并逐渐增加输出频率，使电机转速逐渐上升。

2、在电机启动过程中，可以通过显示屏观察电机的转速、电流、电压等参数，确保电机运行正常。

六、电机调速操作1、在电机运行过程中，可以通过操作面板上的方向按键调整输出频率，从而改变电机的转速。

2、调整频率时，需要注意不要超过电机和变频器的额定参数，以免造成设备损坏。
