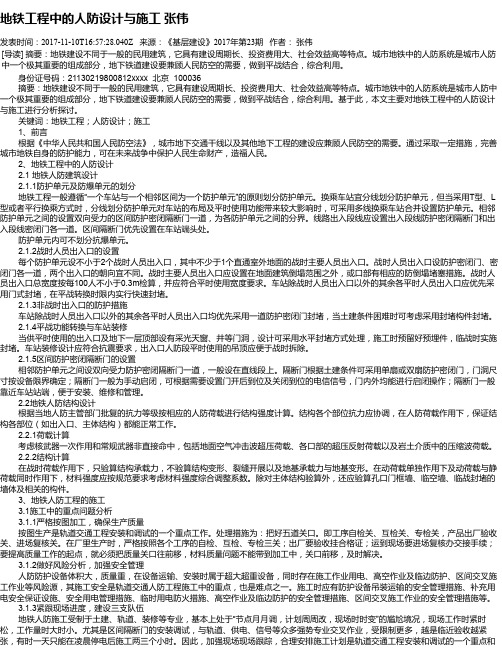

地铁工程中的人防设计与施工张伟发表时间：2017-11-10T16:57:28.040Z 来源：《基层建设》2017年第23期作者：张伟[导读] 摘要：地铁建设不同于一般的民用建筑，它具有建设周期长、投资费用大、社会效益高等特点。
城市地铁中的人防系统是城市人防中一个极其重要的组成部分，地下铁道建设要兼顾人民防空的需要，做到平战结合，综合利用。
身份证号码：21130219800812xxxx 北京 100036摘要：地铁建设不同于一般的民用建筑，它具有建设周期长、投资费用大、社会效益高等特点。
城市地铁中的人防系统是城市人防中一个极其重要的组成部分，地下铁道建设要兼顾人民防空的需要，做到平战结合，综合利用。
基于此，本文主要对地铁工程中的人防设计与施工进行分析探讨。
关键词：地铁工程；人防设计；施工1、前言根据《中华人民共和国人民防空法》，城市地下交通干线以及其他地下工程的建设应兼顾人民防空的需要。
通过采取一定措施，完善城市地铁自身的防护能力，可在未来战争中保护人民生命财产，造福人民。
2、地铁工程中的人防设计2.1 地铁人防建筑设计2.1.1防护单元及防爆单元的划分地铁工程一般遵循“一个车站与一个相邻区间为一个防护单元”的原则划分防护单元。
换乘车站宜分线划分防护单元，但当采用T型、L 型或者平行换乘方式时，分线划分防护单元对车站的布局及平时使用功能带来较大影响时，可采用多线换乘车站合并设置防护单元。
相邻防护单元之间的设置双向受力的区间防护密闭隔断门一道，为各防护单元之间的分界。
线路出入段线应设置出入段线防护密闭隔断门和出入段线密闭门各一道。
区间隔断门优先设置在车站端头处。
防护单元内可不划分抗爆单元。
2.1.2战时人员出入口的设置每个防护单元设不小于2个战时人员出入口，其中不少于1个直通室外地面的战时主要人员出入口。
战时人员出入口设防护密闭门、密闭门各一道，两个出入口的朝向宜不同。
战时主要人员出入口应设置在地面建筑倒塌范围之外，或口部有相应的防倒塌堵塞措施。
