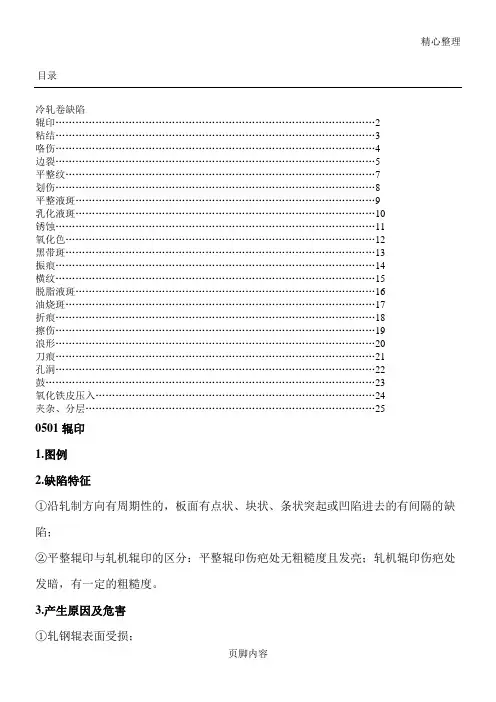

精心整理目录冷轧卷缺陷辊印 (2)粘结 (3)咯伤 (4)边裂 (5)平整纹 (7)划伤 (8)05011.图例2.陷；②平整辊印与轧机辊印的区分：平整辊印伤疤处无粗糙度且发亮；轧机辊印伤疤处发暗，有一定的粗糙度。
3.产生原因及危害①轧钢辊表面受损；②轧辊表面粘有异物；③退火过程产生氧化皮后，脱落粘附在平整机轧辊上，平整时产生；④生产过程中其它辊面受损。
危害：①外观不良，加工(冲压)时易发生破裂；②影响镀层效果。
4.5.05021.图例2.②一般粘结分三种：月牙状、折皱状、以及牡丹花状，一般存在于罩式炉的生产中才会产生此缺陷3.产生原因及危害①板形不良②轧机卷取张力过大③退火冷却速度过快④退火前钢卷边部受冲击危害：外观不良，加工（冲压）时易发生破裂4.预防及消除方法①保证前工序板形良好；②退火工艺周期的适当调整；轧机的卷取张力的调整，以及根据轧钢过程中材质和5.05031.图例2.3.①生产过程中各辊上粘有凸起的异物引起；②钢卷摆放位置有异物，导致产生；③小车压痕；④行车吊钩撞击后产生对产品的影响。
危害：①外观不良，镀层后更加明显；②制造用面板无法使用。
4.预防及消除方法①生产过程中对辊面的检查,发现不良及时处理；②钢卷应搬运在适当的优越位置（放置位置环境良好）；③对操作工教育，提高操作水平；5.05041.图例2.3.③在酸洗过程中，带钢跑偏或浪形严重导致边部与设备摩擦，边部间断轻折边，经冷轧后边部形成锯齿状；④带钢成分异常；危害：①对产品的外观有直接的影响；②边部无法镀层。
③后道工序生产过程中可能导致断带事故。
4.预防及消除方法①吊运的时候防止撞伤；②酸洗过程中，对中装置适当的调整避免跑偏事故；③严格控制带钢成分及原料卷形、板形缺陷。
5.05051.图例2.3.危害：①对产品的外观有直接的影响；②产品要冲压或深加工时很容易造成开裂。
4.预防及消除方法①应保持轧钢及平整压下量的均衡；②需保持工作辊的适当弯曲度及钢带的对中；③在酸洗过程中对钢带厚度实测，确认热轧的厚度是否均匀。
冷轧板（卷）常见缺陷汇总冷轧板（卷）常见缺陷缺陷名称缺陷特征产生原因表面夹杂钢板表面呈现点状、块状或线条状的非金属夹杂物，沿轧制方向间断或连续分布，其颜色为红棕色、深灰色或白色。
严重时钢板会出现孔洞、破裂、断带1)炼钢时造渣不良，钢水粘度大，流动性差，渣子不能上浮，钢中非金属夹杂物多。
2)铸温低，沸腾不良，夹杂物未上浮。
3)连铸时，保护渣带混入钢中。
4)钢水罐、钢锭模或注管内的非金属材料未清扫干净。
结疤钢带表面出现不规则的舌状、鱼鳞状的黑色斑点，分布面积大小不等，压入的深浅不均。
这类铁皮在酸洗工序难以洗尽，当铁皮脱落时形成口坑。
1)炼钢方面锭模内壁清理不净，模壁掉肉．上注时，钢腐飞溅，粘于模壁，发生氧化，铸温低，有时中断注流，继续注钢时，形成翻皮下注锭，保护渣加八不当一造成钢液飞溅。
2)轧钢方面板坯表面残余结疤未清除干净，经轧制后留在钢板上。
压入氧化铁皮缺陷呈点状、条状或鱼鳞状的黑色斑点，分布面积大小不等，压人的深浅不。
这类铁皮在酸洗工序难以洗尽，当铁皮脱落时形成口坑1)板坯加热温度过高，时间过长炉内呈强氧化气氛，炉生氧化铁皮轧制时压入。
2)高压水压力不足，连轧前氧化铁皮未清除干净。
3)高压水喷咀堵塞，局部氧化铁皮未清除。
4)集鳞管道打开组数不足，除鳞不干净。
欠酸洗带钢上下表面严重时整个板面呈现条片状、黑灰色条斑，无光泽1)热轧带钢各部分温度和冷却速度不同，即沿带钢长度方向的头、中、尾以及沿宽度方面的边部和中部的温度和冷却速度不同，使同带钢各部份的铁皮结构和厚度不同，一般说，热轧带钢的头、中部比尾部温度高30-50℃，因此，头部铁皮较厚，尾部铁皮较薄，因而，在酸洗速度相同的情况下，易产生局部未洗净。
2)酸洗工艺不适当，如酸洗的浓度、温度偏低，酸洗速度太快，酸洗时间不足，或亚铁浓度高未及时补充酸液等。
3)拉伸除鳞机拉伸系数不够，使铁皮未经充分破碎、剥离、影响酸洗效果。
4)带钢外形差，如镰月弯、浪形等，使机械除鳞效果差，易造成局部欠酸洗。
冷轧产品常见缺陷图谱与判断目录结疤（4）表面夹杂（5）分层（6）氧化铁皮压入（7）辊印（8）压痕（压印、压坑）（9）扁卷 (10）瓢曲 (11）镰刀弯 (12）折迭（13）边裂（14）气泡（15）折皱（16）刮伤（17）擦伤（划伤、划痕）（18）撞伤（19）切斜（20）欠酸洗（21）过酸洗（22）停车斑（23）浪形（24）氧化色（25）振动纹（26）平整斑（27）粘结（28）塔形（29）溢出边（30）卷取擦伤（31）锈蚀（32）松卷（33）凸包（起筋、隆起、鼓包）（34）厚度不合（35）长度不合（36）平整纹（37）孔洞（38）黄斑（39）黑斑（40）1.缺陷名称：结疤定义与外观：附着在钢带表面，形状不规则翘起的金属薄片称结疤。
呈现叶状、羽状、条状、鱼鳞状、舌端状等。
结疤分为两种，一种是与钢的本体相连结，并折合到板面上不易脱落叫闭口结疤；另一种是与钢的本体没有连结，但粘合在板面上，易于脱落，脱落后形成较光滑的凹坑称为开口结疤。
成因：●冷轧基板表面原有的结疤、翘皮等缺陷未挑出，经冷轧后残留在钢带表面上；●冷轧时钢板表面粘附异物，经轧制压入钢带表面。
危害：导致后续加工使用过程中出现金属剥离或产生孔洞。
预防及消除方法:加强冷轧基板的检查，检查判断:●用肉眼检查；●不允许存在结疤缺陷，一般判利用品或以下等级,对局部结疤缺陷，允许切除带有结疤部分带钢的方法清除。
如结疤已脱落，则比照压痕缺陷处理,若深度没有超出相关标准规定,可以参照相应标准进行判定。
2.缺陷名称：表面夹杂定义与外观：冷轧基板皮下或表面非金属夹杂、夹渣在冷轧加工过程中破裂而暴露在钢带表面，一般呈点状、块状、线状或长条状无规律的分布在薄板的表面。
其颜色一般呈棕红色、黄褐色、灰白色或灰黑色。
成因：冷轧基板皮下夹杂轧后暴露或基板的表面原有夹杂轧后残留在带钢表面（炼钢浇铸原因）。
危害：可能导致后续加工过程中产生孔洞、开裂、分层。
预防及消除方法:●严格遵守浇铸制度●加强冷轧基板表面质量检查。
