下载文档原格式
1 王路玲壳聚糖固定果胶酶法澄清白兰瓜汁效果的研究（果汁处理）
一定量的壳聚糖溶于100倍1%冰醋酸，取100ml(平行三次) 置于250ml烧杯中,分别加入250mol/L的NaOH溶液4%、5%、6%戊二醛5ml及少量CaCl2, 磁力搅拌8h（30℃）静置2h，离心，将沉淀洗至中性备用。将果胶酶以0.3mg/ml的比例加入到0.1mol/LpH为7.0的磷酸钠缓冲溶液中，将处理好的壳聚糖以1g:15mg酶液的比例加入，磁力搅拌2h(45℃),冷却至室温置于4冰箱中交联12h，用蒸馏水洗掉未固定的酶，，得到固定化酶。

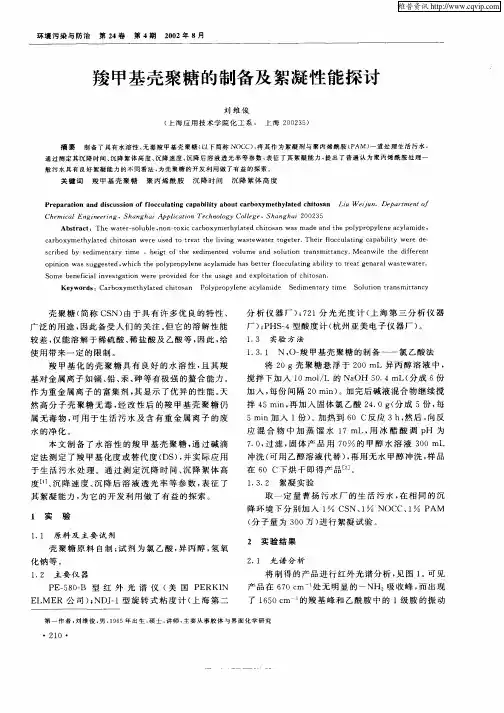

2樊丽华等羧甲基壳聚糖复合絮凝剂的制备及其应用研究（海水处理）
羧甲基壳聚糖的制备
将一定量的壳聚糖均匀分散在装有异丁醇的三口烧瓶中；将一定浓度的NaOH 溶液分几次加入到三口烧瓶中，加完后在室温下继续搅拌一定时间，得到反应物淤浆；将一定量的固体氯乙酸，在搅拌状态下加入到反应物淤浆中，加完后将反应混合物用水浴加热到75 ℃，继续搅拌，反应后调节pH 到7 左右；将上述反应混合物过滤，滤饼用乙醇充分洗涤，在60 ℃下烘干至恒重，制得CMC。以CMC 和PFSC（聚硅酸氯化铁）为原料，按比例配制有机-无机复合型絮凝剂。
当使用2 mg/L CMC＋0.2 mg/L PFSC 复合絮凝剂时，浊度去除率可达98.6%，COD 去除率可达82.3%，比使用单一絮凝剂的处理效果有明显改善，而且絮凝剂用量也比单独使用时大大降低，可明显降低絮凝工艺的处理成本。
3 壳聚糖复合絮凝剂在茶皂素提取工艺中的应用
絮凝剂的配制: 称取1 g 壳聚糖置于烧杯中, 加入50 m l 水, 然后一边搅拌一边加入1% 的醋酸溶液, 使壳聚糖全部溶解。最后配成1% 的壳聚糖溶液。
絮凝操作: 往回收乙醇后的浓缩液中加入壳聚糖絮凝剂, 使用量为50×10- 6, 快速
搅拌3 m in, 再加入少量助凝剂HL , 搅拌5m in, 然后静置2 h, 过滤。

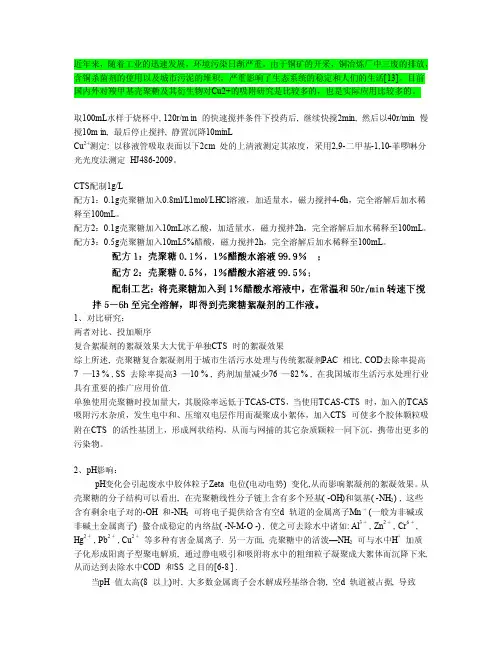

4 两性壳聚糖复合絮凝剂对印染废水的絮凝性能研究（污水处理）
5 一种聚硅酸-壳聚糖复合絮凝剂及其酸式制备方法发明专利 CN200510061689.X
6 薛永亮聚硅酸铝铁－壳聚糖复合絮凝剂的制备与应用
1. 2. 1 聚硅酸铝铁( PSAF) 的配制
取5. 36 g Na2 SiO3，加入100 mL H2O，在磁力搅拌器搅拌下使其完全溶解。用硫酸调节pH 至5. 6，同时激烈搅拌，然后放置待溶液变蓝，得到活化水玻璃。向活化水玻璃中加入Al2
( SO4)3 3. 5 g，搅拌2 min，再加入FeCl3 3. 3 g，搅拌30 min后停止，放置2 h，制得聚硅酸铝铁。
1. 2. 2 壳聚糖(CTS) 乙酸溶液的配制
称取3 g 壳聚糖，将其溶于200 mL 1% 的乙酸溶液中，在磁力搅拌器搅拌下使其溶解。
1. 2. 3 PSAF-CTS 复合絮凝剂的制备
准确量取10 mL聚硅酸铝铁，用稀盐酸控制溶液的pH 值≤2，防止沉淀。量取80 mL壳聚糖溶液，在磁力搅拌器搅拌下加入聚硅酸铝铁溶液，滴加稀盐酸调节pH 值在1. 4 ～ 2. 0 之间，剧烈搅拌使之混合均匀。静置反应2 h 后，缓缓加热至70 ℃左右，然后静置反应过夜，则配制成含量为2 g /100 mL的稳定均一的絮凝剂复合共聚胶体。
结果表明:最佳复合条件为pH 值1. 4 ～ 2. 0、原料配比( 质量比)1∶ 1、最佳温度70 ～ 80 ℃、反应时间16 h。
7 聚硅酸硫酸铁/壳聚糖复合絮凝剂的制备及其在废水处理中的应用
1． 2 聚硅酸硫酸铁溶液的制备
将不同体积5 mmol /L 的聚合硫酸铁( PFS) 溶液依次加入用硅酸钠现制的5 mmol 的聚合硅酸( PS)中，使之混合均匀，在40 ℃恒温振荡器( 频率约为50 /min) 中反应2. 5 h，静置陈化3 h，得到不同颜色的PFSS 产物。选择n( Si) ∶ n( Fe) 分别为2∶1、1∶ 1、1∶ 2; PFSS 的碱化度分别为1、1. 5 和2; PFS 的pH 值分别为1、2和3; PS 的活化时间分别为0. 5、1. 5 和3 h，作为考察因素，采用L9( 34 ) 正交试验。
1． 3 壳聚糖絮凝剂添加液的制备
称取1 g 壳聚糖，加入适量的蒸馏水及0. 01 L 冰乙酸，在室温下用磁力搅拌器搅拌约2 h，配制成1 g /L的壳聚糖溶液。
