1、 本标准适用于一般站场和区间接触网平面图；
2、 本标准采用的线条宽度规定为以下三种：
(1) 粗型 宽度为0.9mm；
(2) 中型 宽度为0.6mm；
(3) 细型 宽度为0.3mm.。
3、符号中所注尺寸均以mm计，适用于比例1：1000及1：2000的接触网平面图；
序 号 名 称 符 号 序 号 名 称 符 号
1 电化站场正线 30 承力索硬锚
2 电化站线及段管线 31 接触线补偿下锚
3 预备线路 32 承力索补偿下锚
4 非电化既有线 33 链形悬挂硬锚
5 非工作支、供电线 34 半补偿链形悬挂下锚
6 加强线 35 全补偿链形悬挂下锚
7 回流线 36 加强线下锚
8 正馈线(AF) 37 回流线下锚
9 保护线(PW) 38 分段绝缘子串
10 架空线(GW) 39 分段绝缘器
11 接触线、供电线硬锚 40 分相绝缘器
12 股道间电连接 41 站场曲线及头尾
13 常分隔离开关 42 区间曲线及头尾
14 常合隔离开关 43 回流线跨越接触悬挂
15 带接地刀闸的常分隔离开关 44 道岔及编号
16 带接地刀闸的常合隔离开关 45 支柱处路基为填方
17 管型避雷器 46 支柱处路基为挖方
18 火花间隙 47 跨距长度
19 放电器 48 土壤安息角 300
20 接地极 49 土壤承压力 2.0
21 站场单线腕臂钢柱 50 拉出值及方向
22 站场单线腕臂水泥柱 51 吸上线位置
23 区间单线腕臂水泥柱 52 吸流变压器
24 区间单线腕臂钢支柱 53 水鹤

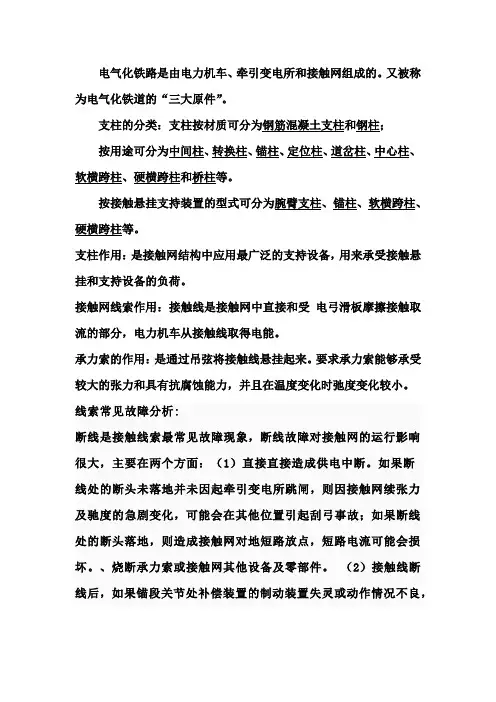

电气化铁路是由电力机车、牵引变电所和接触网组成的。又被称为电气化铁道的“三大原件”。
支柱的分类：支柱按材质可分为钢筋混凝土支柱和钢柱；
按用途可分为中间柱、转换柱、锚柱、定位柱、道岔柱、中心柱、软横跨柱、硬横跨柱和桥柱等。
按接触悬挂支持装置的型式可分为腕臂支柱、锚柱、软横跨柱、硬横跨柱等。
支柱作用：是接触网结构中应用最广泛的支持设备，用来承受接触悬挂和支持设备的负荷。
接触网线索作用：接触线是接触网中直接和受 电弓滑板摩擦接触取流的部分，电力机车从接触线取得电能。
承力索的作用：是通过吊弦将接触线悬挂起来。要求承力索能够承受较大的张力和具有抗腐蚀能力，并且在温度变化时弛度变化较小。
线索常见故障分析:
断线是接触线索最常见故障现象，断线故障对接触网的运行影响很大，主要在两个方面：（1）直接直接造成供电中断。如果断线处的断头未落地并未因起牵引变电所跳闸，则因接触网续张力及驰度的急剧变化，可能会在其他位置引起刮弓事故；如果断线处的断头落地，则造成接触网对地短路放点，短路电流可能会损坏。、烧断承力索或接触网其他设备及零部件。 （2）接触线断线后，如果锚段关节处补偿装置的制动装置失灵或动作情况不良，则坠砣落地或较长距离下移，可能会出现拉环，拉偏，拉脱吊铉，拉偏，拉坏腕臂及电联接器等。
二、定位装置：定位装置组成由定位位、定位器、定位线夹及连接零件组成。
定位装置作用：使接触线始终在受电弓滑板的工作范围内，受电弓的磨耗均匀，将接触线所产生的水平力传递给腕臂。
定位装置的要求是：（1）定位装置应保证将接触线固定在要求的位置上；（2）当温度变化时，定位管不影响接触线沿线路方向的移动；（3） 定位点弹性良好，当机车受电弓通过时，能使接触线均匀身高，不形成硬点，且不能与该装置发生碰撞。
中心锚结：作用：1．防止接触悬挂向一方串动；2．保证线索张力均匀，提高弓网关系；3．能缩小事故范围，利于抢修和缩短事故停电时间。
.
'. 支柱及其基础类型
我国电气化铁道干线均采用架空式接触网，支柱是接触网结构中应用最广泛的支撑设备，用来承受接触悬挂与支持设备的负荷。
一、支柱按材质分类
接触网支柱，按其使用材质分为预应力钢筋混凝土支柱和钢柱两大类。为了节约钢材，我国广泛采用钢筋混凝土支柱，但五股道以上的软横跨支柱、桥梁支柱和双线路腕臂支柱则采用钢支柱。在事故情况下，为迅速抢修恢复送电通车，可用木支柱进行临时过渡。
1.钢筋混凝土支柱
预应力钢筋混凝土支柱，不同于普通的钢筋损凝土支柱，它采用高强度的钢筋，在制造时预先侄钢筋产生拉力。它比普通钢筋混凝土支柱在同等容量情况下节省钢材、强度大、支柱轻等优点。接触网广泛采用这种支柱，一般称为钢筋混凝土支柱。由于钢筋混凝土支柱本身是一个整体结构，在施工安设时不需要另浇制基础，加快了施工进度。领筋混凝土支柱使用寿命长，使用中无需进行维修，因而得到了广泛的采用。钢筋混凝土支柱的缺点是比较笨重，且经不起碰撞，因此在运输装卸和安装工程施工中应小心谨慎，在用吊车作业繁忙的站场上，也不宜采用钢筋混凝土软横跨支柱。各种钢筋混凝土支柱如图2—1—1与图2—1—2所示。
钢筋混凝支柱从外观形态上可分为矩形横腹杆式、矩形斜腹杆式及等径圆形杆三种。横脂杆式支拄便于攀登，利于维修和检查。斜旗杆式支柱强度高、支柱图2—1—1 钢筋混凝土腕臂支柱 图2—1—2 钢筋混凝土软横跨支柱 .
'. 承受力短大、使用寿命长。矩形支柱在安装时均受方向性的限制。等径圆形杆是一种上下直径相等的圆形支柱，该柱加工制造较容易，安装时不受方向性的限制，且受力均匀，但圆杆不利于攀杆检查和维修。我国目前大多采用横腹杆式支柱，在个别线路中使用了圆形支柱，斜腹杆式支柱已被淘汰。采用的钢筋混凝支柱型号有H38、H60、H60/9.2、H78、H78/9.2、H93、H93/9.2 、H170等类型。
2.钢柱
在接触网工程中，特别是较大站场上，钢柱被大量利用。钢柱是以角钢焊成的桁架结构，具有质量轻、强度高、抗碰撞、安装运输方便等优点，但存在用钢量大、造价高、耐腐蚀性能差，需定期进行除锈、涂漆防腐，且有维修不便等缺点。从节约钢材及方便运营维护的角度出发，要求尽量少采用。钢柱主要用于跨越股道比较多、需要支柱高度较高、容量较大的软横跨、硬横跨支柱和作为桥梁墩台上安装的桥支柱。根据安装地点的不同，钢柱的型号、规格及外形结构也不同。 如图2—1—3。

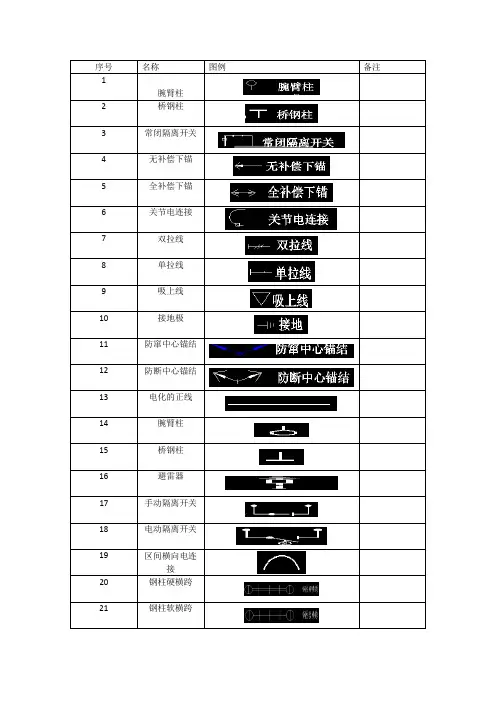

序号 名称 图例 备注
1
腕臂柱
2 桥钢柱
3 常闭隔离开关
4 无补偿下锚
5 全补偿下锚
6 关节电连接
7 双拉线
8 单拉线
9 吸上线
10 接地极
11 防窜中心锚结
12 防断中心锚结
13 电化的正线
14 腕臂柱
15 桥钢柱
16 避雷器
17 手动隔离开关
18 电动隔离开关
19 区间横向电连接
20 钢柱硬横跨
21 钢柱软横跨
22
电化股道
23 非电化股道
24 回流线
25 架空地线下锚
26
架空地线
27 回流线下锚
28 回流线对向下锚
29 百米标
30 公里标
31 拉出值及拉出值方向
32 手动常闭隔离开关
33 禁止V停
34 单线腕臂钢筋混凝土支柱
35 分段绝缘子串
36 电分段
37 避雷器
38 信号机
39 道岔号
40 跨距
41 中心锚结
42 站场曲线
43 接触悬挂下锚
44 小桥、涵洞、跨线桥、框架桥
45 非绝缘锚段关节
46 绝缘锚段关节
