共阴共阳的疑问解答以及8-8LED点阵基础知识讲解

8位共阴极数码管

一、介绍

共阴极数码管是一种常用于数字显示的电子元件，其中的8位指的是它具有8个可独立控制的数字显示部分。本文将深入探讨8位共阴极数码管的工作原理、使用方法以及一些注意事项。

二、工作原理

1. 共阴极：共阴极数码管的每个数字显示部分都有一个对应的阴极，这些阴极都是共用一个地（GND）引脚的。当某一段数码管需要显示数字时，需要给对应的阴极引脚提供高电平信号，使其与共阳极相连。

2. 数码管译码：为了方便控制，通常使用译码器将数字信号转换为相应的阴极控制信号。数码管的引脚按照某种编码规则与译码器相连，译码器根据输入的数字信号选择响应的阴极控制信号输出。

3. 共阴极激活：为了显示多个数字或字符，需要以高速循环的方式激活每个数码管的阴极，并通过译码器设置正确的数字显示。每个数码管的激活时间非常短暂，通过高速切换，人眼会感知到所有数码管同时显示的效果。

三、使用方法

1. 连接：将8位共阴极数码管的阴极引脚与译码器相连，根据译码器的输入引脚将其与控制器或微控制器连接。

2. 设置显示：通过编程或控制信号，向译码器发送需要显示的数字或字符信息。

3. 电源：为8位共阴极数码管提供稳定的电源供电，一般使用较小的电流。

四、常见问题

1. 数字显示不准确：可能是由于编程错误或信号干扰导致的。检查编程代码，确认信号线路没有被其他组件干扰。

2. 数码管闪烁现象：如果没有正确设置刷新频率，可能会导致数码管显示时出现闪烁。调整刷新频率可以解决这个问题。

3. 电流过大：如果数码管发热量较大，可能是由于信号电流过大导致的。检查信号电流是否符合数码管的额定电流要求，如果不符合，使用限流电阻来控制电流。 五、优势与应用

1. 显示灵活：8位共阴极数码管可以显示数字、字母、符号等多种信息，使用广泛。

2. 简单控制：通过使用译码器和控制器，可以轻松地控制8位共阴极数码管的显示内容。

3. 成本较低：与其他显示设备相比，8位共阴极数码管的价格较为便宜，适合大规模应用。

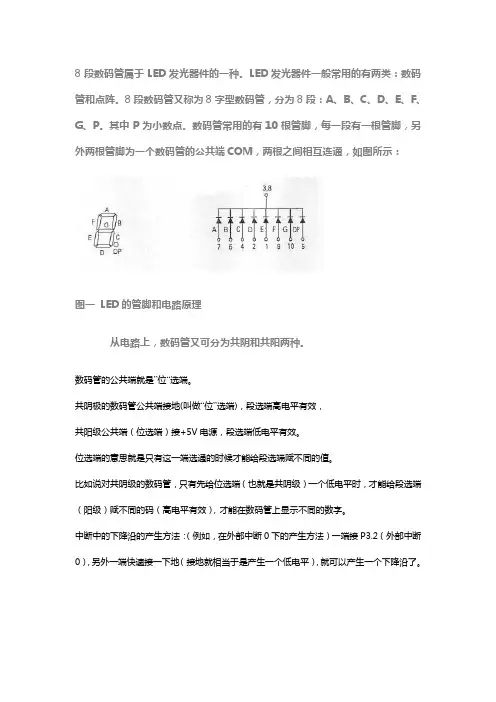

8段数码管属于LED发光器件的一种。LED发光器件一般常用的有两类：数码管和点阵。8段数码管又称为8字型数码管，分为8段：A、B、C、D、E、F、G、P。其中P为小数点。数码管常用的有10根管脚，每一段有一根管脚，另外两根管脚为一个数码管的公共端COM，两根之间相互连通，如图所示：

图一 LED的管脚和电路原理

从电路上，数码管又可分为共阴和共阳两种。

数码管的公共端就是”位“选端。

共阴极的数码管公共端接地(叫做“位”选端)，段选端高电平有效，

共阳级公共端（位选端）接+5V电源，段选端低电平有效。

位选端的意思就是只有这一端选通的时候才能给段选端赋不同的值。

比如说对共阴级的数码管，只有先给位选端（也就是共阴级）一个低电平时，才能给段选端（阳级）赋不同的码（高电平有效），才能在数码管上显示不同的数字。

中断中的下降沿的产生方法：（例如，在外部中断0下的产生方法）一端接P3.2（外部中断0），另外一端快速接一下地（接地就相当于是产生一个低电平），就可以产生一个下降沿了。

单片机课程设计说明书

第 1 页 共 13 页 引言

“单片机课程设计”是单片机原理与接口技术课程的实践性环节。是在我们学习了《单片机原理与接口技术》等课程的基础上进行的综合性训练，我们组这次训练的课题是“8×8点阵LED显示”。

此次课程设计的课题是针对我们学习《单片机原理与接口技术》这门课程的基础上，并在其辅助下完成的。此次进行的综合性训练，不仅培养了我如何合理运用课本中所学到的理论知识与实践紧密结合，独立解决实际问题的能力。

通过此次“单片机课程设计”我们应达到以下的基本要求：

首先，综合运用单片机原理与接口技术课程中所学到的理论知识来独立完成此次设计课题，培养我们查阅手册和文献资料的良好习惯，以及培养我们独立分析和解决实际问题的能力。

其次，在学习了理论知识的基础上进一步熟悉常用电子器件的类型和特征，并掌握合理选用的原则。

再次，就是学会Protues和keil两种软件的使用的安装与使用技能，以及与同组的组员的团结合作的精神。

最后，为了满足学生对单片机课程设计的实践需求，学校特地给我们提供了为期两周的课程设计时间，这门课程将单片机技术基础理论与实际操作有机地联系起来，意在加深我们对所学理论课程的理解。通过让我们运用已基本掌握的程序设计与调试、不同功能的单元电路的设计、安装和调试方法，在单元电路设计的基础上，设计出具有各种不同用途的电子装置。深化所学理论知识，培养综合运用能力，增强独立分析与解决问题的能力。训练培养严肃认真的工作作风和科学态度。同时，它也培养我们查阅资料的能力，培养我们的团队精神以及综合设计和实践能力。就是培养我们严肃认真的工作作风和严谨的科学态度以及学会撰写课程设计报告，为以后毕业论文打好基础。

单片机课程设计说明书

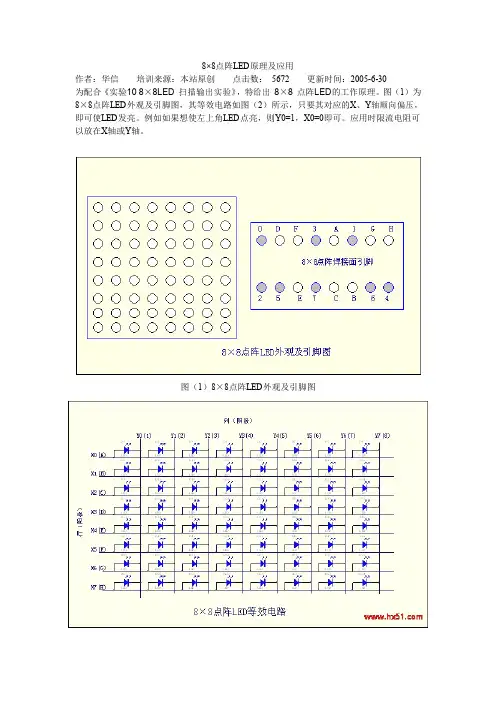

8×8点阵LED原理及应用作者：华信培训来源：本站原创点击数：5672更新时间：2005-6-30为配合《实验108×8LED扫描输出实验》，特给出8×8点阵LED的工作原理。图（1）为8×8点阵LED外观及引脚图，其等效电路如图（2）所示，只要其对应的X、Y轴顺向偏压，即可使LED发亮。例如如果想使左上角LED点亮，则Y0=1，X0=0即可。应用时限流电阻可以放在X轴或Y轴。

图（1）8×8点阵LED外观及引脚图图（2）8×8点阵LED等效电路

图（3）8×8点阵LED电路原理

点阵LED扫描法介绍

点阵LED一般采用扫描式显示，实际运用分为三种方式：

（1）点扫描；（2）行扫描；（3）列扫描。

若使用第一种方式，其扫描频率必须大于16×64=1024Hz，周期小于1ms即可。若使用第二和第三种方式，则频率必须大于16×8=128Hz，周期小于7.8ms即可符合视觉暂留要求。此外一次驱动一列或一行（8颗LED）时需外加驱动电路提高电流，否则LED亮度会不足。如图3所示。下面是一个用P1口控制扫描，用74HC164控制显示输出，使8×8点阵LED显示一个“×”的例程。如图（3）所示。

CLKEQUP3.2

DINAEQUP3.3DINBEQUP3.4

CLEAREQUP3.5ORG0000HAJMPMAIN

ORG0100HMAIN:

MOVSP,#70H;设堆栈指针MOV50H,#07EH;设置发送的列数据(X0~X7)列数据编码,列为阴极,行为阳极(由于实验中74HC164输出至LED点阵之间接有一非门驱动电路，故行为低电平有效)MOV51H,#0BDH

MOV52H,#0DBHMOV53H,#0E7H

MOV54H,#0E7HMOV55H,#0DBH

MOV56H,#0BDHMOV57H,#07EH

CLRCLEAR;初始化I/O口SETBCLK

SETBDINASETBDINB

SETBCLEARmainloop:

movr6,#8h;设置扫描次数movdptr,#09000h;读取扫描端口数据MOVR1,#50H;指定列数据指针
