混凝土圆柱体劈裂试验
引言：
混凝土作为一种常用的建筑材料，在工程中承担着重要的结构载荷。为了确保混凝土的力学性能和结构的可靠性，需要进行一系列的试验研究。其中，混凝土圆柱体劈裂试验是一种常用的试验方法，用于评估混凝土的抗拉强度和抗裂性能。本文将详细介绍混凝土圆柱体劈裂试验的目的、原理、试验方法和结果分析。
一、目的：
混凝土圆柱体劈裂试验的主要目的是评估混凝土的抗拉强度和抗裂性能。通过该试验可以确定混凝土的抗拉强度、拉伸模量、裂缝宽度等参数，为混凝土结构的设计和施工提供依据。
二、原理：
混凝土在受到拉力作用时，由于其自身的脆性特性，容易产生裂缝。混凝土圆柱体劈裂试验通过施加垂直于圆柱轴向的拉力，使混凝土发生劈裂破坏。试验中测定的拉力和裂缝宽度等参数可以反映混凝土的抗拉强度和抗裂性能。
三、试验方法：
1. 试件制备：按照规定的尺寸和配比制备混凝土圆柱体试件。通常采用直径150mm、高度300mm的圆柱体试件。
2. 试验设备：准备好试验机、测量仪器和相应的加载装置。试验机应具备足够的负荷能力和控制精度。
3. 试验过程：将试件放置在试验机上，垂直于圆柱轴向施加拉力。根据需要可以进行恒定速度加载或按照一定的加载速率进行加载。
4. 试验记录：在试验过程中，记录试件的加载荷载和变形情况。特别是当试件发生裂缝时，要记录裂缝的数量、宽度和位置等信息。
5. 试验结束：当试件达到破坏状态或者加载到规定的荷载水平后，停止试验并记录最终的荷载和变形数据。
四、结果分析：
根据试验记录的数据，可以对混凝土的抗拉强度和抗裂性能进行评估和分析。主要包括以下几个方面：
1. 抗拉强度：根据试验中的荷载-变形曲线，可以确定混凝土的抗拉强度。通常采用试验中最大荷载值除以试件的横截面积来表示。
2. 拉伸模量：通过试验中的荷载-变形曲线，可以确定混凝土的初始刚度，即拉伸模量。
3. 裂缝宽度：试验过程中记录的裂缝宽度可以用来评估混凝土的抗裂性能。裂缝宽度越小，说明混凝土的抗裂性能越好。
委托单位记录编号工程名称委托日期HX/C5.2-22 重庆恒信水利工程质量检测有限责任公司 混凝土抗折性能试验记录施工单位委托编号分辨力温度(℃)相对湿度(%)施工部位试件编号代表数量试验日期仪器设备及环境条件仪器设备名称型号管理编号示值范围（1）技术条件设计强度等级设计抗折等级理论配合比样品状态描述采用标准制件维勃稠度(s)工地拌和方法工地捣实方法施工拌和用料量（kg/m3)制件日期试件尺寸(mm)制件捣实方法制件时坍落度(mm)制件时扩展度(mm)水泥养护方法（2）混凝土使用材料情况材料名称材料产地品种规格掺和料2掺和料1粗骨料细骨料外加剂2外加剂1试件破坏荷载（N）试件序号试验日期龄期(d)拌和水附注：校核计算检测（3）抗折强度试验抗折强度（MPa）单块值组值断面位置描述支座间跨度（㎜）试件截面高度（㎜）试件截面宽度（㎜）

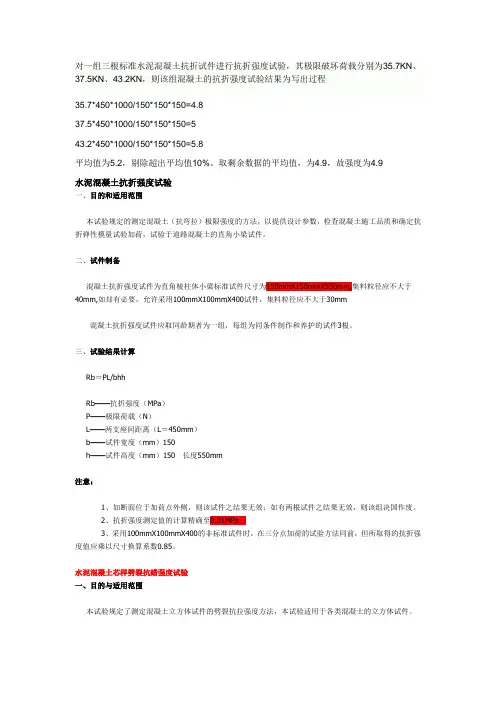

对一组三根标准水泥混凝土抗折试件进行抗折强度试验，其极限破坏荷载分别为35.7KN、37.5KN、43.2KN，则该组混凝土的抗折强度试验结果为写出过程 35.7*450*1000/150*150*150=4.8
37.5*450*1000/150*150*150=5
43.2*450*1000/150*150*150=5.8
平均值为5.2，剔除超出平均值10%。取剩余数据的平均值，为4.9，故强度为4.9 水泥混凝土抗折强度试验 一、目的和适用范围 本试验规定的测定混凝土（抗弯拉）极限强度的方法，以提供设计参数，检查混凝土施工品质和确定抗折弹性模量试验加荷，试验于道路混凝土的直角小梁试件。
二、试件制备 混凝土抗折强度试件为直角棱柱体小梁标准试件尺寸为150mmX150mmX550mm,集料粒径应不大于40mm,如却有必要，允许采用100mmX100mmX400试件，集料粒径应不大于30mm 混凝土抗折强度试件应取同龄期者为一组，每组为同条件制作和养护的试件3根。
三、试验结果计算 Rb＝PL/bhh Rb——抗折强度（MPa）
P——极限荷载（N）
L——两支座间距离（L＝450mm）
b——试件宽度（mm）150
h——试件高度（mm）150 长度550mm
注意： 1、如断面位于加荷点外侧，则该试件之结果无效；如有两根试件之结果无效，则该组决国作废。
2、抗折强度测定值的计算精确至0.01MPa。
3、采用100mmX100mmX400的非标准试件时，在三分点加荷的试验方法同前，但所取得的抗折强度值应乘以尺寸换算系数0.85。
水泥混凝土芯样劈裂抗蜡强度试验 一、目的与适用范围 本试验规定了测定混凝土立方体试件的劈裂抗拉强度方法，本试验适用于各类混凝土的立方体试件。 二、主要试验步骤 1、测量尺寸，在试件中部划出劈裂面位置线。 2、放好试件，对混凝土进行加荷，直至试件破坏，记下破坏荷载，准确至0.01kN。
混凝土劈裂抗拉强度按下式计算：
fts=2F/A=0.637F/A
式中：fts ——混凝土立方体试件抗压强度(MPa)；
F——试件破坏荷载(N)；
A——试件劈裂面面积(mm2)。
《JTG F30-2003》中讲水泥砼路面可按以下公式计算:：
石灰岩、花岗岩混凝土：抗弯拉强度=1.868*劈裂强度的0.871次方 。
玄武岩混凝土：抗弯拉强度=3.035*劈裂强度的0.423次方 。
砾石混凝土：抗弯拉强度=1.607+1.035劈裂强度。
巴西劈裂，即劈裂试验，是在圆柱体试件的直径方向上放入上下两根垫条，施加相对的线性荷载，使之沿试件直径向破坏，测得试件的抗拉强度。
巴西劈裂试验是测量岩石抗拉强度的一种简单而有效的方式。目前对岩体的巴西劈裂抗拉强度特性，主要从试验和数值两方面开展了力学参数和破坏方式随层理方向变化规律的研究。抗拉强度是影响压裂过程起裂压力的重要参数, 对其测试主要采用巴西劈裂试验进行。岩石抗拉强度的室内测定方法一般采用直接拉伸法和劈裂法。
