混凝土的劈裂抗拉强度
混凝土是一种脆性资料，在受拉时很小的变形就要开裂，它在断裂前没有残存变形。

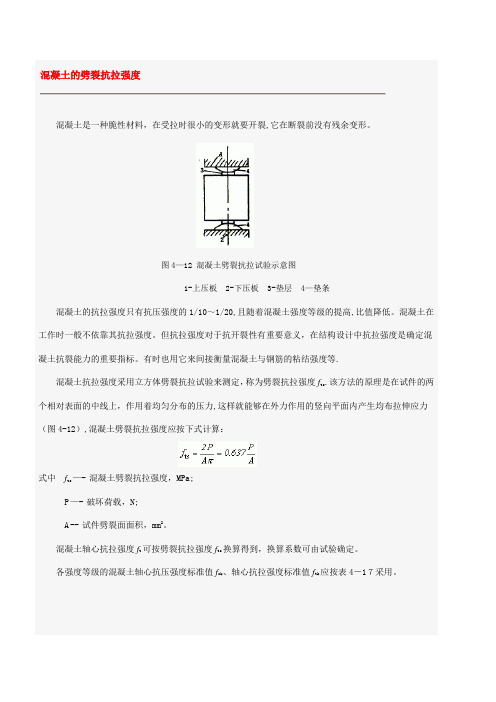

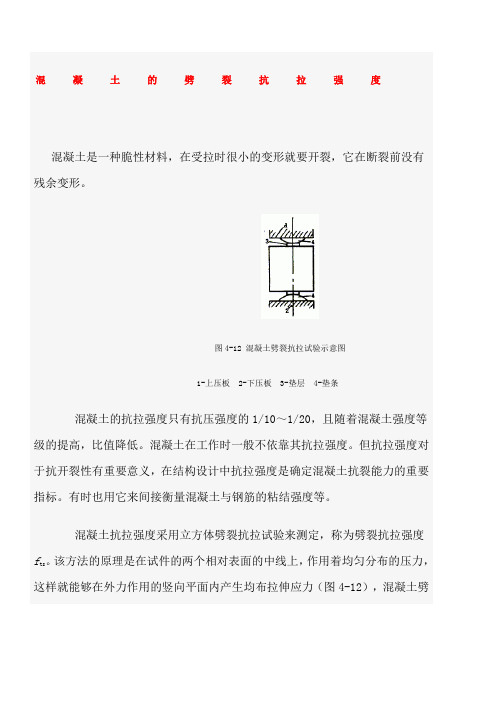

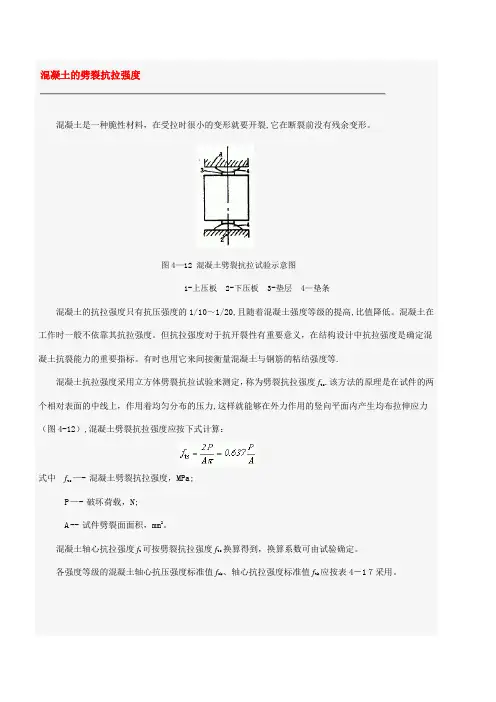

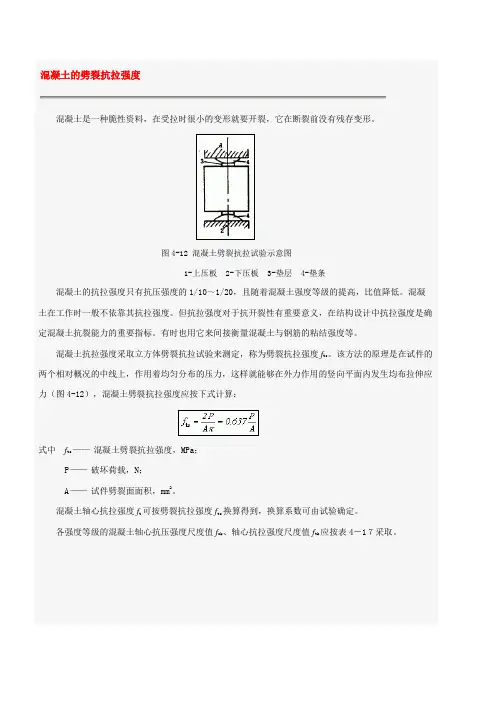

图4-12 混凝土劈裂抗拉试验示意图
1-上压板2-下压板3-垫层4-垫条
混凝土的抗拉强度只有抗压强度的1/10～1/20，且随着混凝土强度等级的提高，比值降低。
混凝土在工作时一般不依靠其抗拉强度。
但抗拉强度对于抗开裂性有重要意义，在结构设计中抗拉强度是确定混凝土抗裂能力的重要指标。
有时也用它来间接衡量混凝土与钢筋的粘结强度等。
混凝土抗拉强度采取立方体劈裂抗拉试验来测定，称为劈裂抗拉强度f ts。
该方法的原理是在试件的两个相对概况的中线上，作用着均匀分布的压力，这样就能够在外力作用的竖向平面内发生均布拉伸应力（图4-12），混凝土劈裂抗拉强度应按下式计算：
式中f ts——混凝土劈裂抗拉强度，MPa；
P——破坏荷载，N；
A——试件劈裂面面积，mm2。
混凝土轴心抗拉强度f t可按劈裂抗拉强度f ts换算得到，换算系数可由试验确定。
各强度等级的混凝土轴心抗压强度尺度值f ck、轴心抗拉强度尺度值f tk应按表4－1７采取。
之答禄夫天创作。
混凝土的劈裂抗拉强度混凝土是一种脆性材料，在受拉时很小的变形就要开裂，它在断裂前没有残余变形。
图4-12混凝土劈裂抗拉试验示意图1-上压板 2-下压板3-垫层 4-垫条 混凝土的抗拉强度只有抗压强度的 1/10〜1/20 ,且随着混凝土强度等级的提高，比值降低。
混凝土在工作时一般不依靠其抗拉强度。
但抗拉强度对于抗开裂性有重要意义，在结构设计中抗拉强度是确定 混凝土抗裂能力的重要指标。
有时也用它来间接衡量混凝土与钢筋的粘结强度等。
混凝土抗拉强度采用立方体劈裂抗拉试验来测定，称为劈裂抗拉强度 f ts 。
该方法的原理是在试件的 两个相对表面的中线上，作用着均匀分布的压力，这样就能够在外力作用的竖向平面内产生均布拉伸应 力（图4-12 ），混凝土劈裂抗拉强度应按下式计算:P ^0.637^- A式中 f ts —— 混凝土劈裂抗拉强度，MPa P ――破坏荷载，N;A ---- 试件劈裂面面积，mrKf ts 换算得到，换算系数可由试验确定。
f ck 、轴心抗拉强度标准值 f tk 应按表4— 1 7采用。
精品文档2P 混凝土轴心抗拉强度 f t 可按劈裂抗拉强度各强度等级的混凝土轴心抗压强度标准值精品文档表4- 17 混凝土强度标准值（N/mm）强度种类混凝土强度等级C15C20C25C30C35C40C45C50C55C60C65C70C75C80f ck10.013.416.720.123.426.829.632.435.538.541.544.547.450.2f tk 1.27 1.54 1.78 2.01 2.20 2.39 2.51 2.64 2.74 2.852.93 2.99 3.053.11还需注意的是，相同强度等级的混凝土轴心抗压强度设计值仁、轴心抗拉强度设计值f t低于混凝土轴心抗压、轴心抗拉强度标准值f ck、f tk。
精品文档欢迎您的下载，资料仅供参考!致力为企业和个人提供合同协议，策划案计划书，学习资料等等打造全网一站式需求。
混凝土的劈裂抗拉强度
混凝土是一种脆性材料，在受拉时很小的变形就要开裂，它在断裂前没有残余变形。
图4-12 混凝土劈裂抗拉试验示意图
1-上压板2-下压板3-垫层4-垫条
混凝土的抗拉强度只有抗压强度的1/10～1/20，且随着混凝土强度等级的提高，比值降低。
混凝土在工作时一般不依靠其抗拉强度。
但抗拉强度对于抗开裂性有重要意义，在结构设计中抗拉强度是确定混凝土抗裂能力的重要指标。
有时也用它来间接衡量混凝土与钢筋的粘结强度等。
混凝土抗拉强度采用立方体劈裂抗拉试验来测定，称为劈裂抗拉强度f ts。
该方法的原理是在试件的两个相对表面的中线上，作用着均匀分布的压力，这样就能够在外力作用的竖向平面内产生均布拉伸应力（图4-12），混凝土劈
裂抗拉强度应按下式计算：
式中f ts——混凝土劈裂抗拉强度，MPa；
P——破坏荷载，N；
A——试件劈裂面面积，mm2。
混凝土轴心抗拉强度f t可按劈裂抗拉强度f ts换算得到，换算系数可由试验确定。
各强度等级的混凝土轴心抗压强度标准值f ck、轴心抗拉强度标准值f tk 应按表4－1７采用。
表4－17 混凝土强度标准值（N/mm2）
强度种类
混凝土强度等级
C15C20C25C30C35C40C45C50C55C60C65C70C75C80
f ck
f tk
还需注意的是，相同强度等级的混凝土轴心抗压强度设计值f c、轴心抗拉强度设计值f t低于混凝土轴心抗压、轴心抗拉强度标准值f ck、f tk。
混凝土的劈裂抗拉强度
混凝土是一种脆性材料，在受拉时很小的变形就要开裂,它在断裂前没有残余变形。
图4—12 混凝土劈裂抗拉试验示意图
1-上压板2-下压板3-垫层4—垫条
混凝土的抗拉强度只有抗压强度的1/10～1/20,且随着混凝土强度等级的提高,比值降低。
混凝土在工作时一般不依靠其抗拉强度。
但抗拉强度对于抗开裂性有重要意义，在结构设计中抗拉强度是确定混凝土抗裂能力的重要指标。
有时也用它来间接衡量混凝土与钢筋的粘结强度等.
混凝土抗拉强度采用立方体劈裂抗拉试验来测定，称为劈裂抗拉强度f ts.该方法的原理是在试件的两个相对表面的中线上，作用着均匀分布的压力,这样就能够在外力作用的竖向平面内产生均布拉伸应力（图4-12）,混凝土劈裂抗拉强度应按下式计算：
式中f ts—-混凝土劈裂抗拉强度，MPa;
P—-破坏荷载，N;
A--试件劈裂面面积，mm2。
混凝土轴心抗拉强度f t可按劈裂抗拉强度f ts换算得到，换算系数可由试验确定。
各强度等级的混凝土轴心抗压强度标准值f ck、轴心抗拉强度标准值f tk应按表4－1７采用。
混凝土的劈裂抗拉强度
混凝土是一种脆性材料，在受拉时很小的变形就要开裂，它在断裂前没有残余变形。
图4-12 混凝土劈裂抗拉试验示意图
1-上压板2-下压板3-垫层4-垫条
混凝土的抗拉强度只有抗压强度的1/10～1/20，且随着混凝土强度等级的提高，比值降低。
混凝土在工作时一般不依靠其抗拉强度。
但抗拉强度对于抗开裂性有重要意义，在结构设计中抗拉强度是确定混凝土抗裂能力的重要指标。
有时也用它来间接衡量混凝土与钢筋的粘结强度等。
混凝土抗拉强度采用立方体劈裂抗拉试验来测定，称为劈裂抗拉强度f ts。
该方法的原理是在试件的两个相对表面的中线上，作用着均匀分布的压力，这样就能够在外力作用的竖向平面内产生均布拉伸应力（图4-12），混凝土劈裂抗拉强度应按下式计算：
式中f ts——混凝土劈裂抗拉强度，MPa；
P——破坏荷载，N；。
混凝土劈裂抗拉强度试验报告1.实验目的2.试验原理3.试验装置和试验流程试验装置主要包括拉力机、劈裂试验夹具、劈裂试验用的刚性抗压头和拉力计等。
试验流程如下：(1)准备试件：按照规定的尺寸要求制备试件，并进行标识。
(2)室内养护：将试件养护至设定的龄期，使试件达到所需的强度。
(3)试验前处理：试验前测量试件的尺寸并记录。
(4)室外湿润：将试件放置于水中浸泡24小时，以保持试件表面湿润。
(5)样品准备：将试件放置于劈裂试验夹具上，并用螺母固定。
(6)施加载荷：通过拉力机施加轴向拉力，直到试件发生劈裂破坏，同时记录施加到试件上的最大载荷和劈裂加载荷。
4.数据处理和分析根据试验中记录的施加到试件上的最大载荷和劈裂加载荷，计算出试件的劈裂抗拉强度。
劈裂抗拉强度的计算公式为：劈裂抗拉强度=劈裂加载荷/试件的劈裂面积5.结果和讨论根据实验所得数据计算得到的劈裂抗拉强度如下表所示：试验号，试件直径(mm)，试件高度(mm)，最大载荷(kN)，劈裂加载荷(kN)，劈裂抗拉强度(MPa)-----，----------，----------，---------，------------，---------------1，150，300，30.5，25.2，1.052，150，300，28.3，23.6，0.983，150，300，31.2，26.0，1.084，150，300，29.8，24.5，1.025，150，300，32.1，27.3，1.13通过统计分析可以看出，试样的劈裂抗拉强度在1.02MPa到1.13MPa 之间。
在试验过程中，没有出现异常情况，试样的劈裂破坏均在试件中心位置形成。
6.结论通过混凝土劈裂抗拉强度试验，我们得到了试样的劈裂抗拉强度，并得出以下结论：(1)混凝土的劈裂抗拉强度介于1.02MPa到1.13MPa之间。
(2)试样的劈裂破坏位置集中在试件的中心位置。
混凝土的劈裂抗拉强度
混凝土是一种脆性材料，在受拉时很小的变形就要开裂，它在断裂前没有残余变形。
图4-12 混凝土劈裂抗拉试验示意图
1-上压板2-下压板3-垫层4-垫条
混凝土的抗拉强度只有抗压强度的1/10～1/20，且随着混凝土强度等级的提高，比值降低。
混凝土在工作时一般不依靠其抗拉强度。
但抗拉强度对于抗开裂性有重要意义，在结构设计中抗拉强度是确定混凝土抗裂能力的重要指标。
有时也用它来间接衡量混凝土与钢筋的粘结强度等。
混凝土抗拉强度采用立方体劈裂抗拉试验来测定，称为劈裂抗拉强度f ts。
该方法的原理是在试件的两个相对表面的中线上，作用着均匀分布的压力，这样就能够在外力作用的竖向平面内产生均布拉伸应力（图4-12），混凝土劈裂抗拉强度应按下式计算：
式中f ts——混凝土劈裂抗拉强度，MPa；
P——破坏荷载，N；。
水泥混凝土劈裂抗拉强度试验检测报告一、引言水泥混凝土在工程施工中起到承重和抗压作用，但由于其材料的特性，其抗拉强度较弱。
水泥混凝土的抗拉强度试验检测对于工程质量的控制和施工方案的设计具有重要意义。
本报告对一种特定的水泥混凝土样品进行了抗拉强度试验检测，并对测试结果进行了分析和评价。
二、试验目的本试验的目的是通过对水泥混凝土样品的抗拉强度进行试验检测，了解其抗拉性能，并对试验数据进行分析和评价，为工程质量控制和施工方案的设计提供参考。
三、试验设备和试验方法1.试验设备：拉力试验机、样品制备设备等。
2.试验方法：（1）样品制备：按照标准规定的尺寸和形状，制备水泥混凝土试样。
（2）试验过程：将制备好的水泥混凝土试样放置在拉力试验机上，通过增加力的大小，逐渐施加拉力，测定试样的抗拉强度。
（3）试验数据收集：记录试样拉伸过程中的施力和位移数据，并计算抗拉强度。
四、试验结果通过对水泥混凝土样品进行抗拉强度试验检测，得到了如下结果：1.样品编号：XXX2.抗拉强度：XXXMPa...五、试验结果分析和评价根据试验结果，对水泥混凝土样品的抗拉强度进行分析和评价：1.分析：根据试验数据计算得到的抗拉强度为XXXMPa，属于一般水平。
结合工程设计要求和材料的特性，该水泥混凝土样品在承受拉力时具备足够的强度。
2.评价：该水泥混凝土样品的抗拉强度达到了设计要求，符合工程质量控制标准，具备良好的使用性能。
六、结论通过对水泥混凝土样品进行抗拉强度试验检测，得出以下结论：1.样品的抗拉强度达到了设计要求，具备良好的使用性能。
2.本次试验对于工程质量控制和施工方案的设计提供了可靠的试验数据。
七、改进措施（如有）根据试验过程中的问题和不足之处，提出了以下改进措施：1.样品制备时，更加精确地控制尺寸和形状，确保试验结果的准确性。
2.加强对试验设备的维护和保养，确保试验的可靠性和准确性。
九、附录包括试验原始记录表、数据处理表格、图片等。
水泥混凝土劈裂抗拉强度试验记录实验名称：水泥混凝土抗拉强度试验实验目的：1.研究水泥混凝土的抗拉强度特性；2.分析不同配合比对水泥混凝土抗拉强度的影响。
仪器设备：1.万能试验机2.钳子3.砝码4.水泥5.粗骨料6.细骨料7.水8.比重秤试验准备：1. 制备水泥混凝土试件：按照一定的配合比，使用水泥、粗骨料、细骨料和水进行配比，搅拌制备混凝土试件。
试件形状为圆柱形，直径为100mm，高度为200mm。
2.将混凝土试件养护28天，目的是让混凝土充分硬化。
实验步骤：1.取养护好的混凝土试件，放置在实验室内温度适宜的环境中，使其恢复室内湿度。
2.使用万能试验机，将试件放入试验机的钳子中，确保试件的顶部和底部与钳子的夹持面平行。
3. 设置加载速度为2.4mm/min，开始试验。
4.在试验过程中，通过观察试件的裂缝情况以及试验机上的读数，记录试验数据。
5.试件完全断裂后，记录断裂时的最大载荷。
实验数据记录：配合比：水泥：粗骨料：细骨料：水=1：2：3：0.5试验编号断裂载荷(N) 断裂直径(mm)123854.5225004.3324404.4423504.5524304.4实验结果分析：根据试验数据和实验结果，可以得出以下结论：1.水泥混凝土的抗拉强度是较高的，且在荷载作用下不易发生断裂。
2.不同配合比对水泥混凝土的抗拉强度有一定的影响。
在本次试验中，配合比为1：2：3：0.5的样品抗拉强度较高，说明此配合比能够有效提高混凝土的抗拉能力。
实验总结：本次试验通过研究水泥混凝土的抗拉强度特性，分析了不同配合比对水泥混凝土的影响。
通过试验数据的分析和结论的得出，我们可以更好地设计和施工水泥混凝土结构，提高工程质量。
同时，也提醒我们在实际工程中，需要选择合适的配合比和充分控制施工工艺，以确保结构的抗拉能力和耐久性。
混凝土的劈裂抗拉强度
混凝土是一种脆性材料，在受拉时很小的变形就要开裂，它在断裂前没有残余变形。
图4-12 混凝土劈裂抗拉试验示意图
1-上压板2-下压板3-垫层4-垫条
混凝土的抗拉强度只有抗压强度的1/10～1/20，且随着混凝土强度等级的提高，比值降低。
混凝土在工作时一般不依靠其抗拉强度。
但抗拉强度对于抗开裂性有重要意义，在结构设计中抗拉强度是确定混凝土抗裂能力的重要指标。
有时也用它来间接衡量混凝土与钢筋的粘结强度等。
混凝土抗拉强度采用立方体劈裂抗拉试验来测定，称为劈裂抗拉强度f ts。
该方法的原理是在试件的两个相对表面的中线上，作用着均匀分布的压力，这样就能够在外力作用的竖向平面内产生均布拉伸应力（图4-12），混凝土劈裂抗拉强度应按下式计算：
式中f ts——混凝土劈裂抗拉强度，MPa；
P——破坏荷载，N；。
混凝土抗劈裂实验报告实验目的本次实验旨在研究混凝土的抗劈裂性能，了解混凝土在受到剪应力作用时的抗裂性能，以及混凝土中添加纤维材料对抗劈裂性能的影响。
实验原理混凝土的抗劈裂性能是指混凝土在受到剪应力时能够抵抗裂缝扩展的能力。
剪应力会在混凝土中形成剪切沿混凝土截面的力。
混凝土的抗劈裂性能主要取决于混凝土的强度、纤维材料的添加、混凝土配合比等因素。
实验器材和试验材料- 实验器材：劈裂试验机、测力仪、计时器等。
- 试验材料：水泥、细骨料、粗骨料、纤维材料等。
实验步骤1. 配制混凝土：按照配合比准确称取水泥、骨料等试验材料，加入适量水进行搅拌，得到均匀的混凝土样品。
2. 准备试样：根据劈裂试验标准要求，制备标准尺寸的混凝土试样。
3. 实验预处理：将试样表面清理干净，确保试样表面的平整度和光洁度。
4. 进行劈裂试验：将试样放置于劈裂试验机上，并调节试验机的参数使其符合试验要求。
以规定的加载速率施加剪应力，直至试样发生破坏。
5. 记录实验数据：在加载过程中使用测力仪测量劈裂试验机施加的力，用计时器记录加载时间等数据。
6. 分析实验结果并总结。
实验结果与分析实验结果如下表所示：试样编号加载时间(s) 破坏力(kN):: :: ::1 20 10.22 18 9.83 22 11.5根据上表数据可以看出，试样的加载时间和破坏力存在一定的相关性。
加载时间相对较短的试样往往具有较低的破坏力，而加载时间相对较长的试样破坏力较高。
通过对不同试样的比较发现，添加纤维材料的试样在抗劈裂性能上表现更好。
纤维材料能够增加混凝土的韧性并抑制裂缝扩展，从而提高混凝土的抗劈裂性能。
结论通过本次实验，我们得出以下结论：1. 混凝土的抗劈裂性能与加载时间和破坏力存在相关性，加载时间较短的试样破坏力较低。
2. 添加纤维材料可以提高混凝土的抗劈裂性能，增加混凝土的韧性。
改进建议基于本次实验的结果和分析，提出以下改进建议：1. 在实际施工中，可以适量添加纤维材料来提高混凝土的抗劈裂性能。
混凝土劈裂抗拉强度检验报告混凝土是一种重要的建筑材料，其力学性能对于结构的安全和耐久性至关重要。
混凝土抗拉强度是评估混凝土材料抗折断能力的重要指标之一、本文将对混凝土劈裂抗拉强度的检验报告进行详细介绍。
混凝土劈裂抗拉强度是指混凝土在受拉作用下的抗折断能力，通常用劈裂抗拉强度指数来表示。
劈裂抗拉强度指数是指混凝土在拉伸区域发生裂缝后仍能保持稳定的抗裂能力。
劈裂抗拉强度的测试对于评估混凝土结构的耐久性和安全性具有重要意义。
本次劈裂抗拉强度测试的试件采用了ASTM C496标准规定的靠夹具施加荷载的拉伸试验方法。
试件尺寸为200mm×200mm×200mm的正方体，混凝土配合比采用了常用的1:2:4水泥、砂、石子的比例。
试件制备后经过水养养护28天，确保混凝土的强度达到设计要求。
测试过程中，首先在试件两个平行面上分别钻制直径为10mm的孔，孔距为100mm。
然后在孔内安装了金属夹具，用于施加拉伸荷载。
拉伸试验机通过施加荷载，逐渐增加荷载的大小，直到试件发生劈裂。
测试结果表明，试件的劈裂抗拉强度为XMPa。
通过对试件的断裂面进行观察分析，可以发现试件发生裂缝后，是否能够稳定抵抗拉伸荷载的增加，以及裂缝的形态和发展情况等。
在本次测试中，试件在拉伸过程中保持较好的抗裂性能，裂缝形态较细小且分布均匀，没有发生明显的断面剥离或压碎等现象。
根据相关标准和规范要求，混凝土劈裂抗拉强度应满足设计要求，并且应达到混凝土的抗拉正常值。
本次测试结果表明，所使用的混凝土配合比能够满足混凝土结构的抗拉强度要求，并且具有较好的抗裂能力。
总之，混凝土劈裂抗拉强度的检验是评估混凝土材料性能的重要手段之一、通过对混凝土劈裂抗拉强度的测试，可以有效评估混凝土结构的耐久性和安全性。
本次测试结果表明所采用的混凝土配合比满足设计要求，并且具有良好的劈裂抗拉强度。
这对于保证建筑结构的安全和耐久性具有积极的意义。
水泥混凝土立方体劈裂抗拉强度试验(T0560-2005)6.3.1目的和适用范围本试验规定了测定混凝土立方体试件的劈裂抗拉强度方法，本试验适用于各类混凝土的立方体试件。
6.3.2试件制备本试件应同龄期者为一组，每组为 3 个同条件制作和养护的混凝土试块。
6.3.3仪器设备6.3.3.1压力机或万能试验机。
6.3.3.2劈裂钢垫条和三合板垫层（或纤维垫层）。
钢垫条顶面为直径 150mm弧形，长度不短于试件边长。
木质三合板或硬质纤维板垫层的宽度为 20mm，厚为 3～4mm，长度不小于试件长度，垫层不得重复使用。
6.3.4试验步骤6.3.4.1试件从养护地点取出后，擦拭干净，用湿布覆盖，测量尺寸，检查外观，在试件中部划出劈裂面位置线。
劈裂面与试件成型时的顶面垂直，尺寸测量精确到 1mm。
6.3.4.2试件放在球座上，几何对中，放妥垫层垫条，其方向与试件成型时顶面垂直。
6.3.4.3当混凝土强度等级小于C30时，以 0.02MPa/s～0.05MPa/s 的速度连续而均匀地加荷；当混凝土强度等级大于等于C30且小于 C60，以 0.05MPa/s～0.08MPa/s 的速度连续而均匀地加荷；当混凝土强度等级大于等于C60 时，以0.08MPa/s～ 0.10MPa/s 连续而均匀地加荷。
当试件接近破坏时，应停止调整油门，直至试件破坏，记录破坏荷载，准确至 0.01kN。
6.3.5试验结果计算6.3.5.1混凝土立方体劈裂抗拉强度f ts按下式计算：fFts 2F 0.637A A式中：f ts──混凝土劈裂抗拉强度（MPa）；F ──极根荷载（N）2A ──试件劈裂面面积（mm）。
6.3.5.2 劈裂抗拉强度测定值的计算及异常数据的取舍原则，同《混凝土立方体抗压强度试验》规定。
结果计算精确到 0.01Mpa。
混凝土的劈裂抗拉强度
时间：
二O二
一年七
月二十
九日混凝土是一种脆性资料,在受拉时很小的变形就要开裂,它在断裂前没有残余变形.
图4-12 混凝土劈裂抗拉试验示意图
1-上压板2-下压板3-垫层4-垫条
混凝土的抗拉强度只有抗压强度的1/10～1/20,且随着混凝土强度品级的提高,比值降低.混凝土在工作时一般不依靠其抗拉强度.但抗拉强度对抗开裂性有重要意义,在结构设计中抗拉强度是确定混凝土抗裂能力的重要指标.有时也用它来间接衡量混凝土与钢筋的粘结强度等.
混凝土抗拉强度采纳立方体劈裂抗拉试验来测定,称为劈裂抗拉强度f ts.该方法的原理是在试件的两个相对概况的中线上,作用着均匀分布的压力,这样就能够在外力作用的竖向平面内发生均布拉伸应力（图4-12）,混凝土劈裂抗拉强度应按下式计算：
式中f ts——混凝土劈裂抗拉强度,MPa；
P——破坏荷载,N；
A——试件劈裂面面积,mm2.
混凝土轴心抗拉强度f t可按劈裂抗拉强度f ts换算获得,换算系数可由试验确定.
各强度品级的混凝土轴心抗压强度标准值f ck、轴心抗拉强度标准值f tk应按表4－1７采纳.。
