下载文档原格式
混凝土劈裂抗拉强度试验（一）目的和适用范围本试验规定了测定混凝土立方体试件的劈裂抗拉强度方法，本试验适用于各类混凝土的立方体试件。
（二）试件制备1．采用边长150mm方块作为标准试件，其最大集料粒径应为40mm。
2．本试件应同龄期者为一组，每组为3个同条件制作和养护的混凝土试块。
（三）仪器设备劈裂钢垫条和三合板垫层(或纤维板垫层)，如图3-2所示。
图3-2 劈裂试验用钢垫条（单位：mm）1-上压板；2-下压板；3-垫层；4-垫条钢垫条顶面为直径l50mm弧形，长度不短于试件边长。
木质三合板或硬质纤维板垫层的宽度为15～20mm，厚为3～4mm，垫层不得重复使用。
（四）试验步骤1．试件从养护地点取出后，擦拭干净，测量尺寸，检查外观，在试件中部划出劈裂面位置线。
劈裂面与试件成型时的顶面垂直，尺寸测量精确至lmm 。
2．试件放在球座上，几何对中，放妥垫层垫条，其方向与试件成型时顶面垂直。
3．当混凝土强度等级低于C30时，以0.02～0.05MPa/s 的速度连续而均匀地加荷；当混凝土强度等级不低于C30时，以0.05～0.08MPa/s 的速度连续而均匀地加荷，当上压板与试件接近时，调整球座使接触均衡，当试件接近破坏时，应停止调整油门，直至试件破坏，记下破坏荷载，准确至0.01kN ；（五）试验结果计算1．混凝土劈裂抗拉强度R t ，按下式(3-4)计算：AP R t π2= (3-4) 式中 R t —混凝土劈裂抗拉强度(MPa)；P —极根荷载(N)；P —试件劈裂面面积（mm 2）2．劈裂抗拉强度测定值的计算及异常数据的取舍原则，同混凝土抗压强度测定值的取舍原则相同。
3．采用本试验法测得的劈裂抗拉强度值，如需换算为轴心抗拉强度，应乘以换算系数0.9。
采用100mm ×100mm ×100mm 非标准试件时，取得的劈裂抗拉强度值应乘以换算系数0.85。

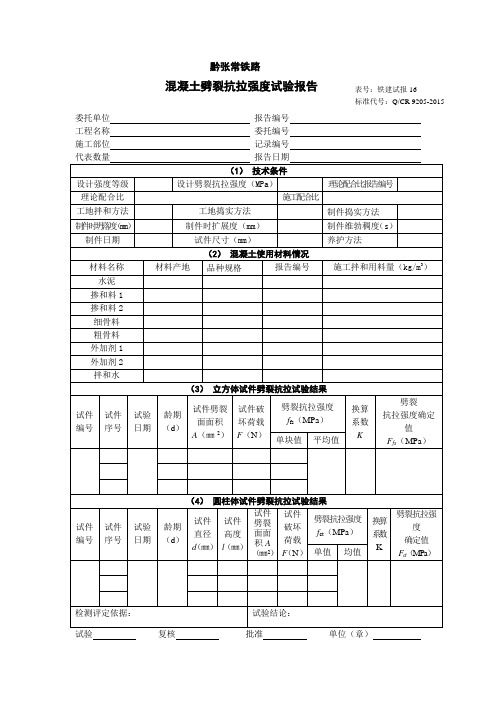

(六)试验记录水泥混凝土劈裂抗拉强度试验记录见试验报告册。
混凝土劈裂典型报告范文引言混凝土是一种常见的建筑材料，广泛应用于建筑结构、道路和桥梁等领域。
然而，在混凝土的使用过程中，劈裂问题是一个非常普遍的现象。
混凝土劈裂不仅会影响结构的强度和耐久性，还会给使用者带来安全隐患。
因此，研究混凝土劈裂的原因和预防方法具有重要意义。
本报告旨在分析混凝土劈裂的典型原因，并提出相应的预防措施，以改善混凝土的使用性能和延长其使用寿命。
劈裂原因分析混凝土劈裂的原因通常包括以下几个方面：1. 温度变化：混凝土在高温或低温环境中，由于温度变化引起的体积变化会导致劈裂。
2. 干缩：混凝土在干燥过程中会发生收缩，如果干缩过大，会导致劈裂。
3. 湿热环境：在湿热环境中，水分的渗透和蒸发会对混凝土产生膨胀和收缩应力，从而引起劈裂。
4. 负荷变化：混凝土在受到外部荷载作用时，如负荷集中、变形不均匀等情况下，易出现劈裂。
5. 施工不当：混凝土施工中若操作不规范，如拌合水量、养护条件不当等，也可能导致劈裂。
劈裂预防措施针对混凝土劈裂的原因，我们可以采取以下预防措施：控制温度变化- 在混凝土施工过程中，避免在极端温度条件下进行，如在高温或低温天气下施工。
可以选择合适的时间和季节进行施工。
- 在混凝土配合比设计中，加入适量的控制裂缝剂，以改善混凝土耐热性和抗裂性能。
控制干缩问题- 在混凝土配合比设计中，可以采用增加矿物掺合料、使用优质细集料和减少配筋面积等方式，以减少干缩引起的内应力。
- 在混凝土养护过程中，采用覆盖保湿的方式，以防止混凝土过早失水，缓解干缩应力。
控制湿热环境对混凝土的影响- 在湿热环境中使用混凝土时，可以加入适当的防水剂，以降低水分渗透和蒸发，减少混凝土的膨胀和收缩。
- 对于处于潮湿环境的混凝土结构，可以采用防潮措施，如加装防水层、增加排水系统等，以减少湿度对混凝土的影响。
控制负荷变化对混凝土的影响- 在设计结构时，注意合理分配荷载，避免负荷集中于局部，以减少应力不均匀引起的劈裂。
实验十九水泥混凝土抗压、抗折、劈裂抗拉强度试验一、试验目的1、测定砼抗压强度确定砼的强度等级，评定砼质量。
2、测定砼抗折强度评定道路砼施工质量，同时它是水泥砼路面设计的重要指标。
3、劈裂法测定砼抗拉强度，了解砼抗拉性能.二、仪器设备万能试验机，劈裂钢垫条，三合板垫层(或纤维板垫层)。
三、试验步骤(一）抗压强度试验1、从养护室取出试件，先检查其尺寸及形状，相对两面应平行，表面倾斜偏差不得超过0。
5mm。
量出棱边长度,精确至1mm。
试件受力截面积按其与压力机上下接触面的平均值计算。
试件如有蜂窝缺陷，应在试验前三天用浓水泥浆填补平整,并在报告中说明.在破型前，保持试件原有湿度,在试验时擦干试件.2、以成型时侧面为上下受压面，将试件放在球座上，球座置于压力机中心，几何对中侧面受载。
3、加荷：砼强度等级小于C30的混凝土取0。
3～0.5MP a/s的加荷速度;强度等级不低于C30时则取0。
5~0.8MP a/s的加荷速度,当试件接近破坏而开始迅速变形时，应停止调整试验机油门，直至试件破坏，记下破坏极限荷载。
（二) 抗折（抗弯拉）强度试验1、从养护室取出并检查试件，如试件中部1/3长度内有蜂窝，该试件应立即作废。
2、在试件中部量出其宽度和高度，精确至1mm。
3、安放试件,支点距试件端部各50m,侧面受载。
4、加荷:加载方式为三分点双点加荷，加荷速度为0。
5-0.7MP a/s，直至试件破坏，记下破坏极限荷载.（三) 劈裂抗拉强度试验1、从养护室取出并检查试件。
2、量测试件尺寸，精确至1mm.3、安放试件，几何对中，放妥垫层垫条,其方向与试件成型时顶面垂直。
4、加荷:砼强度等级低于C30时，以0.02-0.05 MP a/s的速度连续而均匀地加荷，当砼强度等级不低于C30时，以0.05—0.08 MP a/s的速度加荷，直至试件破坏,记下破坏极限荷载，准确至0。
01KN。
四、结果整理1、混凝土立方体抗压强度R按下式计算，精确至0.1MP a。
