混凝土的劈裂抗拉强度

混凝土的劈裂抗拉强度
混凝土是一种脆性材料，在受拉时很小的变形就要开裂，它在断裂前没有残余变形。

图4-12 混凝土劈裂抗拉试验示意图
1-上压板2-下压板3-垫层4-垫条
混凝土的抗拉强度只有抗压强度的1/10～1/20，且随着混凝土强度等级的提高，比值降低。

混凝土在工作时一般不依靠其抗拉强度。

但抗拉强度对于抗开裂性有重要意义，在结构设计中抗拉强度是确定混凝土抗裂能力的重要指标。

有时也用它来间接衡量混凝土与钢筋的粘结强度等。

混凝土抗拉强度采用立方体劈裂抗拉试验来测定，称为劈裂抗拉强度f ts。

该方法的原理是在试件的两个相对表面的中线上，作用着均匀分布的压力，这样就能够在外力作用的竖向平面内产生均布拉伸应力（图4-12），混凝土劈裂抗拉强度应按下式计算：
式中f ts——混凝土劈裂抗拉强度，MPa；
P——破坏荷载，N；。

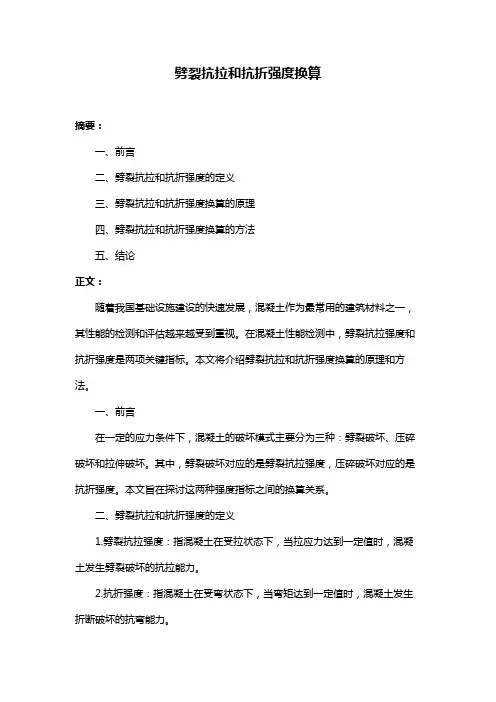

劈裂抗拉和抗折强度换算摘要：一、前言二、劈裂抗拉和抗折强度的定义三、劈裂抗拉和抗折强度换算的原理四、劈裂抗拉和抗折强度换算的方法五、结论正文：随着我国基础设施建设的快速发展，混凝土作为最常用的建筑材料之一，其性能的检测和评估越来越受到重视。

在混凝土性能检测中，劈裂抗拉强度和抗折强度是两项关键指标。

本文将介绍劈裂抗拉和抗折强度换算的原理和方法。

一、前言在一定的应力条件下，混凝土的破坏模式主要分为三种：劈裂破坏、压碎破坏和拉伸破坏。

其中，劈裂破坏对应的是劈裂抗拉强度，压碎破坏对应的是抗折强度。

本文旨在探讨这两种强度指标之间的换算关系。

二、劈裂抗拉和抗折强度的定义1.劈裂抗拉强度：指混凝土在受拉状态下，当拉应力达到一定值时，混凝土发生劈裂破坏的抗拉能力。

2.抗折强度：指混凝土在受弯状态下，当弯矩达到一定值时，混凝土发生折断破坏的抗弯能力。

三、劈裂抗拉和抗折强度换算的原理劈裂抗拉和抗折强度换算的基本原理是基于混凝土的破坏模式和力学性能。

通过对比混凝土在劈裂、压碎和拉伸三种破坏模式下的应力-应变曲线，可以确定劈裂抗拉强度和抗折强度之间的关系。

四、劈裂抗拉和抗折强度换算的方法1.经验公式法：根据大量试验数据，总结出劈裂抗拉强度与抗折强度之间的经验公式，从而实现换算。

2.破坏模式对比法：通过对比混凝土在劈裂、压碎和拉伸三种破坏模式下的应力-应变曲线，确定劈裂抗拉强度和抗折强度之间的关系。

3.有限元分析法：利用有限元分析软件，模拟混凝土在受力过程中的应力分布和变形情况，从而实现劈裂抗拉和抗折强度的换算。

五、结论劈裂抗拉和抗折强度换算是混凝土性能研究中的重要内容，对于评估混凝土的承载能力和使用寿命具有重要意义。

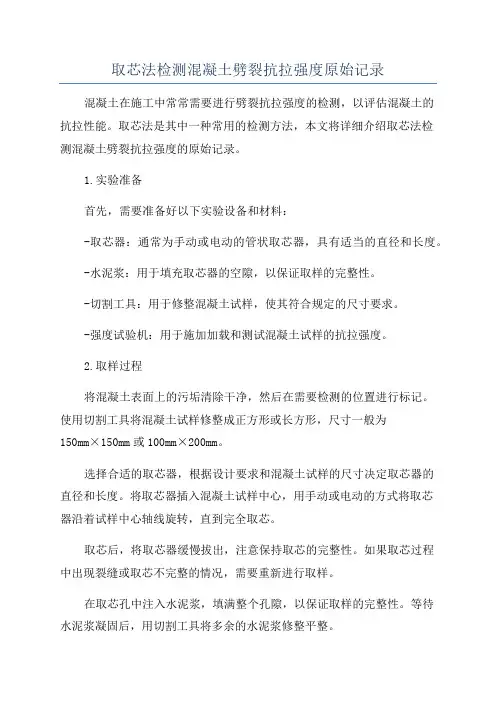

取芯法检测混凝土劈裂抗拉强度原始记录混凝土在施工中常常需要进行劈裂抗拉强度的检测，以评估混凝土的抗拉性能。

取芯法是其中一种常用的检测方法，本文将详细介绍取芯法检测混凝土劈裂抗拉强度的原始记录。

1.实验准备首先，需要准备好以下实验设备和材料：-取芯器：通常为手动或电动的管状取芯器，具有适当的直径和长度。

-水泥浆：用于填充取芯器的空隙，以保证取样的完整性。

-切割工具：用于修整混凝土试样，使其符合规定的尺寸要求。

-强度试验机：用于施加加载和测试混凝土试样的抗拉强度。

2.取样过程将混凝土表面上的污垢清除干净，然后在需要检测的位置进行标记。

使用切割工具将混凝土试样修整成正方形或长方形，尺寸一般为150mm×150mm或100mm×200mm。

选择合适的取芯器，根据设计要求和混凝土试样的尺寸决定取芯器的直径和长度。

将取芯器插入混凝土试样中心，用手动或电动的方式将取芯器沿着试样中心轴线旋转，直到完全取芯。

取芯后，将取芯器缓慢拔出，注意保持取芯的完整性。

如果取芯过程中出现裂缝或取芯不完整的情况，需要重新进行取样。

在取芯孔中注入水泥浆，填满整个孔隙，以保证取样的完整性。

等待水泥浆凝固后，用切割工具将多余的水泥浆修整平整。

3.实验测试将修整好的混凝土试样放置在强度试验机的平台上，调整试样的位置和朝向。

根据实验要求和设计要求，施加合适的加载速率和加载方式，进行抗拉强度测试。

在加载过程中，需记录试样的加载载荷和变形数据，以便后续计算和分析。

一般来说，加载载荷以及相应的试样变形值会随着时间的推移逐渐增加，直到试样发生破坏或达到预定的加载终点。

4.数据处理根据实验测试得到的加载载荷和变形数据，可以计算混凝土试样的劈裂抗拉强度。

根据抗拉公式，可以得到以下计算公式：-抗拉强度=最大加载载荷/试样的横截面积-变形量=最大变形-初始变形根据实验测试的数据计算出每个试样的劈裂抗拉强度，并将数据整理成表格或图表形式，以便后续的统计分析和报告编写。

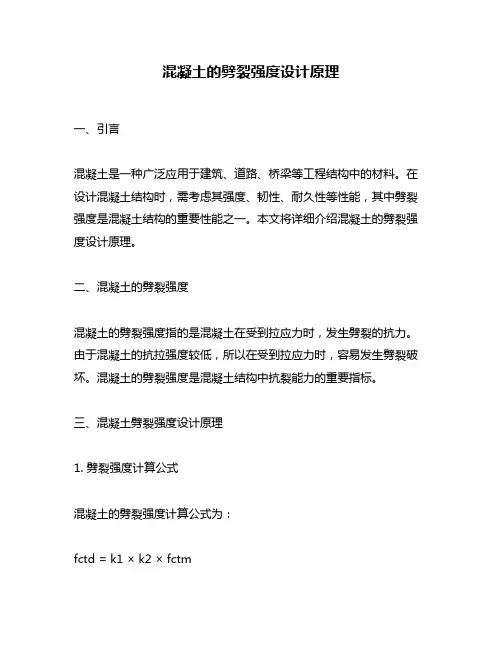

混凝土的劈裂强度设计原理一、引言混凝土是一种广泛应用于建筑、道路、桥梁等工程结构中的材料。

在设计混凝土结构时，需考虑其强度、韧性、耐久性等性能，其中劈裂强度是混凝土结构的重要性能之一。

本文将详细介绍混凝土的劈裂强度设计原理。

二、混凝土的劈裂强度混凝土的劈裂强度指的是混凝土在受到拉应力时，发生劈裂的抗力。

由于混凝土的抗拉强度较低，所以在受到拉应力时，容易发生劈裂破坏。

混凝土的劈裂强度是混凝土结构中抗裂能力的重要指标。

三、混凝土劈裂强度设计原理1. 劈裂强度计算公式混凝土的劈裂强度计算公式为：fctd = k1 × k2 × fctm其中，fctd为混凝土的设计劈裂强度，k1为尺寸效应系数，k2为配筋率系数，fctm为混凝土的平均抗拉强度。

2. 尺寸效应系数尺寸效应系数是指考虑构件尺寸对劈裂强度的影响，需要在计算中引入一个修正系数。

尺寸效应系数k1的计算公式为：k1 = 1 + 200/d其中，d为构件的截面尺寸，单位为mm。

3. 配筋率系数配筋率系数是指考虑混凝土配筋对劈裂强度的影响，需要在计算中引入一个修正系数。

配筋率系数k2的计算公式为：k2 = 0.5 + 0.25 × ρ其中，ρ为混凝土截面受拉钢筋的面积比例。

4. 平均抗拉强度平均抗拉强度fctm是指混凝土在试验中的平均抗拉强度。

在实际设计中，通常采用混凝土的28天标准抗拉强度来作为平均抗拉强度。

5. 劈裂控制混凝土结构中存在许多因素会影响劈裂强度，如混凝土的强度、配筋率、构件尺寸等。

为确保混凝土结构的安全性，需要在设计中进行劈裂控制。

通常采用以下措施来控制混凝土的劈裂：（1）合理控制混凝土的配筋率，避免过度配筋造成劈裂。

（2）在混凝土中添加适量的纤维材料，提高混凝土的韧性和抗裂能力。

（3）在混凝土结构中设置伸缩缝或预留缝，避免因温度变化引起的劈裂。

（4）在混凝土结构的受拉区域设置钢筋，提高混凝土的抗拉能力。

混凝土劈裂抗拉强度试验报告1.实验目的2.试验原理3.试验装置和试验流程试验装置主要包括拉力机、劈裂试验夹具、劈裂试验用的刚性抗压头和拉力计等。

试验流程如下：(1)准备试件：按照规定的尺寸要求制备试件，并进行标识。

(2)室内养护：将试件养护至设定的龄期，使试件达到所需的强度。

(3)试验前处理：试验前测量试件的尺寸并记录。

(4)室外湿润：将试件放置于水中浸泡24小时，以保持试件表面湿润。

(5)样品准备：将试件放置于劈裂试验夹具上，并用螺母固定。

(6)施加载荷：通过拉力机施加轴向拉力，直到试件发生劈裂破坏，同时记录施加到试件上的最大载荷和劈裂加载荷。

4.数据处理和分析根据试验中记录的施加到试件上的最大载荷和劈裂加载荷，计算出试件的劈裂抗拉强度。

劈裂抗拉强度的计算公式为：劈裂抗拉强度=劈裂加载荷/试件的劈裂面积5.结果和讨论根据实验所得数据计算得到的劈裂抗拉强度如下表所示：试验号，试件直径(mm)，试件高度(mm)，最大载荷(kN)，劈裂加载荷(kN)，劈裂抗拉强度(MPa)-----，----------，----------，---------，------------，---------------1，150，300，30.5，25.2，1.052，150，300，28.3，23.6，0.983，150，300，31.2，26.0，1.084，150，300，29.8，24.5，1.025，150，300，32.1，27.3，1.13通过统计分析可以看出，试样的劈裂抗拉强度在1.02MPa到1.13MPa 之间。

在试验过程中，没有出现异常情况，试样的劈裂破坏均在试件中心位置形成。

6.结论通过混凝土劈裂抗拉强度试验，我们得到了试样的劈裂抗拉强度，并得出以下结论：(1)混凝土的劈裂抗拉强度介于1.02MPa到1.13MPa之间。

(2)试样的劈裂破坏位置集中在试件的中心位置。

混凝土劈裂抗拉强度值的确定
当然可以，咱们通俗点来说混凝土劈裂抗拉强度是怎么测出来的：
想象你手里有个混凝土块，想要看看它能承受多大的拉力才会裂开。

这个测试挺直接的，步骤大致这样：
做几个标准的混凝土块：先按照规矩做好几个大小一样的混凝土立方块，就像做蛋糕那样，不过这蛋糕是用来“考验”的，不是吃的。

养护一下：就像种花需要浇水让它长好，这些混凝土块也需要放在特定的环境里“养”一段时间，让它们结实起来。

放个“垫片”，开始挤：测试时，把这个混凝土块放在机器中间，上下各有一块板子，中间塞个小垫片，这样压力就会集中在混凝土块的侧面，一挤，混凝土块就从中间裂开了。

记下裂开时的力：当混凝土块“啪”一声裂开时，旁边有个仪器会显示用了多大力，这力就是“破坏荷载”。

算一算：接下来就是数学题了，用这个破坏荷载除以混凝土裂开那个面的大小，算出来的就是混凝土的“劈裂抗拉强度”。

多个试试，求个平均：一般不会只测一块，得多测几块，然后把它们的强度值加起来除以块数，得到的平均数才更可靠。

这就是混凝土劈裂抗拉强度测试的大概过程，简单说就是做块、养块、挤块、算数，最后得出它能扛多大拉力的结论。

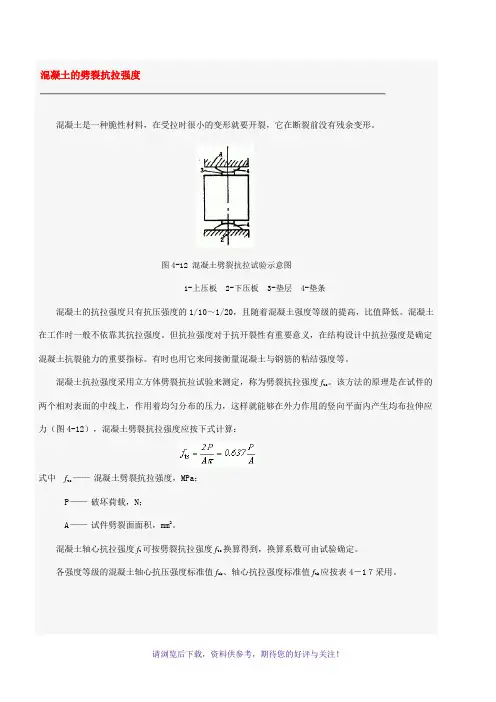

混凝土的劈裂抗拉强度
混凝土是一种脆性材料，在受拉时很小的变形就要开裂，它在断裂前没有残余变形。

图4-12 混凝土劈裂抗拉试验示意图
1-上压板2-下压板3-垫层4-垫条
混凝土的抗拉强度只有抗压强度的1/10～1/20，且随着混凝土强度等级的提高，比值降低。

混凝土在工作时一般不依靠其抗拉强度。

但抗拉强度对于抗开裂性有重要意义，在结构设计中抗拉强度是确定混凝土抗裂能力的重要指标。

有时也用它来间接衡量混凝土与钢筋的粘结强度等。

混凝土抗拉强度采用立方体劈裂抗拉试验来测定，称为劈裂抗拉强度f ts。

该方法的原理是在试件的两个相对表面的中线上，作用着均匀分布的压力，这样就能够在外力作用的竖向平面内产生均布拉伸应力（图4-12），混凝土劈裂抗拉强度应按下式计算：
式中f ts——混凝土劈裂抗拉强度，MPa；
P——破坏荷载，N；
A——试件劈裂面面积，mm2。

混凝土轴心抗拉强度f t可按劈裂抗拉强度f ts换算得到，换算系数可由试验确定。

各强度等级的混凝土轴心抗压强度标准值f ck、轴心抗拉强度标准值f tk应按表4－1７采用。

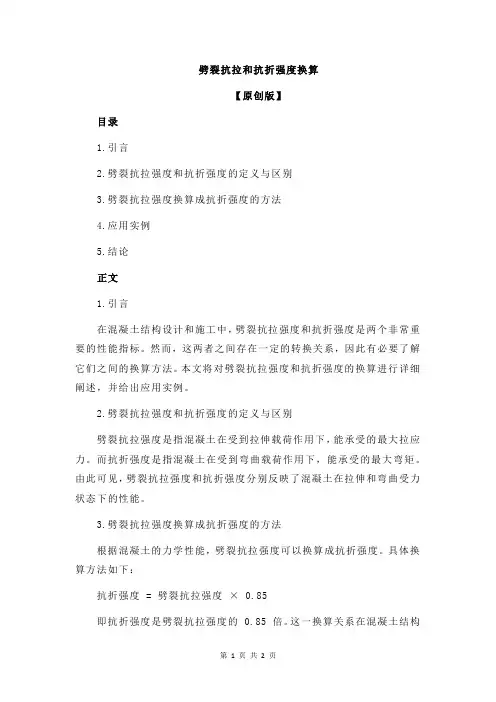

劈裂抗拉和抗折强度换算
【原创版】
目录
1.引言
2.劈裂抗拉强度和抗折强度的定义与区别
3.劈裂抗拉强度换算成抗折强度的方法
4.应用实例
5.结论
正文
1.引言
在混凝土结构设计和施工中，劈裂抗拉强度和抗折强度是两个非常重要的性能指标。

然而，这两者之间存在一定的转换关系，因此有必要了解它们之间的换算方法。

本文将对劈裂抗拉强度和抗折强度的换算进行详细阐述，并给出应用实例。

2.劈裂抗拉强度和抗折强度的定义与区别
劈裂抗拉强度是指混凝土在受到拉伸载荷作用下，能承受的最大拉应力。

而抗折强度是指混凝土在受到弯曲载荷作用下，能承受的最大弯矩。

由此可见，劈裂抗拉强度和抗折强度分别反映了混凝土在拉伸和弯曲受力状态下的性能。

3.劈裂抗拉强度换算成抗折强度的方法
根据混凝土的力学性能，劈裂抗拉强度可以换算成抗折强度。

具体换算方法如下：
抗折强度 = 劈裂抗拉强度× 0.85
即抗折强度是劈裂抗拉强度的 0.85 倍。

这一换算关系在混凝土结构
设计和施工中得到广泛应用。

4.应用实例
假设某混凝土试件的劈裂抗拉强度为 20MPa，则根据上述换算方法，可得：
抗折强度 = 20MPa × 0.85 = 17MPa
因此，该混凝土试件的抗折强度为 17MPa。

5.结论
本文详细介绍了劈裂抗拉强度和抗折强度的定义及区别，并阐述了劈裂抗拉强度换算成抗折强度的方法。

混凝土的劈裂抗拉强度
混凝土是一种脆性材料，在受拉时很小的变形就要开裂，它在断裂前没有残余变形。

图4-12 混凝土劈裂抗拉试验示意图
1-上压板2-下压板3-垫层4-垫条
混凝土的抗拉强度只有抗压强度的1/10～1/20，且随着混凝土强度等级的提高，比值降低。

混凝土在工作时一般不依靠其抗拉强度。

但抗拉强度对于抗开裂性有重要意义，在结构设计中抗拉强度是确定混凝土抗裂能力的重要指标。

有时也用它来间接衡量混凝土与钢筋的粘结强度等。

混凝土抗拉强度采用立方体劈裂抗拉试验来测定，称为劈裂抗拉强度f ts。

该方法的原理是在试件的两个相对表面的中线上，作用着均匀分布的压力，这样就能够在外力作用的竖向平面内产生均布拉伸应力（图4-12），混凝土劈裂抗拉强度应按下式计算：
式中f ts——混凝土劈裂抗拉强度，MPa；
P——破坏荷载，N；。
