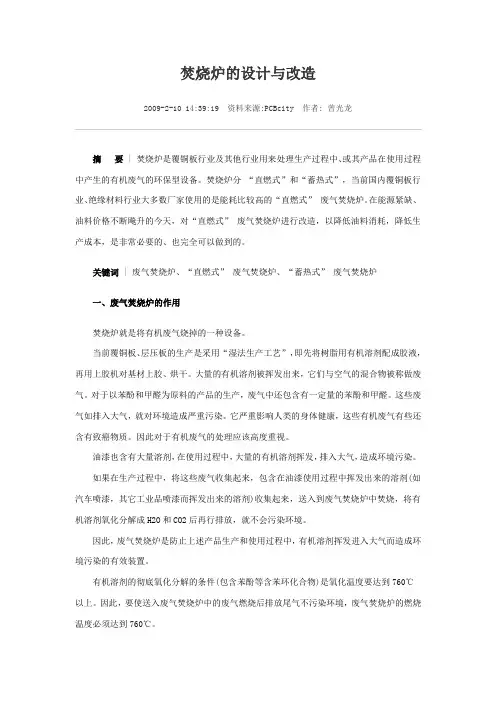

焚烧炉的设计与改造2009-2-10 14:39:19 资料来源:PCBcity 作者: 曾光龙摘要 | 焚烧炉是覆铜板行业及其他行业用来处理生产过程中、或其产品在使用过程中产生的有机废气的环保型设备。
焚烧炉分“直燃式”和“蓄热式”，当前国内覆铜板行业、绝缘材料行业大多数厂家使用的是能耗比较高的“直燃式” 废气焚烧炉。
在能源紧缺、油料价格不断飚升的今天，对“直燃式” 废气焚烧炉进行改造，以降低油料消耗，降低生产成本，是非常必要的、也完全可以做到的。
关键词 | 废气焚烧炉、“直燃式” 废气焚烧炉、“蓄热式” 废气焚烧炉一、废气焚烧炉的作用焚烧炉就是将有机废气烧掉的一种设备。
当前覆铜板、层压板的生产是采用“湿法生产工艺”，即先将树脂用有机溶剂配成胶液，再用上胶机对基材上胶、烘干。
大量的有机溶剂被挥发出来，它们与空气的混合物被称做废气。
对于以苯酚和甲醛为原料的产品的生产，废气中还包含有一定量的苯酚和甲醛。
这些废气如排入大气，就对环境造成严重污染。
它严重影响人类的身体健康，这些有机废气有些还含有致癌物质。
因此对于有机废气的处理应该高度重视。
油漆也含有大量溶剂，在使用过程中，大量的有机溶剂挥发，排入大气，造成环境污染。
如果在生产过程中，将这些废气收集起来，包含在油漆使用过程中挥发出来的溶剂(如汽车喷漆，其它工业品喷漆而挥发出来的溶剂)收集起来，送入到废气焚烧炉中焚烧，将有机溶剂氧化分解成H2O和CO2后再行排放，就不会污染环境。
因此，废气焚烧炉是防止上述产品生产和使用过程中，有机溶剂挥发进入大气而造成环境污染的有效装置。
有机溶剂的彻底氧化分解的条件(包含苯酚等含苯环化合物)是氧化温度要达到760℃以上。
因此，要使送入废气焚烧炉中的废气燃烧后排放尾气不污染环境，废气焚烧炉的燃烧温度必须达到760℃。
通常，废气焚烧炉是以柴油、重油或天然气为燃料。
送入焚烧炉的废气在上述燃料的火焰中燃烧、氧化分解。
由于焚烧炉炉膛的温度越高，消耗的燃料越多。

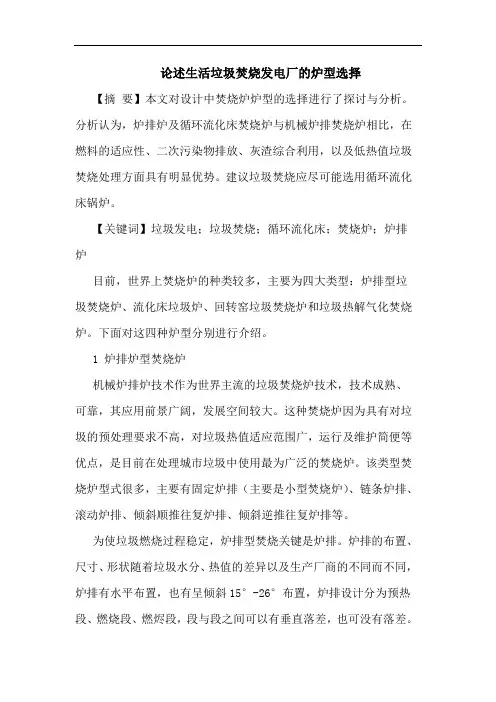

论述生活垃圾焚烧发电厂的炉型选择【摘要】本文对设计中焚烧炉炉型的选择进行了探讨与分析。
分析认为，炉排炉及循环流化床焚烧炉与机械炉排焚烧炉相比，在燃料的适应性、二次污染物排放、灰渣综合利用，以及低热值垃圾焚烧处理方面具有明显优势。
建议垃圾焚烧应尽可能选用循环流化床锅炉。
【关键词】垃圾发电；垃圾焚烧；循环流化床；焚烧炉；炉排炉目前，世界上焚烧炉的种类较多，主要为四大类型：炉排型垃圾焚烧炉、流化床垃圾炉、回转窑垃圾焚烧炉和垃圾热解气化焚烧炉。
下面对这四种炉型分别进行介绍。
1 炉排炉型焚烧炉机械炉排炉技术作为世界主流的垃圾焚烧炉技术，技术成熟、可靠，其应用前景广阔，发展空间较大。
这种焚烧炉因为具有对垃圾的预处理要求不高，对垃圾热值适应范围广，运行及维护简便等优点，是目前在处理城市垃圾中使用最为广泛的焚烧炉。
该类型焚烧炉型式很多，主要有固定炉排（主要是小型焚烧炉）、链条炉排、滚动炉排、倾斜顺推往复炉排、倾斜逆推往复炉排等。
为使垃圾燃烧过程稳定，炉排型焚烧关键是炉排。
炉排的布置、尺寸、形状随着垃圾水分、热值的差异以及生产厂商的不同而不同，炉排有水平布置，也有呈倾斜15°-26°布置，炉排设计分为预热段、燃烧段、燃烬段，段与段之间可以有垂直落差，也可没有落差。
垃圾在炉排上着火，热量不仅来自上方的辐射和烟气的对流，还来自垃圾层内部。
在炉排上已着火的垃圾在炉排的特殊作用下，使垃圾层强烈地翻动和搅动，引起垃圾底部开始着火，连续的翻动和搅动使垃圾层松动，透气性加强，有助于垃圾的着火和燃烧。
炉拱设计要考虑烟气流有利于热烟气对新入垃圾的热辐射预热干燥和燃烬区垃圾的燃烬。
配风设计要确保空气在炉排上垃圾层分布均匀，并合理使用一、二次风。
对于成分复杂的垃圾，炉温太高时，物料熔融结块，炉排、炉壁易烧坏，同时产生过多的氧化氮；炉温太低时，烟气滞留时间过短，产生不完全燃烧，对人体有严重危害的二恶英难以完全分解。
因此，炉膛出口温度应保证不低于850℃，烟气滞留时间不低于2s。
目录1、生活垃圾焚烧生成物概述1.1焚烧产生物质的组成及危害1.2焚烧危害物质的控制措施2、生活垃圾焚烧设备2.1生活垃圾焚烧设备基本概述2.1.1焚烧系统2.1.2燃烧空气系统2.1.3点火及辅助燃烧系统2.1.4焚烧炉系统2.2余热锅炉系统2.2.1余热锅炉的结构形式2.2.2余热锅炉本体2.2.3锅炉排污系统2.2.4清灰装置2.2.5加药、取样系统2.2.6主要设备选型（暂定）2.2.7蒸汽量计算3、生活垃圾焚烧烟气净化系统3.1生活垃圾焚烧烟气净化基本概述3.2湿法脱酸装置3.3半干法脱酸装置3.4干法脱酸装置3.5本工程工艺介绍1、生活垃圾焚烧生成物概述1.1焚烧产生物质的组成及危害焚烧产生的物质由残渣、烟气组成。
垃圾焚烧烟气的主要成分由N2、02、CO2、H2O组成，其含量占烟气容量的99%,这部分对环境危害较小或无危害。
焚烧烟气中还含有约1%对环境有较大影响的污染物，其中包括以下四类：♦颗粒物（粉尘）♦酸性气体：氯化氢（HCL）、氟化氢（HF）、硫氧化物（SOx）、氮氧化物（NOx）♦重金属汞（Hg）、铅（Pb）、铬（Cd）、其他重金属及化合物♦有机剧毒性污染物二嗯英（PCDDs）、呋喃（PcDFs）垃圾焚烧飞灰（粉尘）是焚烧过程中产生的微小无机颗粒状物质，主要是：1、被燃烧空气和烟气吹起的小颗粒灰分。
2、未充分燃烧的碳等可燃物。
3、因高温而挥发的盐类和重金属等在烟气冷却净化处理过程中凝缩或发生化学反应而产生的物质。
粉尘的产生量及粉尘的组合与城市生活垃圾的性质和燃烧方法、燃烧设备有直接关系。
机械炉排生活垃圾焚烧炉炉膛出口粉尘量一般为1〜6g/m3（标），换算成垃圾燃烧量，一般为1T干垃圾燃烧量为10〜45KG。
粉尘（颗粒物）有哪些危害？颗粒物的粒径越小越容易进入肺泡，危害也就越大。
细小颗粒物中会含有CrCu、Ni、Zn、Pb、Mn、Sb、Se、Cd等重金属，其中对人体危害大的重金属如Cr、Cd、Ni、Pb、Se主要集中于小于3Hm的颗粒物中。
