ECS-100系统介绍(垃圾焚烧炉行业)20101027

ECS-100系统SOE系统使用手册浙江中控技术股份有限公司声明严禁转载本手册的部分或全部内容。

在不经预告和联系的情况下，本手册的内容有可能发生变更，请谅解。

本手册所记载的内容，不排除有误记或遗漏的可能性。

如对本手册内容有疑问，请与我公司联系。

文档标志符定义警告：标示有可能导致人身伤亡或设备损坏的信息。

WARNING: Indicates information that a potentially hazardous situation which, if not avoided,could result in serious injury or death.电击危险：标示有可能产生电击危险的信息。

Risk of electrical shock: Indicates information that Potential shock hazard where HAZARDOUSLIVE voltages greater than 30V RMS, 42.4V peak, or 60V DC may be accessible.防止静电：标示防止静电损坏设备的信息。

ESD HAZARD: Indicates information that Danger of an electro-static discharge to whichequipment may be sensitive. Observe precautions for handling electrostatic sensitive devices注意：提醒需要特别注意的信息。

ATTENTION: Identifies information that requires special consideration.提示：标记对用户的建议或提示。

目录1 SOE系统概述..........................................................................................................................................1-12 SOE主卡FW422（B）...........................................................................................................................2-1 2.1 基本说明...............................................................................................................................................2-12.1.1 FW422 SOE系统主卡的功能特点............................................................................................2-12.1.2 SOE系统主卡FW422适用系统...............................................................................................2-1 2.2 原理说明...............................................................................................................................................2-1 2.3 使用说明...............................................................................................................................................2-22.3.1 LED指示灯说明........................................................................................................................2-32.3.2 地址拨码开关设置....................................................................................................................2-32.3.3 掉电保护设置............................................................................................................................2-42.3.4 端口说明....................................................................................................................................2-52.3.5 主卡安装....................................................................................................................................2-72.3.6 主卡秒脉冲同步线安装............................................................................................................2-8 2.4 性能指标.............................................................................................................................................2-122.5 应用注意事项.....................................................................................................................................2-123 SOE从卡FW369（B）...........................................................................................................................3-1 3.1 基本说明...............................................................................................................................................3-1 3.2 使用说明...............................................................................................................................................3-13.2.1 LED指示灯说明........................................................................................................................3-23.2.2 跳线说明....................................................................................................................................3-23.2.3 端子板选择................................................................................................................................3-23.2.4 拨码开关说明............................................................................................................................3-33.2.5 接口特性....................................................................................................................................3-4 3.3 性能指标...............................................................................................................................................3-4 3.4 工程应用说明.......................................................................................................................................3-53.4.1 通信线与同步线........................................................................................................................3-53.4.2 使用机笼槽位说明....................................................................................................................3-64 SSOE软件................................................................................................................................................4-1 4.1 软件概述...............................................................................................................................................4-1 4.2 软件安装...............................................................................................................................................4-14.2.1 软件安装运行环境....................................................................................................................4-14.2.2 软件安装步骤............................................................................................................................4-14.2.3 软件卸载....................................................................................................................................4-8 4.3 主界面介绍...........................................................................................................................................4-84.3.1 菜单栏........................................................................................................................................4-94.3.2 工具栏......................................................................................................................................4-104.3.3 运行信息界面..........................................................................................................................4-104.3.4 设备配置界面..........................................................................................................................4-114.3.5 服务器配置界面......................................................................................................................4-124.3.6 数据浏览界面..........................................................................................................................4-13 4.4 使用说明.............................................................................................................................................4-134.4.1 参数设置..................................................................................................................................4-134.4.2 启动服务..................................................................................................................................4-194.4.3 运行信息..................................................................................................................................4-194.4.4 数据浏览..................................................................................................................................4-214.4.5 SOE浏览器使用......................................................................................................................4-234.4.6 时间同步服务器使用..............................................................................................................4-305 工程应用举例..........................................................................................................................................5-1 5.1 应用说明...............................................................................................................................................5-1 5.2 卡件设置...............................................................................................................................................5-1 5.3 SOE网络连接.......................................................................................................................................5-35.3.1 SOE主卡与SOE从卡的连接...................................................................................................5-35.3.2 SOE主卡之间的秒脉冲同步线连接.........................................................................................5-45.3.3 SOE主卡与服务器的连接........................................................................................................5-45.3.4 SOE服务器与SOE客户端的连接...........................................................................................5-5 5.4 SOE组态...............................................................................................................................................5-5 5.5 SOE事件查看.......................................................................................................................................5-7 5.6 运行信息查看.......................................................................................................................................5-85.7 客户端数据浏览...................................................................................................................................5-96 资料版本说明..........................................................................................................................................6-11 SOE系统概述SOE（Sequence of Event）是事件顺序的英文简称。

浙大中控ECS-100系统在建峰热电厂四号炉上的应用作者：冯雷杨鹏来源：《中国新技术新产品》2012年第05期摘要：本文着重介绍了建峰热电厂四号炉DCS系统的软硬件配置、功能及组态应用实例。

关键词：DCS系统主控卡数据转发卡网络组态中图分类号：F416.61文献标识码：A1硬件配置及网络结构建峰热电厂四号炉DCS系统采用的是浙江中控技术股份有限公司提供的ECS-100控制系统，该系统是浙江中控技术股份有限公司针对国内外大中型DCS控制系统所研发的一套技术较成熟，功能较完善、性能较稳定的控制系统。

建峰热电厂四号炉DCS系统根据设计院提供的I/O测点清单、锅炉厂家提供的测点布置图以及生产工艺流程的需要配置了一台工程师站、两台操作员站和一台值长站，同时配置了两个过程控制柜、一个继电器柜及一个电源柜。

对于本套控制系统的核心部件：主控卡、数据转发卡及现场I/O卡件配置的均是浙江中控技术股份有限公司最先进、最成熟、运算速度最快的卡件，上述硬件配置的具体参数及功能介绍如下：2 各操作站硬件配置说明2.1 工程师站配置及功能工程师站配置的是一套DELL奔腾D双核工业机，并配有标准鼠标键盘及专用操作员键盘。

工程师站的主要功能是：实现控制回路组态，画面生成，报表生成，过程趋势和参数整定等工作，同时可以兼作操作员站和历史站。

2.2 操作员站及值长站配置及功能操作员站及值长站硬件配置与工程师站相同，操作员站能为电厂运行人员提供直接和直觉的访问方式，能使运行人员实时监控现场设备的运行状况，并能对现场重要设备进行启、停操作，同时反馈设备状态。

值长站的功能主要是将现场设备的实时运行状况反映给值长，使其能够及时有效地协调和调度各车间运行人员，保证系统安全、稳定运行，值长站的操作权限最低，只能起监控作用，不能进行操作。

3 主控卡件及现场I/O卡件配置及功能3.1主控卡配置及功能主控卡相当于是整套DCS系统的大脑及神经系统，是控制站软硬件的核心，用以协调控制站内软硬件关系和各项控制任务。

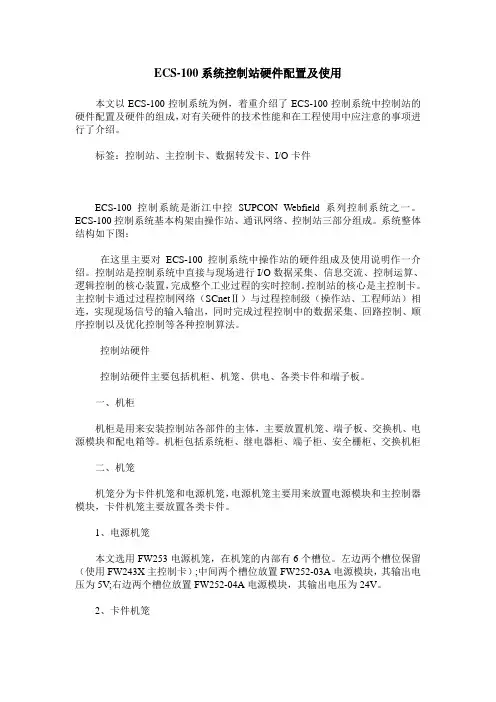

ECS-100系统控制站硬件配置及使用本文以ECS-100控制系统为例，着重介绍了ECS-100控制系统中控制站的硬件配置及硬件的组成，对有关硬件的技术性能和在工程使用中应注意的事项进行了介绍。

标签：控制站、主控制卡、数据转发卡、I/O卡件ECS-100控制系統是浙江中控SUPCON Webfield系列控制系统之一。

ECS-100控制系统基本构架由操作站、通讯网络、控制站三部分组成。

系统整体结构如下图：在这里主要对ECS-100控制系统中操作站的硬件组成及使用说明作一介绍。

控制站是控制系统中直接与现场进行I/O数据采集、信息交流、控制运算、逻辑控制的核心装置，完成整个工业过程的实时控制。

控制站的核心是主控制卡。

主控制卡通过过程控制网络（SCnetⅡ）与过程控制级（操作站、工程师站）相连，实现现场信号的输入输出，同时完成过程控制中的数据采集、回路控制、顺序控制以及优化控制等各种控制算法。

控制站硬件控制站硬件主要包括机柜、机笼、供电、各类卡件和端子板。

一、机柜机柜是用来安装控制站各部件的主体，主要放置机笼、端子板、交换机、电源模块和配电箱等。

机柜包括系统柜、继电器柜、端子柜、安全栅柜、交换机柜二、机笼机笼分为卡件机笼和电源机笼，电源机笼主要用来放置电源模块和主控制器模块，卡件机笼主要放置各类卡件。

1、电源机笼本文选用FW253电源机笼，在机笼的内部有6个槽位。

左边两个槽位保留（使用FW243X主控制卡）;中间两个槽位放置FW252-03A电源模块，其输出电压为5V;右边两个槽位放置FW252-04A电源模块，其输出电压为24V。

2、卡件机笼本文选用FW212卡件机笼，在机笼的内部有20个槽位，从左至右放置2块主控制卡（FW243X）、数据转发卡2块、16块I/O卡。

当I/O槽位未安装I/O 卡件时，应有空位槽位保护卡填充。

三、控制站各类卡件控制站各类卡件包括主控卡、数据转发卡、I/O卡件1、主控制卡主控制卡是ECS-100控制系统的核心单元，具有控制运算、数据采集和通讯处理等功能。

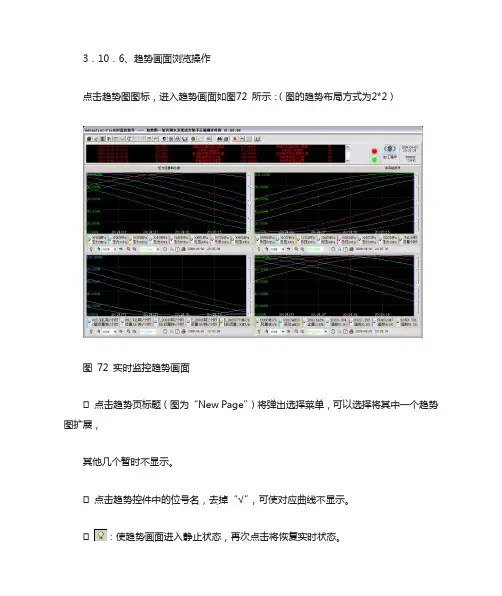

3．10．6、趋势画面浏览操作点击趋势图图标，进入趋势画面如图72 所示：（图的趋势布局方式为2*2）图72 实时监控趋势画面点击趋势页标题（图为“New Page”）将弹出选择菜单，可以选择将其中一个趋势图扩展，其他几个暂时不显示。

点击趋势控件中的位号名，去掉“√”，可使对应曲线不显示。

：使趋势画面进入静止状态，再次点击将恢复实时状态。

：显示前一页或后一页趋势画面。

：选择每次翻过一页的百分之几。

：减少和增加记录点数。

记录点数越多，趋势曲线越紧缩。

：选择在控件中显示哪个位号的纵坐标。

：时间和位号设置（图73 所示）。

图73 历史趋势时间和位号设置对话框起始时间、终止时间：用于选择需要查看的曲线段，在显示的有效范围内起始时间应比终止时间小100 秒以上。

时间间隔：单位为：时：分：秒，不能超过23：59：59。

数据点数：范围在100～1200 之间。

位置格式：可以选择在曲线图里面或是外面。

显示间隔：1～10 之间的整数。

终止时间－起始时间＝时间间隔*数据点数。

：设置趋势图的显示特性。

如图74所示图74 趋势设置趋势布局：分别对一些选项进行选择，包括是否显示滑动条、工具条、数值坐标、时间坐标等以及显示的各位号信息进行设置。

数值坐标设置：对数值坐标的上下限及其他内容进行设置。

曲线图设置：对颜色、网格线及网格进行设置。

：趋势图画面刷新。

：打印属性设置，如图75 所示，设置完毕后，点击确定即可打印指定位号的趋势曲线。

图75 趋势图打印设置3．11、附录：系统各类卡件的功能、安装方法，拨码、跳线设置方法：1、主控卡FW243：地址范围2-31，周期100ms-5s2、主控卡FW243X：地址范围2-127，周期50ms-5s3、主控卡FW247：地址范围2-127，周期50ms-5s4、数据转发卡FW233地址范围0-155、数据转发卡FW233地址范围0-156、标准信号输入卡FW351：接收8路点点隔离的标准II、III型电压、电流信号。

一 ECS-100 系统概述简介：ECS-100控制系统是浙江中控技术有限公司SUPCON WebField系列控制系统之一，是浙江中控为适应网络技术的发展，特别是Internet、Web技术的发展而推出的基于网络技术的控制系统。

该系统融合了最新的现场总线技术、嵌入式软件技术、先进控制技术与网络技术，实现了多种总线兼容和异构系统综合集成。

各种国内外DCS、PLC及现场智能设备都可以接入到ECS-100系统中，实现企业的自动控制。

1．1、系统总貌1．2、系统冗余1．3、单个控制区域系统规模ECS-100系统站点容量最高可达31个冗余的控制站和32个操作站节点，系统容量达到20000点。

可根据I/O规模大小决定控制站数量，操作站节点可根据用户操作的不同决定配置的数量与规格。

历史数据库容量：20000点，典型6个月1．4、系统性能1、工作环境工作温度：（0-50）℃存放温度：（－40-70）℃工作湿度：10%~90%，无凝露存放湿度：5%~95%，无凝露大气压力：（62-106）kPa，相当于海拔4000米振动（工作）：振动频率范围为（10-150）Hz，允许的位移峰幅值为0.075mm，加速度小于9.8m/s22、电源性能控制站：双路供电，220 VAC±10%，50 Hz±5％，最大(单个机柜)650W，功率因数校正（符合IEC61000-3-2 标准）。

操作员站、工程师站和多功能站：220 VAC±10%，50 Hz±5％，最大400W。

3、接地电阻在普通场合接地电阻不大于4欧姆，在变电所、电厂及有大型用电设备等场合接地电阻不大于1欧姆。

4、运行速度采样和控制周期：50毫秒-5.0秒（逻辑控制），100毫秒-5.0秒（回路控制）；双机切换时间：小于一个控制周期；双机冗余同步速度：16.5Mbps。

1．5、系统基本硬件组成操作站结点：包括工程师站：工程师的组态和维护平台操作员站：操作人员完成过程监控管理任务的人机界面服务器站：可与企业管理计算机网（ERP或MIS）交换信息，实现企业网络环境下的实时数据和历史数据采集数据管理站：用于实现系统与外部数据源的通信，从而实现过程控制数据的统一管理。

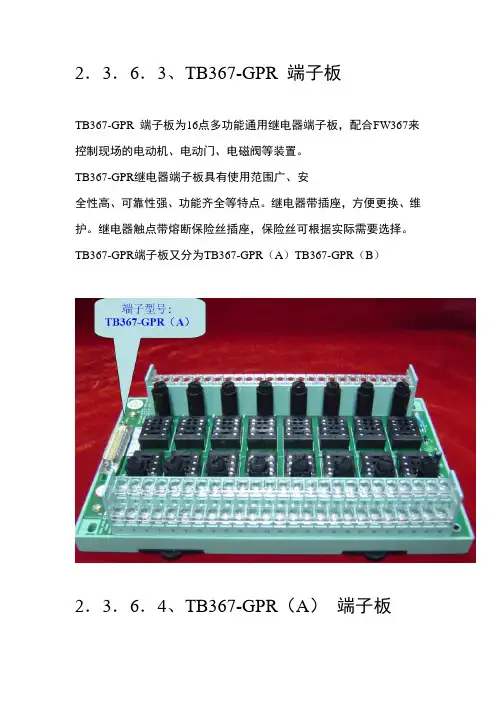

2．3．6．3、TB367-GPR 端子板TB367-GPR 端子板为16点多功能通用继电器端子板，配合FW367来控制现场的电动机、电动门、电磁阀等装置。

TB367-GPR继电器端子板具有使用范围广、安全性高、可靠性强、功能齐全等特点。

继电器带插座，方便更换、维护。

继电器触点带熔断保险丝插座，保险丝可根据实际需要选择。

TB367-GPR端子板又分为TB367-GPR（A）TB367-GPR（B）2．3．6．4、TB367-GPR（A）端子板2．3．6．5、TB367-GPR（B）端子板2．4、操作员站、工程师站硬件2.4.1、操作员站◆操作人员完成过程监控任务的操作平台。

◆PC机或工控机作硬件平台显示器主机（PC）操作员键盘、鼠标操作员狗◆WINDOWS NT/2000操作系统2.4.2、工程师站◆用于工程设计、系统扩展或维护修改。

◆PC机或工控机作硬件平台（可以由操作员站硬件代替）显示器主机（PC）工程师键盘、鼠标工程师狗◆WINDOWS NT/2000操作系统2．5、系统接地示意图注：汇流排已经安装于机柜以及操作台内部。

机柜内以及操作台内部的接地线路至汇流排的接线在出厂发货前已经完成并通过检测。

三软件部分3．1、系统概述AdvanTrol-Pro 软件包是基于Windows2000 操作系统的自动控制应用软件平台，在SUPCON WebField 系列集散控制系统（Distributed Control System—DCS）中完成系统组态、数据服务和实时监控功能。

AdvanTrol-Pro 软件使用说明书分为两部分：系统使用说明书和在线帮助。

系统使用说明书按控制系统组态工作流程介绍软件包中各软件的主要功能、使用方法及相互间关系。

适合于初次使用AdvanTrol-Pro 软件的工程师掌握控制系统的组态工作流程和各软件的基本使用方法。

使用说明书虽然是按各个章节来写，但各章之间存在一定的联系。
