20091214 全国垃圾焚烧发电厂 炉型分类一览表

生活垃圾焚烧工艺及设备选型1垃圾焚烧炉型选择1.1垃圾焚烧炉型概述焚烧炉是垃圾焚烧处理工艺中的核心设备，它对整体工艺路线、焚烧效果、工程造价、经济效益等，都起着至关重要的作用。

为此，在焚烧炉型选择上，务必十分慎重。

影响垃圾焚烧锅炉炉型选择的因素主要有以下两个方面：1、燃料适应性垃圾特性是选择炉型的最基本资料。

生活垃圾的含水率高，随季节热值变化较大，因此对焚烧炉在垃圾的干燥、着火燃烧和适应较大范围热值变化方面有较高的要求。

2、技术要求应选择国内广泛应用、技术成熟度高，具有较大的单元处理规模，锅炉效率较高的焚烧炉。

要求设备运行费用较低、操作管理方便、备品备件供应价格合理，供应及时等。

经过了几十年垃圾焚烧运营和发展，目前国内外用于垃圾焚烧的典型炉型主要包括机械炉排焚烧炉、流化床焚烧炉、热解气化焚烧炉与回转窑焚烧炉等四类。

1.2 机械炉排焚烧炉机械炉排炉采用层状燃烧技术，具有对垃圾的预处理要求不高，对垃圾热值适应范围广，运行及维护简便等优点，是目前世界最常用、处理量最大的城市生活垃圾焚烧炉。

机械炉排焚烧炉根据炉排的结构和运动方式不同而形式多样，但燃烧的基本原理大致相同，垃圾在炉排上进行层状燃烧，经过干燥、燃烧、燃烬后灰渣排出炉外，各种炉排都会采取不同的方式使垃圾料层不断得到松动以及使垃圾与空气充分接触，从而达到较理想的燃烧效果。

垃圾的燃烧空气由炉排底部送入，根据垃圾热值与水份不同，送入炉排风可以是热风或是冷风，不同的炉排结构其炉排透风方式各异。

图Ll机械炉排炉根据炉排的结构形式，机械炉排焚烧炉可分为：往复式炉排炉和滚筒式炉排炉。

往复式炉排炉按其运动方式和结构形式分为顺推式往复炉排与逆推式往复炉排。

一般往复式炉排由成排相间布置的运动炉排片组与固定炉排片组构成。

运动炉排片组在推动垃圾向炉渣出口方向移动时，把部分新垃圾推到下一层已经燃烧的垃圾层上，返回时又会把部分已经燃烧的垃圾带入未燃烧垃圾的底部，达到对垃圾层较强的拨火作用，增强垃圾与空气的接触，并使垃圾层疏松、透气性加强，强化燃烧。

垃圾焚烧炉排炉分类及特点作者：贡志锋来源：《数字化用户》2013年第14期【摘要】本文简单介绍了城市生活垃圾焚烧炉的发展概况，详细介绍了生活垃圾焚烧炉的分类及各种炉排的技术特点。

通过了解机械炉排的分类有助于选择合适的炉膛形状及炉排形式，保证高质量的垃圾焚烧。

【关键词】焚烧炉焚烧炉分类炉排机械炉排炉从18世纪开始，生活垃圾已经开始集中收集和堆放，但是集中堆放造成严重的环境污染问题，到19世纪开始出现焚烧处理垃圾的方式，但是方法比较简单。

进入19世纪末机械焚烧炉开始出现，并应用于垃圾焚烧处理。

经过100多年的发展，垃圾焚烧技术有了显著进步。

目前应用于垃圾焚烧的各种型号的垃圾焚烧炉有数百种，根据不同的分类方法可以分为以下几类。

一、按处理方式分类最具代表性的城市生活垃圾焚烧炉有：层燃焚烧炉、流化床焚烧炉、回转窑焚烧炉。

其中层燃焚烧炉按炉排形势，又分为滚动炉排、链条炉排、水平往复炉排、顺推倾斜往复炉排、逆推倾斜往复炉排等。

其中层燃机械炉排炉技术可靠，处理量大，维护方便，较适合我国生活垃圾处理的现状。

流化床焚烧炉可分为循环流化床及沸腾炉，最大优点是可以达到完全的燃烧效果并对有害物质进行最彻底的破坏，一般排出炉外的未燃物均在1%左右，是几种方式中燃烧最充分的[1]。

回转窑锅炉在城市生活垃圾处理中应用较少，主要应用于焚烧特种垃圾及污泥。

二、按炉膛形状分类炉排炉能否将垃圾进行充分燃烧，主要是保证3T+E原则（Temperature——炉膛燃烧温度，Time——烟气在炉膛内的停留时间，Turbulence——燃烧烟气湍流程度，Ex-cessoxygen——过热空气量）。

炉膛燃烧烟气紊流程度主要和炉膛结构和尺寸，二次风布置有关。

炉膛形状主要分为3种类型，顺流式、逆流式、混流式（见下图1）。

顺流式焚烧炉炉膛进口设在焚烧炉尾部，烟气流向与垃圾运动方向相同，适用于低水分，高热值垃圾。

顺流式主要应用在欧美等发达国家，在国内应用较少。

城市垃圾焚烧发电厂锅炉炉型的选择摘要：介绍了某地级市新建城市垃圾焚烧厂焚烧炉炉型的确定方案，结合该城市生活垃圾特性和环境特点，通过工艺过程和技术经济的分析与比较，为焚烧炉炉型的选择提供参考。

关键词：生活垃圾；热值；焚烧；流化床；炉排炉1概述某地级市(川西南)垃圾焚烧发电厂项目，厂址距市中心约30公里，紧邻城市垃圾填埋场。

设计规模800t/d，焚烧处理该市以及周边区县的城市生活垃圾，并利用余热发电。

项目建设2条焚烧线，选用2台额定处理量为400t/d，最大处理量500 t/d的垃圾焚烧炉，单台余热锅炉额定产蒸汽量42以亿最大产蒸汽量48t/h。

1.1垃圾特点重庆市环境卫生监测站于2010年12月对该市及周边地区的生活垃圾就成分、含水率、热值进行检测。

从检测结果看出该市及周边地区的生活垃圾具有如下特点：(1)含水率高。

一般约在50%〜60%,而发达国家约为 25〜45%；(2)热值较低。

收到基垃圾平均低位发热值为3200〜4500 kJ/kg,发达国家为 8300〜12500kJ/kg；(3)成分复杂。

由于该市城市垃圾未实行分类收集和分检，同时由于不同地域、不同季节、不同生活水平也使垃圾的成分相去甚远，垃圾中的有机物和可燃物比例低于沿海等发达城市。

1.2垃圾热值确定该城市生活垃圾化学特性见表1：014.png对该市生活垃圾的热值情况分析如下：(1)参考本地垃圾和周边垃圾热值状况。

成都市2004 年一月至九月垃圾热值在2219〜9353kJ/kg之间波动，平均热值为5557kJ/kg。

重庆市2001年一月至2001年十二月垃圾热值在3874〜5204kJ/kg之间波动。

(2)垃圾热值随季节波动情况：一年内夏季热值最低，冬季最高，相差1465〜2930kJ/kg。

(3)常年垃圾热值波动范围：垃圾处理厂运行期30年，根据我国经济增长水平，随着市民生活水平逐步提高，垃圾热值相应增大，沿海经济发达地区的垃圾热值明显高于内地城市就是例证。

论述生活垃圾焚烧发电厂的炉型选择【摘要】本文对设计中焚烧炉炉型的选择进行了探讨与分析。

分析认为，炉排炉及循环流化床焚烧炉与机械炉排焚烧炉相比，在燃料的适应性、二次污染物排放、灰渣综合利用，以及低热值垃圾焚烧处理方面具有明显优势。

建议垃圾焚烧应尽可能选用循环流化床锅炉。

【关键词】垃圾发电；垃圾焚烧；循环流化床；焚烧炉；炉排炉目前，世界上焚烧炉的种类较多，主要为四大类型：炉排型垃圾焚烧炉、流化床垃圾炉、回转窑垃圾焚烧炉和垃圾热解气化焚烧炉。

下面对这四种炉型分别进行介绍。

1 炉排炉型焚烧炉机械炉排炉技术作为世界主流的垃圾焚烧炉技术，技术成熟、可靠，其应用前景广阔，发展空间较大。

这种焚烧炉因为具有对垃圾的预处理要求不高，对垃圾热值适应范围广，运行及维护简便等优点，是目前在处理城市垃圾中使用最为广泛的焚烧炉。

该类型焚烧炉型式很多，主要有固定炉排（主要是小型焚烧炉）、链条炉排、滚动炉排、倾斜顺推往复炉排、倾斜逆推往复炉排等。

为使垃圾燃烧过程稳定，炉排型焚烧关键是炉排。

炉排的布置、尺寸、形状随着垃圾水分、热值的差异以及生产厂商的不同而不同，炉排有水平布置，也有呈倾斜15°-26°布置，炉排设计分为预热段、燃烧段、燃烬段，段与段之间可以有垂直落差，也可没有落差。

垃圾在炉排上着火，热量不仅来自上方的辐射和烟气的对流，还来自垃圾层内部。

在炉排上已着火的垃圾在炉排的特殊作用下，使垃圾层强烈地翻动和搅动，引起垃圾底部开始着火，连续的翻动和搅动使垃圾层松动，透气性加强，有助于垃圾的着火和燃烧。

炉拱设计要考虑烟气流有利于热烟气对新入垃圾的热辐射预热干燥和燃烬区垃圾的燃烬。

配风设计要确保空气在炉排上垃圾层分布均匀，并合理使用一、二次风。

对于成分复杂的垃圾，炉温太高时，物料熔融结块，炉排、炉壁易烧坏，同时产生过多的氧化氮；炉温太低时，烟气滞留时间过短，产生不完全燃烧，对人体有严重危害的二恶英难以完全分解。

因此，炉膛出口温度应保证不低于850℃，烟气滞留时间不低于2s。

我的中国梦演讲稿演讲稿可以按照用途、性质等来划分，是演讲上一个重要的准备工作。

在当今社会生活中，我们可以使用演讲稿的机会越来越多，你所见过的演讲稿是什么样的呢？下面是店铺帮大家整理的我的中国梦演讲稿，仅供参考，希望能够帮助到大家。

我的中国梦演讲稿1亲爱的老师、同学们：大家好！说到梦想，我们每一个人都有属于自己的梦，并且都在为梦想去努力，每一个群体都有属于他们的梦，那是一种追求和憧憬。

而我的梦，就是中国梦。

中国的梦，等着我们去实践。

“不要浪费”这句话，我相信是每一个父母都从小就教育我们的。

可又有多少人听进去了呢？如果真的人人都能做到不浪费，那为何还会有360多万元一顿的天价晚宴？中午，来到学校食堂，你就会发现餐桌上有许多菜都没有动过。

它们的结局只有一个，就是全部被到进泔水桶。

据统计，全国有将近50%的饭菜会被浪费掉。

但当你在浪费的时候，又有多少的山区人民是在挨饿啊！现在的人真是无所不能，山可以炸平，湖可以填平，可以征服大自然，可以飞到地球外边去。

可是，有没有人想过，这一切都是会付出代价的。

山峰没有从前那么壮丽了，湖水没有从前那么碧绿了，大海没有从前那么湛蓝了。

只是，生病的人口变多了，沙漠比以前更广阔了，水源比以前更枯竭了，天上的那个洞变得更大了。

这一切都不是我们所希望的，但也都是确确实实地存在的。

所以，我们只能从现在起，抓紧时间，尽自己的一份力量，努力把属于我们的中国变得更加美好。

在我的中国梦里，有一个敢于说“不”的政府。

它能够在奥运会上，在运动员遭遇不公的时候，勇敢地站出来说“不”，而不是沉默着冷眼旁观；它能够在中国南海领土主权遭到质疑与挑衅的时候，勇敢站出来说“不”，而不是一次又一次发表毫无意义的强烈谴责。

在我的中国梦里，还有这样一群人。

他们敢于抵制日货，他们敢于救起倒在血泊中的孩子，他们敢于扶起摔倒的老人，他们敢于质询、敢于揭露，他们能够在了解这个国家的阴暗面后，依然爱他如生命，会为了这些中国梦而奋斗。

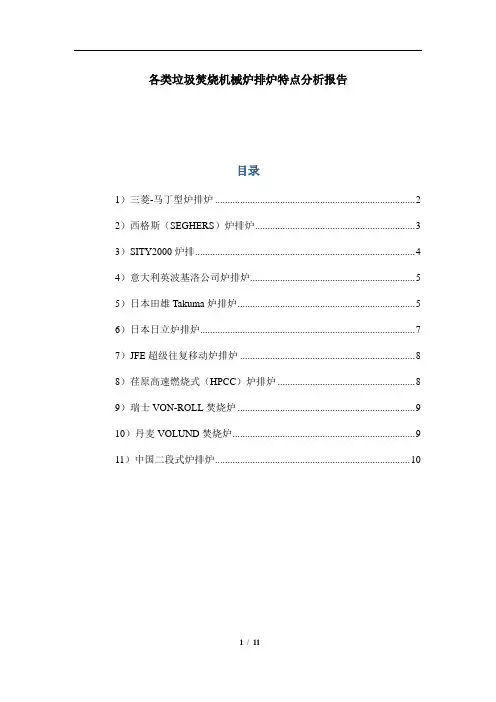

各类垃圾焚烧机械炉排炉特点分析报告目录1）三菱-马丁型炉排炉 (2)2）西格斯（SEGHERS）炉排炉 (3)3）SITY2000炉排 (4)4）意大利英波基洛公司炉排炉 (5)5）日本田雄Takuma炉排炉 (5)6）日本日立炉排炉 (7)7）JFE超级往复移动炉排炉 (8)8）荏原高速燃烧式（HPCC）炉排炉 (8)9）瑞士VON-ROLL焚烧炉 (9)10）丹麦VOLUND焚烧炉 (9)11）中国二段式炉排炉 (10)机械炉排炉早期在煤的燃烧中得到广泛应用，现在在垃圾的焚烧历程中发展成为技术最成熟、处理规模较大的生活垃圾焚烧炉。

机械炉排炉的关键设备是焚烧炉排，各种炉排炉的最大区别也在于炉排的结构型式和运动方式，国内几种应用较广的型式有：逆推式炉排炉、顺推式炉排炉及往复翻动式炉排炉等。

著名的日本三菱、比利时西格斯（SEGHERS）、法国ALSTOM（SITY2000焚烧技术已被德国马丁公司收购）、德国DBA、日本田熊、丹麦VOLUND、瑞士VON-ROLL等均开发、制造出适应中国高水分、低热值垃圾的大型炉排炉。

几种主要的机械炉排炉简述如下：1）三菱-马丁型炉排炉MARTIN焚烧炉是德国（MARTIN）公司的焚烧技术，该技术已有几十年使用经验，在世界各地应用很广，世界上许多公司对这一技术加以发展。

我国深圳市市政环卫综合处理厂，中山市中心组团垃圾电厂，广州李坑垃圾电厂已使用三菱-马丁炉排炉。

三菱—马丁炉排炉是逆推式炉排炉。

炉排的炉排片分为两种，一种是固定炉排，另一种是活动炉排，这两种炉排按一定的斜度依次排列，这样，当炉排片上的垃圾在重力作用下向下移动的同时，垃圾料层下部受与重力方向相反的倾斜推力，使得一部分垃圾沿炉排表面相反方向移动，产生了向上运动，由此完成垃圾层的充分搅拌。

这种逆推式运动，具有许多传统顺推装置所不具备的特点：a）灼热的物料沿炉排表面向上滑动，使新加入的垃圾与灼热层混合在一起，因此干燥和着火可很快完成。

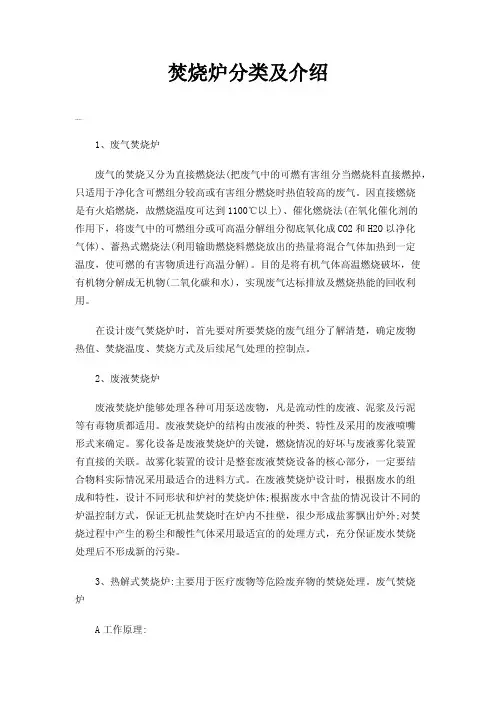

焚烧炉分类及介绍1、废气焚烧炉废气的焚烧又分为直接燃烧法(把废气中的可燃有害组分当燃烧料直接燃掉，只适用于净化含可燃组分较高或有害组分燃烧时热值较高的废气。

因直接燃烧是有火焰燃烧，故燃烧温度可达到1100℃以上)、催化燃烧法(在氧化催化剂的作用下，将废气中的可燃组分或可高温分解组分彻底氧化成CO2和H2O以净化气体)、蓄热式燃烧法(利用输助燃烧料燃烧放出的热量将混合气体加热到一定温度，使可燃的有害物质进行高温分解)。

目的是将有机气体高温燃烧破坏，使有机物分解成无机物(二氧化碳和水)，实现废气达标排放及燃烧热能的回收利用。

在设计废气焚烧炉时，首先要对所要焚烧的废气组分了解清楚，确定废物热值、焚烧温度、焚烧方式及后续尾气处理的控制点。

2、废液焚烧炉废液焚烧炉能够处理各种可用泵送废物，凡是流动性的废液、泥浆及污泥等有毒物质都适用。

废液焚烧炉的结构由废液的种类、特性及采用的废液喷嘴形式来确定。

雾化设备是废液焚烧炉的关键，燃烧情况的好坏与废液雾化装置有直接的关联。

故雾化装置的设计是整套废液焚烧设备的核心部分，一定要结合物料实际情况采用最适合的进料方式。

在废液焚烧炉设计时，根据废水的组成和特性，设计不同形状和炉衬的焚烧炉体;根据废水中含盐的情况设计不同的炉温控制方式，保证无机盐焚烧时在炉内不挂壁，很少形成盐雾飘出炉外;对焚烧过程中产生的粉尘和酸性气体采用最适宜的的处理方式，充分保证废水焚烧处理后不形成新的污染。

3、热解式焚烧炉:主要用于医疗废物等危险废弃物的焚烧处理。

废气焚烧炉A工作原理:热解炉是医疗废物在控氧条件下的热解区，废物由燃烧器点火开始燃烧，补风系统供给的空气分布在炉的下部，且风量只有废物燃烧所需化学计氧量的20%-40%，从而使得只有位于炉下部的废物完全燃烧，其燃烧释放的热能向上传递给上一层废物，上层废物吸收热量首先被烘干，进而热解，再到炭化，直到最终不再吸收热量后，热量再向更高层传递，由此废物逐渐在炉内自下而上形成燃烬层、燃烧层、碳化层、热解层和烘干层，各种化合物的长分子链逐步被断裂成短分子链，变成可燃气体。

最新常用六种垃圾焚烧炉炉型介绍常见的垃圾焚烧炉分为以下几种，这篇文章里给大家介绍了炉型工作原理和特点：1流化床焚烧炉2机械炉排焚烧炉3 回转式焚烧炉4 气化熔融焚烧炉5 脉冲抛式炉排焚烧炉6 CAO焚烧炉1 流化床焚烧炉工作原理：炉体是由多孔分布板组成，在炉膛内加入大量的石英砂，将石英砂加热到600℃以上，并在炉底鼓入200℃以上的热风，使热砂沸腾起来，再投入垃圾。

垃圾同热砂一起沸腾，垃圾很快被干燥、着火、燃烧。

未燃尽的垃圾比重较轻，继续沸腾燃烧，燃尽的垃圾比重较大，落到炉底，经过水冷后，用分选设备将粗渣、细渣送到厂外，少量的中等炉渣和石英砂通过提升设备送回到炉中继续使用。

特点：流化床燃烧充分，炉内燃烧控制较好，但烟气中灰尘量大，操作复杂，运行费用较高，对燃料粒度均匀性要求较高，石英砂对设备磨损严重，设备维护量大。

2 机械炉排焚烧炉工作原理：垃圾通过进料斗进入倾斜向下的炉排(炉排分为干燥区、燃烧区、燃尽区)，由于炉排之间的交错运动，将垃圾向下方推动，使垃圾依次通过炉排上的各个区域(垃圾由一个区进入到另一区时，起到一个大翻身的作用)，直至燃尽排出炉膛。

燃烧空气从炉排下部进入并与垃圾混合;高温烟气通过锅炉的受热面产生热蒸汽，同时烟气也得到冷却，最后烟气经烟气处理装置处理后排出。

特点：炉排的材质要求和加工精度要求高，要求炉排与炉排之间的接触面相当光滑、排与排之间的间隙相当小。

另外机械结构复杂，损坏率高，维护量大。

炉排炉造价及维护费用高，使其在中国的推广应用困难重重。

3 回转式焚烧炉工作原理：回转式焚烧炉是用冷却水管或耐火材料沿炉体排列，炉体水平放置并略为倾斜。

通过炉身的不停运转，使炉体内的垃圾充分燃烧，同时向炉体倾斜的方向移动，直至燃尽并排出炉体。

特点：设备利用率高，灰渣中含碳量低，过剩空气量低，有害气体排放量低。

但燃烧不易控制，垃圾热值低时燃烧困难。

4 气化熔融焚烧炉工作原理(荏原式)：生活垃圾于温度500~600 ℃的流化床内气化，流化床的空气过剩系数保持在0.1~0.3，流化床气体产物包括其中的未燃物、飞灰一起供立式(竖式)旋涡熔融炉，在约1350 ℃的温度下进行熔融燃烧，熔融燃烧室中的过剩系数为1.3，生活垃圾的热值要求6000kJ/kg以上(≈1433Kcal/kg，太原项目垃圾设计热值1300Kcal/kg) 。

全国垃圾焚烧发电厂炉型分类一览表序号名称1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18山东荷泽垃圾发电厂芜湖垃圾焚烧电厂杭州锦江垃圾焚烧发电厂郑州荥锦垃圾发电厂彭州市垃圾焚烧厂嘉兴垃圾焚烧发电厂东莞横沥垃圾焚烧发电厂宁波镇海垃圾发电厂深圳平湖垃圾焚烧热电厂无锡垃圾焚烧发电厂(一期) 许昌垃圾焚烧发电厂河南濮阳垃圾发电厂石家庄其力生活垃圾发电厂河南陕县垃圾发电厂太原城市生活垃圾焚烧厂大连垃圾焚烧发电厂哈尔滨垃圾焚烧发电厂衡水垃圾综合处理厂规模2× 2× 2× 3× 3× 2× 2×炉型流化床业主/投资商备注浙大异重循环流化床山东荷泽锦江环保能源有限公司/杭州锦江集团有限公司浙大异重循环流化床浙大异重循环流化床芜湖绿洲环保能源有限公司/杭州锦江集团有限公司杭州锦江绿色能源有限公司/杭州锦江集团有限公司浙大异重循环流化床郑州荥锦绿色环保能源有限公司/杭州锦江集团有限公司中科院循环流化床 /北京中科通用能源环保有限公司中科院循环流化床中科院循环流化床中科院循环流化床中科院循环流化床中科院循环流化床清华循环流化床清华循环流化床循环流化床循环流化床荏原流化床荏原流化床荏原流化床同方流化床炉排炉/北京中科通用能源环保有限公司 /北京中科通用能源环保有限公司 /北京中科通用能源环保有限公司 /德力西长江环保科技有限公司无锡市公用事业局/无锡益多环保热电有限公司/清华同方环境有限责任公司 /清华同方环境有限责任公司太原同舟能源有限公司/株式会社荏原制作所大连市城市建设管理局/株式会社荏原制作所等/株式会社荏原制作所市城管局管理/河北神华环境能源投资有限公司1宁波枫林垃圾发电厂3× 德国诺尔-克尔茨公司阶梯式顺推炉排炉宁波枫林绿色能源开发有限公司/2上海江桥垃圾焚烧厂3× 德国公司炉排炉上海市市容环境卫生管理局/上海环境投资有限公司等3上海浦东御桥垃圾焚烧厂3× 法国阿尔斯通公司炉排炉/上海浦东发展(集团)有限公司4重庆同兴垃圾发电厂2× 法国阿尔斯通公司炉排炉重庆钢铁集团三峰环境公司/重庆钢铁集团有限公司等5深圳龙岗平湖垃圾发电厂3× 三菱马丁逆推炉排三菱马丁逆推炉排三菱马丁逆推炉排三菱马丁逆推炉排三菱马丁逆推炉排比利时西格斯多级炉排炉比利时西格斯多级炉排炉比利时西格斯多级炉排炉深圳中联环保再生能源有限公司/深圳中联实业股份有限公司等6 7 8 9 10福建晋江垃圾焚烧发电厂广州李坑垃圾焚烧发电厂福州红庙岭垃圾发电厂中山中心垃圾焚烧发电厂深圳宝安白鸽湖垃圾焚烧厂4× 2×晋江市市政园林局/厦门创冠集团有限公司广州市环境卫生管理局/ /重庆三峰卡万塔环境产业有限公司中山市市政公用管理局/宝安区人民ZF/上海环境投资有限公司苏州市环境卫生管理局/中国光大国际有限公司常熟市建设局/上海浦东发展(集团)有限公司11 12苏州苏能垃圾发电有限公司常熟金嘉垃圾焚烧厂3×13深圳盐田垃圾焚烧发电厂2× 比利时西格斯多盐田区人民ZF/深圳能源环保有限公司级炉排炉14深圳市南山垃圾焚烧发电厂2×比利时西格斯多级炉排炉15深圳宝安老虎坑垃圾焚烧发电厂16深圳龙岗大工业区垃圾焚烧厂17贯庄垃圾处理工厂2×比利时西格斯多级炉排炉比利时西格斯多级炉排炉比利时西格斯多级炉排炉18厦门垃圾焚烧厂2×瑞士多级机械炉排炉19佛山顺德杏坛右滩垃圾焚烧发电厂20佛山南海环保发电厂4×美国公司脉冲抛式炉排炉美国公司脉冲抛式炉排炉21 22 23 24 25北京高安屯垃圾焚烧厂天津双港垃圾焚烧发电厂张家港垃圾发电厂江阴垃圾发电厂常州垃圾发电厂2× 3× 2× 2×田熊SN往复式炉排炉田熊SN往复式炉排炉田熊SN往复式炉排炉田熊SN往复式炉排炉田熊SN往复式炉排炉北京高安屯垃圾焚烧有限公司/金州控股有限公司天津市市容管理委员会/天津泰达环保有限公司张家港市建设局/金州控股有限公司江阴市建设局/金州控股有限公司常州市城管局/金州控股有限公司佛山市顺德区环境保护局/绿色动力国际控股有限公司等佛山市顺德区环境保护局/绿色动力国际控股有限公司/天津泰达环保有限公司在建龙岗区人民ZF/深圳能源环保有限公司宝安区人民ZF/深圳能源环保有限公司南山区人民ZF/深圳能源环保有限公司26 27上海闵行生活垃圾焚烧厂广州李坑二期垃圾焚烧发电厂4×机械炉排炉机械炉排炉上海市市容环境卫生管理局/上海环境投资有限公司广州市环境卫生管理局/28 29 30武汉关山环保资源电厂成都洛带垃圾焚烧发电厂东莞市厚街垃圾发电厂3× 2×机械炉排炉机械炉排炉成都市计委/上海环境投资有限公司东莞电化实业股份有限公司/上海开能新技术工程有限公司31温州东庄垃圾发电厂 + 伟明二段往复式炉排炉温州市瓯海区建设局/温州伟明环保工程有限公司32温州临江垃圾发电厂3× 伟明二段往复式炉排炉温州市市政园林局/温州伟明环保工程有限公司33温州永强垃圾发电厂伟明二段往复式炉排炉温州市市政园林局/温州伟明环保工程有限公司34温州苍南垃圾发电厂2× 伟明二段往复式炉排炉温州市苍南县人民ZF/温州伟明环保工程有限公司35苏州昆山鹿城垃圾发电厂3× 伟明二段往复式炉排炉昆山市城市管理执法局/温州伟明环保工程有限公司36海宁市垃圾焚烧处理项目三驱逆推往复式机械炉排炉/绿色动力国际控股有限公司 XX年初/37青岛市经济技术开发区垃圾焚烧处理项目三驱逆推往复式机械炉排炉/绿色动力国际控股有限公司 XX年初/38武汉市青山地区垃圾焚烧发电厂三驱逆推往复式机械炉排炉/绿色动力国际控股有限公司 XX年底/39常州市武进区垃圾焚烧发电厂三驱逆推往复式机械炉排炉/绿色动力国际控股有限公司 XX年7/XX年底40盐城市射阳县垃圾焚烧发电厂三驱逆推往复式机械炉排炉其他技术/绿色动力国际控股有限公司 XX年10/1沈阳市大辛垃圾发电厂加拿大瑞威热解。

【纠结】垃圾焚烧发电厂焚烧炉的选型关键词：垃圾焚烧发电回转窑循环流化床摘要：本文重点介绍了目前垃圾焚烧发电厂中常用的三种焚烧炉：机械炉排焚烧炉、回转窑焚烧炉和循环流化床焚烧炉。

从设备结构、运行原理等方面进行了对比和分析。

对影响垃圾焚烧炉选型的主要因素进行了分析讨论。

从对垃圾热值的适应性、燃烧效率、污染物控制和热能利用效率等方面综合考虑，循环流化床焚烧炉是一种较为合适的垃圾焚烧炉。

随着社会经济的发展，人们的日常生活水平也在逐步提高。

随之而产生的城市生活垃圾也越来越多。

目前，全球垃圾历年存储总量己达60亿t。

以北京市为例，2005年垃圾产量为14710t/d，并且垃圾的产生量呈高速增长趋势。

据专家预测及数据统计分析，2010年北京市每天产生的垃圾量为19000t。

随着生活水平的提高，人们对居住环境的要求也越来越高，大量的垃圾给人们的生活质量造成极大的影响。

垃圾中含有大量的细菌及有害物质，对人的身体健康产生极大的威胁。

因此，城市垃圾必须集中存储、处理。

大中型城市附近经常可以看见一座座的垃圾山，堆放这些垃圾需要占用大量的土地资源，使得可耕种的土地资源越来越少。

同时，垃圾中有色金属资源、有效能量不能回收，造成资源的巨大浪费，不符合国家提倡的发展循环经济的方针政策。

因此，垃圾处理问题己成为影响我国实现可持续发展战略目标的障碍之一。

表1国内部分城市典型城市垃圾组分城市垃圾的成分随地域的不同也不尽相同。

表1给出了国内五个大中型城市的垃圾成分分析。

由表1可知，我国城市垃圾的主要特点为：①水分高。

由表中可以看出，五个城市的垃圾含水率均在45%以上，到了夏季随着食物结构及含水量的变化，垃圾中的水分还会继续升高。

②热值低。

由表1可知，垃圾热值一般在2000kJ/kg～7000kJ/kg 左右。

目前，业内同意认为，垃圾热值在3349kJ/kg以上时才具有开发利用价值。

较为适宜进行焚烧发电的垃圾热值在6000kJ/kg以上。

我国垃圾焚烧厂机械炉排型式分析作者：李健峰来源：《山东工业技术》2016年第07期摘要：随着城市化进程的加快，垃圾围城在中国早已是普遍现象。

当前，城市生活垃圾累积堆存量已达80亿吨，占地80多万亩，且垃圾产生量仍以5%-8%的速度增长，占地量以平均每年4.8%的速度持续增长。

全国668个城市中，有2/3的城市处于垃圾包围之中，其中1/4已无填埋堆放场地，“垃圾围城”现象日趋严重，对公共环境和公众健康的危害也日益凸现，也给中国的城市敲响了警钟。

而在世界范围内，已有2000多座生活垃圾焚烧发电厂，欧盟于2001年就出台了填埋禁令，欧洲、日本等发达国家和地区70%-90%的生活垃圾均焚烧处理。

通过焚烧后，垃圾可以减容90%，减量80%。

据《“十二五”全国城镇生活垃圾无害化处理设施建设规划》，截止到2015年年底，我国投产和在建的生活垃圾焚烧发电厂超过300座。

垃圾焚烧发电将成为我国城市处理垃圾的主要方式。

关键词：垃圾焚烧；机械炉；分析DOI：10.16640/ki.37-1222/t.2016.07.0241 炉型工艺选择目前，在垃圾焚烧领域中技术成熟的焚烧炉型主要有机械炉排炉、流化床、回转窑，这三种炉型基本原理如下：1.1 机械炉排炉靠炉排的运动，使垃圾移动、翻转，与高温气体充分接触后燃烧燃烬。

根据炉排型式不同，炉排炉又分为往复式、顺推式、逆推式和阶梯式等。

1.2 流化床由预热后热空气吹动垃圾，使其呈流态化燃烧，未燃烬颗粒经炉内高温分离后，返回炉膛内循环燃烧燃烬。

1.3 回转窑垃圾在回转窑中翻转、前进燃烧，直至燃烬。

目前我国垃圾分类做得还很不到位，所以我国的垃圾存在着成分复杂，水分高，热值低的特点，而机械炉排炉具有垃圾适应性强，技术成熟，应用时间最早，是我国应用最广泛的垃圾焚烧炉型。

截止到2014年底已正式投运的181座生活垃圾焚烧设施中，炉排炉焚烧厂共133座，占73.5%；另外46座采用流化床技术，占25.4%；以及2座回转窑协同处理设施。

[键入文字]附图|国内外生活垃圾焚烧发电项目垃圾焚烧炉的炉型对比北极星固废网讯:随着近年来我国经济的飞速发展，城市化率水平也逐年提高，城市生活垃圾的收集、消纳及处理问题变得日益紧迫。

相比于传统的卫生填埋方式，生活垃圾焚烧方式更加环保、高效，且经济效益显着。

根据发改委印发的《“十三五”全国城镇生活垃圾无害化处理设施建设规划》中，垃圾焚烧在全国城镇生活垃圾处理方式中所占比例将由不同焚烧炉技术对比生活垃圾焚烧技术在我国起步较晚，在西方发达国家已有几十年甚至上百年的应用和发展。

受各个国家地理位置、工业技术特点及垃圾特性的影响，目前产生了几十种不同的垃圾焚烧处理工艺。

根据《生活垃圾焚烧处理工程技术规范》(GJJ90—2009)的相关要求及合理的商业运行需要，焚烧炉选型考虑要满足以下要求：(1)焚烧线的数量及单条焚烧线的规模应根据焚烧厂的处理规模、炉型的技术成熟程度等因素确定，宜设置2〜4 条焚烧线。

(2)所选锅炉应适合特大类、Ⅰ类、Ⅱ类垃圾焚烧厂。

特大类垃圾焚烧厂：全厂总焚烧能力2000t/d 及以上。

Ⅰ类垃圾焚烧厂：全厂总焚烧能力1200〜2000t/d(含1200t/d);Ⅱ类垃圾焚烧厂：全厂总焚烧能力600〜1200t/d(含600t/d)。

(3)垃圾在焚烧炉内应得到充分燃烧，燃烧后的炉渣热灼减率≤5%，二次燃烧室内烟气温度在≥850℃的条件下滞留时间不小于2s。

(避免二噁英产生)(4)在设计垃圾低位热值与下限低位热值范围内，应保证垃圾设计焚烧能力，并应适应全年内垃圾特性变化的要求。

(5)焚烧炉有超负荷处理能力，垃圾进料应可调节。

目前主流的焚烧炉的型式可分为机械炉排焚烧炉、流化床焚烧炉、旋转焚烧炉。

1 机械炉排焚烧炉1。

焚烧炉一、焚烧炉类型概述焚烧炉的结构型式与废物的种类、性质和燃烧形态等因素有关。

不同的焚烧方式有相应的焚烧炉与之相配合。

通常根据所处理废物对环境和人体健康的危害大小，以及所要求的处理程度，将焚烧炉分为城市垃圾焚烧炉、一般工业废物焚烧炉和危险废物焚烧炉三种类型。

不过，更能反应焚烧炉结构特点的分类方法，是按照处理废物的形态，将其分为液体废物焚烧炉、气体废物焚烧炉和固体废物焚烧炉三种类型。

液体废物焚烧炉的结构由废液的种类、性质和所采用的废液喷嘴的型式来决定。

炉型有立式圆筒炉、卧式圆筒炉、箱式炉、回转窑等。

一般按照采用的喷嘴型式和炉型进行分类，如液体喷射立式焚烧炉、转杯式喷雾卧式圆筒焚烧炉等。

气体废物焚烧炉相当于一个用气体燃料燃烧的炉子或固体废物焚烧炉的二次燃烧室，其构造及分类与液体废物焚烧炉相似。

固体废物焚烧炉种类繁多，主要有炉排型焚烧炉、炉床型焚烧炉和沸腾流化床焚烧炉三种类型。

但每一种类型的炉子又视其具体的结构又有不同的型式，具体分为以下几种类型。

(一)炉排型焚烧炉将废物置于炉排上进行焚烧的炉子称为炉排型焚烧炉。

1．固定炉排焚烧炉固定炉排焚烧炉只能手工操作、间歇运行，劳动条件差、效率低，拨料不充分时会焚烧不彻底。

最简单的是水平固定炉排焚烧炉。

废物从炉子上部投入后经人工扒平，使物料均匀铺在炉排上，炉排下部的灰坑兼作通风室，由出灰门处靠自然通风送人燃烧空气，也可采用风机强制通风。

为了使废物焚烧完全，在焚烧过程中，需对料层进行翻动，燃尽的灰渣落在炉排下面的灰坑，人工扒出，劳动条件和操作稳定性差，炉温不易控制，因此对废物量较大及难于燃烧的固体废物是不适用的。

它只适用于焚烧少量的如废纸屑、木屑及纤维素等易燃性废物。

倾斜式固定炉排焚烧炉的基本原理同前，只是炉排布置成倾斜式，有的倾斜炉排后仍有水平炉排，这样增加一段倾斜段可有一个干燥段以适应含水量较大的固体废物的焚烧。

此种炉型仍只能用于小型易燃的固体废物焚烧。

2．活动炉排焚烧炉活动炉排焚烧炉即为机械炉排焚烧炉。
