铁道货车制动体系探究本文作者：朱迎春安鸿作者单位：南车眉山车辆有限公司我国既有货车制动系统概况我国铁路货车制动系统经历了仿制、改造、自主研制的发展过程。
从建国初期的K1、K2、GK型三通阀到20世纪70年代研制的103型分配阀，车辆载重也发展到60t左右，运行速度提高到70～80km/h。
20世纪90年代到21世纪初，车辆载重提高到70～80t，运行速度提高到120km/h。
研制了以120型空气控制阀为代表的新一代货车制动系统，经过不断完善，逐步形成了目前我国铁路货车主型制动系统，包括120型空气控制阀、无级空重车自动调整装置、新高摩合成闸瓦、远心集尘器、球芯折角塞门、旋压密封式制动缸、闸瓦间隙自动调整器、新型组合式制动梁、不锈钢管系、嵌入式不锈钢风缸、NSW手制动机等。
我国现有铁路货车制动系统在检修周期、运用可靠性等方面存在较大差距，主要体现在2个方面。
（1）检修周期短、运用可靠性差。
现有货车制动系统制造工艺水平不高、缺乏基础性工艺研究，检修水平参差不齐，橡胶密封件质量不稳定，运用可靠性不高，检修周期较国外先进水平有较大差距。
（2）车轮擦伤较多、热负荷较高。
随着车辆轴重、牵引吨位不断增加，其所需的制动力也不断增加，制动距离、运行速度、牵引吨位与轮瓦关系、纵向冲动的矛盾越来越突出，导致车轮擦伤比例增加和轮瓦热负荷过高。
重载货车制动距离的分析1运用工况制动系统的性能直接影响列车的运行速度、牵引吨位、制动距离，这些指标也直接影响铁路运输效率。
根据铁路主要技术政策，对重载货车的运行速度、牵引吨位、制动距离的要求见表2。
2制动距离的分析制动距离、列车阻力等均按TB/T1407―1998《列车牵引计算规程》之规定进行计算。
考虑6%关门车，计算采取实算法。
80t级通用车、100t级运煤专用车制动计算结果见表3。
从表3可以看出，既有车辆都是按照紧急制动距离1400m设计的（干线车辆速度为120km/h、专线车辆速度为100km/h）。
重载列车制动技术的发展与进步
孙福祥
【期刊名称】《铁道机车车辆》
【年(卷),期】2004(024)006
【摘要】简要介绍了我国50年来为发展重载列车所做的努力,早期在使用蒸汽机车牵引时,曾进行了120辆货车制动、缓解和充气时间的试验.1958年开始对货车单线电空制动机进行了研制和试验.随着大功率内燃机车和电力机车的发展,推动了重载列车的进步.从1961年开始研制103型空气分配阀到现今推广的120型控制阀,为重载列车创造了条件.1985年试验过空气同步制动装置和机车无线遥控同步操纵,这些研究和试验取得的资料,为发展重载列车提供了参考数据.
【总页数】10页(P1-10)
【作者】孙福祥
【作者单位】铁道科学研究院机辆所,北京,100081
【正文语种】中文
【中图分类】U292.92+1;U272.35
【相关文献】
1.我国重载列车制动技术的研究 [J], 马大炜;王成国;张波
2.《高速铁路动车组和重载列车制动技术研讨会》会议纪要（摘录） [J],
3.浅谈重载列车的制动技术 [J], 陈韫韬
4.我国掌握重载列车高精度制动技术 [J],
5.《高速铁路动车组和重载列车制动技术研讨会》征文通知 [J],
因版权原因，仅展示原文概要，查看原文内容请购买。
列车制动技术及发展(1)第五章制动技术5.1 概述5.1.1 制动技术的发展概况制动技术包括制动控制技术和基础制动技术，是重载货车提速的关键技术。
制动控制技术是与产生和输出制动动力，控制、调节和保持车辆制动力等有关的技术。
基础制动技术是与传递和放大制动动力，实现和保持制动力，转换和消耗车辆动能等有关的技术。
我国铁路货车以压缩空气作为制动动力源，控制系统采用空气制动机，包括制动控制阀、空重车调整装置、副风缸等辅助风缸和制动缸等。
基础制动系统则由机械传动装置、闸瓦间隙调整器和闸瓦等组成。
我国铁路货车制动技术的进步经历了三个历史阶段。
GK型制动机及其两级手动空重车调整装置、中磷铸铁闸瓦是我国铁路货车最早的重载、提速技术，其影响一直持续了近40 年。
在K型制动机基础上，按照我国轴重增大，速度提高的要求进行改进的GK制动机不仅可与直径356mm的大制动缸配套，而且实现了空重车调整，因此，提高了重车的制动率；制动缸的三段变速升压特性也有利于缓解较长编组列车的纵向力。
我国自主研发的中磷铸铁闸瓦不仅提高了耐磨性，也提高了高速区的摩擦系数。
这些技术既提高了制动能力，又改善了制动性能，不仅使货车载重提高到50t 级、60t 级，也使货车速度提高到了80km/h，基本满足了牵引重量3000t 级货物列车的运用要求。
上世纪80 年代，407G型高摩擦系数合成闸瓦、高摩擦系数合成闸瓦在重载货车上的应用技术、ST1-600 型双向闸瓦间隙调整器等货车制动新技术通过鉴定，103 型制动机（含手动两级空重车调整装置）也已运用成熟。
103 型制动机不仅从根本上解决了紧急制动作用的可靠性问题，而且明显提高了制动波速。
高摩合成闸瓦的摩擦系数稳定，耐磨性更好，不仅提高了制动能力，而且明显降低了低速区制动、缓解时的纵向冲动，还缩短了列车的初充气和再充气时间；这些优良的性能不仅改善了重载列车的操纵性能，而且提高了列车在长大坡道地区的安全性。

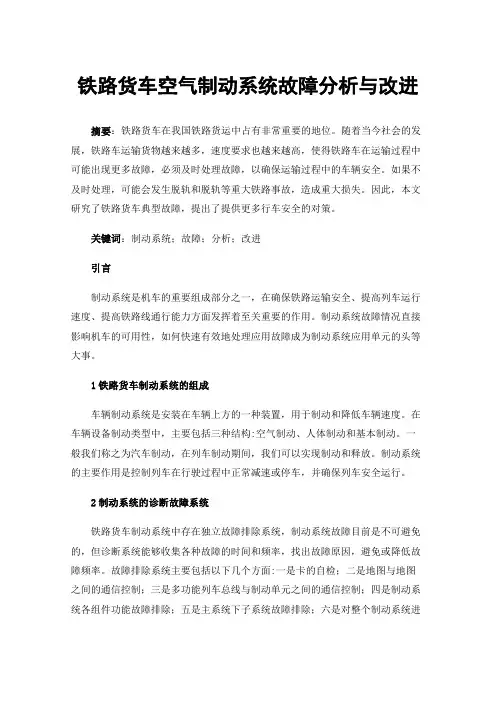

铁路货车空气制动系统故障分析与改进摘要：铁路货车在我国铁路货运中占有非常重要的地位。
随着当今社会的发展，铁路车运输货物越来越多，速度要求也越来越高，使得铁路车在运输过程中可能出现更多故障，必须及时处理故障，以确保运输过程中的车辆安全。
如果不及时处理，可能会发生脱轨和脱轨等重大铁路事故，造成重大损失。
因此，本文研究了铁路货车典型故障，提出了提供更多行车安全的对策。
关键词：制动系统；故障；分析；改进引言制动系统是机车的重要组成部分之一，在确保铁路运输安全、提高列车运行速度、提高铁路线通行能力方面发挥着至关重要的作用。
制动系统故障情况直接影响机车的可用性，如何快速有效地处理应用故障成为制动系统应用单元的头等大事。
1铁路货车制动系统的组成车辆制动系统是安装在车辆上方的一种装置，用于制动和降低车辆速度。
在车辆设备制动类型中，主要包括三种结构:空气制动、人体制动和基本制动。
一般我们称之为汽车制动，在列车制动期间，我们可以实现制动和释放。
制动系统的主要作用是控制列车在行驶过程中正常减速或停车，并确保列车安全运行。
2制动系统的诊断故障系统铁路货车制动系统中存在独立故障排除系统，制动系统故障目前是不可避免的，但诊断系统能够收集各种故障的时间和频率，找出故障原因，避免或降低故障频率。
故障排除系统主要包括以下几个方面:一是卡的自检；二是地图与地图之间的通信控制；三是多功能列车总线与制动单元之间的通信控制；四是制动系统各组件功能故障排除；五是主系统下子系统故障排除；六是对整个制动系统进行故障排除和管理。
诊断系统对列车制动效率和列车制动功率的不同分布进行综合诊断，对这些部分进行诊断可以有效地防止故障引起的重大事故。
3我国铁路货运列车现状我国铁路车厢有几种类型，可以根据性质分为通用型和专用型，包括敞篷货车、油罐车等。
；特殊类型包括谷物卡车、牛车等在过去几年的发展中，我们的铁路车队取得了重大突破，引进了许多性能更好的车厢，大大提高了运输能力和速度。

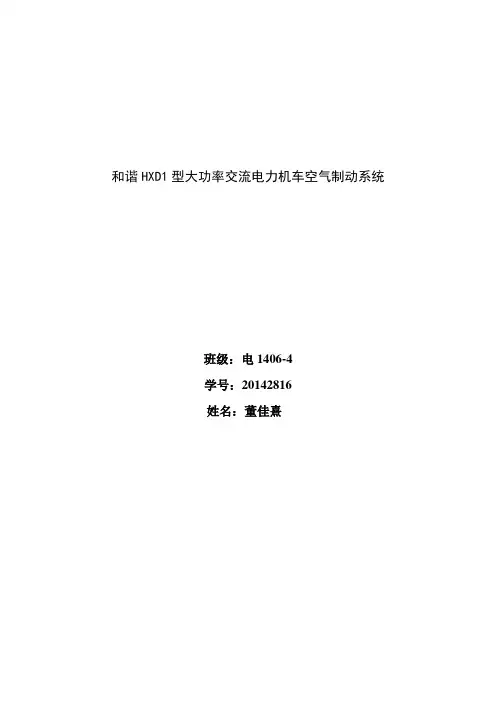

和谐HXD1型大功率交流电力机车空气制动系统班级：电1406-4学号：********姓名：***和谐HXD1型大功率交流电力机车空气制动系统0 概述HXD1型机车是引进德国西门子技术, 由中国南车集团株洲电力机车有限公司制造的新一代交流传动重载货运电力机车。
该型机车的空气制动系统采用了成熟而较先进的技术, 如KNORR公司的CCBII制动机、空电联合制动控制技术、制动防滑控制技术等, 这些先进技术的采用保证了机车在重载牵引条件下以较高的速度安全运行。
HXD1型机车制动系统在设计中贯彻模块化、信息化的设计理念, 并充分考虑了管路集成与部件集中安装技术的实施。
HXD1型机车制动系统主要包括风源系统、制动控制系统及其他辅助气动控制装置。
1 引言HX D 1 型机车是引进德国西门子技术，由南车株洲电力机车有限公司制造的新一代交流传动重载货运2B0轴式电力机车。
该机车的转向架采用了德国成熟而比较先进的技术，如轮盘制动、滚动抱轴承传动、二系高挠钢弹簧、单轴箱拉杆轮对定位、整体免维护轴箱轴承、砂箱加热及计量等, 这些先进技术的采用保证了机车在重载牵引条件下以较高的速度运行。
其中转向架结构设计上的显著特点有：二系悬挂横向布置、二系横向减振器安装在构架端梁上，采用双牵引杆端梁辅助吊挂牵引等。
国内对2C0 轴式机车二系悬挂三组集中布置在构架侧梁和其中两组与一组分开布置，以及悬挂参数对改善机车动力学性能的影响进行过研究。
针对横向减振器的特性和位置，分析认为横向减振器的悬挂位置对于车体的运行平稳性几乎没有影响。
针对HX D 1 型机车的结构设计特点进行理论分析，可以提升我国重载牵引机车转向架的设计思路。
2 风源系统机车风源系统分为两个相对独立的部分: 一部分为由主空气压缩机组、主空气干燥器、总风缸等组成的主风源系统;另一部分为由辅助压缩机组、辅助干燥系统、风缸及连接管路等组成的辅助风源系统。
2.1 主风源系统主风源系统负责在机车正常运行时, 生产并提供机车、车辆的气动器械以及机车、车辆制动机所需的高质量、洁净、干燥和稳定的压缩空气。
