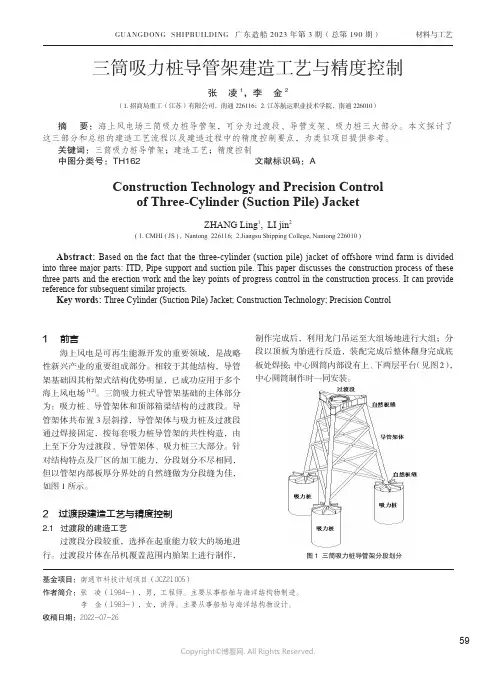

收稿日期:2022-07-26三筒吸力桩导管架建造工艺与精度控制张 凌1,李 金2(1.招商局重工(江苏)有限公司,南通226116;2.江苏航运职业技术学院,南通226010)摘 要:海上风电场三筒吸力桩导管架,可分为过渡段、导管支架、吸力桩三大部分。
本文探讨了这三部分和总组的建造工艺流程以及建造过程中的精度控制要点,为类似项目提供参考。
关键词:三筒吸力桩导管架;建造工艺;精度控制中图分类号:TH162 文献标识码:AConstruction Technology and Precision Controlof Three-Cylinder (Suction Pile) JacketZHANG Ling 1, LI jin 2( 1. CMHI ( JS ) , Nantong 226116; 2.Jiangsu Shipping College, Nantong 226010 )Abstract: Based on the fact that the three-cylinder (suction pile) jacket of offshore wind farm is divided into three major parts: ITD, Pipe support and suction pile. This paper discusses the construction process of these three parts and the erection work and the key points of progress control in the construction process. It can provide reference for subsequent similar projects.Key words: Three Cylinder (Suction Pile) Jacket; Construction Technology; Precision Control1 前言海上风电是可再生能源开发的重要领域,是战略性新兴产业的重要组成部分。

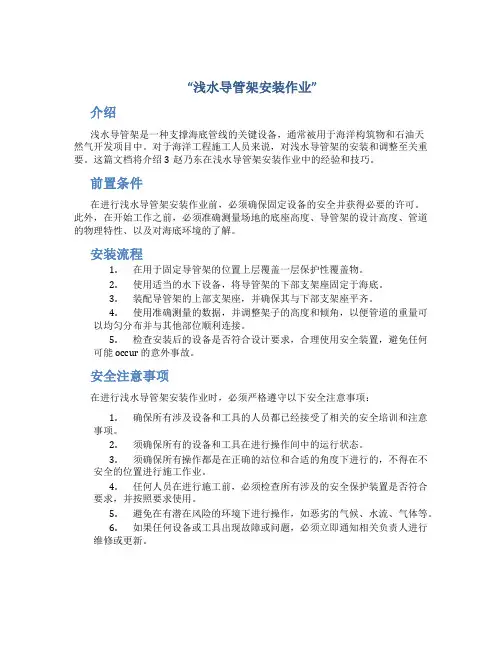

导管架基本常识简介目录1概述 (3)1.1简述 (3)1.2主要特点 (3)2组成 (3)2.1主要结构(PRIMARY) (3)2.2附属结构(APPURTENANCE) (4)2.3典型结构形式 (5)3简单分类 (5)3.1按导管腿的数量分类 (5)3.2按水深分类 (5)3.3按重量分类 (5)3.4按基本功能分类 (5)4设计 (5)4.1设计的基本内容 (5)4.2设计的要求 (6)4.3设计的依据 (6)4.4设计的方法 (6)4.5设计阶段 (7)4.6设计步骤 (7)4.7设计荷载及其组合 (7)4.8设计分析内容 (8)5建造 (9)5.1建造主要标准简介 (9)5.2建造流程 (9)5.3典型建造方法 (9)6 装船 (10)6.1吊装装船 (10)6.2滑移装船 (10)6.3拖车装船 (10)7 运输 (10)8 安装 (11)8.1 下水方法 (11)8.2 扶正 (11)8.3 就位与固定 (11)8.5 附件安装 (11)9 结束语 (11)1 概述1.1 简述✧导管架型平台是由钢管桩通过导管架固定于海底的结构物,导管架本身具有足够的刚性,以保证平台结构的整体性,从而提高了平台抵抗自然荷载的能力。
✧导管架是海洋石油平台中传递荷载的主要部件,其主体是钢质桁架结构,是海洋石油平台的固定基础。
✧导管架是由若干竖向立柱(圆钢管)和横向、斜向联接钢管焊接成的空间框架结构,横向和斜向的钢管分别叫横撑和斜撑,也叫横拉筋或斜拉筋,竖向大直径圆管立柱叫导管。
✧导管架的作用:➢为平台的海上施工提供条件:在导管架的竖向圆管(导管或桩套筒)内打桩,大大减少了在海上施工时单桩定位等操作上的困难。
➢把各单桩联成一个整体:打桩完毕后,桩和圆管之间的环向内用水泥浆固结,这样再通过导管架的空间结构,将各单桩联成一体,加强了平台工作的整体性,且使平台的各种荷载能均匀的传递到各桩上。
➢可安装泊船设备,供交通联络、船舶停靠。
总体建造方案要考虑多项因素,以满足各种要求,从而提前发现问题,解决问题,并提前处理建造过程中的一些细节问题。
这些相关因素涉及诸多方面,包括建造顺序和建造方式,建造过程中使用的各种临时支撑等。
1 概述锦州WHPB导管架有8根导管,均为单倾,三层水平片。
导管架垂直高度为31.5m,底部尺寸为44m×26.18m,顶部尺寸为44m×20.4m。
导管直径分别为2590mm、2604mm、2634mm,设计重量为2279t。
三维模型详见图1。
图1 导管架三维模型2 建造的技术要求(1)导管架所有节点位置应在控制在设计标高±25mm 之内。
(2)导管架导管的中心线位置误差在±10mm以内。
导管的直线度误差要求如下:任何3m长度内、12m长度内、大于12m长度的导管直线度误差要求分别是小于或等于3mm、小于或等于10mm、小于或等于12mm。
对于拉筋及其他:导管架同一平面内的对角线之差在±19mm以内;水平拉筋组对偏差在±12mm以内;群桩套筒及钢桩导向中心线位置误差在±12mm以内。
3 场地布置的原则对于场地布置本文主要考虑以下几个方面。
3.1 建造过程风险预判由于导管架与组块相比,结构比较特殊,在建造过程中需要使用大量临时支撑,包括缆风绳等,所以在结构稳定性和强度方面需要仔细核算,避免施工过程中出现极端情况。
3.2 装船的方式本次导管架装船使用非常规方式-SPMT小车装船,需要考虑行车路径,以及路径两侧的空间。
另外小车上船过程中需要考虑各种风险因素,包括潮汐、风向、栈桥的使用等等。
3.3 建造的经济性在满足项目计划的前提下,如何使用最少的场地资源,在最短的时间内完成项目是一个值得深入讨论的问题。
场地的布置关系到吊车站位以及装船路线的选择。
4 建造方案的确定4.1 总体建造原则为了减少高空作业量,尽可能增加地面和车间的工作量,从而减少吊机的使用,降低高空作业人员的安全风险。
海上风电项目海上风机导管架施工组织方案编制:校对:审核:批准:编制单位:广州文船重工有限公司日期: 2020年4月目目 录录1 工程综述 .................................................................................................................................................................. 8 1.1 工程简述 ............................................................................ 8 1.1.1 工程名称 ........................................................................ 8 1.1.2 工程概况 ........................................................................ 8 1.2 主要工程量 .......................................................................... 9 1.2.1 风机基础导管架工程量 ............................................................ 9 2 编制依据 ................................................................................................................................................................ 10 2.1 设计文件 ........................................................................................................................................................ 10 2.2 施工规范和验收标准 .................................................................................................................................... 10 3 施工总平面图 ........................................................................................................................................................ 14 3.1 施工场地布置 ....................................................................... 14 3.2 配置起重设备 ....................................................................... 15 3.2.1 900T *161M 门式起重机 .............................................................. 15 3.2.2 260吨履带式起重机 ............................................................... 16 4 风机导管架总装工艺流程 ..................................................................................................................................... 17 4.1 总体建造思路 ....................................................................... 17 4.2 制作工艺流程 ....................................................................... 18 4.3 放样、零件下料 ..................................................................... 19 4.4 导管制作 ........................................................................... 19 4.5 片体制作 ........................................................................... 20 4.5.1 1/2轴线导管架片体制作 .......................................................... 20 4.5.2 A 轴线导管架剪刀斜撑制作 ........................................................ 20 4.1.3 过渡段制作 ..................................................................... 21 4.6卧装总组 ............................................................................ 22 4.7导管架翻身定位 ...................................................................... 24 4.7.1 风机导管架运输支座布置及地样线划设 ............................................. 24 4.3.2 风机导管架导管段和灌浆段整体翻身定位 ........................................... 26 4.3.3 过渡段吊装 ..................................................................... 27 5 风机导管架翻身吊装吊环计算 ............................................................................................................................. 29 5.1 风机导管架翻身吊装 ................................................................. 29 5.1.1 工况一:水平放置起吊工况 . (29)5.1.2工况二:竖直状态工况 (32)5.2结论 (35)6 质量保证措施 (36)6.1公司质量方针 (36)6.2本项目质量目标 (36)6.3质量管理组织机构 (36)6.4质量风险评估及对应措施 (38)6.5质量检验计划 (39)7 整体精度控制要求 (42)8 安全文明施工 (44)8.1引言 (44)8.2健全组织机构 (44)8.3安全生产技术措施 (44)8.4施工安全要求 (45)1 工程综述1.1 工程简述1.1.1 工程名称海上风电场工程导管架及附属构件加工制作工程。
