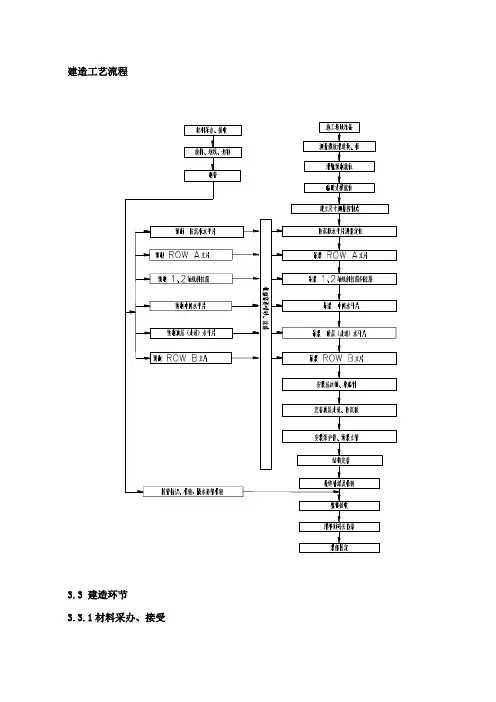

建造工艺流程3.3 建造环节3.3.1材料采办、接受3.3.2放样、划线、切割放样、划线、切割详见《划线程序》。
3.3.3制管制管按照API Spec 2B和业主规格书执行，详见《导管架制管程序》。
3.3.4分片预制需要预制立片、水平分片。
预制附件涉及：靠船排、抗冰锥、梯子栏杆、泵护管及支撑、吊点等。
1）ROW A和ROW B 立片预制ROW A、ROW B立片预制时，立管卡子、靠船排横承、牺牲阳极等安装到立片上。
第一步：固定垫墩详见垫墩布置图，摆放主导管（立片外侧一面朝下）暂时垫墩示意图第二步：点焊固定中间水平层水平撑管第三步：点焊固定中间水平层和防沉板层之间拉筋管。
第四步：点焊固定防沉板水平撑管。
第五步：点焊固定走道水平撑管。
第六步：整体焊接固定。
第七步：焊接靠船排支撑、牺牲阳极、走道支撑等附属构造。
第八步：立片预制完毕后，整体运送到涂装车间进行喷涂。
详见《涂装程序》。
2）走道、中间层水平片预制。
第一步：固定水平片内部支撑管。
固定垫墩详见垫墩布置图第二步：点焊固定井口基盘撑管，按照如下环节组装。
第三步：点焊固定水平片拉筋管。
第四步：焊接井口片。
焊接时，采用由里向外、由中间向两边并交叉组对办法预制焊接。
走道水平片和中间层水平片焊接顺序应保持一致。
第五步：走道水平片竣工后，整体运送到涂装车间进行喷涂详见《涂装程序》。
3.5 场地组装第一步：清理场地，摆放滑靴。
滑靴布置详见滑靴布置图道路灭火器照明灯项目建造区域线滑靴第二步：防沉板水平片建造防沉板水平片直接在滑道上建造。
第三步：吊装ROW“A”立片。
第四步：吊装防沉板和中间水平层之间拉筋管。
防沉板水平片ROW“A”立片拉筋管第五步：吊装中间水平片。
中间水平片暂时支撑第六步：吊装走道水平片。
走道水平片暂时支撑第七步：吊装ROW“B”立片。
ROW B立片第八步：安装抗冰锥。
先安装下半某些，再安装上半某些。
抗冰锥抗冰锥第九步：安装靠船件，完善顶层走道。
靠船件第十步：完善防沉板。
核岛辅助管道安装培训教材---支架安装技术要求编制：李学辉审核：袁心勇、周志勇、亢小辉批准：童康中国核工业二三建设公司宁德项目部管道队二零零九年四月目录1.1 支架的分级 (3)1.1.1 支架按RCC-M标准分级 (3)1.1.2 支架按安装阶段分级 (3)1.2 支架的最大间距 (6)1.2.1 无级小管支架的最大间距 (6)1.3 第一级支架的安装公差要求 (7)1.3.1 支架位置允许公差 (7)1.4 支架基板及锚固螺栓的安装 (9)1.4.1支架基板上的钻孔位置 (10)1.4.2 膨胀螺栓的定位原则 (14)1.4.3 在混凝土中钻膨胀螺栓孔的允许偏差 (16)1.4.4 膨胀螺栓的安装要求 (18)1.4.5 基板与混凝土墙面的间隙要求 (19)1.5 支架构件的安装 (25)1.5.1 直径大于2"管线的支架梁的定位公差 (25)1.5.2 对φ≤ 2" 管线支架梁的安装要求 (37)1.5.3 其它要求 [9][10] (40)1.6 第二阶段支架的安装 (42)1.6.1 第二阶段支架安装需满足支架的功能 (42)1.6.2 管道和支吊架框架的间隙 (43)1.6.3 管道和CX、CXR型管夹间的间隙 (45)1.6.4 管道和CJ、CJC、CL、CLC和CLV型管卡间的间隙 (45)1.6.5 弹簧箱的点焊要求[暂时无效；具体情况依据供应商说明书确定] (47)1.6.6 支吊架的功能的修改 (48)1.6.7 锁紧装置的安装 (48)1.6.8 变荷载和恒力支吊架（弹簧吊架）的安装要求 (49)1.6.9 恒力支吊架的安装要求 (49)1.6.10 吊杆的安装要求 (49)1.6.11 阻尼器的安装要求 (49)1.6.12 防甩支架的安装要求 (50)1.7 经验反馈 (50)核岛辅助管道安装技术要求1.1 支架的分级详细内容请参考现场安装工作程序TM-B8441《管道支架的安装》1.1.1 支架按RCC-M标准分级宁德一期核电站核岛辅助管道中的支架，按照法国《压水堆核岛机械设备设计与建造规则》（简称RCC-M法规）中的H1300篇的规定，可分为S1、S2级，除此之外还有NC 级（NC级即非RCC-M级）。
桥梁支架施工安全培训教育1、材质及其使用的安全技术措施（1）扣件的紧固程度在40-50Nm,对接扣件的抗拉承载力为3KN。
扣件上螺栓保持适当的拧紧程度。
对接扣件安装时其开口应向内，以防进雨水，直角扣件安装时开口不得向下，以保证安全。
（2）各杆件端头伸出扣件盖板边缘的长度不应小于100m。
（3）钢管有严重锈蚀、压扁或裂纹的不得混用。
禁止使用有脆裂、变形、滑丝等现象的扣件。
2、支架搭设的安全技术措施（1）搭设过程中划出工作标志区，禁止行人进入，统一指挥、上下呼应、动作协调，严禁在无人指挥下作业。
当解开与另一个人有关的扣件时必须告诉对方，并得到允许，以防坠落伤人。
（2）开始搭设立杆时，应每隔6跨设置一根抛撑，直至连墙件安装稳定后，方可根据情况拆除。
（3）支架及时与结构拉结或采用临时支顶，以保证搭设过程安全，未完成支架在每日收工之前一定要确保架子稳定。
（4）支架必须配合施工进度搭设，一次搭设高度不得超过相邻连墙件以上两步。
（5）在搭设过程中应由安全员、架子班长等进行检查、验收和签证。
每两步验收一次，达到设计施工要求后挂合格牌一块。
3、架上施工作业的安全技术措施（1）结构外支架每支搭一层，支搭完毕后，经项目部安全员验收合格后方可使用。
任何班组长和个人未经同意不得任意拆除支架部件。
（2）严格控制施工荷载，脚手板不得集中堆料施荷。
（3）结构施工时不允许多层同时作业。
（4）各作业层之间设置可靠的防护栅栏，防止坠落物体伤人（5）定期检查脚手架，发现问题和隐患，在施工作业前及时维修加固，以达到坚固稳定，确保施工安全。
云罗高速第一施工处xx-1-12桥梁支架施工安全培训教育（二）桥梁支架施工安全是保障施工人员生命安全和工程质量的重要环节。
为了提高施工人员对桥梁支架施工安全的认识和理解，有必要对施工人员进行相关培训教育。
本文将从桥梁支架施工的意义、施工过程中的安全注意事项以及常见问题及解决方案等方面，对桥梁支架施工安全进行培训教育。
管道培训知识点总结管道培训是指针对管道行业从业人员进行的技能和知识培训。
管道作为工业和建筑中不可或缺的设施，在输送液体、气体和固体颗粒物质方面发挥着重要作用。
因此，管道的设计、安装、运行和维护需要经过专门的培训和教育。
本文将总结管道培训的知识点，包括管道的基本知识、设计原则、安装技术、运行管理、维护保养等方面。
一、管道的基本知识1. 管道的类型和用途管道可以分为输送液体、气体和固体颗粒物质的管道。
根据材料的不同，管道可分为金属管道、塑料管道、玻璃钢管道等。
根据用途的不同，管道可以分为给水管道、排水管道、天然气管道、石油管道等。
2. 管道的基本组成管道由管子、管件、阀门、支架等组成。
管子是管道的主体，常见的材料有铁、钢、铜、不锈钢、铝塑等。
管件包括弯头、三通、四通、法兰等，用于连接管子和改变管道流向。
阀门用于控制管道的流体，包括截止阀、调节阀、止回阀等。
支架用于支撑和固定管道，防止管道振动和变形。
3. 管道的标志和颜色管道上会标有管道的直径、压力等信息，以便于管理和维护。
此外，不同用途的管道会用不同的颜色进行标识，如给水管道一般为蓝色，天然气管道为黄色，石油管道为红色。
4. 管道的施工要求在管道的安装和施工过程中，需要符合相关的法规和标准要求，包括土建工程要求、焊接工艺要求、防腐涂层要求等。
同时，还需要考虑管道的温度、压力、介质等因素，进行合理的设计和选择。
二、管道的设计原则1. 管道的布局设计管道的布局设计需要考虑管道的长度、角度、高度、流速等因素，以便于管道的安装和维护。
同时，还需要考虑管道的热胀冷缩和震动等因素，进行合理的布局设计。
2. 管道的流体动力学设计管道的流体动力学设计是指根据管道的流体性质和工况条件，确定管道的直径、流速、压力降等参数。
通过合理的设计，可以降低管道的能耗和维护成本，提高管道的运行效率。
3. 管道的材料选择在管道的设计过程中，需要根据介质的性质和工作条件，选择合适的管道材料。

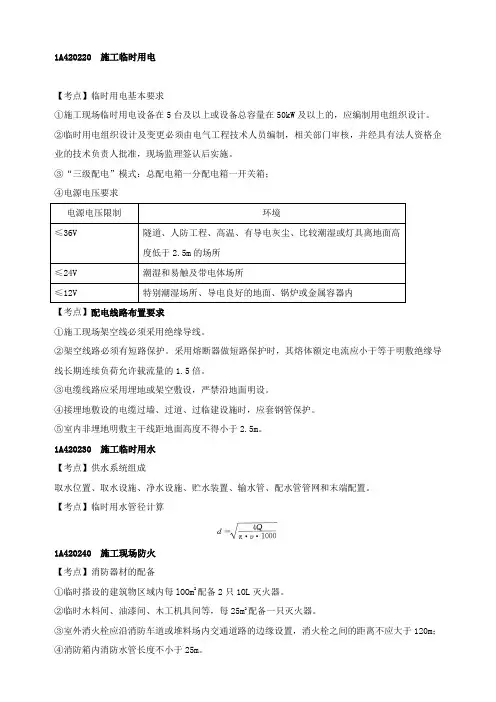

1A420220 施工临时用电 【考点】临时用电基本要求 ①施工现场临时用电设备在5台及以上或设备总容量在50kW及以上的，应编制用电组织设计。 ②临时用电组织设计及变更必须由电气工程技术人员编制，相关部门审核，并经具有法人资格企业的技术负责人批准，现场监理签认后实施。 ③“三级配电”模式：总配电箱一分配电箱一开关箱； ④电源电压要求 电源电压限制 环境 ≤36V 隧道、人防工程、高温、有导电灰尘、比较潮湿或灯具离地面高度低于2.5m的场所 ≤24V 潮湿和易触及带电体场所 ≤12V 特别潮湿场所、导电良好的地面、锅炉或金属容器内 【考点】配电线路布置要求 ①施工现场架空线必须采用绝缘导线。 ②架空线路必须有短路保护。采用熔断器做短路保护时，其熔体额定电流应小于等于明敷绝缘导线长期连续负荷允许载流量的1.5倍。 ③电缆线路应采用埋地或架空敷设，严禁沿地面明设。 ④接埋地敷设的电缆过墙、过道、过临建设施时，应套钢管保护。 ⑤室内非埋地明敷主干线距地面高度不得小于2.5m。 1A420230 施工临时用水 【考点】供水系统组成 取水位置、取水设施、净水设施、贮水装置、输水管、配水管管网和末端配置。 【考点】临时用水管径计算
1A420240 施工现场防火 【考点】消防器材的配备 ①临时搭设的建筑物区域内每lOOm2配备2只1OL灭火器。 ②临时木料间、油漆间、木工机具间等，每25m2配备一只灭火器。 ③室外消火栓应沿消防车道或堆料场内交通道路的边缘设置，消火栓之间的距离不应大于120m； ④消防箱内消防水管长度不小于25m。 【考点】灭火器设置要求 ①灭火器应设置在明显的位置，如房间出入口、通道、走廊、门厅及楼梯等部位。 ②灭火器的铭牌必须朝外。 ③手提式灭火器设置在挂钩、托架上或消防箱内，其顶部离地面高度应小于1.50m，底部离地面高度不宜小于0.15m。 ④设置于挂钩、托架上或消防箱内的手提式灭火器应正面竖直放置。 ⑤对于环境干燥、条件较好的场所，手提式灭火器可直接放在地面上。 ⑥对设置于消防箱内的手提式灭火器，可直接放在消防箱的底面上，但消防箱离地面的高度不宜小于0.15m。 【考点】现场防火要求 ①危险物品之间的堆放距离不得小于lOm，危险物品与易燃易爆品的堆放距离不得小于30m。 ②乙炔瓶和氧气瓶的存放间距不得小于2m，使用时距离不得小于5m。两瓶与明火作业距离不小于10m。建筑工程内禁止氧气瓶、乙炔瓶存放。 ③施工现场动火作业必须执行动火审批制度。动火证当日有效并按规定开具，动火地点变换，要重新办理动火证手续。 ④现场应该建立义务消防队，人数不少于施工总人数的10%。 【考点】重点部位防火 ①易燃材料露天仓库四周内，应有宽度不小于6m的平坦空地作为消防通道，通道上禁止堆放障碍物。 ②有明火的生产辅助区和生活用房与易燃材料之间，至少应保持30m的防火间距。 ③有飞火的烟囱应布置在仓库的下风地带。 ④仓库或堆料场内电缆一般应埋入地下；若有困难需设置架空电力线时，架空电力线与露天易燃物堆垛的最小水平距离，不应小于电杆高度的1.5倍。 ⑤仓库或堆料场所使用的照明灯具与易燃堆垛间至少应保持lm的距离。 ⑥安装的开关箱、接线盒，应距离堆垛外缘不小于1.5m，不准乱拉临时电气线路。 ⑦焊、割作业点与氧气瓶、乙炔瓶等危险物品的距离不得小于10m，与易燃易爆物品的距离不得少于30m。

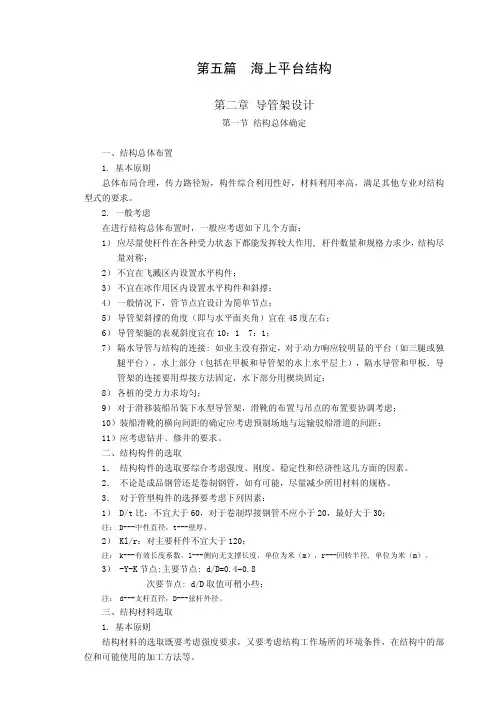

第五篇 海上平台结构第二章 导管架设计第一节 结构总体确定一、结构总体布置1. 基本原则总体布局合理，传力路径短，构件综合利用性好，材料利用率高，满足其他专业对结构型式的要求。
