铁心叠装工艺汇总

变压器铁心制造工艺探讨研究1. 引言1.1 背景介绍变压器是电力系统中不可或缺的设备，用于电压的升降和功率的传递。

而变压器铁心则是变压器的核心部件，承担着支撑线圈、传导磁力线等重要功能。

随着电力系统的发展和需求的提高，对变压器铁心的制造工艺也提出了更高的要求。

传统的变压器铁心制造工艺存在着一些问题，例如材料选择不合理、制造过程繁琐等，影响了变压器的性能和可靠性。

对变压器铁心的制造工艺进行深入研究和探讨，寻求优化的方案势在必行。

本文将围绕变压器铁心制造工艺展开探讨，探究材料选择、制造过程、工艺优化以及质量控制等方面的内容，旨在提高变压器铁心的生产效率和质量，满足电力系统对变压器的需求。

希望通过本文的研究，能够为变压器铁心的制造工艺提供一定的参考和借鉴，促进相关领域的发展和进步。

1.2 研究意义变压器作为电力系统中的重要设备，其性能直接影响着电力传输和分配的效率和稳定性。

变压器铁心作为变压器的核心部件之一，对于变压器的性能具有至关重要的影响。

对变压器铁心制造工艺进行探讨研究具有重要的意义。

通过深入研究变压器铁心制造工艺，可以探讨如何提高生产效率，降低制造成本，提高产品质量，从而促进变压器行业的发展。

对变压器铁心材料选择进行研究，可以指导生产厂家选择更合适的材料，提高产品的可靠性和使用寿命，确保电力系统的稳定运行。

对变压器铁心制造过程进行优化研究，可以提升生产工艺水平，减少资源浪费，降低能耗，实现可持续发展。

通过对变压器铁心质量控制的研究，可以确保产品品质稳定，提高市场竞争力，满足不同客户需求，推动行业发展。

研究变压器铁心制造工艺具有重要意义，对于促进行业技术进步和提高产品质量具有积极推动作用。

2. 正文2.1 变压器铁心制造工艺概述变压器铁心是变压器的核心部件，它直接关系到变压器的性能和稳定性。

变压器铁心制造工艺的质量直接影响着变压器的整体性能。

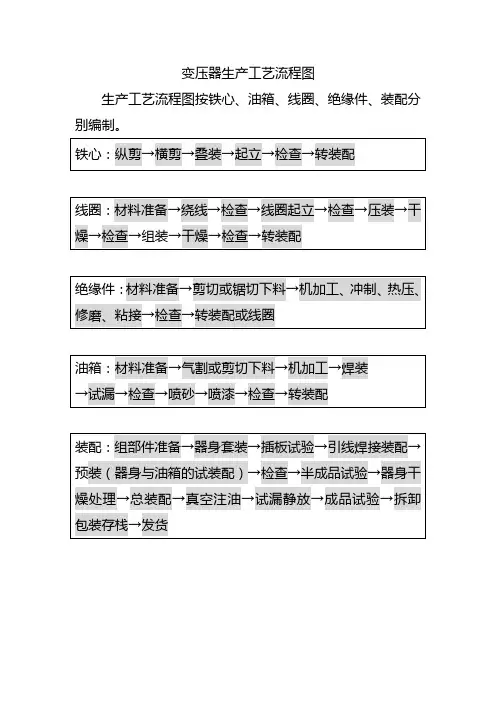

变压器铁心制造工艺概述主要包括材料预处理、冷冲压模、矫正、包装等工序。

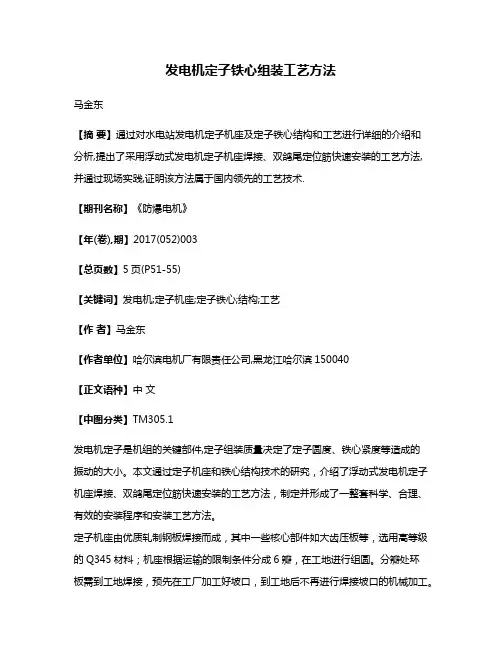

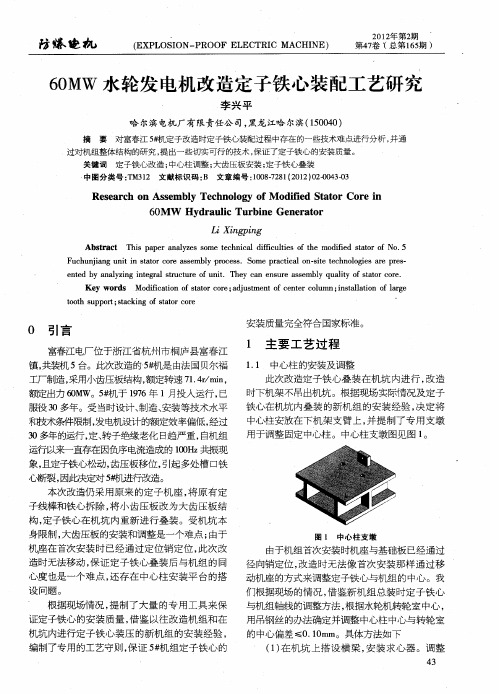

发电机定子铁心组装工艺方法马金东【摘要】通过对水电站发电机定子机座及定子铁心结构和工艺进行详细的介绍和分析,提出了采用浮动式发电机定子机座焊接、双鸽尾定位筋快速安装的工艺方法,并通过现场实践,证明该方法属于国内领先的工艺技术.【期刊名称】《防爆电机》【年(卷),期】2017(052)003【总页数】5页(P51-55)【关键词】发电机;定子机座;定子铁心;结构;工艺【作者】马金东【作者单位】哈尔滨电机厂有限责任公司,黑龙江哈尔滨150040【正文语种】中文【中图分类】TM305.1发电机定子是机组的关键部件,定子组装质量决定了定子圆度、铁心紧度等造成的振动的大小。

本文通过定子机座和铁心结构技术的研究，介绍了浮动式发电机定子机座焊接、双鸽尾定位筋快速安装的工艺方法，制定并形成了一整套科学、合理、有效的安装程序和安装工艺方法。

定子机座由优质轧制钢板焊接而成，其中一些核心部件如大齿压板等，选用高等级的Q345材料；机座根据运输的限制条件分成6瓣，在工地进行组圆。

分瓣处环板需到工地焊接，预先在工厂加工好坡口，到工地后不再进行焊接坡口的机械加工。

定子机座具备足够的强度和必要的刚度，能承受定子绕组短路时产生的切向力和转子半数磁极短路时产生的单向磁拉力；能承受在各种运行工况下所受的热膨胀力、切向力及定子铁心通过定位筋传来的100Hz交变力等。

定子机座具有支撑上机架及其附件的能力。

为了使定子机座能适应发电机运行期间产生的热膨胀和收缩，防止定子铁心产生瓢曲，定子机座与基础板及上机架之间的连接结构设计成允许机座作径向移动的浮动式结构。

机座中的盒形筋主要是起承受和将力传递到机座支墩部分的作用。

支墩安装在基础板上，在机座支墩与基础板的结合面涂上稳定的润滑剂以减小结合面的摩擦力，保证接触部分摩擦力一致，从而确保机座在热膨胀时沿圆周均匀膨胀，避免膨胀不均。

基础的固定螺栓仅保证轴向锁定。

机座径向可以滑移，机座切向位置由键精确定位。

大型电机转子铁心压装工艺守则（扇形冲片、内压装）1 适用范围本守则适用于1.5MW17.2RPM1100V 双凸极风力发电机定子/转子铁心压装。

2 设备、工具与材料2.1设备：天车、装配平台、CO 2气保焊机、工业吸尘器、加热炉2.2工具:2.2.1 操作工具：吊具、垫铁、木锤、锉刀、扁錾、样冲、电动扳手、毛刷、角磨机、角磨片、焊丝、槽样棒、通槽棒。

2.2.2 检测工具：磅秤、兆欧表、水平尺、卡规、钢直尺、钢卷尺、紧度测尺。

2.3 材料：剪切合格的硅钢片料、转子支架、转子压圈、斜键、轴、卡具、紧固件等零部件。

3 准备工作3.1 熟悉所用设备的操作规范及相关技术要求。

3.2 片料准备：按图样要求，检查硅钢片规格、毛刺、形位尺寸。

变形和表面质量，将检验合格的各种硅钢片按规格从剪切处搬运至叠装台旁，检查各级片料数量是否和图样要求相符。

3.3 按图纸技术要求及其他有关规定验收本工序所用零部件质量及数量，按图样把合格的冲片、槽板、齿压板等零部件运输到叠装现场。

3.4 备好所需的材料及工具，检查设备是否完好。

4 技术要求4.1 铁心重量要符合图纸要求，其偏差一般应不大于%31+-。

4.2 铁心紧密度适宜，冲片间要保持一定的压力，一般为(6.69～9.8)×105Pa。

4.3 铁心总长度、槽型尺寸及径向通风槽的尺寸和位置等均应符合规定要求。

4.4 铁心的同轴度在规定范围内，压装后冲片不应出现波浪形，铁心边缘（特别是齿部）不应翘起，铁心齿部的弹开度符合要求。

4.5 铁心轴向中心线位置应符合规定要求，以保证定转子磁中心对称。

4.6 冲片间绝缘及铁心损耗要稳定。

4.7 铁心在生产及搬运过程中应紧固牢靠，并能承受可能发生的撞击。

4.8 在电机运行条件下应紧固可靠。

5 工艺过程5.1 热下轴a.加热，将转子支架放入井式加热炉中，加热至280～300℃，保温4h后吊出至于装配平台之上，用卡规按90°夹角两个方向检测，卡规顺利通过时准备下轴。

第二章：变压器主要内容：变压器的工作原理，运行特性，基本方程式等效电路相量土，变压器的并联运行及三相变压器的特有问题。

2-1变压器的工作原理本节以普通双绕组变压器为例介绍变压器的工作原理，基本结构和额定值。

一、 基本结构变压器的主要部件是铁心和绕组，它们构成了变压器的器身。

除此之外，还有放置器身的盛有变压器油的油箱、绝缘套管、分接开关、安全气道等部件。

主要介绍铁心和绕组的结构。

1、铁心变压器的铁心既是磁路，也是套装绕组的骨架。

铁心分：心柱：心柱上套装有绕组。

铁轭：形成闭合磁路为了减少铁心损耗，通常采用含硅量较高，厚度为0.33mm 表面涂有绝缘漆的硅钢片叠装而成。

铁心结构的基本形式分心式和壳式两种心式：铁轭靠着绕组的顶面和底面。

而不包围绕组侧面，见图2-2特结构较为简单，绕组的装配及绝缘也较为容易，所以国产变压器大多采用心式结构。

（电力变压器常采用的结构）壳式：铁轭不仅包围顶面和底面，也包围绕组的侧面。

见图2-3，这种结构机械强度较好，但制造工艺复杂，用材料较多。

铁心的叠装分为对接和叠接两种对接：将心柱和铁轭分别叠装和夹紧，然后再把它们拼在一起。

工艺简单。

迭接：把心柱和铁轭一层一层的交错重叠，工艺复杂。

由于叠接式铁心使叠片接缝错开，减小接缝处的气隙，从而减小了励磁电流，同时这种结构夹紧装置简单经济可靠性高，多采用叠接式。

缺点：工艺上费时2、绕组绕组是变压器的电路部分，用纸包或纱包的绝缘扁线或圆线绕成。

接入电能的一端称为原绕组（或一次绕组）输出电能的一端称为付绕组（或二次绕组）一、二次绕组中电压高的一端称高电压绕组，低的一端称低电压绕组高压绕组匝数多，导线细；低压绕组匝数少，导线粗。

因为不计铁心的损耗，根据能量的守恒原理S I U I U ==2211 （s 原付绕组的视在功率）电压高的一端电流小所以导线细从高低压绕组的相对位置来看，变压器绕组可以分为同心式和交叠式两类同心式：高低压绕组同心的套在铁心柱上。

浅析电力变压器铁心结构形式及优缺点一、前言众所周知，电力变压器是根据电磁感应原理制造的，磁路是电能转换的媒介，电力变压器铁心是电力变压器的磁路部分，是主磁通的通道，电力变压器的铁心是由磁导率很高的冷扎硅钢片制成。

另外，铁心还是电力变压器的内部骨架，它的心柱上套装各个绕组，支持着引线、木件、分接开关和其他一些组件。

因此，电力变压器铁心设计的好坏直接影响电力变压器的电磁性能、机械强度和电力变压器的噪声等整体性能。

本文主要针对电力变压器铁心结构及材料进行了简要的介绍。

电力变压器铁心从结构型式上来分，有壳式铁心和心式铁心；壳式铁心一般是水平放置的，铁心截面为矩形，每柱有两个旁轭，铁心包围绕组，所以成为壳式。

这种铁心片的规格少，铁心紧固方便，漏磁通有闭合回路，附加损耗小。

但与其匹配的矩形绕组制造困难，短路时绕组易变形。

心式铁心一般是垂直放置的，铁心截面为分级圆柱形，绕组包围心柱，所以称为心式。

心式铁心片规格较多，绑扎和夹紧要求较高。

但与其匹配的圆筒形绕组制造方便，短路时稳定性好。

所以，我国现在绝大多数铁心都是心式铁心。

心式铁心主要包括单相二柱式、单相单柱旁轭式、单相二柱旁轭式、三相三柱式、三相五柱式五种结构。

单相电力变压器用单相铁心，三相电力变压器用三相铁心。

一般来说，铁心是由剪切后的铁心片叠积而成的。

但是由于出现了成卷电工钢片，为了充分利用磁性的取向性能，产生了由电工钢带卷绕而成的卷铁心。

由于卷铁心需要在卷绕机上进行绕制，不可能做的太大，因此只适用于小型电力变压器、互感器和调压器。

二、铁心结构介绍为了便于读者对铁心结构有一个全面的认识，接下来针对常用的各种心式铁心结构进行简要的介绍。

（一）单相电力变压器双柱铁心单相电力变压器双柱铁心如图1所示，在众多心式铁心结构里是最简单的一种，对于这种结构可以在一个柱套装高压、低压绕组，或将绕组分为两部分，分别套装在两个铁心柱上。

如果在铁心上套装两个绕组，则绕组可以方便地连接成串联或并联，一般用于单相的各种电力变压器及互感器。
