叠压式定子铁芯是一种电机中的重要组成部分，主要用于构成电机的定子。

叠压式定子铁芯的制造过程通常包括以下步骤：
1. 准备材料：首先需要准备一定数量的硅钢片，这些硅钢片通常具有优异的导磁性能。

2. 叠压：将硅钢片按照一定的顺序叠压在一起，形成一个圆形的铁芯。

叠压的过程中需要注意保持硅钢片之间的紧密接触，以减少空隙和磁阻。

3. 紧固：通过紧固件将叠压好的铁芯固定在一起，以防止其在电机运行过程中松动或移位。

4. 加工：对铁芯进行加工，包括钻孔、切槽等，以适应电机中的其他部件。

叠压式定子铁芯的主要优点是制造工艺简单、成本低廉，而且具有较好的磁性能和机械强度。

然而，其缺点是铁芯中的空隙较多，导致磁阻较大，对电机的性能有一定影响。

以上信息仅供参考，如有需要，建议咨询专业人士。

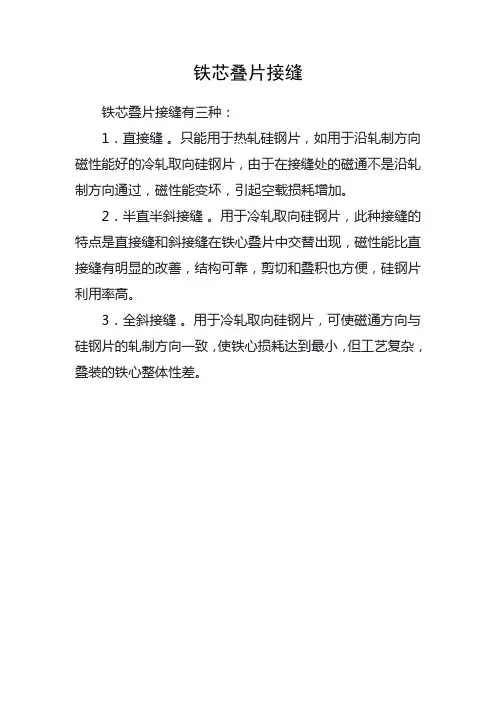

铁芯叠片接缝
铁芯叠片接缝有三种：
1．直接缝。

只能用于热轧硅钢片，如用于沿轧制方向磁性能好的冷轧取向硅钢片，由于在接缝处的磁通不是沿轧制方向通过，磁性能变坏，引起空载损耗增加。

2．半直半斜接缝。

用于冷轧取向硅钢片，此种接缝的特点是直接缝和斜接缝在铁心叠片中交替出现，磁性能比直接缝有明显的改善，结构可靠，剪切和叠积也方便，硅钢片利用率高。

3．全斜接缝。

用于冷轧取向硅钢片，可使磁通方向与硅钢片的轧制方向一致，使铁心损耗达到最小，但工艺复杂，叠装的铁心整体性差。

高中物理变压器硅钢片叠片方式1. 概述变压器是电力系统中重要的电能转换设备，用于改变交流系统的电压和电流。

在变压器中，硅钢片作为核心材料起着至关重要的作用。

硅钢片的叠片方式对变压器的性能有着重要影响，特别是对于高中物理教学来说，理解变压器硅钢片叠片方式对于学习和理解变压器的原理和工作机制具有重要意义。

2. 叠片方式的选择在变压器的设计和制造过程中，需要根据不同的需求选择不同的硅钢片叠片方式。

通常有以下几种叠片方式可供选择：1) C型叠式2) O型叠式3) 矩形叠式4) 非晶合金叠式3. C型叠式C型叠式是指硅钢片呈C形叠放。

C型叠式可以有效减小磁通漏磁，减少感应电动势的损耗，使得变压器的效率更高。

C型叠式还可以减小铁芯的损耗和噪音，提高了变压器的工作性能。

在一些要求较高的变压器中常常采用C型叠式。

4. O型叠式O型叠式是指硅钢片呈O形叠放。

O型叠式可以使得变压器的谐波波形更加接近正弦波形，减小了谐波含量，提高了变压器的工作稳定性。

另外，O型叠式还能够减小变压器的谐波损耗和噪音，提高了变压器的工作效率。

5. 矩形叠式矩形叠式是指硅钢片呈矩形叠放。

矩形叠式可以使得变压器的铁芯短路回路更短，减小了漏磁损耗，提高了变压器的效率。

矩形叠式适用于一些要求较高的变压器中，可以有效提高变压器的额定容量。

6. 非晶合金叠式非晶合金叠式是利用非晶合金材料制成的硅钢片叠放壳链的方式。

非晶合金的磁性能更好，损耗更小，因此非晶合金叠式适用于一些要求高效率和低损耗的变压器中。

7. 总结变压器的硅钢片叠片方式直接影响着变压器的工作性能和效率。

在实际的变压器设计和制造过程中，需要根据具体的要求选择合适的叠片方式，以达到最佳的工作效果。

在高中物理教学中，深入理解变压器硅钢片叠片方式，有利于学生对于变压器原理和工作机制的理解，培养学生的实际动手能力和实验技能。

希望通过本文的介绍，可以帮助学生更好地理解和掌握变压器的相关知识。

8. 应用举例在现实生活中，变压器以其优越的性能和广泛的应用而被广泛运用。

硅钢片铁芯、坡莫合金、非晶及纳米晶软磁合金一.磁性材料的基本特性1. 磁性材料的磁化曲线磁性材料是由铁磁性物质或亚铁磁性物质组成的，在外加磁场H 作用下，必有相应的磁化强度M 或磁感应强度B，它们随磁场强度H 的变化曲线称为磁化曲线（M～H或B～H曲线）。

磁化曲线一般来说是非线性的，具有2个特点：磁饱和现象及磁滞现象。

即当磁场强度H足够大时，磁化强度M达到一个确定的饱和值Ms，继续增大H，Ms保持不变；以及当材料的M值达到饱和后，外磁场H降低为零时，M并不恢复为零，而是沿MsMr曲线变化。

材料的工作状态相当于M～H曲线或B～H曲线上的某一点，该点常称为工作点。

2. 软磁材料的常用磁性能参数饱和磁感应强度Bs：其大小取决于材料的成分，它所对应的物理状态是材料内部的磁化矢量整齐排列。

剩余磁感应强度Br：是磁滞回线上的特征参数，H回到0时的B值。

矩形比：Br∕Bs矫顽力Hc：是表示材料磁化难易程度的量，取决于材料的成分及缺陷（杂质、应力等）。

磁导率μ：是磁滞回线上任何点所对应的B与H的比值，与器件工作状态密切相关。

初始磁导率μi、最大磁导率μm、微分磁导率μd、振幅磁导率μa、有效磁导率μe、脉冲磁导率μp。

居里温度Tc：铁磁物质的磁化强度随温度升高而下降，达到某一温度时，自发磁化消失，转变为顺磁性，该临界温度为居里温度。

它确定了磁性器件工作的上限温度。

损耗P：磁滞损耗Ph及涡流损耗Pe P = Ph + Pe = af + bf2+ c Pe ∝f2 t2 / ，ρ 降低，磁滞损耗Ph的方法是降低矫顽力Hc；降低涡流损耗Pe 的方法是减薄磁性材料的厚度t 及提高材料的电阻率ρ。

在自由静止空气中磁芯的损耗与磁芯的温升关系为：总功率耗散（mW）/表面积（cm2）3. 软磁材料的磁性参数与器件的电气参数之间的转换在设计软磁器件时，首先要根据电路的要求确定器件的电压～电流特性。

器件的电压～电流特性与磁芯的几何形状及磁化状态密切相关。

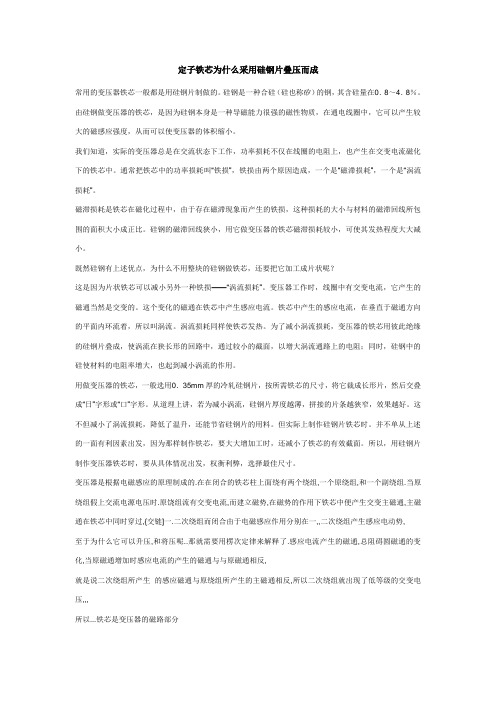

定子铁芯为什么采用硅钢片叠压而成常用的变压器铁芯一般都是用硅钢片制做的。

硅钢是一种合硅（硅也称矽）的钢，其含硅量在0．8～4．8％。

由硅钢做变压器的铁芯，是因为硅钢本身是一种导磁能力很强的磁性物质，在通电线圈中，它可以产生较大的磁感应强度，从而可以使变压器的体积缩小。

我们知道，实际的变压器总是在交流状态下工作，功率损耗不仅在线圈的电阻上，也产生在交变电流磁化下的铁芯中。

通常把铁芯中的功率损耗叫“铁损”，铁损由两个原因造成，一个是“磁滞损耗”，一个是“涡流损耗”。

磁滞损耗是铁芯在磁化过程中，由于存在磁滞现象而产生的铁损，这种损耗的大小与材料的磁滞回线所包围的面积大小成正比。

硅钢的磁滞回线狭小，用它做变压器的铁芯磁滞损耗较小，可使其发热程度大大减小。

既然硅钢有上述优点，为什么不用整块的硅钢做铁芯，还要把它加工成片状呢？这是因为片状铁芯可以减小另外一种铁损——“涡流损耗”。

变压器工作时，线圈中有交变电流，它产生的磁通当然是交变的。

这个变化的磁通在铁芯中产生感应电流。

铁芯中产生的感应电流，在垂直于磁通方向的平面内环流着，所以叫涡流。

涡流损耗同样使铁芯发热。

为了减小涡流损耗，变压器的铁芯用彼此绝缘的硅钢片叠成，使涡流在狭长形的回路中，通过较小的截面，以增大涡流通路上的电阻；同时，硅钢中的硅使材料的电阻率增大，也起到减小涡流的作用。

用做变压器的铁芯，一般选用0．35mm厚的冷轧硅钢片，按所需铁芯的尺寸，将它裁成长形片，然后交叠成“日”字形或“口”字形。

从道理上讲，若为减小涡流，硅钢片厚度越薄，拼接的片条越狭窄，效果越好。

这不但减小了涡流损耗，降低了温升，还能节省硅钢片的用料。

但实际上制作硅钢片铁芯时。

并不单从上述的一面有利因素出发，因为那样制作铁芯，要大大增加工时，还减小了铁芯的有效截面。

所以，用硅钢片制作变压器铁芯时，要从具体情况出发，权衡利弊，选择最佳尺寸。

变压器是根据电磁感应的原理制成的.在在闭合的铁芯柱上面绕有两个绕组,一个原绕组,和一个副绕组.当原绕组假上交流电源电压时.原饶组流有交变电流,而建立磁势,在磁势的作用下铁芯中便产生交变主磁通,主磁通在铁芯中同时穿过,{交链]一.二次绕组而闭合由于电磁感应作用分别在一,,二次绕组产生感应电动势,至于为什么它可以升压,和将压呢..那就需要用楞次定律来解释了.感应电流产生的磁通,总阻碍圆磁通的变化,当原磁通增加时感应电流的产生的磁通与与原磁通相反,就是说二次绕组所产生的感应磁通与原绕组所产生的主磁通相反,所以二次绕组就出现了低等级的交变电压,,,所以...铁芯是变压器的磁路部分矽钢片电工用硅钢薄板俗称矽钢片或硅钢片。

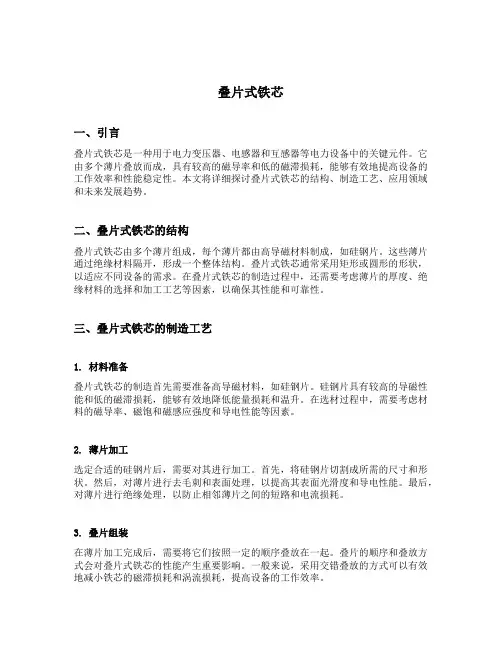

叠片式铁芯一、引言叠片式铁芯是一种用于电力变压器、电感器和互感器等电力设备中的关键元件。

它由多个薄片叠放而成，具有较高的磁导率和低的磁滞损耗，能够有效地提高设备的工作效率和性能稳定性。

本文将详细探讨叠片式铁芯的结构、制造工艺、应用领域和未来发展趋势。

二、叠片式铁芯的结构叠片式铁芯由多个薄片组成，每个薄片都由高导磁材料制成，如硅钢片。

这些薄片通过绝缘材料隔开，形成一个整体结构。

叠片式铁芯通常采用矩形或圆形的形状，以适应不同设备的需求。

在叠片式铁芯的制造过程中，还需要考虑薄片的厚度、绝缘材料的选择和加工工艺等因素，以确保其性能和可靠性。

三、叠片式铁芯的制造工艺1. 材料准备叠片式铁芯的制造首先需要准备高导磁材料，如硅钢片。

硅钢片具有较高的导磁性能和低的磁滞损耗，能够有效地降低能量损耗和温升。

在选材过程中，需要考虑材料的磁导率、磁饱和磁感应强度和导电性能等因素。

2. 薄片加工选定合适的硅钢片后，需要对其进行加工。

首先，将硅钢片切割成所需的尺寸和形状。

然后，对薄片进行去毛刺和表面处理，以提高其表面光滑度和导电性能。

最后，对薄片进行绝缘处理，以防止相邻薄片之间的短路和电流损耗。

3. 叠片组装在薄片加工完成后，需要将它们按照一定的顺序叠放在一起。

叠片的顺序和叠放方式会对叠片式铁芯的性能产生重要影响。

一般来说，采用交错叠放的方式可以有效地减小铁芯的磁滞损耗和涡流损耗，提高设备的工作效率。

4. 绝缘处理叠片式铁芯的绝缘处理是确保其性能和可靠性的重要环节。

绝缘材料需要具有良好的绝缘性能和耐高温性能，以防止叠片之间的短路和电流损耗。

常用的绝缘材料有绝缘漆和绝缘纸等。

四、叠片式铁芯的应用领域叠片式铁芯广泛应用于电力变压器、电感器和互感器等电力设备中。

其主要作用是提供磁路，将电能转换为磁能或将磁能转换为电能。

叠片式铁芯具有较高的导磁性能和低的能量损耗，能够提高设备的工作效率和性能稳定性。

同时，叠片式铁芯还具有体积小、重量轻和成本低的优点，适用于各种不同规格和功率的电力设备。

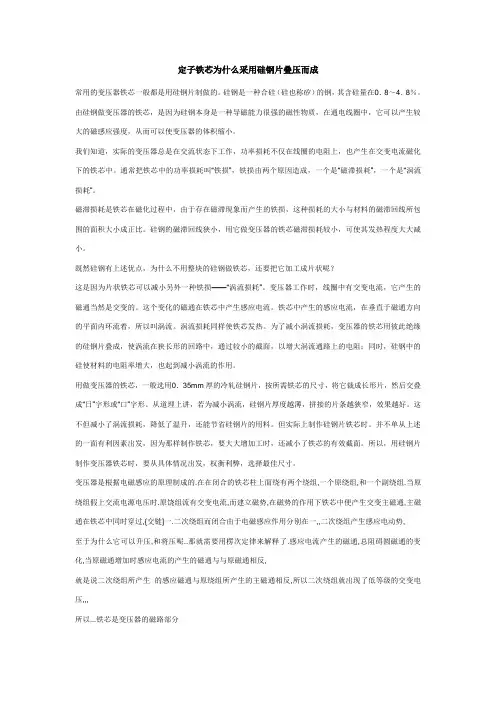

［重点］定子铁芯为什么釆用硅钢片叠压而成定子铁芯为什么采用硅钢片叠压而成常用的变圧器铁芯一般都是用硅钢片制做的。

硅钢是一种合硅(硅也称矽)的钢，其含硅量在0(8,4(8,。

山硅钢做变压器的铁芯，是因为硅钢本身是一种导磁能力很强的磁性物质，在通电线圈中，它可以产生较大的磁感应强度，从而可以使变圧器的体积缩小。

我们知道，实际的变圧器总是在交流状态下工作，功率损耗不仅在线圈的电阻上，也产生在交变电流磁化下的铁芯中。

通常把铁芯中的功率损耗叫“铁损”，铁损山两个原因造成，一个是“磁滞损耗”，一个是“涡流损耗”。

磁滞损耗是铁芯在磁化过程中，山于存在磁滞现象而产生的铁损，这种损耗的大小与材料的磁滞回线所包W的面积大小成正比。

硅钢的磁滞回线狭小，用它做变压器的铁芯磁滞损耗较小，可使其发热程度大大减小。

既然硅钢有上述优点，为什么不用整块的硅钢做铁芯，还要把它加工成片状呢, 这是因为片状铁芯可以减小另外一种铁损一“涡流损耗”°变压器工作时，线圈中有交变电流，它产生的磁通当然是交变的。

这个变化的磁通在铁芯中产生感应电流。

铁芯中产生的感应电流，在垂直于磁通方向的平面内环流着，所以叫涡流。

涡流损耗同样使铁芯发热。

为了减小涡流损耗，变压器的铁芯用彼此绝缘的硅钢片叠成，使涡流在狭K形的回路中，通过较小的截面，以增大涡流通路上的电阻;同时，硅钢中的硅使材料的电阻率增大，也起到减小涡流的作用。

用做变圧器的铁芯，一般选用0 (35mm )7-的冷轧硅钢片，按所需铁芯的尺寸,将它裁成长形片，然后交叠成“日”字形或“口”字形。

从道理上讲，若为减小涡流，硅钢片片度越薄，拼接的片条越狭窄，效果越好。

这不但减小了涡流损耗，降低了温升，还能节省硅钢片的用料。

但实际上制作硅钢片铁芯时。

并不单从上述的一面有利因素出发，因为那样制作铁芯，要大大增加工时，还减小了铁芯的有效截面。

所以，用硅钢片制作变压器铁芯时，要从具体情况出发，权衡利弊，选择最佳尺寸。

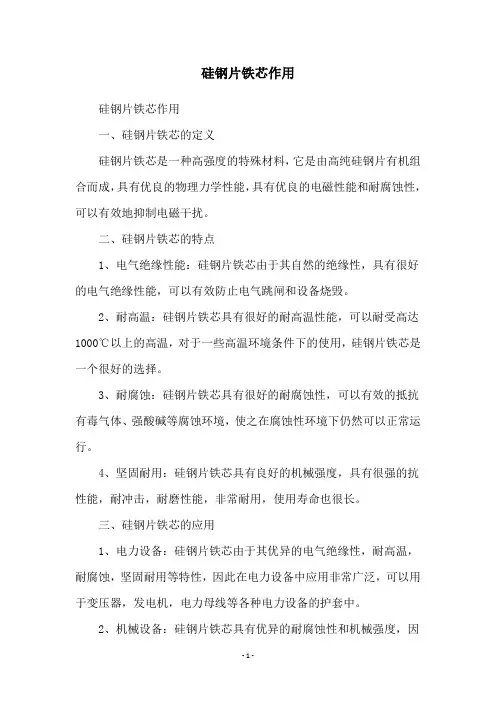

硅钢片铁芯作用
硅钢片铁芯作用
一、硅钢片铁芯的定义
硅钢片铁芯是一种高强度的特殊材料，它是由高纯硅钢片有机组合而成，具有优良的物理力学性能，具有优良的电磁性能和耐腐蚀性，可以有效地抑制电磁干扰。

二、硅钢片铁芯的特点
1、电气绝缘性能：硅钢片铁芯由于其自然的绝缘性，具有很好的电气绝缘性能，可以有效防止电气跳闸和设备烧毁。

2、耐高温：硅钢片铁芯具有很好的耐高温性能，可以耐受高达1000℃以上的高温，对于一些高温环境条件下的使用，硅钢片铁芯是一个很好的选择。

3、耐腐蚀：硅钢片铁芯具有很好的耐腐蚀性，可以有效的抵抗有毒气体、强酸碱等腐蚀环境，使之在腐蚀性环境下仍然可以正常运行。

4、坚固耐用：硅钢片铁芯具有良好的机械强度，具有很强的抗性能，耐冲击，耐磨性能，非常耐用，使用寿命也很长。

三、硅钢片铁芯的应用
1、电力设备：硅钢片铁芯由于其优异的电气绝缘性，耐高温，耐腐蚀，坚固耐用等特性，因此在电力设备中应用非常广泛，可以用于变压器，发电机，电力母线等各种电力设备的护套中。

2、机械设备：硅钢片铁芯具有优异的耐腐蚀性和机械强度，因
此可以广泛应用于各种机械设备中，例如离心泵，水泵，涡轮增压机，压缩机，螺杆泵等各种机械设备的护套中。

3、汽车设备：硅钢片铁芯可以抑制电磁干扰，因此可以应用于汽车设备，例如发动机、起动器、变速箱、制动器等汽车设备的护套中。

1．硅钢片铁芯硅钢片是一种合金，在纯铁中加入少量的硅（一般在4.5%以下）形成的铁硅系合金称为硅钢。

该类铁芯具有最高的饱和磁感应强度值为20000Gs；由于它们具有较好的磁电性能，又易于大批生产，价格便宜，机械应力影响小等优点，在电力电子行业中获得极为广泛的应用，如电力变压器、配电变压器、电流互感器等铁芯。

是软磁材料中产量和使用量最大的材料。

也是电源变压器用磁性材料中用量最大的材料。

特别是在低频、大功率下最为适用。

常用的有冷轧硅钢薄板DG3、冷轧无取向电工钢带DW、冷轧取向电工钢带DQ，适用于各类电子系统、家用电器中的中、小功率低频变压器和扼流圈、电抗器、电感器铁芯，这类合金韧性好，可以冲片、切割等加工，铁芯有叠片式及卷绕式。

但高频下损耗急剧增加，一般使用频率不超过400Hz。

从应用角度看，对硅钢的选择要考虑两方面的因素：磁性和成本。

对小型电机、电抗器和继电器，可选纯铁或低硅钢片；对于大型电机，可选高硅热轧硅钢片、单取向或无取向冷轧硅钢片；对变压器常选用单取向冷轧硅钢片。

在工频下使用时，常用带材的厚度为0.2~0.35毫米；在400Hz下使用时，常选0.1毫米厚度为宜。

厚度越薄，价格越高。

2．坡莫合金坡莫合金铁芯坡莫合金常指铁镍系合金，镍含量在30~90%范围内。

是应用非常广泛的软磁合金。

通过适当的工艺，可以有效地控制磁性能，比如超过105的初始磁导率、超过106的最大磁导率、低到2‰奥斯特的矫顽力、接近1或接近0的矩形系数，具有面心立方晶体结构的坡莫合金具有很好的塑性，可以加工成1μm的超薄带及各种使用形态。

常用的合金有1J50、1J79、1J85等。

1J50 的饱和磁感应强度比硅钢稍低一些，但磁导率比硅钢高几十倍，铁损也比硅钢低2~3倍。

做成较高频率(400~8000Hz)的变压器，空载电流小，适合制作100W以下小型较高频率变压器。

1J79 具有好的综合性能，适用于高频低电压变压器，漏电保护开关铁芯、共模电感铁芯及电流互感器铁芯。

完整word版)硅钢片的介绍(普及知识)硅钢是一种铁硅合金，含有0.5％～4.8％的硅。

它是一种广泛应用于电工领域的软磁材料，通常制成标准尺寸的大张板材或带材，被称为硅钢片。

硅钢片被广泛应用于电动机、发电机、变压器、电磁机构、继电器电子器件及测量仪表中。

硅是钢的良好脱氧剂，它能与氧结合，使氧转变为稳定的SiO2，避免了因氧原子掺杂而使铁的晶格畸变。

硅在α铁中成为固溶体后，能使电阻率增加，同时有助于将有害杂质碳分离出来。

因此，一般含杂质的铁加入硅后能提高磁导率、降低矫顽力和铁损。

但是，含硅量增加会使材料变得硬而脆，导热性和韧性下降，对散热和机械加工不利。

因此，硅钢片的含硅量通常不超过4.5％。

硅钢片分为冷轧和热轧两种，其中冷轧硅钢片使用较为广泛。

冷轧硅钢片沿轧制方向具有优良的磁性能，不仅在强磁场中具有高饱和磁通密度和低铁损，而且在弱磁场中也有良好的磁性（初始磁导率大）。

这是由于冷轧工艺过程使钢片中的杂质含量降低，并在钢片中造成粗大晶粒，从而导致磁导率增大，磁滞损耗减小。

硅钢片的主要品质特性包括铁损值、磁通密度、硬度、平坦度、厚度均匀性、涂膜种类及冲片性等。

其中，铁损值是硅钢片的重要指标之一。

本文中没有关于硅钢片硬度的内容，可能是因为与铁损值和磁通密度无直接关联。

因此，本段可以删除。

硅钢片是一种重要的材料，其铁损值和磁通密度是影响其能源效率的两个关键指标。

铁损值是指在特定频率和磁通密度下，每单位重量硅钢片所损失的能量，包括磁滞损、涡电流损和异常涡电流损三部分。

其中，磁滞损是指B-H磁滞曲线所包含的面积，涡电流损是由于交流变化的磁场诱导硅钢片内部诱导电流而引起的，而异常涡电流损则是由于磁域移动和转动所引起的微观涡电流损失。

铁损值愈低，表示品级愈高，能源效率愈高。

磁通密度是硅钢片被磁化的难易度，表示在特定频率下，单位面积所通过的磁通量。

磁通密度和硅钢片的集合组织、杂质、内部应力等因素有关。

磁通密度愈高，单位面积所通过的磁通量愈大，能源效率愈佳，因此，硅钢片的磁通密度愈高愈好。
