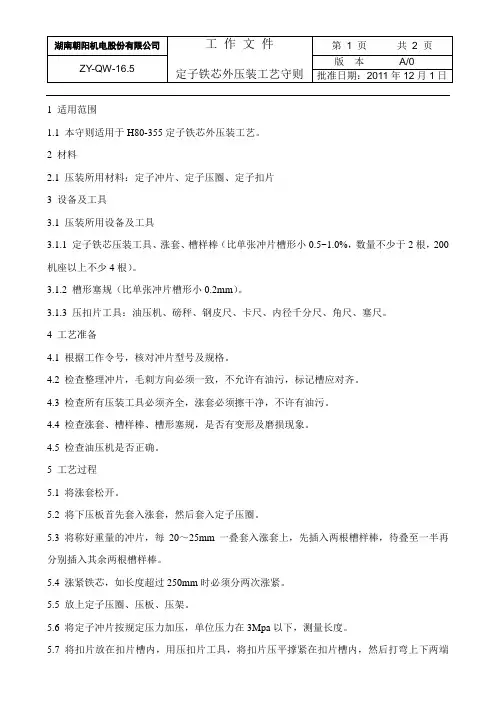

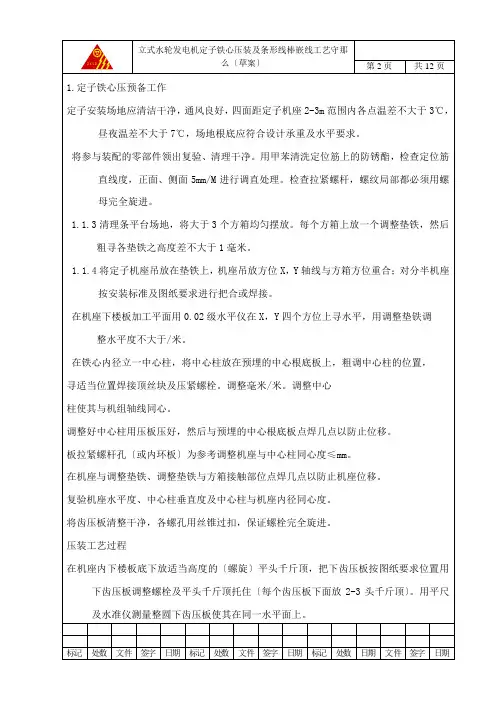

(完整版)定子铁心外压装工艺守则

1 适用范围1.1 本守则适用于H80-355定子铁芯外压装工艺。

2 材料2.1 压装所用材料：定子冲片、定子压圈、定子扣片3 设备及工具3.1 压装所用设备及工具3.1.1 定子铁芯压装工具、涨套、槽样棒（比单张冲片槽形小0.5~1.0%，数量不少于2根，200机座以上不少4根）。

3.1.2 槽形塞规（比单张冲片槽形小0.2mm）。

3.1.3 压扣片工具：油压机、磅秤、钢皮尺、卡尺、内径千分尺、角尺、塞尺。

4 工艺准备4.1 根据工作令号，核对冲片型号及规格。

4.2 检查整理冲片，毛刺方向必须一致，不允许有油污，标记槽应对齐。

4.3 检查所有压装工具必须齐全，涨套必须擦干净，不许有油污。

4.4 检查涨套、槽样棒、槽形塞规，是否有变形及磨损现象。

4.5 检查油压机是否正确。

5 工艺过程5.1 将涨套松开。

5.2 将下压板首先套入涨套，然后套入定子压圈。

5.3 将称好重量的冲片，每20～25mm一叠套入涨套上，先插入两根槽样棒，待叠至一半再分别插入其余两根槽样棒。

5.4 涨紧铁芯，如长度超过250mm时必须分两次涨紧。

5.5 放上定子压圈、压板、压架。

5.6 将定子冲片按规定压力加压，单位压力在3Mpa以下，测量长度。

5.7 将扣片放在扣片槽内，用压扣片工具，将扣片压平撑紧在扣片槽内，然后打弯上下两端扣片，使其紧密扣紧。

5.8 松去压力，取出上压板，压架，取出铁芯和槽样棒。

5.9 打上操作标记，送检，交下道工序。

6 检查6.1 铁芯重量要按照图纸要求（如硅钢片比重超过或小于7.75g/cm3 时，则按实际比重决定其重量）。

6.2 铁芯内圆要求整齐，符合图纸规定公差要求。

6.3 铁芯外圆最大尺寸不得超过图纸规定，标记槽必须整齐。

扣片与铁芯必须垂直不得歪斜，将平尺搁在铁芯外圆上用塞尺检查其平度，H80~132机座，其平度应不大于0.08mm，H160~225机座，其平度应不大于0.1mm，H250-355机座，其平度应不大于0.12mm。

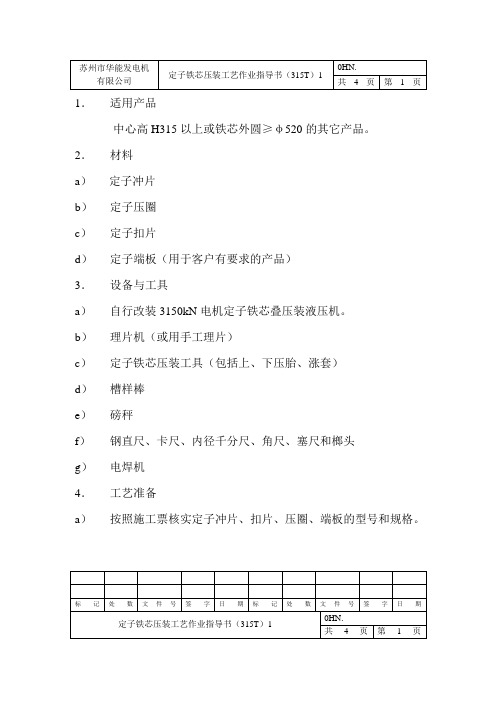

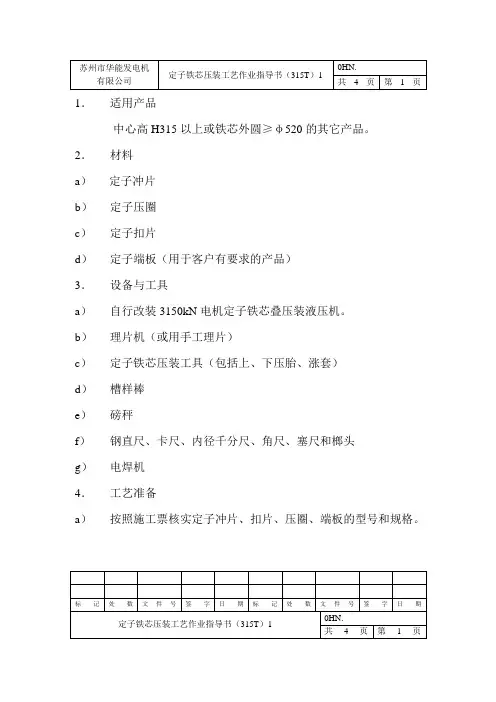

1．适用产品中心高H315以上或铁芯外圆≥φ520的其它产品。

2．材料a）定子冲片b）定子压圈c）定子扣片d）定子端板（用于客户有要求的产品）3．设备与工具a）自行改装3150kN电机定子铁芯叠压装液压机。

b）理片机（或用手工理片）c）定子铁芯压装工具（包括上、下压胎、涨套）d）槽样棒e）磅秤f）钢直尺、卡尺、内径千分尺、角尺、塞尺和榔头g）电焊机4．工艺准备a）按照施工票核实定子冲片、扣片、压圈、端板的型号和规格。

理片时要求冲片毛刺方向必须一致，不允许有乱片或缺角，去除轴孔圆片、槽屑等杂物，将标记槽对齐后用铅丝扎好或用工具串好。

b）检查压装工具是否齐全，涨套不允许有油污，槽样棒和塞尺等是否有变形和磨损现象。

c）开动电机定子铁芯叠压扣片机，检查机床是否正常。

5．工艺过程a）将下压胎、涨套固定好，然后套入定子压圈或定子端板。

b）将理好的定子冲片按图纸要求称好重量，先将大约20～25mm 高的一叠冲片和端板压圈套入涨套，插入两根槽样棒，再将余下的冲片全部片套入涨套。

c）放上定子压圈或定子端板以及上压胎。

d）按下表规定的压力加压，对同一产品严格遵守定压定长的原则按图施工，不得任意提高和改变叠压力；当铁芯长度达到500mm时，必须分两次预压。

e) 将扣片放入扣片槽内，压平，撑紧，然后打弯扣片两端，使其与压圈紧密相扣并点焊。

f) 主压缸回程，松去压力，取下上压胎、取下铁芯，再取出槽样棒。

g)打上操作者标记，焊牢，送入待检区。

6. 质量检查a) 铁芯长度：在离扣片面5mm处测量，当L＜160mm时，公差为±1.0，当L＞160mm时，其公差为-1.0～2.0。

b) 铁芯内圆：要求整齐、光滑，尺寸应符合图纸的公差规定。

c) 铁芯外圆：最大尺寸应符合图纸的公差规定，不得有歪斜或菱形。

d) 叠压后，槽型要求整齐光滑，槽型尺寸允许比冲片小0.2mm。

检查片间有无废料等异物。

e) 齿部弹开度按下表：f）铁芯重量应符合图纸规定。

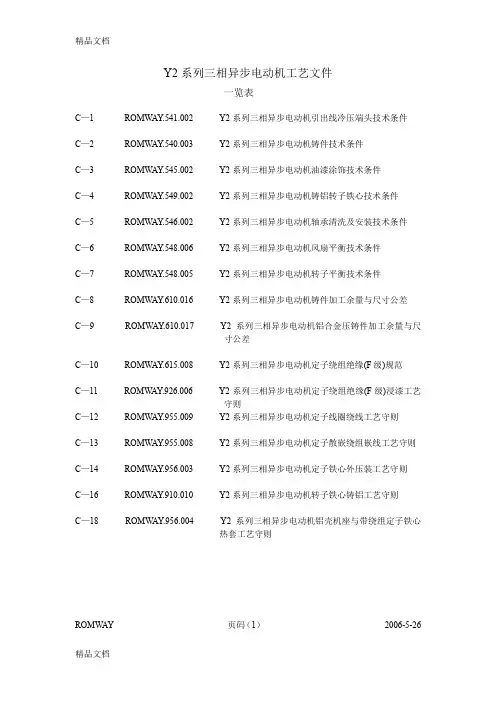

Y2系列三相异步电动机工艺文件一览表C—1 ROMW AY.541.002 Y2系列三相异步电动机引出线冷压端头技术条件C—2 ROMW AY.540.003 Y2系列三相异步电动机铸件技术条件C—3 ROMW AY.545.002 Y2系列三相异步电动机油漆涂饰技术条件C—4 ROMW AY.549.002 Y2系列三相异步电动机铸铝转子铁心技术条件C—5 ROMW AY.546.002 Y2系列三相异步电动机轴承清洗及安装技术条件C—6 ROMW AY.548.006 Y2系列三相异步电动机风扇平衡技术条件C—7 ROMW AY.548.005 Y2系列三相异步电动机转子平衡技术条件C—8 ROMW AY.610.016 Y2系列三相异步电动机铸件加工余量与尺寸公差C—9 ROMWAY.610.017 Y2系列三相异步电动机铝合金压铸件加工余量与尺寸公差C—10 ROMW AY.615.008 Y2系列三相异步电动机定子绕组绝缘(F级)规范C—11 ROMW AY.926.006 Y2系列三相异步电动机定子绕组绝缘(F级)浸漆工艺守则C—12 ROMW AY.955.009 Y2系列三相异步电动机定子线圈绕线工艺守则C—13 ROMW AY.955.008 Y2系列三相异步电动机定子散嵌绕组嵌线工艺守则C—14 ROMW AY.956.003 Y2系列三相异步电动机定子铁心外压装工艺守则C—16 ROMW AY.910.010 Y2系列三相异步电动机转子铁心铸铝工艺守则C—18 ROMW AY.956.004 Y2系列三相异步电动机铝壳机座与带绕组定子铁心热套工艺守则ROMW AY 页码（1）2006-5-26引出线冷压端头技术条件1 主题内容与适用范围本技术条件规定了低压异步电动机引出线冷压端头技术要求、检验方法。

本技术条件适用于Y2系列三相异步电动机及其派生系列电动机。

2 技术要求2.1：接线端头必须符合JB2436—1978《电力传动控制装置用铜制裸压接端头》有关规定。

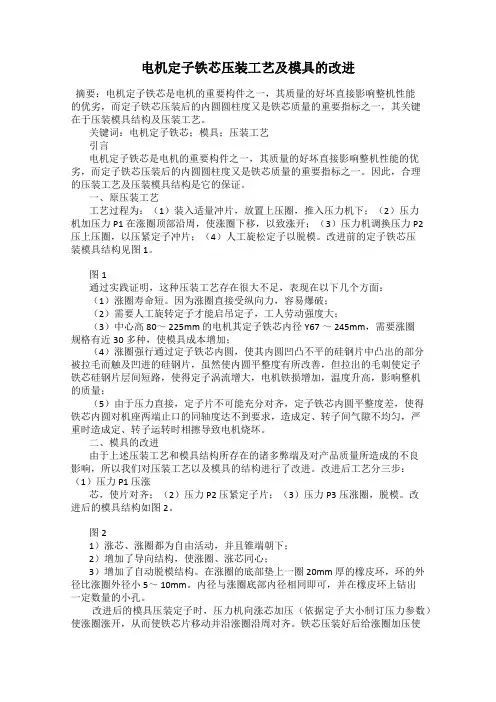

电机定子铁芯压装工艺及模具的改进摘要：电机定子铁芯是电机的重要构件之一，其质量的好坏直接影响整机性能的优劣，而定子铁芯压装后的内圆圆柱度又是铁芯质量的重要指标之一，其关键在于压装模具结构及压装工艺。

关键词：电机定子铁芯；模具；压装工艺引言电机定子铁芯是电机的重要构件之一，其质量的好坏直接影响整机性能的优劣，而定子铁芯压装后的内圆圆柱度又是铁芯质量的重要指标之一。

因此，合理的压装工艺及压装模具结构是它的保证。

一、原压装工艺工艺过程为：（1）装入适量冲片，放置上压圈，推入压力机下；（2）压力机加压力 P1 在涨圈顶部沿周，使涨圈下移，以致涨开；（3）压力机调换压力 P2压上压圈，以压紧定子冲片；（4）人工旋松定子以脱模。

改进前的定子铁芯压装模具结构见图 1。

图1通过实践证明，这种压装工艺存在很大不足，表现在以下几个方面：（1）涨圈寿命短。

因为涨圈直接受纵向力，容易爆破；（2）需要人工旋转定子才能启吊定子，工人劳动强度大；（3）中心高 80～ 225mm 的电机其定子铁芯内径Υ67 ～ 245mm，需要涨圈规格有近30多种，使模具成本增加；（4）涨圈强行通过定子铁芯内圆，使其内圆凹凸不平的硅钢片中凸出的部分被拉毛而触及凹进的硅钢片，虽然使内圆平整度有所改善，但拉出的毛刺使定子铁芯硅钢片层间短路，使得定子涡流增大，电机铁损增加，温度升高，影响整机的质量；（5）由于压力直接，定子片不可能充分对齐，定子铁芯内圆平整度差，使得铁芯内圆对机座两端止口的同轴度达不到要求，造成定、转子间气隙不均匀，严重时造成定、转子运转时相擦导致电机烧坏。

二、模具的改进由于上述压装工艺和模具结构所存在的诸多弊端及对产品质量所造成的不良影响，所以我们对压装工艺以及模具的结构进行了改进。

改进后工艺分三步：（1）压力 P1 压涨芯，使片对齐；（2）压力 P2 压紧定子片；（3）压力 P3压涨圈，脱模。

改进后的模具结构如图2。

图21）涨芯、涨圈都为自由活动，并且锥端朝下；2）增加了导向结构，使涨圈、涨芯同心；3）增加了自动脱模结构。

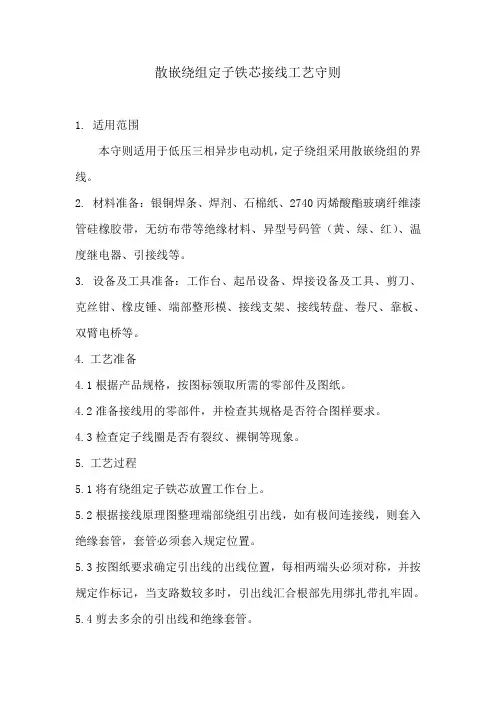

散嵌绕组定子铁芯接线工艺守则1.适用范围本守则适用于低压三相异步电动机，定子绕组采用散嵌绕组的界线。

2. 材料准备：银铜焊条、焊剂、石棉纸、2740丙烯酸酯玻璃纤维漆管硅橡胶带，无纺布带等绝缘材料、异型号码管（黄、绿、红）、温度继电器、引接线等。

3. 设备及工具准备：工作台、起吊设备、焊接设备及工具、剪刀、克丝钳、橡皮锤、端部整形模、接线支架、接线转盘、卷尺、靠板、双臂电桥等。

4.工艺准备4.1根据产品规格，按图标领取所需的零部件及图纸。

4.2准备接线用的零部件，并检查其规格是否符合图样要求。

4.3检查定子线圈是否有裂纹、裸铜等现象。

5.工艺过程5.1将有绕组定子铁芯放置工作台上。

5.2根据接线原理图整理端部绕组引出线，如有极间连接线，则套入绝缘套管，套管必须套入规定位置。

5.3按图纸要求确定引出线的出线位置，每相两端头必须对称，并按规定作标记，当支路数较多时，引出线汇合根部先用绑扎带扎牢固。

5.4剪去多余的引出线和绝缘套管。

5.5用火焰烧漆清除导线端头待焊接处漆膜，必须清理干净，并采用防护措施，以免损坏绕组漆膜。

5.6引出线的橡胶绝缘剥去30～50mm，并与线圈引出线已脱漆的端头绞接在一起。

5.7用氧气焊进行焊接，焊接前必须用石棉纸保护绕组端部，以免焊渣、焊料进入绕组端部。

5.8焊接后用双臂电桥测三相绕组直流电阻，阻值应符合图纸要求，各相与三相平均值之差不得超过±5%，超差时必须进行检查和重新焊接。

5.9接头处用硅橡胶带半叠包一层，再把预先套入的绝缘套管移入焊接包扎处。

5.10 热敏元件嵌入定子绕组中，每相一个，三个串联，用两根0.75mm2黑色线引出。

6. 质量检查和注意事项6.1 焊料采用5%银铜焊条，不允许采用酸性焊剂。

6.2 焊接处必须光滑，不允许有虚焊，如焊接头有毛刺、尖角，必须用锉刀修光。

6.3 焊料必须填满交接处的空间。

6.4 接线应正确，引出线按规定作标记。

6.5端部绑扎应牢固、整齐、美观，端部应无裸铜或异物。

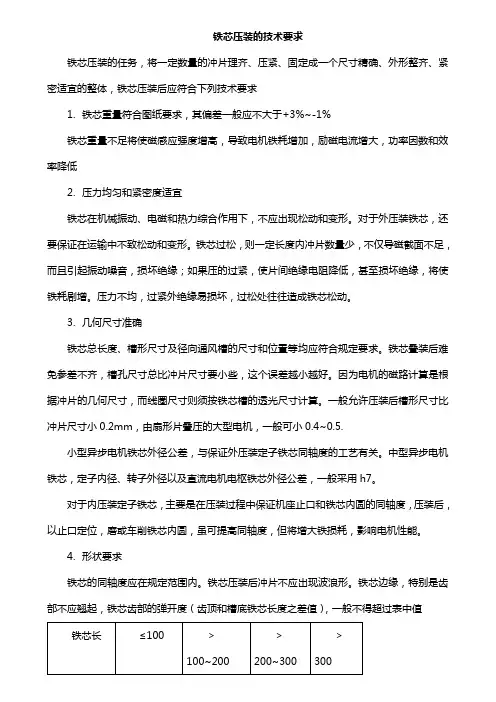

铁芯压装的技术要求铁芯压装的任务，将一定数量的冲片理齐、压紧、固定成一个尺寸精确、外形整齐、紧密适宜的整体，铁芯压装后应符合下列技术要求1.铁芯重量符合图纸要求，其偏差一般应不大于+3%~-1%铁芯重量不足将使磁感应强度增高，导致电机铁耗增加，励磁电流增大，功率因数和效率降低2.压力均匀和紧密度适宜铁芯在机械振动、电磁和热力综合作用下，不应出现松动和变形。
