项目3-1 变频器的面板操作和参数设置

变频器参数设置操作规程一．变频器工作模式选择1.在待机状态下显示监视模式2.按MODE键进入频率设置模式3.在2状态按MODE键进入参数模式4.在3状态下按MODE键进入运行模式5.在4 状态下按MODE键进入帮助模式6.在5 状态下按MODE键回到监视模式二．工作监视选择1．待机状态现在为频率监视2. 按SET键进入电流监视3. 在2状态下按SET键进入电压监视4. 在3状态下按SET键进入报警监视5. 在4状态下按SET键进入频率监视三．频率设置1. 先选择频率设定模式2. 按向上＼向下键增加＼减小设置频率3. 按SET键写入设定频率。

屏幕闪烁冰出现字母F，设置成功四．参数设置1. 先选择参数设定模式2. 按SET键进入改变参数状态（此时用SET键可以改变参数数位）3．按向上＼向下键增加＼减小参数4. 按SET键显示参数的现在设定值5. 按向上＼向下键增加＼减小参数设定值6. 按SET 键1.5秒写入设定值，屏幕闪烁设定成功五．拷贝模式在工作中我们经常会遇到这样的情况，有一台变频器坏了买了新的却不知道原来变频的参数。

这种情况可以利用变频器的拷贝模式解决。

此模式可以用操作面板把源变频器的参数直接复制到目标变频器中。

具体方法如下：1.源变频器通电开机，并选择参数设定模式2.按两次向下键，再按SET键进入参数读出准备期3.按SET键1.5秒读出参数，闪烁，显示读出成功4.源变频器停电。

启动目标变频器。

按1、2步进入参数读出准备期5.按向上建进入参数写入准备期6.按SET键1.5秒写入参数。

闪烁，写入成功7.按向上键进入参数校验准备期8.按SET键1.5秒，闪烁，校验参数。

若无错误提示则写入成功9.关闭目标变频器，更换新操作面板。

六．变频器主要参数介绍1. 上限频率（Pr。

1）限制变频器输出频率上限值，出厂设定为120Hz2. 下限频率（Pr。

2）限制变频器输出频率下限值，只要启动信号为ON，频率达到下限值就启动电机3. 加减速时间设定Pr。

1、训练目标
2、训练设备器材准备
教师活动
学生活动
教具使用
5分钟
20分钟
65分钟
一、相关知识
1、三速电机介绍：
2、调速方法：
3、PLC控制要求与方法
二、实践操作
技能训练二：PLC控制三速电动机电路安装技术
1、训练目标
2、训练设备器材准备
3、训练步骤
读图分析；
电器元件安装；
电气及PLC控制电路连接安装；
通电试验、调试排故
4、评分标准
强调：安装工艺要求
按照工艺要求进行安装
完成后，拆除线路并清理板面，清理环境
电气安装等器材和工具
二人一套安装器具、器材；每人一套工具
《常用电机控制与调速技术》教案
2-4
教 师
教学环境
电气实训室
教 具
电气安装等器材、工具
授课日期
班 级
课 时
2
课程
《常用电机控制与调速技术》
项目
项目二三相交流异步电动机的常用调速技术
主要任务
教具使用
25分钟
15分钟
50分钟
一、相关知识
1、变频器参数设置方法：
2、PLC设计方法：
3、电路安装要求：
二、实践操作
技能训练：多段速运行电路安装与调试
1、训练目标
2、训练设备器材准备
3、训练步骤
三段速控制要求；
变频器参数设置；
PLC输入
电气及PLC控制电路连接安装；
通电试验、调试排故
4、评分标准
强调：安全、安装工艺要求
2-5
教 师
教学环境
电气实训室
教 具
电气安装等器材、工具

6SE70变频器的上位机通信 2.SIEMENS 6SE70变频器的上位机通信
2.1 SIMOVIS/DriveMon 上位机软件的设置
(3) USS 通讯参数的设置 P368=4 设定控制方式为USS P554（ON\OFF的源）=B2100 （USS接收到的字1的第0位） P707.1（USS报文PZD区的第1个字）=K32（状态字1） P707.2（USS报文PZD区的第2个字）=KK148（实际速度） P555（选择OFF2指令的源）=B2101（USS接收到的字1的第1位） P565（失败确认选择源）=B2107（USS接收到的字1的第7位）） P571=B2111 正转方向选择源 P572=B2112 反向方向选择源 P443（主给定选择源）=K2002（状态字2）
6SE70变频器的上位机通信 2.SIEMENS 6SE70变频器的上位机通信
基于USS 2.2 基于USS 通信对变频器的远程操作
（1）当参数设置完毕后，可利用上位计算机对现场变频器实施 远程控制，参数设置界面如图3-2所示。在软件界面左下角处有 红色（停止）和绿色（启动）按钮，可以实现对变频器（电动 机）的远程启停控制。 （2）变频器运行时，会发出清脆的继电器吸合声，在 “Setpoint(设置值)”处可以填入你所希望的数字，用百分比 来表示。100%表示以正转矩方向最高速度运转，当输入设定值 之后键入回车键，变频器即按你的意愿进行运行。停止时会在 变频器的参数列表上观测到变频器的工作参数，如r002 显示当 前设定的频率，r003显示变频器输出电压，r004 显示变频器输 出电流等。当负载变化时，则对应的电压、电流也发生变化。
(2)按P键开始复位，复位过程大约为2Min，这样可保证变频器 的参数均回到工厂默认值。复位结束后，面板显示为P970，继 续下面的设置。

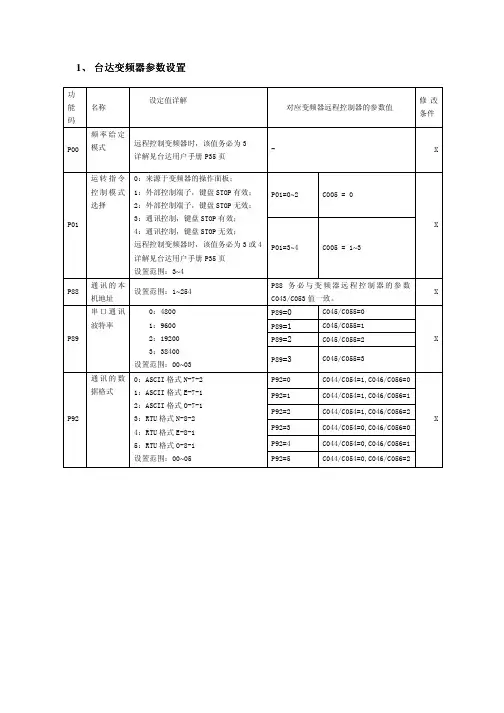

1、台达变频器参数设置功能码 名称设定值详解对应变频器远程控制器的参数值修改条件P00 频率给定模式远程控制变频器时，该值务必为3详解见台达用户手册P35页- XP01=0~2 C005 = 0P01 运转指令控制模式选择0：来源于变频器的操作面板；1：外部控制端子，键盘STOP有效；2：外部控制端子，键盘STOP无效；3：通讯控制，键盘STOP有效；4：通讯控制，键盘STOP无效；远程控制变频器时，该值务必为3或4详解见台达用户手册P35页设置范围：3~4P01=3~4 C005 = 1~3XP88 通讯的本机地址设置范围：1~254P88务必与变频器远程控制器的参数C043/C053值一致。

XP89=0 C045/C055=0P89=1 C045/C055=1P89=2 C045/C055=2P89 串口通讯波特率0：48001：96002：192003：38400设置范围：00~03P89=3 C045/C055=3XP92=0 C044/C054=1,C046/C056=0P92=1 C044/C054=1,C046/C056=1P92=2 C044/C054=1,C046/C056=2P92=3 C044/C054=0,C046/C056=0P92=4 C044/C054=0,C046/C056=1P92 通讯的数据格式0：ASCII格式N-7-21：ASCII格式E-7-12：ASCII格式O-7-13：RTU格式N-8-24：RTU格式E-8-15：RTU格式O-8-1设置范围：00~05 P92=5 C044/C054=0,C046/C056=2X功能码 名称 设定值详解对应变频器远程控制器的参数值修改条件F111 设定频率上限建议最大输出频率的值设为和远程控制器的C023参数的值相同。

默认为50Hz设置范围：0~400HzF111 = C023F004=0~1 C005 = 0F200 启动给定方式选择0：来源于变频器的操作面板；1：外部控制端子；远程控制变频器时，该值可为二者中的一个设置范围：0~1 F004=2 C005 = 1~3XF204 主频率来源远程控制变频器时，该值务必为：5由上位机给定F204务必为5 XF900 本机地址 设置范围：1~247 F900务必与变频器远程控制器的参数C043/C053值一致。
