项目5任务二：变频器面板操作与运行

变频器面板各按键用途介绍变频器面板上的各个按键主要用于设置和控制变频器的运行参数和功能。

下面将对常见的几个按键进行介绍。

1. 电源开/关按键：用于打开或关闭变频器的电源。

在设置或维修时，需要先关闭电源以确保工作的安全性。

2. 运行/停止按键：用于启动或停止变频器的运行。

在设定好相关参数后，按下该按键可以使变频器开始工作，再次按下则可以停止运行。

3. 加速/减速按键：用于调节变频器的运行速度。

按下加速按键可以使变频器的转速逐渐提高，按下减速按键可以使转速逐渐降低。

4. 上/下键：用于上下选择变频器菜单界面中的不同选项，以便进行参数设置或功能调整。

5. 确认/取消按键：用于在设置或调整参数时确认选择或取消操作。

在设置参数后，按下确认键可以将设置保存，按下取消键则可以放弃所做的修改。

6. 设置/调整按键：用于进入或退出变频器的参数设置界面。

在进入设置界面后，可以通过上/下键和确认/取消键来调整参数或功能。

7. 显示屏：用于显示变频器的运行状态、参数设置和故障信息。

通过显示屏可以直观地了解变频器的工作情况。

8. 数字键盘：用于输入相关参数值或进行数值调整。

通过数字键盘可以直接输入需要设置的数值，更加方便快捷。

9. 复位按键：用于恢复变频器的出厂设置。

在部分情况下，当变频器的运行参数调整出现问题时，可以通过按下复位按键将其恢复到出厂设置，以解决问题。

10. 报警/复位按键：用于确认报警信息并复位。

当变频器检测到故障或异常时，会通过显示屏或报警灯发出相应的报警信息，按下报警/复位按键可以确认报警信息并尝试复位。

11. 锁定按键：用于锁定变频器的参数设置。

在正常运行过程中，为了防止误动或误操作，可以通过锁定按键来锁定参数设置，以保证系统的稳定性。

12. 手动/自动切换按键：用于切换变频器的工作模式。

在手动模式下，可以通过上/下键或加速/减速键来手动调节变频器的运行参数；在自动模式下，则根据事先设定好的参数自动运行。

变频器控制面板操作1）变频器手动调节的操作步骤（如果调节不正常就恢复出厂设置P0010=30、P0970=1）。

（1）在显示屏是0.00HZ时（如不是请多按几下Fn就行），长按Fn 至显示r0000 （如果r0000不稳定或者出现0.00HZ等其他情况再按一下P就行）。

（2）通过调节至P0003, 按P，调为2（一般情况我们用这个等级就行了，详细看说明书）再按P保存。

（3）通过调节至P0004，按P ,调为0.，再按P保存（4）通过调节至P0010，按P，调为1（表示对电机的参数可以进行设置），再按P保存（5）通过调节至P0100，按P，调为0（表示选择工作地方，0代表用50HZ，kw，1代表60HZ，hp，2代表60HZ,kw），再按P保存。

（6）通过调节分别至P0304（电动机的额定电压V），P0305(额定电流A)，P0307（额定功率kw），P0310(额定频率Hz)，P0311（额定速度rmp）按P，根据铭牌填。

（7）通过调节至P0700，按P，调为1，再按P保存。

（8）通过调节至P1000，按P，调为1，再按P保存。

（9）通过调节至P1080，按P，默认0，再按P保存。

（10至P1082，按P，默认50，再按P保存。

（11至P1120，按P，调为10，再按P保存。

（12）通过调节至P1121，按P，调为10，再按P保存。

（13至P3900，按P，调为1，再按P保存。

这时候会出现P---- 表示在处理。

然后再长按Fn，等屏幕变化，屏幕变换后再按三下Fn就回到0.00HZ调整完毕。

注：想要手动调节频率在变频器按下后,长按Fn，出现r0000，再按下P，再通过就可以实现变频了。

2）变频器自动调节的操作步骤（1）在显示屏是0.00HZ时（如不是请多按几下Fn就行），长按Fn 至显示r0000 （如果r0000不稳定或者是出现0.00HZ等其他情况再按一下P就行）。

（2）通过调节至P0010，保证它的值为0（3）通过调节至P0700，按P，调为2，再按P保存。

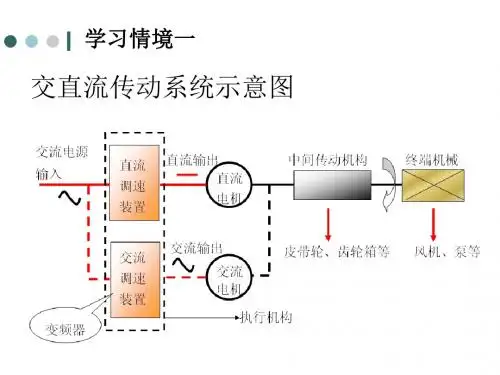

变频器操作说明和主要参数一、变频器操作说明1.变频器是一种用于调节电机转速的设备，通过改变电源频率，调节电机转速并控制电机的运行方式。

2.变频器的操作面板通常包括显示屏、按键和旋转编码器等，通过操作面板可以实现对变频器的参数设置、电机启停控制以及运行状态的监测等功能。

3.首先，接通电源并确保电机与变频器的连接正确，然后按下启动按钮，变频器将开始运行。

4.通过操作面板的旋转编码器或按键，可以设置变频器的工作方式、转速范围、加速时间、减速时间等参数。

5.在运行过程中，可以通过操作面板的显示屏实时监测电机的转速、电流、温度等参数，以及变频器的运行状态。

6.如果需要停止电机运行，可以通过操作面板的停止按钮实现紧急停止，或者通过设置变频器的停机时间来实现定时停止。

二、变频器主要参数1.输入电源：变频器的输入电源通常为交流电，常见的输入电压为220V、380V等。

输入电源的频率通常为50Hz或60Hz。

2.输出电压：变频器的输出电压是控制电机转速的主要手段，通过改变输出电压的频率和大小，可以调节电机的转速。

输出电压通常为0-输入电压范围内可调。

3.频率范围：变频器的频率范围是指输出电压的变化范围，通常为0-输出电压范围内可调。

不同的变频器具有不同的频率范围，根据电机的要求选择合适的变频器。

4.过载能力：变频器的过载能力是指在一定时间内，可以承受的额定负载电流的倍数。

通常以%表示，例如150%。

5.加速时间和减速时间：变频器的加速时间和减速时间是指电机从启动到达额定转速所需的时间。

加速时间和减速时间的设定可以根据实际情况进行调整。

6.控制方式：变频器的控制方式通常有电压控制、电流控制和速度控制等。

可以根据电机的要求选择合适的控制方式。

7.过温保护：变频器通常具有过温保护功能，当电机运行过程中温度过高时，变频器会发出警报并停止电机运行，保护电机不受损坏。

8.故障诊断：变频器通常具有故障诊断功能，可以通过显示屏或指示灯显示故障代码，并提供相应的解决方案。

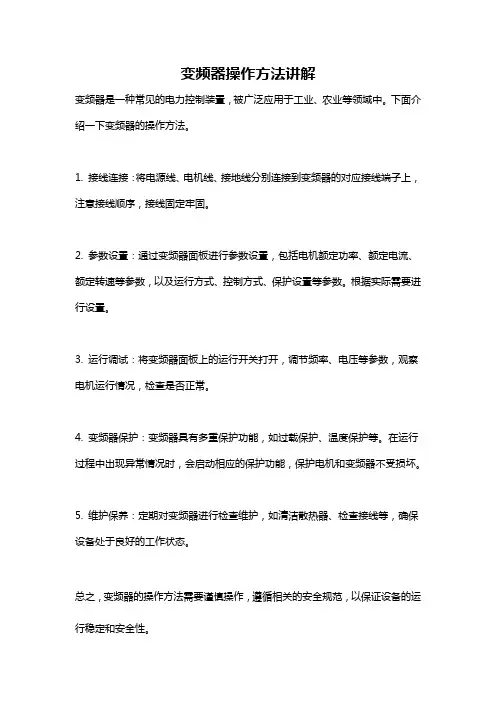

变频器操作方法讲解
变频器是一种常见的电力控制装置，被广泛应用于工业、农业等领域中。

下面介绍一下变频器的操作方法。

1. 接线连接：将电源线、电机线、接地线分别连接到变频器的对应接线端子上，注意接线顺序，接线固定牢固。

2. 参数设置：通过变频器面板进行参数设置，包括电机额定功率、额定电流、额定转速等参数，以及运行方式、控制方式、保护设置等参数。

根据实际需要进行设置。

3. 运行调试：将变频器面板上的运行开关打开，调节频率、电压等参数，观察电机运行情况，检查是否正常。

4. 变频器保护：变频器具有多重保护功能，如过载保护、温度保护等。

在运行过程中出现异常情况时，会启动相应的保护功能，保护电机和变频器不受损坏。

5. 维护保养：定期对变频器进行检查维护，如清洁散热器、检查接线等，确保设备处于良好的工作状态。

总之，变频器的操作方法需要谨慎操作，遵循相关的安全规范，以保证设备的运行稳定和安全性。

《变频器应用与操作》课程标准一、课程名称：变频器应用与操作二、对象：三年制中职电子技术应用专业学生三、课时：54学时四、学分：6分五、课程目标：培养学生具备从事变频器的安装与接线、参数设置、调试运行及维护的基本技能。

教学主要围绕项目实施所要掌握的知识、技能要领，开展变频器操作技能的实训。

职业能力目标：●能从事变频器的安装与接线，懂得变频器的维护保养●会调整变频器的各种运行方式及其相应的参数设置●掌握变频器的各种运行方式的具体调试运行●养成对新知识、新技术的学习能力,具有良好的思想品德、敬业与团队精神及协调人际关系的能力六、教学设计思路本课程是电子技术应用专业的一门主要专业课程，教学遵循学以致用原则，结合生产生活实际，使每一教学内容有具体的事物、形象的描述、明确的任务。

本课程贯彻“项目引导，任务引领”的设计思路，以工作任务引领提高学生学习兴趣，激发学生的成就动机，强调教学内容与岗位实际的紧密联系，通过师生共同参与，共同努力，达成教学目标，。

在具体教学过程中，以生产岗位的实际项目为课题内容展开，再施以具体的学习任务，每个任务都有必需的理论与技能知识点，始终坚持理实一体化的教学理念，注重学生技能与职业素养的培养，将岗位素质教育与技能培养有机结合起来，做到理论与实践的有机结合。

七、内容要求(一)项目一：三菱变频器及其安装、接线 6学时教学目标：熟悉变频器的基本配置、外观和结构；明了安装注意事项；懂得端子接线图及其功能说明；并能以此安装接线。

教学要求：结合现场教学，以实物为载体，在教学过程中，教师示范和学生分组操作训练互动，学生提问与教师解答、指导有机结合，让学生在“教”与“学”过程中，熟悉变频器，重点加强学生实际操作能力的培养。

相关理论与实践知识：电气控制技术，工厂供电技术，变频器原理◆任务一：系统配置、外观和结构 2学时要点：1、明确变频器的基本配置，熟悉变频器的外观2、明白变频器的具体结构◆任务二：安装、接线与端子接线图及其功能说明 4学时要点: 1、能按变频器的基本要求安装，根据接线图接线2、能初步理解端子接线图及其功能说明(二)项目二：变频器的基本运行操作 8学时教学目标：熟悉变频器的操作前准备，明白操作面板上的各个键盘与接线端子的功能与意义。

变频器操作面板的功能及使用方法变频器是一种用于控制电机转速的设备，它可以根据不同的工作要求来调整电机的转速，从而实现对设备的精准控制。

在变频器操作面板上，有许多功能和按钮，下面我们就来详细介绍一下变频器操作面板的功能及使用方法。

1. 参数设置功能在变频器操作面板上，有一个“参数设置”按钮，通过这个按钮可以进入到参数设置界面。

在这个界面上，可以对变频器进行各种参数的设置，比如电机的功率、转速、加减速时间、限制电流等等。

这些参数的设置对于电机的运行非常重要，因此需要根据具体的工作要求进行合理的设置。

2. 运行功能变频器的运行功能非常重要，它可以控制电机的启动、停止、正转、反转等操作。

在变频器操作面板上，有一个“运行”按钮，通过这个按钮可以对电机进行各种运行操作。

在进行运行操作时，需要注意电机的转速和电流的变化，以免对设备造成损害。

3. 监控功能在变频器操作面板上，有一个“监控”按钮，通过这个按钮可以进入到监控界面。

在这个界面上，可以实时监控电机的转速、电流、温度等参数，以及变频器的工作状态。

通过对这些参数的监控，可以及时发现设备出现的问题，并进行及时的处理。

4. 报警功能在变频器操作面板上，有一个“报警”按钮，当设备出现问题时，会自动触发报警功能。

通过这个功能，可以及时发现设备故障，并进行处理。

在进行报警处理时，需要查看变频器的报警代码，并根据代码来进行相应的处理。

5. 调试功能在变频器操作面板上，有一个“调试”按钮，通过这个按钮可以进入到调试界面。

在这个界面上，可以对电机进行各种调试操作，并进行参数的调整和优化。

通过对电机的调试，可以提高设备的运行效率和稳定性。

变频器操作面板的功能非常丰富，并且非常重要。

在进行操作时，需要仔细阅读使用手册，并根据具体的工作要求进行合理的设置和操作。

只有这样，才能保证设备的正常运行和稳定性。

变频器面板各按键用途介绍变频器是一种用于调节电机速度和控制电压的装置，面板上的按键起着关键的作用。

下面我将详细介绍变频器面板上各按键的用途。

1.运行/停止按键：该按键用于启动或停止变频器的运行。

按下该按键时，变频器将根据设定的参数启动电机，并开始运行；再次按下该按键，变频器将停止电机的运行。

2.速度增加/减少按键：这两个按键用于调节电机的转速。

按下速度增加按键时，电机转速将增加；按下速度减少按键时，电机转速将减小。

3.运行模式切换按键：该按键用于切换变频器的运行模式，如正转、反转、定速等。

按下该按键时，变频器将根据设置的模式进行运行。

4.手动/自动切换按键：此按键用于切换变频器的手动和自动模式。

在手动模式下，变频器将按照操作者的指令进行运行；在自动模式下，变频器将根据预设的参数和逻辑控制运行。

5.运行状态显示屏：该显示屏用于显示变频器的运行状态，如电压、电流、功率、温度等。

6.故障显示屏：此显示屏用于显示变频器的故障信息，如过流、过载、过热等。

当出现故障时，变频器将自动停止运行，并在故障显示屏上显示相关信息，以便进行故障诊断和排除。

7.参数调节旋钮：该旋钮用于调节变频器的各项参数，如电压、频率、功率等。

通过旋转该旋钮，可以改变变频器的运行状态和性能。

8.运行指示灯：此指示灯用于显示变频器的运行状态。

当变频器正常运行时，指示灯将亮起；当变频器发生故障或停止时，指示灯将熄灭。

9.频率设定按键：该按键用于设定变频器的输出频率。

按下该按键后，可以通过旋转参数调节旋钮或使用数字键盘输入频率值。

10.数字键盘：该键盘用于输入各项参数的数值，如频率、电压、时间等。

通过按下相应的数字键，可以快速设置参数。

11.急停按键：这个按键用于紧急停止电机的运行。

按下急停按键后，变频器将立即停止电机，并切断电源。

12.开关按钮：此按钮用于切换变频器的电源。

按下按钮时，变频器将通电，并开始工作。

13.复位按键：该按键用于复位变频器的故障状态。

《变频器》课程标准适用专业（层级）：工程电工工业机器人课程目标学习完《变频器》这门课程后，学生应该能够熟知通用变频器的原理、技术指标，能根据电气设备控制工艺要求，进行变频器的安装、参数设置和调试，并同时培养同学初步具备专业生产过程中需要的基本职业技能，具有强烈的安全意识和团队合作等意识。

包括：1.能够根据调速要求进行变频器功能、参数设置的操作；2.能够根据变频调速系统电路图进行安装与调试；3.能够分析，排除电路的简单故障；4.能够用PLC控制变频器实现各种功能，完成PLC程序设计，电器元件的选用和变频器功能、参数设置；5.能够正确处理各种电气设备安全事故。

学习内容本课程的主要学习内容：1.变频器的基本结构变频器的基本构成、变频器的额定数值和技术指标2.变频器的调速原理与控制方法变频器的基本控制方式、变频器调速时的主要技术指标、变频器带负载时控制方式3.变频器的技术规范变频器与电动机容量匹配技术规范、变频器的控制参数、变频器常见品牌介绍4.变频器的选择选择变频器容量的基本原则、变频器容量的计算、根据负载类型选择变频器类型5.变频器的安装变频器安装使用的环境要求、变频器的发热与散热、变频器的安装与接线、变频器的接地6.变频器的调试与维护变频器的调试、变频器系统的调试、变频器的日常维护与检查7.MM440变频器的外部端子MM440变频器上各端子的意义和作用、MM440变频器参数意义和调试方法8.变频器的面板操作与运行变频器面板按键的功能、变频器面板操作与运行的基本步骤、变频器功能参数方法9.变频器的端子控制操作变频器外部端子的功能、变频器外部端子操作与运行的基本步骤、变频器端子控制电动机的正反转10.变频器的多段速运行操作变频器多段速频率控制方式、由PLC控制的变频器多段速运行11.变频器的PID控制运行操作面板设定目标值的接线方法及参数设置、端子设定多个目标值的接线方法及参数设置、PID参数调试方法12.变频与工频的切换控制变频器频率到达参数的设置、使用PLC编程控制电动机工频与变频转换控制。

项目一变频器的面板操作
一、项目目的
1、熟练掌握变频器面板操作方法及显示特点。

2、熟悉变频器的各种运行模式
3、掌握变频器运行基本参数设定方法。

4、掌握变频器的模式切换操作和各种清除操作。

二、项目内容
变频器对异步电动机进行控制，需要设置频率指令和启动指令。

将启动指令设为NO后电机便开始运转，同时根据频率指令（设定频率）来决定电机的转速。

熟练掌握变频器的面板操作方法是使用变频器的基本技能。

1、工作模式切换
通过按MODE键，变频器可以在监视模式、参数设置模式和报警查询模式之间转换。

2、PU模式操作
3、参数设置基本操作
Pr.160 内容
999（初始值）只显示简单模式参数
0 可显示简单模式参数和扩展模式参数
4、参数清除操作
清除的意思是恢复到出厂设定。

参数清除操作只能在pu模式下进行。

有两种清除：“参数清除和“参数全部清除“参数清除是将除了校正参数、端子功能选择参数等之外的参数全部恢复，详见使用手册。

5、运行模式设置
运行模式可通过预置参数pr.79确定，也可通过如下简单操作来完成运行模式选择有4种方式可设定：。
