变频器控制面板操作

变频器参数设置操作步骤在工业自动化控制中，变频器广泛应用于电机的调速控制。

变频器可以根据需要调整电机的输出频率和电压，从而实现电机的精确控制。

为了使变频器能够正常工作，我们需要进行一系列参数设置。

本文将介绍变频器参数设置的操作步骤。

步骤一：进入参数设置模式1.确保变频器已经安装并连接到电源和电机。

2.打开变频器的控制面板，一般会有一个触摸屏或者按键。

3.进入参数设置模式，具体方法可以查看变频器的使用说明书。

步骤二：设置基本参数在参数设置模式下，我们需要设置一些基本参数，以适配电机和实际工作环境。

1. 设置电源电压和电机额定电压：根据实际情况设置变频器的输入电源电压和电机的额定电压，确保变频器输出电压与电机要求一致。

2. 设置变频器输出频率范围：根据实际需求，设置变频器输出频率的上下限，以适应不同的工作场景。

步骤三：设置闭环控制参数如果需要进行闭环控制，需要设置闭环控制参数。

1. 设置电机反馈信号类型：根据电机类型和反馈装置类型选择合适的反馈信号类型，常见的有编码器、霍尔传感器等。

2. 设置闭环控制模式：选择合适的闭环控制模式，如速度闭环、位置闭环等。

3. 设置反馈增益参数：根据实际情况调整反馈增益参数，以提供稳定的控制性能。

步骤四：设置保护参数为了保护电机和变频器，在参数设置中需要设置一些保护参数。

1. 设置过载保护参数：根据电机额定电流和实际工作情况，设置合适的过载保护参数，防止电机受损。

2. 设置过热保护参数：根据电机和变频器的额定温度，设置合适的过热保护参数，防止设备过热损坏。

3. 设置其他保护参数：根据实际需求设置其他保护参数，如短路保护、欠压保护等。

步骤五：保存设置参数在完成参数设置后，需要将设置参数保存到变频器中。

1. 确认所有参数设置无误后，找到保存按钮或菜单选项。

2. 选择保存功能，并按照变频器的提示进行保存操作。

3. 确认设置参数已经成功保存，并退出参数设置模式。

S120变频器操作说明一、基本操作方法：1.连接电源：将S120变频器的供电插头插入电源插座，确保电源稳定，并连接好接地线。

2.连接电机：将电机的输入线缆连接到S120的输出端子上，确保接线正确。

3.设定参数：使用调节旋钮或者输入面板上的数字键盘，设定所需的运行参数，如电机转速、起动方式、加速时间等。

4.启动电机：将S120变频器的启动开关打开，电机开始运行。

5.调节运行参数：根据实际需求，通过调节S120变频器的控制面板上的旋钮或数字键盘，来调整电机的运行参数，如加速度、减速度、转速等。

6.监控运行情况：通过S120变频器的显示屏，可以实时监测电机的运行状态，如电流、电压、转速等，确保电机运行正常。

7.停止电机：当不需要电机运行时，将S120变频器的停止开关打开，电机停止运转。

二、注意事项：1.安装位置：S120变频器应安装在通风良好、温度适宜、湿度较低的场所，避免阳光直射和雨淋。

2.接线注意：在连接电源和电机线路时，务必确保接线正确，避免短路或接反。

3.电源稳定性：S120变频器对电源的稳定性要求较高，应确保电源电压稳定，防止电压波动影响变频器的正常运行。

4.保养维护：定期对S120变频器进行保养维护，清理灰尘和杂质，确保散热良好，延长设备寿命。

5.备份参数：在设定好运行参数后，应及时备份，以防止参数丢失或出现故障时恢复操作。

6.安全操作：在操作S120变频器时，应按照操作手册的要求进行，避免操作错误造成设备损坏或人员伤害。

8.耐压测试：在使用S120变频器之前，应进行耐压测试，确保设备的绝缘性能符合要求，以确保人员和设备的安全。

综上所述，通过按照正确的操作方法和注意事项，能够有效地使用S120变频器，实现对电机的精确控制和运行监测。

在使用过程中，需要谨慎操作，并定期进行保养和维护，以确保设备的长期稳定运行。

变频器操作说明操作说明：变频器一、概述变频器是一种用于改变电机工作频率和电压的设备，以实现电机的调速控制。

本文将详细介绍变频器的操作步骤和注意事项。

二、操作步骤1. 连接电源：将变频器的电源线与电源连接，确保电源接线正确牢固。

2. 连接电机：将电机的线缆与变频器的电机输出端相连，确保电机与变频器连接稳固可靠。

3. 设置参数：通过变频器的控制面板或者外部控制器，设置合适的电机工作频率和电压。

4. 启动变频器：按下变频器的启动按钮，观察变频器面板上的指示灯是否变亮，确认变频器已启动。

5. 调节速度：通过变频器面板上的旋转按钮或者按键，调节电机的运行速度。

一般来说，旋转按钮向右转动会增加速度，向左转动会减小速度。

6. 停止变频器：按下变频器的停止按钮，等待电机完全停止后，断开电源连接。

三、注意事项1. 安全操作：在使用变频器时，确保已按照电器安全规范进行安装和接线。

在操作变频器过程中，避免触摸带电部件，以免发生电击事故。

2. 工作环境：变频器应放置在通风良好、干燥无尘的环境中，避免暴露于高温、潮湿或有腐蚀性气体的场所。

3. 参数设置：根据实际需求，正确设置变频器的参数。

不同的工作负载和运行环境需要调整不同的参数，以达到最佳运行效果。

4. 过载保护：如果变频器负载过大或出现故障，变频器会通过内置的过载保护功能自动停止工作，避免损坏设备和危险事故的发生。

5. 维护保养：定期检查变频器的散热器是否清洁，如有灰尘应及时清理。

同时，注意防护装置是否完好，必要时进行维修和更换。

四、应用范围变频器广泛应用于工业生产中的电机控制系统，特别是对于需要频繁调速的设备，如电梯、风机、水泵等。

通过灵活的调速控制，可以提高设备的运行效率和能源利用率，降低设备维护成本。

五、总结本文介绍了变频器的操作步骤和注意事项，希望能够帮助读者正确、安全地使用变频器。

在操作过程中，务必遵循相关的操作规范和安全要求，以确保设备的正常运行和人身安全。

S120变频器操作说明
1.基本功能：
-速度控制：S120变频器可以根据设定的转速控制交流电机的运行速度。

-转矩控制：S120变频器可根据设定的转矩值控制电机的输出转矩。

-多功能输入输出端口：S120变频器具有多个通用输入输出端口，可
用于连接外部设备。

-运行状态监测：S120变频器可通过内置的监测功能实时监测电机的
运行状态。

2.操作步骤：
步骤1：连接电源和电机
-将变频器的电源线与供电接口连接，并确保电源线的接线正确。

-将电机的输入端线与变频器的输出端口连接，并确保线缆接头牢固。

步骤2：设置参数
-打开S120变频器的控制面板，进入参数设置界面。

-根据实际应用需求，设置转速范围、启动方式、运行模式以及其他
相关参数。

步骤3：启动电机
-将变频器的开关打开，待变频器显示屏正常亮起后，按下启动按钮，电机开始运行。

-可通过面板上的转速控制按钮或者旋钮调节电机的转速。

步骤4：监测运行状态
-可通过变频器的显示屏实时监测电机的运行状态，包括转速、电流、转矩等参数。

-如发现异常情况，可通过变频器的报警功能进行故障排查。

3.注意事项：
-在使用S120变频器之前，请确保已经详细了解变频器的技术规格和
操作说明。

-在安装和连接电源时，务必断开电源，以免发生电击事故。

-对于较高功率的电机，请使用适当的散热装置，以防止过热现象发生。

-变频器应安装在通风良好、无腐蚀、无明火的环境中，避免水分、
尘土等物质进入变频器内部。

总结：。

变频器控制面板操作1）变频器手动调节的操作步骤（如果调节不正常就恢复出厂设置P0010=30、P0970=1）。

（1）在显示屏是0.00HZ时（如不是请多按几下Fn就行），长按Fn 至显示r0000 （如果r0000不稳定或者出现0.00HZ等其他情况再按一下P就行）。

（2）通过调节至P0003, 按P，调为2（一般情况我们用这个等级就行了，详细看说明书）再按P保存。

（3）通过调节至P0004，按P ,调为0.，再按P保存（4）通过调节至P0010，按P，调为1（表示对电机的参数可以进行设置），再按P保存（5）通过调节至P0100，按P，调为0（表示选择工作地方，0代表用50HZ，kw，1代表60HZ，hp，2代表60HZ,kw），再按P保存。

（6）通过调节分别至P0304（电动机的额定电压V），P0305(额定电流A)，P0307（额定功率kw），P0310(额定频率Hz)，P0311（额定速度rmp）按P，根据铭牌填。

（7）通过调节至P0700，按P，调为1，再按P保存。

（8）通过调节至P1000，按P，调为1，再按P保存。

（9）通过调节至P1080，按P，默认0，再按P保存。

（10至P1082，按P，默认50，再按P保存。

（11至P1120，按P，调为10，再按P保存。

（12）通过调节至P1121，按P，调为10，再按P保存。

（13至P3900，按P，调为1，再按P保存。

这时候会出现P---- 表示在处理。

然后再长按Fn，等屏幕变化，屏幕变换后再按三下Fn就回到0.00HZ调整完毕。

注：想要手动调节频率在变频器按下后,长按Fn，出现r0000，再按下P，再通过就可以实现变频了。

2）变频器自动调节的操作步骤（1）在显示屏是0.00HZ时（如不是请多按几下Fn就行），长按Fn 至显示r0000 （如果r0000不稳定或者是出现0.00HZ等其他情况再按一下P就行）。

（2）通过调节至P0010，保证它的值为0（3）通过调节至P0700，按P，调为2，再按P保存。

循环泵变频和补水泵变频控制操作说明循环泵是一种用于循环输送液体的设备，广泛用于暖通、空调、工业冷却等领域。

传统的循环泵控制方式是通过调节泵的出口阀门来调节流量，但这种方式存在能耗高、控制精度低等问题。

而循环泵变频控制则可以有效解决这些问题。

下面是循环泵变频控制的操作说明：1.确保循环泵和变频器处于正常工作状态，检查电源和电器连接情况，确保无松动和短路等问题。

2.打开变频器控制面板，进行相应参数设置。

根据实际情况，设置启动频率、最大频率、加速时间、减速时间等参数。

3.打开循环泵供电开关，确保泵正常运行。

观察泵的工作状态，如有异常情况应及时停机检修。

4.打开变频器控制面板的“手动/自动”开关，切换到自动模式。

此时变频器将根据设定的参数自动调节泵的转速，达到所需的流量和压力。

5.根据实际需要，可以通过控制面板的“运行/停止”按钮手动启停循环泵。

此时变频器将根据设定的频率来控制泵的转速，达到所需的流量和压力。

6.在变频器控制面板上，可以实时监测泵的运行状态。

通过观察变频器面板上的频率、电流、转速等参数，可以判断泵的工作是否正常。

7.定期进行循环泵的维护工作，包括清洗泵体、更换润滑油、检查密封件等。

同时，定期检查变频器的运行状况，确保其正常工作。

补水泵是一种用于给水系统补充水源的设备，常用于供暖、供水等领域。

传统的补水泵控制方式是通过调节补水阀门来控制流量，但这种方式存在浪费能源、不稳定等问题。

而补水泵变频控制可以通过调节泵的转速来自动调节流量，提高控制精度。

下面是补水泵变频控制的操作说明：1.确保补水泵和变频器处于正常工作状态，检查电源和电器连接情况，确保无松动和短路等问题。

2.打开变频器控制面板，进行相应参数设置。

根据实际情况，设置启动频率、最大频率、加速时间、减速时间等参数。

3.打开补水泵供电开关，确保泵正常运行。

观察泵的工作状态，如有异常情况应及时停机检修。

4.打开变频器控制面板的“手动/自动”开关，切换到自动模式。

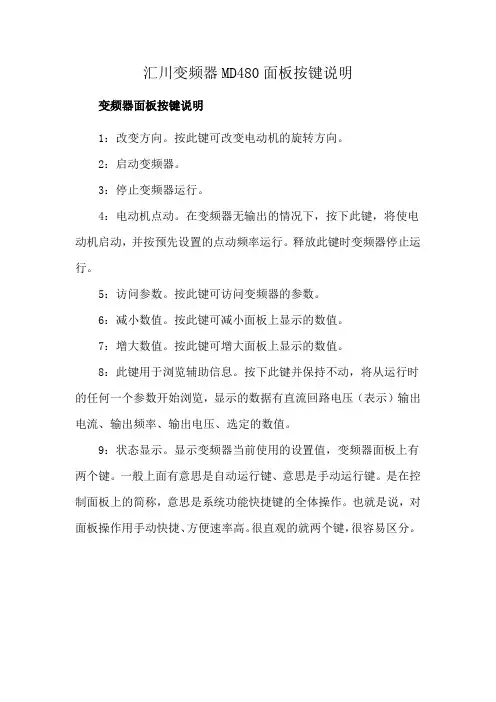

汇川变频器MD480面板按键说明
变频器面板按键说明
1：改变方向。

按此键可改变电动机的旋转方向。

2：启动变频器。

3：停止变频器运行。

4：电动机点动。

在变频器无输出的情况下，按下此键，将使电动机启动，并按预先设置的点动频率运行。

释放此键时变频器停止运行。

5：访问参数。

按此键可访问变频器的参数。

6：减小数值。

按此键可减小面板上显示的数值。

7：增大数值。

按此键可增大面板上显示的数值。

8：此键用于浏览辅助信息。

按下此键并保持不动，将从运行时的任何一个参数开始浏览，显示的数据有直流回路电压（表示）输出电流、输出频率、输出电压、选定的数值。

9：状态显示。

显示变频器当前使用的设置值，变频器面板上有两个键。

一般上面有意思是自动运行键、意思是手动运行键。

是在控制面板上的简称，意思是系统功能快捷键的全体操作。

也就是说，对面板操作用手动快捷、方便速率高。

很直观的就两个键，很容易区分。

变频器操作规程本地操作：操作之前面板开关的正确位置：高压开关为断开，变频\工频为变频，本地\远程为本地，启动\停止为停止变频操作一、查看双电源切换是否正常，将控制柜内的电源开关依次合上，DL41、DL51为柜顶风机开关，变频不运行时可以关掉，长按UPS电源柜内电源指示灯亮，界面进入初始中，此时变压器柜的温控仪和电压显示表开始工作。

二、控制面板上的转换开关打到“变频”“本地”，隔离开关合到变频位置，再将高压合闸开关打到闭合的位置，CJ1、CJ2依次合上。

待高压送电后，带电指示灯亮（检查电压显示表显示电压是否正常稳定），大约2-5秒钟后，系统就绪灯亮，查看主界面下一页观察每相单元的信息，检查正常后可以启动变频，修改频率运行设备（如频率修改不了，查看参数设置F0里是不是“本地控制”和“数字给定”，如不是需要修改）。

三、停止步骤：启\停打到停止位置，界面显示输出电压归零，然后将高压合闸开关断开工频操作工频启动，断开高压合闸开关，将面板开关打到工频位置，再将变频柜门上的合闸开关打到闭合位置，将启动\停止打到启动位置，CJ3合上，电机就工频运行。

远程操作：一、变频面板上的转换开关依次在“变频”“远程”“停止”。

二、点击参数设置，查看F0里是不是“DCS远程控制”和“模拟给定”如不是需要将柜门转换开关打到本地，进入F0修改保存。

再将合闸开关打到闭合位置，高压可以上电，系统就绪灯亮后，方可在DCS上启动变频，设定频率值，启动电机。

根据工况，给定电机希望的值。

三、变频正常情况下停机，将转速给到“0”后再将变频停止，断掉高压电，大约等待两三分钟后变频单元里电自动放完，系统就绪灯灭掉。

如有特殊情况可以急停变频，高压柜立即分断。

变频器设置操作方法
变频器是一种能够改变电动机输入频率的设备，常用于调节电机的转速。

以下是变频器的设置操作方法：
1. 连接变频器：将变频器与电动机连接。

正确连接电源供电和接地线，确保安全。

2. 设置参数：通过变频器的控制面板或者远程控制器，进入参数设置界面。

根据变频器的型号和使用要求，设置适当的参数。

参数设置包括输入电压、输出电压、输出频率、过载保护等。

3. 调节转速：根据需要调节电动机的转速。

通过调整变频器的输出频率，可以改变电动机的转速。

一般通过改变设定频率或者调整电压模式来实现。

4. 设定运行模式：根据需要设定变频器的运行模式。

常见的运行模式包括正常运行模式、运行频率跟随模式、定时启停模式等。

5. 安全保护设置：设置变频器的安全保护功能，包括过载保护、短路保护、过压保护等。

确保在电机工作过程中能够及时检测故障并保护电机。

6. 测试运行：设定完成后，进行测试运行。

观察电动机的转速和运行状态，确保正常工作。

以上是变频器设置的一般步骤，具体操作方法可能会因不同品牌和型号的变频器而有所差异，建议在操作前查阅相应的操作手册。

此外，在进行设置操作时，需要谨慎操作，以免对设备和人身安全造成影响。

ABB800变频器面板控制方式参数设置
1.变频器一次线正确接线,电机与负载脱开；
2.变频器送电；
3.按控制面板LOC/REM键,面板显示屏第一行显示“1L-XXX”字样；
4.按PAR键,进入参数组选择、设置,按“向上、向下双单箭头”键选择需要设置参
数项,按ENETR确认所选模式和接受新值；
5.更改至相应值后按ENETR键保存并功能启动；
6.进入99项：
9901为语言选择无中文,略；
9902应用宏选择为工厂宏,FACTORY；
9903恢复出厂设置,不需设置；
9904选择电机控制模式,选择SCALAR；
9905-9909电机参数,按照电机铭牌设置；
9910选择电机识别类型,选择ID MAGN；
7.进入1003项,选择FORWARD固定正方向,防止错误操作造成反向运转；
8.按ACT键,控制面板显示屏显示变频器实际参数,此时,按面板上“启动键”变频器
将启动,显示屏状态行第一行最右边由“0”变为“1”LOC/REM键在LOC状态；9.设置转速给定值,按REF键,显示屏状态行第一行频率数值两边出现“”,按“向
上、向下双单箭头”键修改给定值,按ENETR键保存给定值并存储在永久存储器中即使断电也会自动保存；
10.设置完成,之后按启动键就会按之前给定频率运行,按停止键变频器就会停止运行;。

变频器参数设置操作步骤手动调整引言变频器是一种用于调整电机转速的设备，广泛应用于工业领域。

为了实现最优的性能调整，需要对变频器进行参数设置。

本文将介绍手动调整变频器参数的操作步骤。

步骤一：进入参数设置界面1.确保变频器已经安装并连接好稳定的电源。

2.打开变频器控制面板，按下“开机”按钮将变频器启动。

3.进入变频器的主界面，通常可以通过键盘或触摸屏进行导航。

步骤二：调整基本参数1.在参数设置界面中，找到“基本参数”选项。

2.进入“基本参数”设置界面后，根据实际需求调整以下参数：–频率：设置电机的运行频率。

–电压：调整电机的工作电压。

–过载能力：设定变频器的过载能力，以适应负载的变化。

–制动方式：选择制动电阻或回馈单位等制动方式。

–耐压等级：设定变频器的耐压等级以确保设备的安全性。

步骤三：调整控制参数1.在参数设置界面中，找到“控制参数”选项。

2.进入“控制参数”设置界面后，根据实际需求调整以下参数：–加速时间：设置电机加速到设定频率所需的时间。

–减速时间：设置电机从设定频率减速到停止所需的时间。

–PID参数：根据负载的变化调整PID参数，以提高系统的响应性能。

–转矩控制方式：选择矢量控制或矢量控制转矩控制方式。

–频率反馈：设定变频器通过何种方式获取电机的运行状态。

步骤四：保存并应用参数设置1.在参数设置界面中，找到“保存”或“应用”选项。

2.确认所有参数设置已经调整完毕后，点击“保存”或“应用”按钮。

3.变频器将会保存并应用新的参数设置。

4.若要在以后使用同样的参数设置，可以点击“导出参数”将参数设置导出到外部存储设备，以备将来使用。

步骤五：测试和修正参数设置1.在设备安装完毕后，进行一些初始测试以验证参数设置的准确性。

2.观察电机的运行情况，如有必要，可以返回参数设置界面进行一些微调。

3.通过不断测试和修正，最终获得符合要求的参数设置。

总结手动调整变频器参数是确保变频器顺利运行的重要步骤。

正确设置参数可以提高电机的性能和稳定性，从而达到更好的工作效果。

台达变频器操作方法
台达变频器的操作方法如下：
1. 打开电源开关，确保电源连接正确。

2. 操作面板上有一个运行/停止按钮，按下运行按钮，变频器开始工作。

3. 通过控制面板上的旋钮或按钮，调节变频器的频率和速度。

4. 可以通过控制面板上的数字键盘输入所需的频率和速度。

5. 可以通过控制面板上的上下按钮逐步调节频率和速度。

6. 可以通过外部控制信号输入来控制变频器的运行。

7. 如果需要停止变频器，按下停止按钮即可。

8. 若需要进行高级设置，可以按下控制面板上的设置菜单键，然后按照提示进行设置。

注意事项：
- 在操作变频器前，请仔细阅读和理解台达变频器的使用手册，并按照手册中的
说明进行操作。

- 在操作过程中，请确保操作面板上的按钮和旋钮操作正确，避免误操作。

- 注意变频器的额定功率和额定电压，不要超过其额定范围使用。

- 在设备维护和维修时，应断开电源，确保安全操作。

变频器基本操作一、变频器操作面板二、变频器参数设定1．参数清除（1）按键，使PU灯亮。

键，进入参数设定。

（2）按（3）调节旋钮，使显示屏出现（4）按键，读取初始值（4）调节旋钮，将值设定为“1”（5）按键，出现闪烁，即系统参数全部清除。

2、参数设定（1）按键，使PU灯亮。

键，进入参数设定。

（2）按（3）调节旋钮，找到要设定的参数。

（例P 1）（4）按键，读取初始值，调节旋钮，将值设定为指定值（例50），则会出现（5）按键，出现闪烁，即设定完成。

基本操作方法总结1.按下键，进入PU状态。

2.依次按下简单模式参数设定P1: 上限频率60HZP2：下限频率15HZP3：基准频率 507 HZP4：多速段（高）48P5：多速段（中）30P6：多速段（低）16P7：加速时间 2SP8：减速时间 3SP13：启动频率 18P40：RUN旋转方向键选择0-正转1-反转P79：运行模式选择 0-外部/PU切换模式 1-PU运行模式固定 2-外部运行模式固定三、变频器接线四、变频器通电运行1.变频器操作面板控制（1）参数设定（2）变频器接线（3）PU灯亮后，按下键，电动机启动并运行。

（4）调节旋钮，按键后出现(F←→XX HZ)闪烁，即确定了电动机的运行频率。

（5）按下键，电动机停止运行。

2.变频器外部控制（1）参数设定（2）变频器接线（3）（端子控制）闭合启动开关（正转STF，反转STR）和多速度开关（RH、RM、RL），电动机以不同频率转动。

(4)（模拟量）调节电位器（10、2、5）也可调节频率。

变频器技能试题考核要求：将变频器参数按要求设定并接线运行一、从控制面板（内部）实施电动机启动、停止操作1. 上限频率60 HZ2. 下限频率12 HZ3. 基准频率50 HZ4. 低速频率18 HZ中速频率28 HZ高速频率48 HZ5. 启动频率15 HZ6. 加速时间 1 S7. 减速时间 5 S8. 电动机正转（或反转），以42 HZ频率运行二、从端子（外部）实施电动机启动、停止操作1.基本设定同上2.电动机正转（或反转）三速运行三、从端子实施电动机电动机启动、停止操作及模拟信号（外部电位器）频率设定。

M M420变频器控制面板操作变频器控制面板操作1）变频器手动调节的操作步骤（如果调节不正常就恢复出厂设置P0010=30、P0970=1）。

（1）在显示屏是0.00HZ时（如不是请多按几下Fn就行），长按Fn 至显示 r0000 （如果r0000不稳定或者出现0.00HZ等其他情况再按一下P就行）。

（2）通过调节P0003, 按P，调为2（一般情况我们用这个等级就行了，详细看说明书）再按P保存。

（3）通过调节P0004，按P ,调为0.，再按P保存（4）通过调节P0010，按P，调为1（表示对电机的参数可以进行设置），再按P保存（5）通过调节P0100，按P，调为0（表示选择工作地方，0代表用50HZ，kw，1代表60HZ，hp，2代表60HZ,kw），再按P保存。

（6）通过调节至P0304（电动机的额定电压V），P0305(额定电流A)，P0307（额定功率kw），P0310(额定频率Hz)，P0311（额定速度rmp）按P，根据铭牌填。

（7）通过调节P0700，按P，调为1，再按P保存。

（8）通过调节P1000，按P，调为1，再按P保存。

（9）通过调节P1080，按P，默认0，再按P保存。

（10P1082，按P，默认50，再按P保存。

（11P1120，按P，调为10，再按P保存。

（12）通过调节至P1121，按P，调为10，再按P保存。

（13）通过调节至P3900，按P，调为1，再按P保存。

这时候会出现P---- 表示在处理。

然后再长按Fn，等屏幕变化，屏幕变换后再按三下Fn就回到0.00HZ调整完毕。

注：想要手动调节频率在变频器按下后,长按Fn，出现r0000，再按下P就可以实现变频了。

2）变频器自动调节的操作步骤（1）在显示屏是0.00HZ时（如不是请多按几下Fn就行），长按Fn 至显示 r0000 （如果r0000不稳定或者是出现0.00HZ等其他情况再按一下P就行）。

（2）通过调节至P0010，保证它的值为0（3）通过调节至P0700，按P，调为2，再按P保存。

DF5000变频器操作说明1.引言2.外观和连接2.1外观：DF5000变频器的外观由控制面板和电源连接部分两部分组成。

控制面板上设有显示屏、按键和指示灯，用于参数设置和状态显示。

2.2电源连接：将变频器与电源线连接，确保连接正确无误，并将接地线正确接地。

3.参数设置3.1连接电机：将变频器的输出端与电机连接，确保电机接线正确。

3.2参数检测：启动变频器后，按照提示进行参数检测。

包括输入电压、额定电流、变频器型号等。

确保参数设置正确。

4.基本操作4.1开机：将电源开关打开，变频器将启动。

4.2运行状态显示：变频器将显示电机的运行状态，如电流、频率、转速等。

4.3运行控制：通过按键设置电机的运行频率、转速等参数。

4.4停机：按下停机键，变频器将停止电机的运行。

5.参数调节5.1频率调节：通过按键设置输出频率范围，保持在合适的范围内。

5.2电流调节：按需设置输出电流大小，控制电机的负载。

6.故障排除6.1指示灯提示：DF5000变频器的控制面板上设有多个指示灯，用于显示变频器的运行状态和故障信息。

当出现故障时，根据指示灯的闪烁情况，可以判断故障的类型。

6.2故障查询：根据故障代码和相关提示，可以查询变频器的故障原因，并采取相应的措施进行排除。

6.3常见故障和解决方法：-过载：减少负载，检查电机的运行状况。

-缺相：检查电源供应是否正常，检查电机接线是否正确。

-过热：检查散热器是否堵塞，增加散热措施。

7.注意事项7.1电源：连接电源前，请检查电源电压和频率是否与变频器匹配。

7.2接地：确保变频器的接地线正确接地，以保证安全性。

7.3温度：在使用过程中，确保变频器的工作环境温度在允许范围内。

7.4湿度：避免变频器进水，确保工作环境干燥。

7.5防尘：定期清洁变频器和电机，确保通风良好，防止灰尘积累。

8.总结本操作说明介绍了DF5000变频器的基本操作和参数设置方法，以及故障排除和注意事项。

使用者在操作变频器时，应按照本说明书的要求进行操作，并遵守相关安全规定，确保变频器的正常运行和使用寿命。
