10 变频器操作面板功能介绍与实践

变频器操作说明HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】S120操作说明1、面板（BOP）操作：1）、传动对象的选择：面板显示屏左上角显示的数字是被激活的传动对象，对应控制单元CU320及其控制下的功率模块。

同时按“FN”和“向上”键，可以该数字闪烁，通过上下键的选择，即可显示选择的传动对象。

其中，对于1#控制单元（+Z2DKG02柜）：01代表1#控制单元CU320；02代表整流单元；03代表1#步进冷床前回转臂拨料机控制系统；04代表2#步进冷床前回转臂拨料机控制系统。

对于1#控制单元（+Z2DKG04柜）：01代表2#控制单元CU320；02代表4#链式冷床控制系统；03代表1#链式冷床控制系统；04代表1#步进冷床控制系统；05代表2#步进冷床控制系统。

选择操作对象，即可对相应对象进行操作，以及查看状态等。

注意：传动对象在显示参数值时不可更改，即显示“P”或“r”时方可更改。

2）、参数的更改：在选择好传动对象后，可以进入想要查找的参数。

改变参数值，须先按动“FN”键，相应的参数位闪烁后方可通过上下键更改，按“P”键确认。

如果不能找到想要查看的参数，须回到传动对象为控制单元（即传动对象显示01），将参数P0003=3，可显示完全参数列表。

参数改动后，显示屏中“S”出现，说明参数存储区“RAM”和“ROM”不一致，此时须常按“P”键三秒钟，将参数写入ROM。

3）、故障复位：控制单元报故障，面板上方红色故障灯点亮，需按“FN”键进行复位。

2、常用参数：r21 输出频率r27 输出电流r31 电机输出转矩r61 编码器实际值r26 直流母线电压r2090 由自动化发送的控制字1（位显示）由自动化发送的控制字2（速度给定）发送给自动化的状态字1（位显示）发送给自动化的状态字2（位显示）P1520 转矩上限幅P1521 转矩下限幅（该值对应参数r333，电机额定转矩）P1120 加速时间P1121 减速时间。

1Answers for industry.SINAMICS V10 简明操作说明SINAMICS V10 变频器简明操作说明 • 04.20102机械安装 (3)电气安装 (6)调试 (8)参数列表 (23)故障与报警 (27)技术规格 (29)其他参考信息 ..............................31SINAMICS V10 变频器简明操作说明 • 04.20103SINAMICS V10 变频器SINAMICS V10是一款多用途的经济型工业变频器，它具备了通用驱动的基本功能，可以用于控制三相交流鼠笼式异步电机。

SINAMICS V10有四种外形尺寸可供选择，其功率范围覆盖0.55kW 到22kW 。

警告本设备带有危险电压而且它所控制的是带有危险电压的转动机件。

如果不按照要求进行操作就可能会造成死亡、严重的人身伤害或重大的财产损失。

注意触电的危险。

即使电源已经切断，变频器的直流回路电容器上仍然带有危险电压，因此在电源关断5分钟以后才允许打开本设备。

如果设备正在运行，不得将设备上的端子块取下。

设备正常运行时可能会产生>3.5mA 的漏地电流。

因此，设备必须永久接地。

必须将设备垂直安装在电柜内。

如需了解更多的安全注意事项，参见《SINAMICS V10变频器操作说明》。

安全注意事项机械安装1．安装间距可以将几个变频器并排或者上下安装在一起，其安装间距要求如下:上下安装：变频器上部和下部都应留下至少100mm 的通风间隙。

并排安装：变频器左右两侧都应留下距离至少为“A”的通风间隙（见下图）。

！2．安装方式• 壁挂式安装- 壁挂式安装为默认安装方式；- 无需使用任何安装组件；- 整个变频器直接安装在电柜内。

• 穿墙式安装- 要求使用穿墙式安装组件。

- 变频器主体安装在电柜内，散热器延伸至电柜外。

- 适用于纺织等应用场合。

- 具体安装说明见SINAMICS V10穿墙式安装组件的《产品信息》或《SINAMICS V10变频器操作说明》。

变频器面板各按键用途介绍变频器面板上的各个按键主要用于设置和控制变频器的运行参数和功能。

下面将对常见的几个按键进行介绍。

1. 电源开/关按键：用于打开或关闭变频器的电源。

在设置或维修时，需要先关闭电源以确保工作的安全性。

2. 运行/停止按键：用于启动或停止变频器的运行。

在设定好相关参数后，按下该按键可以使变频器开始工作，再次按下则可以停止运行。

3. 加速/减速按键：用于调节变频器的运行速度。

按下加速按键可以使变频器的转速逐渐提高，按下减速按键可以使转速逐渐降低。

4. 上/下键：用于上下选择变频器菜单界面中的不同选项，以便进行参数设置或功能调整。

5. 确认/取消按键：用于在设置或调整参数时确认选择或取消操作。

在设置参数后，按下确认键可以将设置保存，按下取消键则可以放弃所做的修改。

6. 设置/调整按键：用于进入或退出变频器的参数设置界面。

在进入设置界面后，可以通过上/下键和确认/取消键来调整参数或功能。

7. 显示屏：用于显示变频器的运行状态、参数设置和故障信息。

通过显示屏可以直观地了解变频器的工作情况。

8. 数字键盘：用于输入相关参数值或进行数值调整。

通过数字键盘可以直接输入需要设置的数值，更加方便快捷。

9. 复位按键：用于恢复变频器的出厂设置。

在部分情况下，当变频器的运行参数调整出现问题时，可以通过按下复位按键将其恢复到出厂设置，以解决问题。

10. 报警/复位按键：用于确认报警信息并复位。

当变频器检测到故障或异常时，会通过显示屏或报警灯发出相应的报警信息，按下报警/复位按键可以确认报警信息并尝试复位。

11. 锁定按键：用于锁定变频器的参数设置。

在正常运行过程中，为了防止误动或误操作，可以通过锁定按键来锁定参数设置，以保证系统的稳定性。

12. 手动/自动切换按键：用于切换变频器的工作模式。

在手动模式下，可以通过上/下键或加速/减速键来手动调节变频器的运行参数；在自动模式下，则根据事先设定好的参数自动运行。

3SINAMICS V10变频器操作说明书 • 04.2009Answers for industry.SINAMICS V10 操作说明书SINAMICS V10 变频器操作说明03/2009文档版本：03/2009操作面板固件版本：V01.08法律资讯警告提示系统为了您的人身安全以及避免财产损失，必须注意本手册中的提示。

人身安全的提示用一个警告三角表示，仅与财产损失有关的提示不带警告三角。

警告提示根据危险等级由高到低如下表示。

危险表示如果不采取相应的小心措施，将会导致死亡或者严重的人身伤害。

警告表示如果不采取相应的小心措施，可能导致死亡或者严重的人身伤害。

小心带有警告三角，表示如果不采取相应的小心措施，可能导致轻微的人身伤害。

小心不带警告三角，表示如果不采取相应的小心措施，可能导致财产损失。

注意表示如果不注意相应的提示，可能会出现不希望的结果或状态。

当出现多个危险等级的情况下，每次总是使用最高等级的警告提示。

如果在某个警告提示中带有警告可能导致人身伤害的警告三角，则可能在该警告提示中另外还附带有可能导致财产损失的警告。

合格的专业人员仅允许安装和驱动与本文件相关的附属设备或系统。

设备或系统的调试和运行仅允许由合格的专业人员进行。

本文件安全技术提示中的合格专业人员是指根据安全技术标准具有从事进行设备、系统和电路的运行，接地和标识资格的人员。

按规定使用 Siemens 产品请注意下列说明：警告Siemens 产品只允许用于目录和相关技术文件中规定的使用情况。

如果要使用其他公司的产品和组件，必须得到Siemens 推荐和允许。

正确的运输、储存、组装、装配、安装、调试、操作和维护是产品安全、正常运行的前提。

必须保证允许的环境条件。

必须注意相关文件中的提示。

商标所有带有标记符号 ® 的都是西门子股份有限公司的注册商标。

标签中的其他符号可能是一些其他商标，这是出于保护所有者权利的目地由第三方使用而特别标示的。

ATA QBLV10系列低压变频器技术指导手册 技术优秀｜产品优质｜管理优化｜服务优良 目 录01、安全使用 102、产品信息 3 2.1 型号及铭牌 3 2.2 产品一览表 4 2.3 基本技术规格 503、安装与接线 7 3.1 安装 7 3.2 接线 1204、基本操作 214.1 操作面板说明 21 4.2 LED 操作面板 21 4.3 基本操作 2405、参数一览表26 5.1 参数一览表阅读说明 26 5.2 参数一览表 2706、故障诊断及异常处理 8607、保养和维护 9508、制动组件与制动单元 9709、MODBUS通讯 99Ⅱ长沙奥托自动化技术有限公司Date / /在本手册中，安全等级有以下三类：危险：如果操作错误，极有可能会导致死亡或重伤；警告：如果操作错误，可能会导致死亡或重伤；注意：如果操作错误，可能会导致中度伤害或轻伤，及设备损坏的情况。

本手册中凡使用到这 3 类标记，均表示该处是有关安全的重要内容。

如果不遵守这些注意事项，可能会导致死亡或重伤、并损坏本产品、相关机器及系统。

另外，因贵公司或贵公司客户未遵守本手册的内容而造成的伤害和设备损坏，本公司将不负任何责任。

22.1 型号及铭牌产品型号：（以三相160KW 的变频器为例说明）产品名牌：（以三相160KW 的变频器为例说明）产品型号功率等级输入规格输出规格产品条码制造厂家ATA QBLV10 - H - 4 T160 GB L XXAT AF:奥托商标低压变频L:内置直流电抗空：无内置直流电抗10：技术平台B：内置制动单元空：无内置制动单元H：通用系列S：变频软起系列P：供水专用系列G：重载型2：200V 4：400V 6：600V 8：1140V160：160KW T：三相输入S：单相输入D：直流输入XX:定制软件空：标准产品4长沙奥托自动化技术有限公司注：500KW~1000KW 可根据客户需求定制。

变频器型号电源容量KVA输入电流A输出电流A 适配电机发热功耗KW KW HP AT A QBLV10-H-4T0.4GB 22 1.80.40.50.039AT A QBLV10-H-4T0.75GB 2.8 2.4 2.30.7510.046AT A QBLV10-H-4T1.5GB 5 4.64 1.520.068AT A QBLV10-H-4T2.2GB 6.7 6.3 5.5 2.230.081AT A QBLV10-H-4T3GB 9.597.2340.109AT A QBLV10-H-4T4GB 1211.49.5450.138AT A QBLV10-H-4T5.5GB 17.514.513 5.57.50.201AT A QBLV10-H-4T7.5GB 22.820177.5100.288AT A QBLV10-H-4T11GB 33.4282511150.498AT A QBLV10-H-4T15GB 42.8383215200.608AT A QBLV10-H-4T18.5GB 45423718.5250.716AT A QBLV10-H-4T22GB 5046.54522300.807AT A QBLV10-H-4T30GB 5462603040 1.01AT A QBLV10-H-4T37GB 6376753750 1.20AT A QBLV10-H-4T45G 8193924560 1.51AT A QBLV10-H-4T55G 971131125575 1.80AT A QBLV10-H-4T75G 12715715075100 1.90AT A QBLV10-H-4T90G 15018017690125 2.08AT A QBLV10-H-4T110G 179214210110150 2.55AT A QBLV10-H-4T132G 220256253132200 3.06AT A QBLV10-H-4T160G 263307304160250 3.61AT A QBLV10-H-4T185G 302353350185280 4.03AT A QBLV10-H-4T200G 334385380200300 4.42AT A QBLV10-H-4T220G 375430426220300 4.87AT A QBLV10-H-4T250G 404473470250370 5.51AT A QBLV10-H-4T280G 453525520280400 6.21AT A QBLV10-H-4T315G 5175905853155007.03AT A QBLV10-H-4T355G 5656656503554207.81AT A QBLV10-H-4T400G 6297857304005308.51AT A QBLV10-H-4T450G8608838204506009.23产品型号：（以三相160KW的变频器为例说明）长沙奥托自动化技术有限公司3.1 安装3.1.1 安装环境1） 环境温度：周围环境温度对变频器寿命有很大影响，不允许变频器的运行环境温度超过允许温度范围 （-10℃～ 40℃）。

教学设计
教学过程
教学环节教师讲授、指导（主导）内容
学生学习、
操作（主体）活动
时间
分配
一、二、组织教学 (师生问候)
调试设备
新授知识
新课引入
西门子MM4变频器入门操作
西门子MM4系列变频器功能强大、应用广泛，是全新一代可
以广泛应用的多功能标准变频器。

它共有MM410、MM420、MM430
和MM440等多个型号，其外观如图1-30所示。

MM4系列变频
器在国内应用最多的是MM420通用型、MM430风机水泵型、
MM440矢量型变频器。

为了快速修改参数的数值，在确认已处于某一参数数值的访
问级可以参看并能用BOP 修改参数的情况下，可以一个个地
单独修改显示出的每个数字，其操作步骤如下：
（1）按功能键最右边的一个数字闪烁；
（2）按或修改这位数字的数值；
（3）再按功能键相邻的下一位数字闪烁；
（4）执行2 至4 步直到显示出所要求的数值；
（5）按退出参数数值的访问级。

步骤1. 供给电源时的画面监视器显示。

步骤2. 按键访问参数。

步骤3. 按直到出现 P0010 。

步骤4. 按进入参数数值访问级。

并按或达到
所需要的数值。

师生问好。

变频器的操作和运行1、变频器操作面板的使用变频器操作面板作为一种人机界面，是变频器接受命令和显示参数的主要单元。

图1 操作面板图2、变频器操作面板按键功能变频器操作面板上有7 个按键和1 个旋钮，功能定义如表1 所示。

表1 掌握面板按键功能表3、变频器操作面板指示灯说明变频器操作面板设有6 个指示灯，每个指示灯的指示作用说明如表2指示灯名称含义单位灯Hz频率指示亮：当前显示参数为运行频率或当前功能码单位为频率闪：当前显示参数为设定频率A电流指示亮：当前显示参数为电流V电压指示亮：当前显示参数为电压Hz+A转速指示亮：当前显示参数为运行转速闪：当前显示参数为设定转速A+V百分比指示亮：当前显示参数为百分比全灭无单位无单位状态灯RUN运行状态指示亮：运行灭：已停机闪：正在停机FWD正转指示亮：停机状态时，有正转运行命令运行状态时，变频器正转方向运行闪：正在由正转切换到反转REV反转指示亮：停机状态时，有反转运行命令运行状态时，变频器反转方向运行闪：正在由反转切换到正转表2 指示灯说明4、变频器面板电位器给定说明变频器面板电位器可作为频率给定和过程PID 给定，通过相关功能码的设置完成。

b0-01 设为3（设置方法参）考功能码参数的设置方法）时，变频器面板电位器为主频率给定。

b0-03 设为4，面板电位器为辅频率给定。

当b1-01的个、十或百位有设置成 4 时，面板电位器作为相应命令通道的频率给定绑定方式。

变频器面板电位器为过程PID给定时，将F0-00 设置成2。

5、变频器提示信息状态某些操作会显示提示信息状态。

例如恢复出厂参数(含电机)时就会进入“dEFt2”提示信息状态。

提示信息字符及各个字符的详细含义参见表3。

提示符号含义提示符合含义LoC-1操作面板锁定1（全锁定）P-SEt密码已设定LoC-2操作面板锁定2（除RUN，STOP/RESET外全锁定）P-CLr密码已清除LoC-3操作面板锁定3（除STOP/RESET外全锁定）TUNE电机参数辨识中LoC-4操作面板锁定4（除移位键外全锁定）CLr-F清除故障信息PrtCt操作面板爱护dEFt1恢复出厂参数（不含电机）UnLoC操作面板锁定清除dEFt2恢复出厂参数（含电机）LoU变频器欠压表3 提示字符表6、变频器功能码参数设置方法（1）功能码体系变频器功能码组：A0、b0～b2、C0～C4、d0～d2、E0～E1、F0～F1、H0、L0～L1、U0～U1，每个功能码组内包括若干功能码。

变频器控制面板操作1）变频器手动调节的操作步骤（如果调节不正常就恢复出厂设置P0010=30、P0970=1）。

（1）在显示屏是0.00HZ时（如不是请多按几下Fn就行），长按Fn 至显示r0000 （如果r0000不稳定或者出现0.00HZ等其他情况再按一下P就行）。

（2）通过调节至P0003, 按P，调为2（一般情况我们用这个等级就行了，详细看说明书）再按P保存。

（3）通过调节至P0004，按P ,调为0.，再按P保存（4）通过调节至P0010，按P，调为1（表示对电机的参数可以进行设置），再按P保存（5）通过调节至P0100，按P，调为0（表示选择工作地方，0代表用50HZ，kw，1代表60HZ，hp，2代表60HZ,kw），再按P保存。

（6）通过调节分别至P0304（电动机的额定电压V），P0305(额定电流A)，P0307（额定功率kw），P0310(额定频率Hz)，P0311（额定速度rmp）按P，根据铭牌填。

（7）通过调节至P0700，按P，调为1，再按P保存。

（8）通过调节至P1000，按P，调为1，再按P保存。

（9）通过调节至P1080，按P，默认0，再按P保存。

（10至P1082，按P，默认50，再按P保存。

（11至P1120，按P，调为10，再按P保存。

（12）通过调节至P1121，按P，调为10，再按P保存。

（13至P3900，按P，调为1，再按P保存。

这时候会出现P---- 表示在处理。

然后再长按Fn，等屏幕变化，屏幕变换后再按三下Fn就回到0.00HZ调整完毕。

注：想要手动调节频率在变频器按下后,长按Fn，出现r0000，再按下P，再通过就可以实现变频了。

2）变频器自动调节的操作步骤（1）在显示屏是0.00HZ时（如不是请多按几下Fn就行），长按Fn 至显示r0000 （如果r0000不稳定或者是出现0.00HZ等其他情况再按一下P就行）。

（2）通过调节至P0010，保证它的值为0（3）通过调节至P0700，按P，调为2，再按P保存。

变频器操作说明和主要参数一、变频器操作说明1.变频器是一种用于调节电机转速的设备，通过改变电源频率，调节电机转速并控制电机的运行方式。

2.变频器的操作面板通常包括显示屏、按键和旋转编码器等，通过操作面板可以实现对变频器的参数设置、电机启停控制以及运行状态的监测等功能。

3.首先，接通电源并确保电机与变频器的连接正确，然后按下启动按钮，变频器将开始运行。

4.通过操作面板的旋转编码器或按键，可以设置变频器的工作方式、转速范围、加速时间、减速时间等参数。

5.在运行过程中，可以通过操作面板的显示屏实时监测电机的转速、电流、温度等参数，以及变频器的运行状态。

6.如果需要停止电机运行，可以通过操作面板的停止按钮实现紧急停止，或者通过设置变频器的停机时间来实现定时停止。

二、变频器主要参数1.输入电源：变频器的输入电源通常为交流电，常见的输入电压为220V、380V等。

输入电源的频率通常为50Hz或60Hz。

2.输出电压：变频器的输出电压是控制电机转速的主要手段，通过改变输出电压的频率和大小，可以调节电机的转速。

输出电压通常为0-输入电压范围内可调。

3.频率范围：变频器的频率范围是指输出电压的变化范围，通常为0-输出电压范围内可调。

不同的变频器具有不同的频率范围，根据电机的要求选择合适的变频器。

4.过载能力：变频器的过载能力是指在一定时间内，可以承受的额定负载电流的倍数。

通常以%表示，例如150%。

5.加速时间和减速时间：变频器的加速时间和减速时间是指电机从启动到达额定转速所需的时间。

加速时间和减速时间的设定可以根据实际情况进行调整。

6.控制方式：变频器的控制方式通常有电压控制、电流控制和速度控制等。

可以根据电机的要求选择合适的控制方式。

7.过温保护：变频器通常具有过温保护功能，当电机运行过程中温度过高时，变频器会发出警报并停止电机运行，保护电机不受损坏。

8.故障诊断：变频器通常具有故障诊断功能，可以通过显示屏或指示灯显示故障代码，并提供相应的解决方案。

亞西科技FB10用户手册版本号：YASAY_FB10/200905/V209-A-CN中德技术合作浙江湖州亚西电子科技有限公司中国浙江南浔镇浔南村粜糠兜小区16幢1单元102室电话/传真：＋86（572）3087133/3086181 邮箱：info@由于技术内容的改变或其他原因，文件所有者保留更新此内容的权利，而不必通知使用者。

1.前言在您安装变频器之前，务请仔细阅读本手册，并且特别注意提醒和建议的内容。

1.1符号说明危险！警告！用于对使用者生命健康有危险或不可忽视的潜在危险的地方。

注意！重要！提醒注意判断！用于对安全或人身侵害的防护需要估计判断的地方。

复选框是让用户要检查相关方面，或看一下摘要。

手指处需要用户自己按步骤进行操作。

版权本手册版权由Brunner & Fecher Regelungstechnik GmbH, Aschaffenburg和湖州亚西电子科技有限公司共同拥有。

任何单位和个人未经书面允许，不得作为其他用途，由此不能完全理解的责任自负。

本公司保留对该产品的所有权利，产品的技术更改恕不另外通知。

本手册内容仅介绍产品的控制部分，不包含本产品的所有结构。

2.安全使用和指导2.1概要变频器有可能导致死亡或严重伤害的危险电压，必须特别小心，对生命有危险！保证安全正确使用，把人身与设备的安全风险降低到最小。

所有运输、安装、启动运行及维护工作，只有有资格的电气专业人员仅电气专业人员可操作！ 才能操作。

２.2 按指导使用变频器是设计用于感应电动机/永磁电动机调速的装置，不允许做其他目的使用，否则会导致设备损坏。

遵照标准使用！如果没有按照标准安装，不能启动运行。

2.3 运输、存放、安装 变频器在运输安装过程中应防止物理性损坏，元件和盖板不能随便拿掉或弄弯变形，否则可能造成绝缘距离不够。

如果装置不再满足强制性标准，无论如何不可投入运行。

＊ 注意电源 该装置含有静电敏感性元件，粗心的接触和操作可能导致危险。

变频器功能键讲解
变频器功能键讲解：
1. 开/关键：用于打开或关闭变频器的电源。

2. 运行/停止键：用于启动或停止变频器的运行。

3. 加/减键：用于调节变频器输出频率的增加或减少。

4. 速度/转矩键：用于调节变频器输出电机的速度或转矩。

5. 示波器/监控键：用于监控和调节变频器输出波形或电机工
作状态。

6. 重置键：用于重置变频器的设定参数，恢复到出厂设置。

7. 温度/故障键：用于监测和显示变频器工作温度或故障代码。

8. 参数调节键：用于修改变频器的各项参数设置。

9. 程序/控制键：用于选择不同的运行程序或控制方式。

10. 超频/低频键：用于调节变频器输出频率的超出或降低。

11. 保护/解锁键：用于设定或解除变频器的保护功能。

12. 时钟/定时键：用于设定变频器的运行时间或定时功能。

这些功能键可以根据不同的变频器品牌和型号而有所差异，但大致功能是相似的，用于调节和控制变频器的运行频率、速度、转矩以及监控变频器的工作状态和保护功能。

变频器控制面板上的各个按键的功能变频器的控制要由控制面板和各种参数共同协作才能完成相应的控制功能。

首先变频器的各种参数要由变频器的控制面板进行参数的输入设定，在变频器的面板上的按键功能是各不相同的，下面与朋友们介绍一下。

变频器控制面板上的各个按键的功能从控制原理来说绝大部分变频器是大同小异的，都是通过交-直-交环节变频的。

对于控制面板来说不同品牌的变频器操作面板的风格是不一样的，下面我们以三菱FR-D700通用变频器为例子来说明，从控制面板图可以看出对于这种品牌变频器的操作面板是由六个防水密封按键构成，其中只有一个按键既可以作为停止键又可以作为复位键来用，可以说它是一个复合键具有双重功能,当需要停止变频器时或者变频器在运行过程中报警保护时就可以按这个按键停止工作，回到加电的初始状态。

另一个复合按键是PU/EXT键，它是一个运行模式切换键，按一下这个键它可以在面板操作模式下运行，此时外部端子控制就不起作用了，再按一次又回到外部端子操作模式了，此时只有外部信号端子可以控制变频器的运行。

除此之外剩下的都是单一功能键，比如REV键是面板操作模式的反转运行操作键，在面板操作模式下按下这个按键电机就反转。

FWD键是面板操作模式的正转运行操作键，在面板操作模式下按下这个按键电机就正转。

SET键是确定各类参数设置键，MODE 键是操作模式的切换键等。

国产变频器按键的各个功能对于国产变频器也有六个按键，以国产森兰变频器为例。

“FUNC/DATA”键是编程键，按一下这个按键可以对操作模式进行转换，再按一次的话可以读入和写出功能码；“SET/>>”键是显示切换和移位键，按下这个键可以切换显示内容，再按一次可以数据移位。

“^”和“v”键是数据升降键，按下这个键既可以进行改变功能码的选择也可以改变数据码的选择。

在运行模式下还可以用于改变给定频率的操作。

“RUN”键是在键盘控制方式下，用于对电机启动操作。

“STOP/RESET”键主要是在键盘的方式下进行停机，当变频器有软故障时可以进行复位操作。

V10系列精致矢量型变频器用户手册深圳和为电气技术有限公司Shenzhen Honwin Technology Co.Ltd.安全注意事项安全声明◆在安装、操作、维护产品时，请仔细阅读并遵守本安全注意事项。

◆为保障人身和设备安全，在安装、操作和维护产品时，请遵循产品上标识及手册中说明的所有安全注意事项。

◆手册中的“注意”和“危险”事项，并不代表所应遵循的所有安全事项，只是作为所有安全注意事项的补充。

◆本产品应在符合设计规格要求的环境下使用，否则可能造成故障，因未遵循相关规定而引发的功能异常或部件损坏等不在产品质量保证范围内。

◆因违反操作产品引发的人身安全事故、财产损失等，我司将不承担任何法律责任。

安全等级定义“危险”表示如果不按规定操作，则导致死亡或严重人身伤害。

“注意”表示如果不按规定操作，则可能导致轻微身体伤害或设备损坏。

安全注意事项■安装前危险不要用手直接接触控制端子、单板元器件及变频器部件！部件缺少或损坏的变频器请不要再使用，否则有故障扩大和人员受伤的危险！注意产品铭牌的额定值是否与您的订货要求一致，如不一致，请不要安装！装箱单与实物不相符时，请不要安装！■安装危险必须由具有专业资格的人员进行安装作业，否则有触电的危险！变频器应安装于金属或其它阻燃物体上，否则有火灾危险！变频器安装应远离易燃物体和热源，否则有火灾危险！变频器不可安装在含有爆炸性气体的环境里，否则有引发爆炸的危险！不可随意拧动设备部件的固定螺栓，特别是带红色标记的螺栓，否则有设备损坏的危险！注意搬运时轻拿轻放，并托住产品底板，以防砸伤脚或摔坏变频器！请安装在能够承受变频器重量的地方，否则有掉落时损坏设备及伤人的危险！安装作业时避免将钻孔残余物、线头、螺钉掉入变频器内部，否则可能引起变频器故障！ 变频器安装于柜内时，需做好散热处理，否则有可能引起产品故障或损坏！■配线危险必须由具有专业资格的人员进行配线作业，否则有触电或设备损坏的危险！配线过程中严格按照本手册执行，否则有触电或设备损坏的危险！确认输入电源处于完全断开的情况下，方能进行配线作业，否则有触电的危险！所有配线及线路应符合EMC及安规标准要求，导线线径请参考本手册的建议，否则可能发生事故！变频器整机漏电流可能大于3.5mA，为保证安全，变频器和电机必须接地，否则有触电的危险！严格按照变频器端子丝印配线，禁止将三相电源接到输出端子U、V、W，否则有设备损坏的危险！请正确安装制动电阻在B1、B2/+两端，禁止连接在其它端子，否则有设备损坏的危险！ 主回路端子配线螺钉螺栓必须拧紧，否则有设备损坏的危险！禁止在控制端子RA、RB、RC以外的端子接交流220V电压等级信号，否则有设备损坏的危险！注意我司所有产品在出厂时已做过耐压测试，禁止再对变频器进行该项测试，否则有设备损坏的危险！变频器的端子信号线应尽量远离强电线布线，不能保证距离的情况下要垂直交叉分布，否则将造成控制信号受干扰！电机电缆长度大于100米时，建议选用输出电抗器，否则有设备故障的危险！■运行危险存贮时间超过2年以上的变频器，应用调压器逐渐升压上电，否则有设备损坏的危险！ 按照1.3节要求完成配线后才能对变频器上电，否则有设备损坏或触电危险！变频器配线完成确认无误后，盖上盖板，才能通电，通电后严禁打开盖板，否则有触电的危险！变频器通电后，不管变频器处于何种状态都不要触摸变频器及周边电路，否则有触电的危险！变频器运行前，确认电机周围是否有人员能触及电机，否则有伤人危险！变频器运行中，应避免有异物掉入设备中，否则有设备损坏的危险！非专业技术人员禁止在运行中测试信号，否则有伤人或设备损坏的危险！禁止随意更改变频器参数，否则有设备损坏的危险！注意请确认电源相数、额定电压是否与产品的铭牌相符，否则可能造成设备损坏！检查与变频器相连的外围电路是否有短路现象，连线是否紧固，否则可能造成设备损坏！ 运行前，请确认电机及机械是否在允许的使用范围内，否则可能会损坏设备！禁止直接触摸风扇、散热器、制动电阻，否则有机械损伤和烫伤的危险！不能频繁地通过通断电的方式来控制变频器的启停，否则有设备损坏的危险！变频器输出端开关或接触器的投入/切出前需确保变频器处于无输出状态，否则有设备损坏的危险！■保养危险必须由具有专业资格的工程师进行产品保养、检查或更换零部件！禁止带电对产品进行保养、检查或更换零部件，否则有触电的危险！断电后至少等待10分钟以上，保证电解电容残余电压降至36V以下才能进行保养、检查或更换零部件！更换变频器后必须严格按照上述流程再执行一遍！注意保养、检查或更换零部件时尽量不要触及元器件本体，否则有静电损伤器件的危险！所有可插拔器件须在断电情况下才能插拔！目录第一章V10系列产品概述 (1)1.1外形和安装尺寸 (1)1.2额定规格 (2)1.3外围器件、端子螺钉及配线配线规格 (2)1.4主回路端子说明 (2)1.5标准接线图 (3)1.5.1控制端子接线说明 (3)1.6制动电阻选型 (5)1.7操作键盘说明 (5)1.8操作键盘按键功能 (5)第二章参数列表 (8)第三章故障诊断及对策 (35)3.1故障列表及对策说明 (35)附录A (39)V10系列产品概述V10系列变频器用户手册第一章V10系列产品概述1.1外形和安装尺寸图1-1V10-4T0.75G/1.5LB～V10-4T3.7G/5.5LB功率等级安装尺寸示意图V10系列变频器用户手册V10系列产品概述1.2额定规格1.3外围器件、端子螺钉及配线规格1.4主回路端子说明1）V10-4T0.75G/1.5LB～V10-4T3.7G/5.5LB_R S T B1B2/+U V WV10系列产品概述V10系列变频器用户手册1.5标准接线图图1-2标准接线图1.5.1控制端子接线说明GND AO AI2AI1+10V 485+485-图1-3控制端子布置图V10系列变频器用户手册V10系列产品概述表1-4控制端子功能说明V10系列产品概述V10系列变频器用户手册1.6制动电阻选型1.7操作键盘说明图1-4操作键盘图1.8操作键盘按键功能V10系列变频器用户手册V10系列产品概述V10系列产品概述V10系列变频器用户手册V10系列变频器用户手册参数列表第二章参数列表参数符号说明：○：表示参数在运行时可以修改●：表示参数在运行时不可修改，停机时可以修改★：表示参数为只读状态，如监控参数参数列表V10系列变频器用户手册V10系列变频器用户手册参数列表参数列表V10系列变频器用户手册V10系列变频器用户手册参数列表参数列表V10系列变频器用户手册V10系列变频器用户手册参数列表参数列表V10系列变频器用户手册V10系列变频器用户手册参数列表参数列表V10系列变频器用户手册V10系列变频器用户手册参数列表参数列表V10系列变频器用户手册V10系列变频器用户手册参数列表参数列表V10系列变频器用户手册V10系列变频器用户手册参数列表参数列表V10系列变频器用户手册V10系列变频器用户手册参数列表故障诊断及对策V10系列变频器用户手册第三章故障诊断及对策3.1故障列表及对策说明V10系列变频器用户手册故障诊断及对策故障诊断及对策V10系列变频器用户手册V10系列变频器用户手册故障诊断及对策附录A V10系列变频器用户手册附录AModbus通讯1、支持协议支持Modbus协议，RTU格式和ASCII码格式；广播地址为0，从机地址设置值为1～247，248～255保留。

变频器操作面板的功能及使用方法变频器是一种用于控制电机转速的设备，它可以根据不同的工作要求来调整电机的转速，从而实现对设备的精准控制。

在变频器操作面板上，有许多功能和按钮，下面我们就来详细介绍一下变频器操作面板的功能及使用方法。

1. 参数设置功能在变频器操作面板上，有一个“参数设置”按钮，通过这个按钮可以进入到参数设置界面。

在这个界面上，可以对变频器进行各种参数的设置，比如电机的功率、转速、加减速时间、限制电流等等。

这些参数的设置对于电机的运行非常重要，因此需要根据具体的工作要求进行合理的设置。

2. 运行功能变频器的运行功能非常重要，它可以控制电机的启动、停止、正转、反转等操作。

在变频器操作面板上，有一个“运行”按钮，通过这个按钮可以对电机进行各种运行操作。

在进行运行操作时，需要注意电机的转速和电流的变化，以免对设备造成损害。

3. 监控功能在变频器操作面板上，有一个“监控”按钮，通过这个按钮可以进入到监控界面。

在这个界面上，可以实时监控电机的转速、电流、温度等参数，以及变频器的工作状态。

通过对这些参数的监控，可以及时发现设备出现的问题，并进行及时的处理。

4. 报警功能在变频器操作面板上，有一个“报警”按钮，当设备出现问题时，会自动触发报警功能。

通过这个功能，可以及时发现设备故障，并进行处理。

在进行报警处理时，需要查看变频器的报警代码，并根据代码来进行相应的处理。

5. 调试功能在变频器操作面板上，有一个“调试”按钮，通过这个按钮可以进入到调试界面。

在这个界面上，可以对电机进行各种调试操作，并进行参数的调整和优化。

通过对电机的调试，可以提高设备的运行效率和稳定性。

变频器操作面板的功能非常丰富，并且非常重要。

在进行操作时，需要仔细阅读使用手册，并根据具体的工作要求进行合理的设置和操作。

只有这样，才能保证设备的正常运行和稳定性。

变频器面板各按键用途介绍变频器是一种用于调节电机速度和控制电压的装置，面板上的按键起着关键的作用。

下面我将详细介绍变频器面板上各按键的用途。

1.运行/停止按键：该按键用于启动或停止变频器的运行。

按下该按键时，变频器将根据设定的参数启动电机，并开始运行；再次按下该按键，变频器将停止电机的运行。

2.速度增加/减少按键：这两个按键用于调节电机的转速。

按下速度增加按键时，电机转速将增加；按下速度减少按键时，电机转速将减小。

3.运行模式切换按键：该按键用于切换变频器的运行模式，如正转、反转、定速等。

按下该按键时，变频器将根据设置的模式进行运行。

4.手动/自动切换按键：此按键用于切换变频器的手动和自动模式。

在手动模式下，变频器将按照操作者的指令进行运行；在自动模式下，变频器将根据预设的参数和逻辑控制运行。

5.运行状态显示屏：该显示屏用于显示变频器的运行状态，如电压、电流、功率、温度等。

6.故障显示屏：此显示屏用于显示变频器的故障信息，如过流、过载、过热等。

当出现故障时，变频器将自动停止运行，并在故障显示屏上显示相关信息，以便进行故障诊断和排除。

7.参数调节旋钮：该旋钮用于调节变频器的各项参数，如电压、频率、功率等。

通过旋转该旋钮，可以改变变频器的运行状态和性能。

8.运行指示灯：此指示灯用于显示变频器的运行状态。

当变频器正常运行时，指示灯将亮起；当变频器发生故障或停止时，指示灯将熄灭。

9.频率设定按键：该按键用于设定变频器的输出频率。

按下该按键后，可以通过旋转参数调节旋钮或使用数字键盘输入频率值。

10.数字键盘：该键盘用于输入各项参数的数值，如频率、电压、时间等。

通过按下相应的数字键，可以快速设置参数。

11.急停按键：这个按键用于紧急停止电机的运行。

按下急停按键后，变频器将立即停止电机，并切断电源。

12.开关按钮：此按钮用于切换变频器的电源。

按下按钮时，变频器将通电，并开始工作。

13.复位按键：该按键用于复位变频器的故障状态。

1Answers for industry.SINAMICS V10 操作说明书SINAMICS V10 变频器操作说明书 • 04.20092机械安装 (3)电气安装 (6)调试 (8)参数列表 (23)故障与报警 (27)技术规格 (29)其他参考信息 ..............................31SINAMICS V10 变频器操作说明书 • 04.20093SINAMICS V10 变频器SINAMICS V10是一款多用途的经济型工业变频器，它具备了通用驱动的基本功能，可以用于控制三相交流鼠笼式异步电机。

SINAMICS V10有四种外形尺寸可供选择，其功率范围覆盖0.55kW 到22kW 。

警告本设备带有危险电压而且它所控制的是带有危险电压的转动机件。

如果不按照要求进行操作就可能会造成死亡、严重的人身伤害或重大的财产损失。

注意触电的危险。

即使电源已经切断，变频器的直流回路电容器上仍然带有危险电压，因此在电源关断5分钟以后才允许打开本设备。

如果设备正在运行，不得将设备上的端子块取下。

设备正常运行时可能会产生>3.5mA 的漏地电流。

因此，设备必须永久接地。

必须将设备垂直安装在电柜内。

如需了解更多的安全注意事项，参见《SINAMICS V10变频器操作说明 》。

安全注意事项机械安装1．安装间距可以将几个变频器并排或者上下安装在一起，其安装间距要求如下:上下安装：变频器上部和下部都应留下至少100mm 的通风间隙。

并排安装：变频器左右两侧都应留下距离至少为“A”的通风间隙（见下图）。

！2．安装方式• 壁挂式安装- 壁挂式安装为默认安装方式；- 无需使用任何安装组件；- 整个变频器直接安装在电柜内。

• 穿墙式安装- 要求使用穿墙式安装组件。

- 变频器主体安装在电柜内，散热器延伸至电柜外。

- 适用于纺织等应用场合。

- 具体安装说明见SINAMICS V10穿墙式安装组件的《产品信息》或《SINAMICS V10变频器操作说明》。

变频器按键作用及运行方法熟悉变频器的操作键。

一般的变频器均有运行(RUN)、停止(STOP)、编程(PROG)、数据P确认(DATAPENTER)、增加(UP、▲)、减少(DOWN、')等6个键,不同变频器操作键的定义基本相同。

一、变频器的空载通电验1将变频器的接地端子接地。

2将变频器的电源输入端子经过漏电保护开关接到电源上。

3检查变频器显示窗出厂显示是否正常,如果不正确,应复位,否则要求退换。

4熟悉变频器的操作键。

一般的变频器均有运行(RUN)、停止(STOP)、编程(PROG)、数据P确认(DATAPENTER)、增加(UP、▲)、减少(DOWN、')等6个键,不同变频器操作键的定义基本相同。

此外有的变频器还有监视(MONITORPDISPLAY)、复位(RESET)、寸动(JOG)、移位(SHIFT)等功能键。

二、变频器带电机空载运行1.设置电机的功率、极数,要综合考虑变频器的工作电流。

2.设定变频器的最大输出频率、基频、设置转矩特性。

通用变频器均备有多条VPf曲线供用户选择,用户在使用时应根据负载的性质选择合适的VPf曲线。

如果是风机和泵类负载,要将变频器的转矩运行代码设置成变转矩和降转矩运行特性。

为了改善变频器启动时的低速性能,使电机输出的转矩能满足生产负载启动的要求,要调整启动转矩。

在异步电机变频调速系统中,转矩的控制较复杂。

在低频段,由于电阻、漏电抗的影响不容忽略,若仍保持VPf为常数,则磁通将减小,进而减小了电机的输出转矩。

为此,在低频段要对电压进行适当补偿以提升转矩。

一般变频器均由用户进行人工设定补偿。

3.将变频器设置为自带的键盘操作模式,按运行键、停止键,观察电机是否能正常地启动、停止。

4.熟悉变频器运行发生故障时的保护代码,观察热保护继电器的出厂值,观察过载保护的设定值,需要时可以修改。

变频器的使用人员可以按变频器的使用说明书对变频器的热继电器功能进行设定。

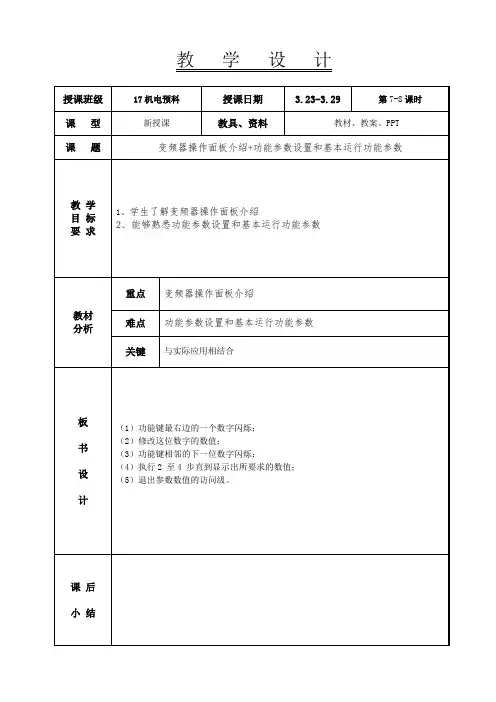

项目一变频器的面板操作
一、项目目的
1、熟练掌握变频器面板操作方法及显示特点。

2、熟悉变频器的各种运行模式
3、掌握变频器运行基本参数设定方法。

4、掌握变频器的模式切换操作和各种清除操作。

二、项目内容
变频器对异步电动机进行控制，需要设置频率指令和启动指令。

将启动指令设为NO后电机便开始运转，同时根据频率指令（设定频率）来决定电机的转速。

熟练掌握变频器的面板操作方法是使用变频器的基本技能。

1、工作模式切换
通过按MODE键，变频器可以在监视模式、参数设置模式和报警查询模式之间转换。

2、PU模式操作
3、参数设置基本操作
Pr.160 内容
999（初始值）只显示简单模式参数
0 可显示简单模式参数和扩展模式参数
4、参数清除操作
清除的意思是恢复到出厂设定。

参数清除操作只能在pu模式下进行。

有两种清除：“参数清除和“参数全部清除“参数清除是将除了校正参数、端子功能选择参数等之外的参数全部恢复，详见使用手册。

5、运行模式设置
运行模式可通过预置参数pr.79确定，也可通过如下简单操作来完成运行模式选择有4种方式可设定：。

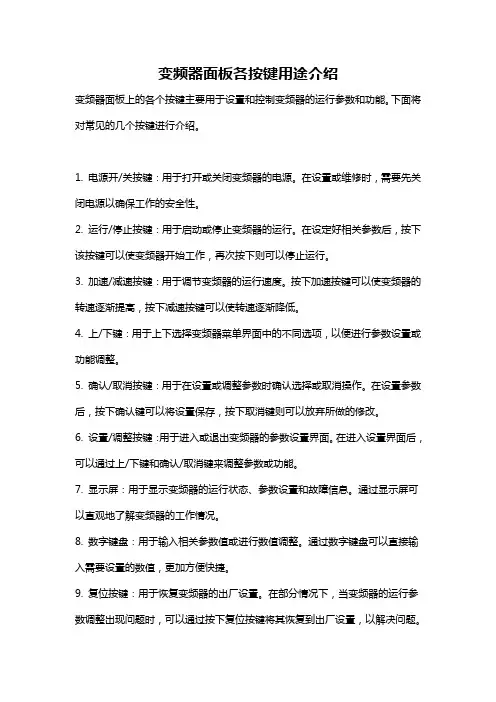

变频器面板按键说明书 变频器面板按键说明 Montr: 监视的项目选择 Accel:加速时间 Decel:差事时间 Vmtr:马达额定电压设定/参考 V/F: V/F 值设定参考 Fgain:频率指令增益的设定/参考 Fbias:频率指令偏压的设定/参考 FLA: 马达额定电流的设定/参考 PID: PID控制逻辑 Kwsav:省能源模式ON/OFF PRGM:参数常数设定 V/F:变频器的V/F控制是变频器的一种控制方式就是在基准频率以下，变频器的输出电压和输出频率成正比关系，输出恒转矩的一种控制方式是变频器最基本的控制方式，V/F变化过程有一条曲线，对应不同场合，V/F曲线也是有差异的，对应的VIF曲线变化过程中的中间电乐和中问频率等均可以再变频器参数中设定。

RUN:运行 STOP:停止Local:本地控制 SHIFT:切换 JOG:点动 SET:设置 SEQ:从控制回路端子输入的运行指令有效时点亮。

REMOTE:远程控制 REF:从控制回路端子输入的频率指令有效时点亮 Fref:设定/监控频率指令 Fout:监控输出频率 lout:监控输出电流 kWout:输出功率 F/R:运转方向的设定/参考 变频器面板按键说明 1：改变方向。

按此键可改变电动机的旋转方向。

  2：启动变频器。

 3：停止变频器运行。

 4：电动机点动。

在变频器无输出的情况下，按下此键，将使电动机启动，并按预先设置的点动频率运行。

释放此键时变频器停止运行。

 5：访问参数。

按此键可访问变频器的参数。

6：减小数值。

按此键可减小面板上显示的数值。

 7：增大数值。

按此键可增大面板上显示的数值。

 8：此键用于浏览辅助信息。

按下此键并保持不动，将从运行时的任何一个参数开始浏览，显示的数据有直流回路电压（用d表示）、输出电流(A)、输出频率(Hz)、输出电压(0)、P0005选定的数值。

 9：状态显示。

显示变频器当前使用的设置值。

 FR-DU04三菱变频器面板说明 操作面板按键功能： 1) MODE键: 用于选择操作模式或设定模式。
