图解变频器接线,变频器怎么接线
变频器是应⽤变频技术与微电⼦技术，通过改变电机⼯作电源频率⽅式来控制交流电动机的电⼒控制设备。变频器主要由整流（交流变直流）、滤波、逆变（直流变交流）、制动单元、驱动单元、检测单元微处理单元等组成。变频器靠内部IGBT的开断来调整输出电源的电压和频率，根据电机的实际需要来提供其所需要的电源电压，进⽽达到节能、调速的⽬的。
⼀、变频器⼯作原理
变频器可分为电压型和电流型两种变频器：
电压型是将电压源的直流变换为交流的变频器，直流回路的滤波是电容。
电流型是将电流源的直流变换为交流的变频器，其直流回路滤波是电感。是整流器，整流器，逆变器。
⽽变频器的主电路由整流器、平波回路和逆变器三部分构成，将⼯频电源变换为直流功率的“整流器”，吸收在变流器和逆变器产⽣的电压脉动的“平波回路。

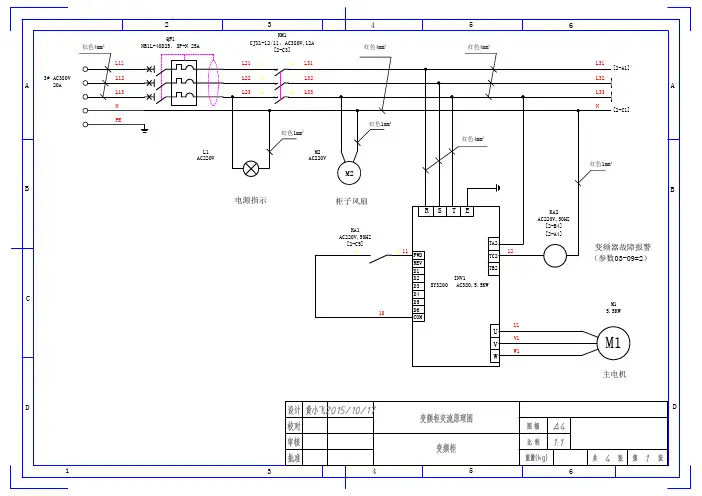

上图是⼀副变频器接线图。在变频器的安装中，有⼀些问题是需要注意的。例如变频器本⾝有较强的电磁⼲扰，会⼲扰⼀些设备的⼯作，因此我们可以在变频器的输出电缆上加上电缆套。⼜或变频器或控制柜内的控制线距离动⼒电缆⾄少100mm 等等。
⼆、主电路的接线1、电源应接到变频器输⼊端R、S、T接线端⼦上，⼀定不能接到变频器输出端（U、V、W）上，否则将损坏变频器。接线后，零碎线头必须清除⼲净，零碎线头可能造成异常，失灵和故障，必须始终保持变频器清洁。在控制台上打孔时，要注意不要使碎⽚粉末等进⼊变频器中。2、在端⼦+，PR间，不要连接除建议的制动电阻器选件以外的东西，或绝对不要短路。
3、电磁波⼲扰，变频器输⼊／输出（主回路）包含有谐波成分，可能⼲扰变频器附近的通讯设备。因此，安装选件⽆线电噪⾳滤波器FR-BIF或FRBSF01或FR-BLF 线路噪⾳滤波器，使⼲扰降到最⼩。4、长距离布线时，由于受到布线的寄⽣电容充电电流的影响，会使快速响应电流限制功能降低，接于⼆次侧的仪器误动作⽽产⽣故障。因此，最⼤布线长度要⼩于规定值。不得已布线长度超过时，要把Pr．156设为1。5、在变频器输出侧不要安装电⼒电容器，浪涌抑制器和⽆线电噪⾳滤波器。否则将导致变频器故障或电容和浪涌抑制器的损坏。6、为使电压降在2%以内，应使⽤适当型号的导线接线。变频器和电动机间的接线距离较长时，特别是低频率输出情况下，会由于主电路电缆的电压下降⽽导致电机的转矩下降。7、运⾏后，改变接线的操作，必须在电源切断10min以上，⽤万⽤表检查电压后进⾏。断电后⼀段时间内，电容上仍然有危险的⾼压电。
变频调速控制柜的基本原理
1. 变频调速控制柜的概述
变频调速控制柜是一种用于电机调速的设备，通过改变电机输入的电压和频率来实现对电机转速的调节。它由变频器、控制器、电源、保护装置等组成，广泛应用于工业生产中。
2. 变频器的工作原理
变频器是变频调速控制柜中的核心部件，它将输入的交流电源转换为可调节的直流电源，并通过逆变器将直流电源转换为可调节的交流电源供给电机。其主要工作原理如下：
• 整流：将输入的交流电源通过整流桥变换为直流电压。
• 滤波：对整流后的直流电压进行滤波处理，去除其中的脉动。
• 逆变：将滤波后的直流电压通过逆变桥转换为可调节的交流输出。
• PWM调制：通过对逆变桥输出进行脉宽调制（PWM），实现对输出交流电压幅值和频率的精确控制。
3. 控制器及其工作原理
控制器是变频调速控制柜中的另一个重要组成部分，它对变频器进行控制和调节，实现对电机转速的精确控制。其主要工作原理如下：
• 信号采集：通过传感器采集与电机运行状态相关的参数，如转速、温度、压力等。
• 信号处理：对采集到的信号进行放大、滤波、线性化等处理，得到可用于控制的信号。
• 控制算法：根据设定的转速要求和实际运行状态，通过控制算法计算出合适的输出信号。
• 输出控制：将计算得到的输出信号发送给变频器，调节变频器输出的电压和频率，实现对电机转速的控制。
4. 电源及其工作原理
电源是为变频调速控制柜提供工作所需的电能来源，其主要工作原理如下：
• 稳压稳流：通过稳压稳流装置对输入电源进行稳定处理，保证供给整个系统的电能稳定可靠。
• 滤波：对输入电源进行滤波处理，去除其中的高频噪声和干扰。 • 分配供电：将经过稳压稳流和滤波处理后的电能分配给变频器、控制器、保护装置等各个部件，满足其正常工作的电能需求。
5. 保护装置及其工作原理
保护装置是为了确保变频调速控制柜及相关设备的安全运行而设置的，其主要工作原理如下：
105N
1071061#停止指示灯1#故障指示灯NL30010020031L11L21L3L3L2L1QF1M
KA11
KA111#手动控制1#隔膜泵
1#运行指示灯ATV61R/L1S/L2T/L3UVW
FU1
1#自锁1#自动控制R1AR1CR1BR1AR1CX1123L11KA12KA13N11故障指示运行指示
N11L11LI1LI2LI3LI4LI5+24VPWRKA111#启动
+10AI1+AI1-AI2COMAO1COM频率输出AO11+AO11-108109110AI12+AI12-R11AI11+AI11-频率调节
SW1KA13KA12110111112113公共线自动信号运行信号故障信号X2123478X2910X2
PAGE NO.UnRegistered
205N
2072061#停止指示灯1#故障指示灯NL30040050062L12L22L3L3L2L1QF2M
KA21
KA211#手动控制2#隔膜泵
1#运行指示灯ATV61R/L1S/L2T/L3UVW
FU2
1#自锁1#自动控制R1AR1CR1BR1AR1CX1456L21KA22KA23N21故障指示运行指示
N21L21LI1LI2LI3LI4LI5+24VPWRKA212#启动
+10AI1+AI1-AI2COMAO1COM频率输出AO21+AO21-208209210AI22+AI22-R21AI21+AI21-频率调节
SW2KA23KA22210211212213公共线自动信号运行信号故障信号X2111213141718X21920X2
PAGE NO.UnRegistered

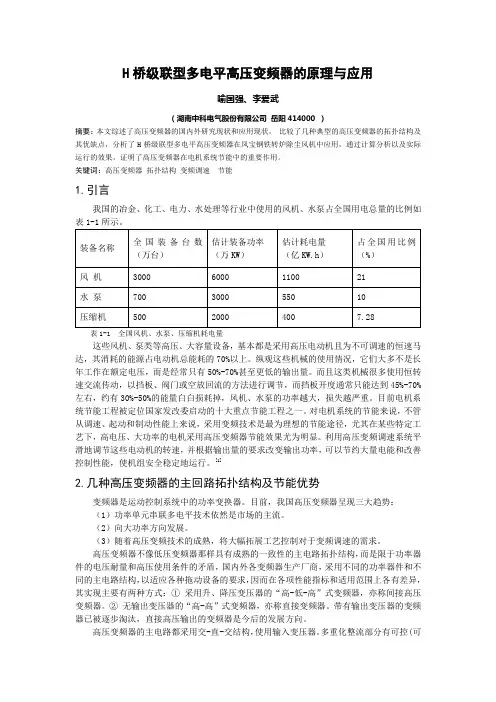

H桥级联型多电平高压变频器的原理与应用
喻国强、李爱武
（湖南中科电气股份有限公司 岳阳414000 ）
摘要：本文综述了高压变频器的国内外研究现状和应用现状， 比较了几种典型的高压变频器的拓扑结构及其优缺点，分析了H桥级联型多电平高压变频器在凤宝钢铁转炉除尘风机中应用，通过计算分析以及实际运行的效果，证明了高压变频器在电机系统节能中的重要作用。
关键词：高压变频器 拓扑结构 变频调速 节能
1.引言
我国的冶金、化工、电力、水处理等行业中使用的风机、水泵占全国用电总量的比例如表1-1所示。
装备名称 全国装备台数
（万台） 估计装备功率
（万KW） 估计耗电量
（亿KW.h） 占全国用比例
（%）
风 机 3000 6000 1100 21
水 泵 700 3000 550 10
压缩机 500 2000 400 7.28
表1-1 全国风机、水泵、压缩机耗电量
这些风机、泵类等高压、大容量设备，基本都是采用高压电动机且为不可调速的恒速马达，其消耗的能源占电动机总能耗的70%以上。纵观这些机械的使用情况，它们大多不是长年工作在额定电压，而是经常只有50%-70%甚至更低的输出量。而且这类机械很多使用恒转速交流传动，以挡板、阀门或空放回流的方法进行调节，而挡板开度通常只能达到45%-70%左右，约有30%-50%的能量白白损耗掉，风机、水泵的功率越大，损失越严重。目前电机系统节能工程被定位国家发改委启动的十大重点节能工程之一。对电机系统的节能来说，不管从调速、起动和制动性能上来说，采用变频技术是最为理想的节能途径，尤其在某些特定工艺下，高电压、大功率的电机采用高压变频器节能效果尤为明显。利用高压变频调速系统平滑地调节这些电动机的转速，并根据输出量的要求改变输出功率，可以节约大量电能和改善控制性能，使机组安全稳定地运行。[1]
2.几种高压变频器的主回路拓扑结构及节能优势
变频器是运动控制系统中的功率变换器。目前，我国高压变频器呈现三大趋势：
