六根孔明锁图解

孔明锁也是中国传统的智力玩具，相传由三国时期的诸葛亮发明。

由于本人的老师也是他，所以这种三维的拼插玩具内部的凹凸部分啮合，十分巧妙。

孔明锁类玩具比较多，形状和内部的构造各不相同，一般都是易拆难装。

拼装时需要仔细观察，认真思考，分析其内部结构。

拼装方法这是一种最常见的孔明锁，在没有任何提示的情况下拼装，的确比较困难。

如图，按照编号放好孔明锁的六个小块，黑色部分，表示凹下。

这种状态朝上的面，就是拼好后与其它小块合在一起的面。

为了便于表达，把它记作星面，标有星的一端，记作星端。

按照表格的顺序，将小块逐个搭起即可。

在所示拼装过程中，孔明锁位置方向不变。

星面朝向某方向，这个小块位置就在中心偏向反方向。

这有两种拼装方法，注意编号顺序。

顺序星面朝向星端位置顺序星面朝向星端位置 1 上左 1 上左 2 右后 3左后 3 后上 2 后上 4 前上或下 4 前上或下5 左前 5 右后6 下左或右6 下左或右欧阳学文鲁班锁孔明锁 6块图解6块孔明锁鲁班锁鲁班球图解教程18块孔明锁鲁班锁图解两种不同形状的配件，玩的时候一定要注意区分这里扭转了方向，请留意照片上的变化孔明锁孔明锁,也叫八卦锁，是中国传统的智力玩具，相传由三国时期的诸葛亮发明。

这种三维的拼插玩具内部的凹凸部分（即榫卯结构）啮合，十分巧妙。

孔明锁类玩具比较多，形状和内部的构造各不相同，一般都是易拆难装。

拼装时需要仔细观察，认真思考，分析其内部结构。

在没有钉子绳子的情况下，你能将六根木条交叉固定在一起吗？两千多年前的孔明就发明了一种方法，用一种咬合的方式把三组木条垂直相交固定，这种咬合在建筑上被广泛应用，在民间人们把孔明的这种发明制成了一种玩具——孔明锁。

原创为木质结构，外观看是严丝合缝的十字立方体，动动脑筋可拆解，装上可不是那么容易的。

解开孔明锁重现远古智慧，别让古人留给我们的财富在我们这一代人手中丢失。

孔明锁，相传是三国时期诸葛孔明根据八卦玄学的原理发明的一种玩具，曾广泛流传于民间。

孔明锁根解法图
公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]
话说响石潭最近家教的孩子家有一个玩具，叫做孔明锁。

我是第一次看到这玩意儿，于是就
兴起，玩了起来。

结果弄了大半天
还是不得要领，不得已，将那个锁
带了回来，慢慢研究。

怎奈何又没
得时间，于是乎，我便依靠强大的
百度，一探究竟。

传说春秋时代，鲁国工匠鲁班
为了测试儿子是否聪明，用6根木条制作一件可拼可拆的玩具，叫儿子拆开，儿子忙碌了一夜，终于拆开了。

这种玩具后
人称作鲁班锁，鲁班锁既称空
明锁、别闷棍、六子联芳、莫
奈何、难人才、智慧木等，它
起源于中国古代建筑中首创的
榫卯结构。

又有一说鲁班锁又称孔明
锁相传由三国时期的诸葛亮发明。

其内部的凹凸部分啮合，十分巧妙，形状和内部的构造各不相同，一般都是易拆难装。

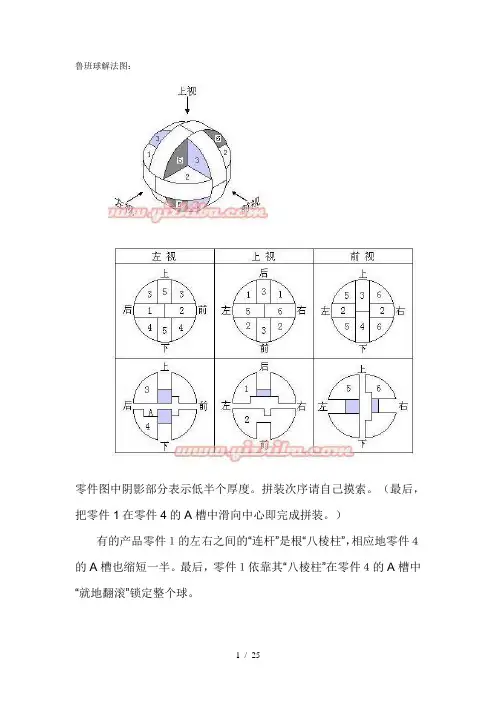

关于孔明锁的具体解法见图哈，这里是六根的解法。

零件图中阴影部分表示低半个厚度。

拼装次序请自己摸索。

（最后，把零件1在零件4的A槽中滑向中心即完成拼装。

）有的产品零件１的左右之间的“连杆”是根“八棱柱”，相应地零件４的A槽也缩短一半。

最后，零件１依靠其“八棱柱”在零件４的A槽中“就地翻滚”锁定整个球。

33根大菠萝解法图心锁解法图：六根孔明锁解法图：图1 图2图3 图4图5 图6取钢珠解法：神龙摆尾解法图：梅花锁解法大菠萝（9根）:14根孔明锁（井字锁）:球型孔明锁：木质心锁的解法：九柱型鲁班锁九柱型鲁班锁（有的称“第三代孔明锁”），其九根方柱的榫形如图1：拼装完成后（图2），它看上去好像：“四根”穿过“三根”而抱住“两根”，“三根”穿过“两根”而抱住“四根”，“两根”穿过“四根”而抱住“三根”。

.请记住这些特征。

按图1和图2所给出的相互位置等信息，先拼拼看。

实在拼不成，再看给出的提示。

图2中各柱上*号标记在图1中的相应方位为：（图1中看得到的已打了*号）左（右）指左（右）端。

提示：依次拼装各柱——1+2+8+4+5+6+7+3+9。

其中加柱7时，柱6要临时下降一些，等装好7后，6再上升复位。

加柱9时，柱4要临时前伸，插好9后，4再复位。

注意柱9不要倒插，其短端应在上。

这样，全部完成后，柱9的缺口没有外露的。

其它各柱的缺口也都不外露。

提示：依次拼装各柱——9+7+4+8+6+5。

其中加柱5时，先临时抬升柱8，再把“8＋6＋4”组件临时左移，则柱8、9之间出现间隙，柱5即可进入。

七星结：完成图见图4。

8＋5与9＋3之“穿插”是“平齐”的，并无半个单元的“位错”。

据图1和图4，能完成吗？(“上”指“上端”，“前”指“前端”。

)提示：依次拼——7＋9＋8＋5＋3＋4＋2。

装柱2时，9连同7一起暂时后移，使9和3之间出现间隙，柱2即可进入。

提示：1＋2＋9＋4＋3＋5＋（8＋7）。

其中拼好柱5 后，将前六件（组件）暂放一边,拼好（8＋7）。

再把六件组件中的柱5临时前移，使柱9和3之间出现方形通孔。

孔明锁也是中国传统的智力玩具,相传由三国时期的诸葛亮发明;由于本人的老师也是他,所以这种三维的拼插玩具内部的凹凸部分啮合,十分巧妙;孔明锁类玩具比较多,形状和内部的构造各不相同,一般都是易拆难装;拼装时需要仔细观察,认真思考,分析其内部结构;拼装方法这是一种最常见的孔明锁,在没有任何提示的情况下拼装,的确比较困难;如图,按照编号放好孔明锁的六个小块,黑色部分,表示凹下;这种状态朝上的面,就是拼好后与其它小块合在一起的面;为了便于表达,把它记作星面,标有星的一端,记作星端;按照表格的顺序,将小块逐个搭起即可;在所示拼装过程中,孔明锁位置方向不变;星面朝向某方向,这个小块位置就在中心偏向反方向;这有两种拼装方法,注意编号顺序;顺序星面朝向星端位置顺序星面朝向星端位置1 上左1 上左2 右后3 左后3 后上2 后上4 前上或下4 前上或下5 左前5 右后6 下左或右6 下左或右鲁班锁孔明锁6块图解鲁班球图解教程18块孔明锁鲁班锁图解两种不同形状的配件,玩的时候一定要注意区分这里扭转了方向,请留意照片上的变化孔明锁孔明锁,也叫八卦锁,是中国传统的智力玩具,相传由三国时期的诸葛亮发明;这种三维的拼插玩具内部的凹凸部分即榫卯结构啮合,十分巧妙;孔明锁类玩具比较多,形状和内部的构造各不相同,一般都是易拆难装;拼装时需要仔细观察,认真思考,分析其内部结构;在没有钉子绳子的情况下,你能将六根木条交叉固定在一起吗两千多年前的孔明就发明了一种方法,用一种咬合的方式把三组木条垂直相交固定,这种咬合在建筑上被广泛应用,在民间人们把孔明的这种发明制成了一种玩具——孔明锁;原创为木质结构,外观看是严丝合缝的十字立方体,动动脑筋可拆解,装上可不是那么容易的;解开孔明锁重现远古智慧,别让古人留给我们的财富在我们这一代人手中丢失;孔明锁,相传是三国时期诸葛孔明根据八卦玄学的原理发明的一种玩具,曾广泛流传于民间;近年来又逐渐得到人们的重视,它对放松身心,开发大脑,灵活手指均有好处,是老少皆宜的休闲玩具;孔明锁看上去简单,其实内中奥妙无穷,不得要领,很难完成拼合;这只是传说之一;另外一种传说是：传说春秋时代鲁国工匠鲁班为了测试儿子是否聪明,用6根木条制作一件可拼可拆的玩具,叫儿子拆开．儿子忙碌了一夜,终于拆开了．这种玩具后人就称作鲁班锁．其实这只是一种传说．它起源于中国古代建筑中首创的榫卯结构．所以,孔明锁亦称鲁班锁、别闷棍、六子联方、莫奈何、难人木等;。
