浅析高压电能二次接线六角图测试方法摘要：三相线路上的每一相量随正、负相量和在相同标度格上的改变而构成一个六角图。
它的绘制方法是，在绘制六角图的时候，没有用箭头而是用线来表示，中的是0，左边是负数，右边是正数。
而三相电系统就是三条直线，也就是UV线、VW线和WU线，三条直线的0点重合，就会构成6个60度的角度，将360度一分为二，这就是六角图名字的由来，也是一种对高压电能测量设备接线的一种非常重要的分析方法。
从六角图的基本原则入手，浅析了六角图的接线方式及检测方法。
关键词：高压电能；二次接线；六角图引言六角图也称为相量投影图，指的是在特定的坐标系统中的相量，如果知道了该相量的该坐标任何两相交轴（坐标间的夹角可以是任意的）上的垂直投影，就可以确定该相量的位置。
根据电网理论，当电流的相量差大于零时，则电源可以视为在电压座标上的电流相量差的投射。
对于任何一个新的或正在进行技术改造的电力项目，在投入运行之前，都要经过六角测试，确保TA（尤其是新TA）的极性与接线正确无误。
因此，在新设备投运带负载测量六角图时，我们可以通过有功和无功的送出或者接收，还有相角表所测量出来的电流、电压的角度，就可以对TA极性的连接的正确性做出判断。
1、六角图测试的基本原理从方程P=U,I；由此可以得出，在交流电网中，单相的有功功率的计算公式。
为了画出一个合适的相量表，我们必须使用这一微分方程。
是在2下，电流j和电压U之间的角度I；一个相量点，穿过这个点做一条竖直的线，被称为u，在这个点上，图中以1为交叉点，那么图中的0,1,2三个点就会构成一个三角形。
也就是线段1,0，我们可以用三角函数来计算。
要得到P*的值，就必须对相量u，作一个假定条件，首先假定它是一个数值，该数值是固定不变的，则P*和I;cosΦ；也就是，和1、0线段与0、3线段的长度成比例，再加上两者相结合的乘积，就能得到P的数值。
如果不能直接测量IcosΦ：的数值，那么可以用功率表进行测量，从而获得有功功率P.的数值，在恒定电压的情况下，就可以很简单的计算出I:cosΦ：，即根据P=U,I₁cosφIicosφ=P/U，设K=1/U:则I₁cosφ=KP₁。
六角图原理六角图，又称为六边形图，是一种由六个等边三角形组成的几何图形。
在日常生活和工程设计中，六角图被广泛应用于各种领域，如建筑设计、工程制图、地质勘探等。
本文将介绍六角图的原理及其在实际应用中的重要性。
首先，六角图的原理是基于六边形的几何特性。
六边形是一个具有六条相等边和六个内角相等的多边形。
在六角图中，六个等边三角形的边长和角度都是相等的，这使得六角图具有一些独特的性质和优势。
其次，六角图在工程设计中具有重要的应用价值。
首先，六角图可以用来表示各种结构和物体的外形轮廓，如螺丝、螺母、六角螺栓等。
其次，六角图还可以用来表示空间中的排列和布局，例如蜂窝结构和六角网格等。
此外，六角图还被广泛应用于地质勘探和地图绘制中，用来表示地质构造和地形特征。
另外，六角图在建筑设计中也扮演着重要的角色。
六边形的稳定性和均匀性使得六角图成为建筑结构中常见的几何形状。
例如，蜂窝状的六角图案可以增强建筑材料的稳定性和承重能力，同时也具有美观的外观效果。
此外，六角图还可以用来设计建筑立面和装饰图案，为建筑赋予独特的艺术魅力。
最后，六角图的应用不仅局限于几何学和工程领域，还可以在日常生活中找到许多例子。
例如，蜂蜜蜂窝的形状就是六角图的典型例子，蜂巢结构不仅具有高效的储存和生产功能，还展现了自然界中六角图的美妙之处。
此外，许多生活用品和装饰品也采用了六角图案，如地砖、墙纸、家具等，为生活环境增添了一份艺术和美感。
综上所述，六角图作为一种重要的几何图形，在工程设计、建筑领域和日常生活中都具有广泛的应用价值。
通过深入理解六角图的原理和特性，我们可以更好地运用它来解决实际问题，同时也能欣赏到它所展现的美妙之处。
希望本文能够为读者提供一些关于六角图的新思路和启发，让大家对这一几何图形有更深入的认识和理解。
关于差动回路电流向量六角图的做法论述一、论述题目：保护回路中，对有相位要求的电流回路，一般要求在实际负荷时测绘电流向量图---电流向量六角图。
从电流向量图中可以直观地看出：同一组电流互感器三相电流ÌA、ÌB、ÌC 之间的相位关系：差动保护不同组别电流互感器的电流之间的相位关系：阻抗或方向元件的电流相电压之间的相位关系。
有实验结果可以判断电流接线是否正确。
下面我们就电流向量六角图作图方法分三大部分进行论述。
二、论述方案<一>功率表法：功率表法的原理是用被测电流在已知电压向量上的投影来确定被测电流的方向和大小。
功率表的读数与电流在电压上的投影的大小和方向有关，在向量图上，被测电流在一个电压向量上的投影，可以确定该电流向量端点的位置（即电流的相位和大小）；在三个电压向量上的投影，可以检查试验结果的准确性。
试验时，一般是将被测电流分别投影到互成120°的三个电压向量ÙAB、ÙBC、ÙCA、（或ÙAO、ÙBO、ÙCO）上，因为任何一个向量在三个互差120°的向量上的投影，其代数和一定为零；同样，一组完全对称的向量在任何一个向量上的投影，其代数和也一样为零。
这样，当时就可根据实验数据判断试验接线和读数是否正确。
用功率表做电流向量六角图时，回路的实际电流可以比较小，能使功率表的指针偏转10--20个小格，就能保证实验结果的正确性，具体做法如下：1、试验接线和试验方法：将被测电流ÌA按规定极性接入功率表的电流端子，再将同一系统的电压ÙAB、ÙBC、ÙCA,按规定极性依次接入功率表的电压端子，分别读取ÌA-ÙAB、ÌA-ÙBC、ÌA-ÙCA时功率表的读数（记录指针偏转格数和切换开关的正负位置）。
六角图设计收藏在网上找了一下关于设计六角图的资料，发现资料的描述方式均比较专业，对于我们程序设计人员来说，可能有有些不容易分析理解，根据我们设计六角图的方式介绍一下设计原理：六角图成形设计需要的数据：三相电流（Ia，Ib，Ic）、三相电压（Ua，Ub，Uc），以及分相三相功率因数。
电力输电时，三相电压的夹角均成120度，这是不变的。
所以首先任意定位一相电压方向，例如定位A相电压为坐标系Y轴，那么Ub为120度，Uc为240度，这样已经定位了电压的位置。
然后，定位三相电流方向。
通过cosα＝P/S 计算出α的值，此α为电压与电流的夹角，如果A相功率因数，则夹角为Ua与Ia的夹角，从而在电压的相角基础上定位了电流的角度，这样六角图已经设计完毕。
其他相关六角图资料如下：一、绘制差动相量六角图，我们一般用的试验工具是钳形电流相位表，这个表可以测量电流、电压幅值，和电压与电流之间的夹角，两个电流之间的夹角。
要绘制六角图，我们只需要测量电流的幅值，与电流和电压（固定选取一相电压，如Uan)的夹角。
钳形电流表可取U1,I2,这样电压超前电流30度。
取U2,I1这样电压滞后电流30度。
在保护屏后边测量差动电流的幅值，以及电流和选定的电压的夹角，然后以选用的电压为基准（设为0度）画出测量所得的电流量，就绘制出了差动相量六角图。
二、在继电保护回路中，对有相位要求的电流回路，一般用电流相量六角图来判断电流回路接线是否正确。
从电流相量六角图可以直观反映出：同一组电流互感器三相电流IA、IB、Ic之间的关系；差动保护中不同组别电流互感器的电流之间的关系；阻抗或方向元件的电流和电压之间的相位关系。
同时也可判别电流互感器变比是否正确。
现介绍电流相量六角图的功率表法的作图方法。
9 t% }4 C% D8 y: N2 y2 Z/ u9 ^1．原理功率表法的原理是用被测电流在已知电压相量上的投影来判断被测电流的方向和大小是否正确。

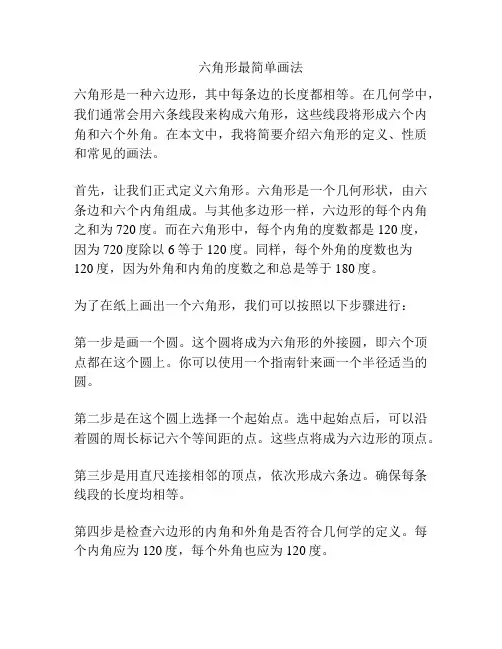

六角形最简单画法六角形是一种六边形，其中每条边的长度都相等。
在几何学中，我们通常会用六条线段来构成六角形，这些线段将形成六个内角和六个外角。
在本文中，我将简要介绍六角形的定义、性质和常见的画法。
首先，让我们正式定义六角形。
六角形是一个几何形状，由六条边和六个内角组成。
与其他多边形一样，六边形的每个内角之和为720度。
而在六角形中，每个内角的度数都是120度，因为720度除以6等于120度。
同样，每个外角的度数也为120度，因为外角和内角的度数之和总是等于180度。
为了在纸上画出一个六角形，我们可以按照以下步骤进行：第一步是画一个圆。
这个圆将成为六角形的外接圆，即六个顶点都在这个圆上。
你可以使用一个指南针来画一个半径适当的圆。
第二步是在这个圆上选择一个起始点。
选中起始点后，可以沿着圆的周长标记六个等间距的点。
这些点将成为六边形的顶点。
第三步是用直尺连接相邻的顶点，依次形成六条边。
确保每条线段的长度均相等。
第四步是检查六边形的内角和外角是否符合几何学的定义。
每个内角应为120度，每个外角也应为120度。
当然，这只是六角形的一个简单画法。
在实际操作中，我们可以使用更多的工具和方法来绘制六角形，例如，使用角度标尺和直角器来帮助测量和绘制内角和外角。
此外，六角形还有一些其他的性质：1. 六角形是一个对称图形。
如果我们将六角形绕其中心旋转180度，它将完全重合，形成相同的图形。
这是因为六角形的六个顶点都位于外接圆上，旋转不会改变顶点的位置。
2. 六角形的对角线有九条。
对角线是连接六角形不相邻顶点的线段。
六角形有三对不相邻的顶点，因此它有三条长对角线和三条短对角线。
3. 任何六边形都可以视为六角形的特例。
如果一个六边形的六个内角都相等，那么它也可以被视为一个六角形。
总而言之，六角形是一个具有六边、六个内角和六个外角的几何形状。
我们可以使用简单的步骤来绘制六角形，并通过测量和检查内角和外角来验证其正确性。
六角形具有对称性和特殊的对角线组合，这些性质在几何学中也具有重要的应用。
六角图详解
在继电保护回路中，对有相位要求的电流回路，一般用电流相量六角图来判断电流回路接线是否正确。
从电流相量六角图可以直观反映出：同一组电流互感器三相电流IA、IB、Ic之间的关系；差动保护中不同组别电流互感器的电流之间的关系；阻抗或方向元件的电流和电压之间的相位关系。
同时也可判别电流互感器变比是否正确。
现介绍电流相量六角图的功率表法的作图方法。
1．原理功率表法的原理是用被测电流在已知电压相量上的投影来判断被测电流的方向和大小是否正确。
在相量图中，被测电流在一个电压相量上的投影，可以确定该电流相量端点的轨迹；在两个电压相量上的投影，可以确定被测电流相量端点的位置(即电流的相位和大小)；在第三个电压相量上的投影，可以检查试验结果的准确性。
2．试验接线和试验方法将被测电流IA按规定极性接人功率表的电流端子，再将同一系统的电压Uab、UBc、Uca按规定极性依次接入同一功率表的电压端子，分别读取Uab、Ubc、Uca电压下的功率表的“读数”。
为简化起见，该读数一般不必记录实际功率值，而以功率表指针偏转的格数表示为电流的“大小”，以功率表切换开关的方向表示为电流的“正负”。
之后，再依次将IB、Ic接入功率表重复上述试验。
为节约试验时间，试验时也可准备三只同型号的功率表，其电流端子分别按规定极性接入IA、IB、Ic，三只功率表的电压端子同极性并联后，依次接人同一系统的电压Uab、Ubc、Uca，分别读取三只功率表对应的“读数”，记入附表中。
现以附表中K1点的测量数值为例说明。
3．电流相量六角图的画法(1)在测量电流相量六角图的专用坐标纸上按适当比例画出
土Uab、Ubc、土Uca(或土Uao、土Ubo、Uco)电压相量。
(2)在Uab相量上找出接人IA、Uab的功率表的读数位置(例如附表中的+33)，过该点作Uab的垂线L1—L2。
(3)在Ubc相量上找出接人Ia、Ubc的功率表的读数位置(+17．5)，过该点作Ub c的垂线M1一M2。
(4)在Uca相量上找出接人Ia、Uca的功率表的读数位置(-50)，过该点作Uca 的垂线Nl—N2。
三条直线Ll—L2、M1—M2、N1—N2应相交于一点A，OA就是电流IA 的相量。
当读数有误差时，三条直线可能相交于三点，只要三个交点比较*近，就不影响试验结果的准确性。
此时取三个交点的中心作为Ia的端点。
同样的方法作出IB和Ic的相量，这样就作出了电流相量六角图(如附图)。
4．试验结果的分析在用功率法作电流相量图时，是用切换开关所在的位置表示所测电流相量的“正负”。
附表中同一测量点(例如K1点)的对应每一列和每一行的三个数的代数和为O或近于O，则认为试验接线和读数是准确的，否则说明试验接线和读数不准确，应找出原因改正过来。
试验方法正确，作图方法准确，电流相量不在预定位置时，说明电流互感器或电流回路接线不正确，应找出原因改正过来。
此主题相关图片如下：
在进行六角图实验时，需要了解有功功率的输送情况，功率因数或无功功率的大致的数值，才能得出正确的判断，在这些情况没有很好的了解时(如两端有电源的线路，在通过线路输送的有功功率甚少，或摆动不定时)最好不要进行六角图的实验，进行六角图实验一般应选择输送功率很稳定的时候进行。
利用六角图可以方便简单快捷的测量电流的相位，能够快速判断功率方向继电器等的接线是否正确，因此，熟练掌握六角图是非常必要和有意义的。
另：现在有更方便的钳型相位表，可以方便的测量相位，甚至可以直接以向量图的型式显示出来，所以不到没有办法的情况下，不建议使用六角图法。
因为在运行中设备的二次电流回路上工作毕竟是有一定危险的。
