第 1 页 共 3 页 检测岩石压力、抗剪性能的仪器介绍
YAW-600T岩石压力、抗剪试验机依据GB/T 23561-2023要求该岩石试验机应能测量煤和岩石的单轴抗压力,抗拉力（巴西劈裂方法）,抗剪力等,并通过计算机自动采集试验数据,配备能够自动计算岩石抗压强度,抗拉强度和直剪强度的数据处理和分析软件,能够输出试验数据与图表。
技术指标：
1 试验力：1000KN；
2,试验力范围：0～1000KN；
3,试验框架整体刚度：不小于 ；
4,平安爱护：超过量程的2%自动停机,具有机械限位爱护,过载爱护,过电流爱护,漏电爱护等功能,对于试验供应透亮爱护罩。
5,测量相对误差：整体不超过1%,其中载荷测量不超过0.5%,位移测量不超过0.25%；
6,压盘间距：不小于300mm；
7,压盘间距调整为电动调整。
8,立柱间距：不小于300mm；
9,压盘尺寸：不小于200mm；
10, 活塞行程：不小于200mm；
11, 压头材质：高硬度 硬质合金；
12, 额定电压：220V；
13, 可通过伺服机构自动掌握加载速度和/或位移速度。 第 2 页 共 3 页 产品特点：
1该装置中附具分为抗压附具,抗拉强度测试附具（巴西劈裂方法）,变角剪切附具,应能对煤和岩石进行压力试验,并能进行单轴抗压强度试验和巴西劈裂试验,抗剪试验,能够自动采集试验数据并计算岩石的单轴抗压强度以及抗拉强度,剪切强度等参数。整套装置的硬件及软件系统应与GB/T 23561.11-2023煤和岩石物理力学性质测定方法的有关规定和推举方法全都。
2单轴抗压强度试验：岩石试验放在压力机的上下压板之间进行加压,直至试样被压坏时测得的压力强度值。
3岩石抗拉强度试验：
4煤和岩石抗剪强度试验：煤和岩石试样的某截面在肯定的法向应力作用下所承受的*剪应力。
......word文档......专业资料、仅供参考
......内容齐全...学习、分享、下载
岩石力学实验指导书
......word文档......专业资料、仅供参考
......内容齐全...学习、分享、下载 目 录
岩石物理性质试验 ...................................................................................................... 1
一、岩石天然含水率、吸水率及饱和吸水率试验 .................................................. 1
二、岩石比重(颗粒密度)试验 .................................................................................... 3
三、岩石密度试验 ...................................................................................................... 6
四、岩石耐崩解试验 ................................................................................................ 10
五、岩石膨胀试验 .................................................................................................... 12
六、岩石冻融试验 .................................................................................................... 15

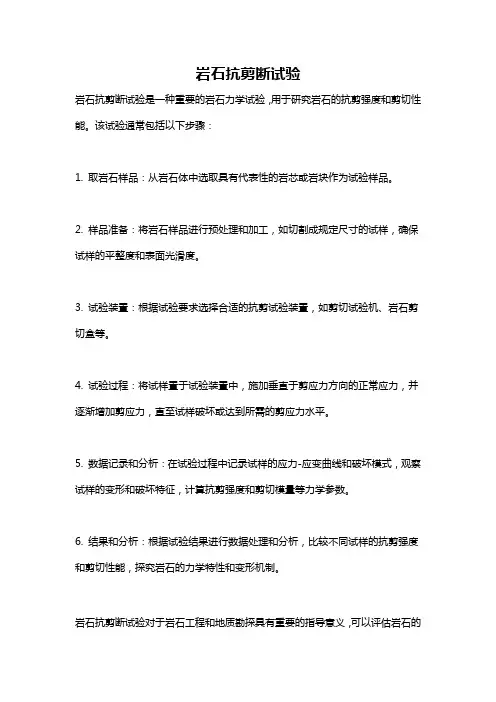

岩石抗剪断试验
岩石抗剪断试验是一种重要的岩石力学试验，用于研究岩石的抗剪强度和剪切性能。该试验通常包括以下步骤：
1. 取岩石样品：从岩石体中选取具有代表性的岩芯或岩块作为试验样品。
2. 样品准备：将岩石样品进行预处理和加工，如切割成规定尺寸的试样，确保试样的平整度和表面光滑度。
3. 试验装置：根据试验要求选择合适的抗剪试验装置，如剪切试验机、岩石剪切盒等。
4. 试验过程：将试样置于试验装置中，施加垂直于剪应力方向的正常应力，并逐渐增加剪应力，直至试样破坏或达到所需的剪应力水平。
5. 数据记录和分析：在试验过程中记录试样的应力-应变曲线和破坏模式，观察试样的变形和破坏特征，计算抗剪强度和剪切模量等力学参数。
6. 结果和分析：根据试验结果进行数据处理和分析，比较不同试样的抗剪强度和剪切性能，探究岩石的力学特性和变形机制。
岩石抗剪断试验对于岩石工程和地质勘探具有重要的指导意义，可以评估岩石的稳定性和承载能力，为岩体工程设计和施工提供依据。
岩石动三轴试验原理
岩石动三轴试验是一种用来研究岩石力学性质的常用实验方法。它通过对岩石样品施加不同的应力和应变条件，来模拟岩石在地质环境下的受力状态，以获得岩石的力学参数和变形特性。
试验装置主要由三轴压力机、应变仪和数据采集系统组成。岩石样品通常为圆柱形，通过夹持装置固定在试验装置上。在试验过程中，通过施加不同的压力和变形条件，可以模拟不同的地质条件，例如地下深部、岩体表面等。
岩石动三轴试验主要包括三个步骤：预应力、加载和卸载。首先，通过施加预应力，使岩石样品达到一定的初始应力状态。然后，根据设计要求，施加加载，即施加垂直于样品轴向的压力，使样品发生变形。最后，进行卸载，即减小样品的应力，使其恢复到初始状态。
在试验过程中，通过应变仪测量岩石样品的应变值，并通过数据采集系统记录下加载和卸载的应力和应变数据。根据这些数据，可以计算出岩石样品的力学参数，例如弹性模量、抗压强度、剪切强度等。
岩石动三轴试验原理基于岩石在地质条件下的受力特性。岩石具有各向异性，即其力学性质在不同方向上具有差异。因此，在试验过程中，需要对样品施加三个不同方向的应力，以模拟真实的受力状态。这三个方向包括轴向（z方向）、径向（x、y方向）和周向（θ方向）。
在进行岩石动三轴试验时，需要考虑以下几个关键因素。首先是样品的准备。样品的几何形状和尺寸应符合试验要求，并且需要保证样品的质量和完整性。其次是加载速率。加载速率应适当选择，以保证试验结果的准确性和可靠性。此外，还需要考虑试验的温度和湿度条件，以及岩石的孔隙率和饱和度等因素。
岩石动三轴试验可以用于研究不同类型的岩石，例如花岗岩、砂岩、页岩等。通过分析试验结果，可以了解岩石的力学性质和变形特性，为地质工程和岩土工程提供重要的参考依据。此外，岩石动三轴试验还可以用于研究岩石的破坏机理和断裂特征，对于预测地质灾害和开展地下工程具有重要意义。
岩石动三轴试验是一种用来研究岩石力学性质的重要方法。它通过模拟地质条件下的受力状态，获得岩石的力学参数和变形特性。在进行试验时，需要考虑多个因素，如样品准备、加载速率和环境条件等。通过分析试验结果，可以深入了解岩石的力学性质，为地质工程和岩土工程提供科学依据。
