阻抗匹配的原理及应用
1. 阻抗匹配的定义
在电子电路设计中，阻抗匹配是指将输入和输出电路的阻抗调整为互相匹配的过程。阻抗匹配可以使信号在电路之间传输时最大限度地传递能量，减少能量反射和损耗。通过阻抗匹配，可以提高电路的性能和信号传输质量。
2. 阻抗匹配的原理
阻抗匹配的原理是基于两个基本的电路理论：傅里叶变换和最大功率传输定理。
2.1 傅里叶变换
傅里叶变换是将一个时域信号分解成不同频率的正弦和余弦分量的数学技术。在阻抗匹配中，傅里叶变换用于将时域信号转换为频域信号，从而分析信号的频谱特性。
2.2 最大功率传输定理
最大功率传输定理是指当负载电阻与源电阻相等时，电路能够以最大功率传输能量。阻抗匹配通过调整电路的阻抗使其与源电阻或负载电阻相等，从而实现最大功率传输。
3. 阻抗匹配的应用
阻抗匹配在电子电路设计和通信系统中有广泛的应用。
3.1 无线通信系统
在无线通信系统中，阻抗匹配用于将天线阻抗与无线发射机或接收机的阻抗匹配。这可以提高无线信号的传输效率，减少信号损失和反射。
3.2 放大器设计
在放大器设计中，阻抗匹配被广泛应用于放大器的输入和输出端口。阻抗匹配可以使信号在放大器中传输时最大限度地传递能量，提高放大器的增益和线性度。
3.3 系统集成
在系统集成中，阻抗匹配用于连接不同的电路模块。通过阻抗匹配，可以使各个模块之间的阻抗匹配，确保信号的正确传输和系统的正常运行。 4. 阻抗匹配的方法
在实际应用中，有多种方法可用于实现阻抗匹配。以下是几种常见的方法：
• 使用阻抗变换器：阻抗变换器可以将一个阻抗转换为另一个阻抗，以实现阻抗匹配。常见的阻抗变换器有电感、电容、变压器等。
• 使用匹配网络：匹配网络是由电感、电容和电阻等元件构成的网络，用于调整输入和输出电路的阻抗以实现匹配。
• 使用负馈：负馈可以将一个电路的输出信号反馈到输入端，以调整输入电路的阻抗与负载电路的阻抗匹配。负馈可以通过放大器或运算放大器来实现。

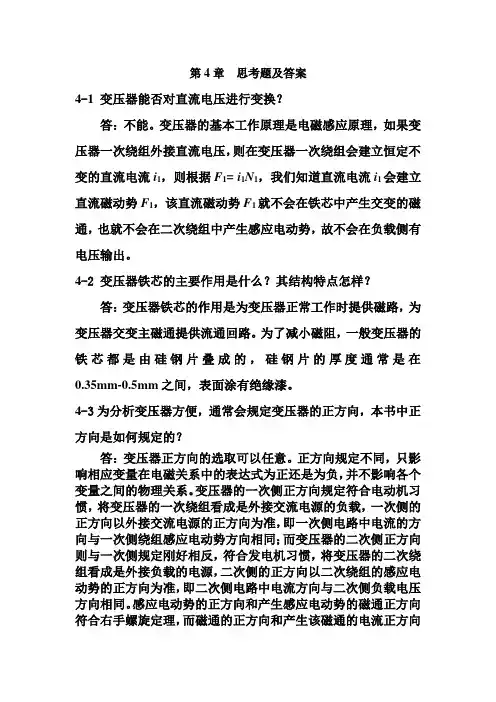

第4章 思考题及答案
4-1 变压器能否对直流电压进行变换？
答：不能。变压器的基本工作原理是电磁感应原理，如果变压器一次绕组外接直流电压，则在变压器一次绕组会建立恒定不变的直流电流i1，则根据F1= i1N1，我们知道直流电流i1会建立直流磁动势F1，该直流磁动势F1就不会在铁芯中产生交变的磁通，也就不会在二次绕组中产生感应电动势，故不会在负载侧有电压输出。
4-2 变压器铁芯的主要作用是什么？其结构特点怎样？
答：变压器铁芯的作用是为变压器正常工作时提供磁路，为变压器交变主磁通提供流通回路。为了减小磁阻，一般变压器的铁芯都是由硅钢片叠成的，硅钢片的厚度通常是在0.35mm-0.5mm之间，表面涂有绝缘漆。
4-3为分析变压器方便，通常会规定变压器的正方向，本书中正方向是如何规定的？
答：变压器正方向的选取可以任意。正方向规定不同，只影响相应变量在电磁关系中的表达式为正还是为负，并不影响各个变量之间的物理关系。变压器的一次侧正方向规定符合电动机习惯，将变压器的一次绕组看成是外接交流电源的负载，一次侧的正方向以外接交流电源的正方向为准，即一次侧电路中电流的方向与一次侧绕组感应电动势方向相同；而变压器的二次侧正方向则与一次侧规定刚好相反，符合发电机习惯，将变压器的二次绕组看成是外接负载的电源，二次侧的正方向以二次绕组的感应电动势的正方向为准，即二次侧电路中电流方向与二次侧负载电压方向相同。感应电动势的正方向和产生感应电动势的磁通正方向符合右手螺旋定理，而磁通的正方向和产生该磁通的电流正方向也符合右手螺旋定理。各个电压变量的正方向是由高电平指向低电平，各个电动势正方向则由低电平指向高电平。
4-4 变压器空载运行时，为什么功率因数不会很高？
答：变压器空载运行时，一次绕组电流就称为空载电流，一般空载电流的大小不会超过额定电流的10%，变压器空载电流0I可以分为两个分量：建立主磁通m所需要的励磁电流I和由磁通交变造成铁损耗从而使铁芯发热的铁耗电流FeI。其中励磁电流I与主磁通m同相位，称为空载电流的无功分量；铁耗电流FeI与一次绕组1E的相位相反，超前主磁通m90o,称为空载电流0I的有功分量。其中的铁耗电流与励磁电流相比非常小，所以一次绕组电流就近似认为是励磁电流，在相位上滞后一次绕组电压90º，所以空载运行时功率因数不会很高。
《天线原理与设计》讲稿 王建 112

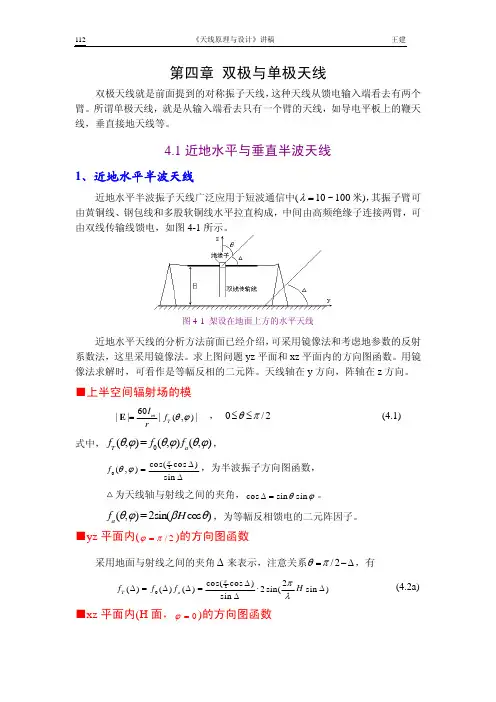

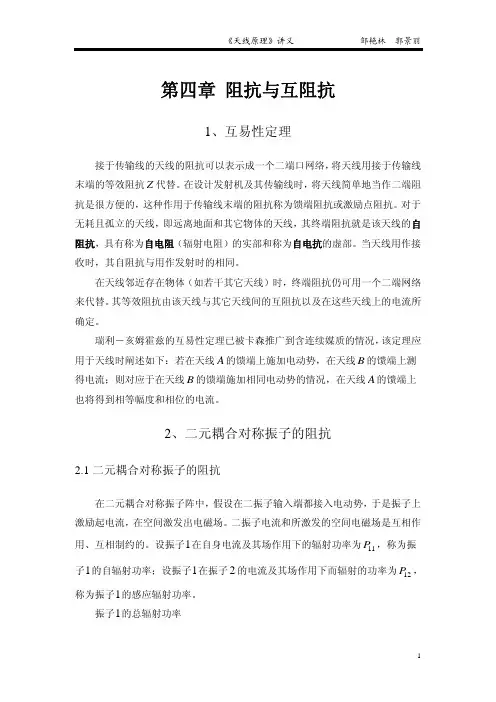

第四章 双极与单极天线
双极天线就是前面提到的对称振子天线，这种天线从馈电输入端看去有两个
臂。所谓单极天线，就是从输入端看去只有一个臂的天线，如导电平板上的鞭天
线，垂直接地天线等。
4.1近地水平与垂直半波天线
1、近地水平半波天线
近地水平半波振子天线广泛应用于短波通信中(10~100λ=米)，其振子臂可
由黄铜线、钢包线和多股软铜线水平拉直构成，中间由高频绝缘子连接两臂，可
由双线传输线馈电，如图4-1所示。
图4-1 架设在地面上方的水平天线
近地水平天线的分析方法前面已经介绍，可采用镜像法和考虑地参数的反射
系数法，这里采用镜像法。求上图问题yz平面和xz平面内的方向图函数。用镜
像法求解时，可看作是等幅反相的二元阵。天线轴在y方向，阵轴在z方向。
■上半空间辐射场的模
60|||(,)|mTIfrθϕ=E ， 20/θπ≤≤ (4.1)
式中，0(,)(,)(,)Tafffθϕθϕθϕ=，
20cos(cos)(,)sinfπθϕΔ=Δ，为半波振子方向图函数，
△为天线轴与射线之间的夹角，cossinsinΔθϕ=。
(,)2sin(cos)afHθϕβθ=，为等幅反相馈电的二元阵因子。
面内(/2■yz平) ϕ=π的方向图函数
采用地面与射线之间的夹角Δ来表示，注意关系/2θπ=−Δ，有
20cos(cos)2()()()2sin(sin)sinTafffHππλΔΔ=ΔΔ=⋅ΔΔ (4.2a)
■xz平面内(H面，0=的方向图函数 )ϕ《天线原理与设计》讲稿 王建 113
半波振子：(/2πΔ=) 0(,)1fθϕ=，
二元阵阵因子(用角表示)：Δ(,)2sin(sin)afHθϕβ=ΔΔ 2()2sin(sin)TfHπλΔ=Δ (4.2b)
由式(4.2a)可画出yz面内的方向图随架高H的变化，如图4-1-1所示。
图4-1-1 yz面内水平振子的方向图随架高H的变化
阻抗控制原理
1. 引言
阻抗控制是一种基于力的控制方法，用于机器人与环境进行交互。在阻抗控制中，机器人被视为一个具有特定力学特性的虚拟弹簧和阻尼系统，通过调节其阻抗参数来实现期望的力学行为。阻抗控制在机器人领域中广泛应用于各种任务，例如物体抓取、力控制、协作操作等。
2. 基本原理
阻抗控制的基本原理可以通过以下几个关键概念来解释：虚拟弹簧、虚拟阻尼和力反馈。
2.1 虚拟弹簧
在阻抗控制中，机器人被视为一个具有虚拟弹簧的系统。这个虚拟弹簧可以模拟机器人与环境之间的刚度和压缩性。当机器人受到外部力时，虚拟弹簧会产生相应的位移，并且根据其刚度参数对外部力进行响应。
虚拟弹簧模型可以表示为以下方程：
F = K * (x - x_desired)
其中，F是机器人受到的外部力，K是虚拟弹簧的刚度参数，x是机器人当前的位移，x_desired是期望的位移。
2.2 虚拟阻尼
除了虚拟弹簧，阻抗控制还使用虚拟阻尼来模拟机器人与环境之间的粘性和阻尼特性。虚拟阻尼可以使机器人对外部力产生抵抗，并且根据其阻尼参数对外部力进行耗散。
虚拟阻尼模型可以表示为以下方程：
F = B * (x_dot - x_dot_desired)
其中，F是机器人受到的外部力，B是虚拟阻尼的阻尼参数，x_dot是机器人当前的速度，x_dot_desired是期望的速度。
2.3 力反馈
在阻抗控制中，力反馈用于实时测量机器人受到的外部力。通过传感器（例如力传感器），我们可以获得与机器人与环境之间相互作用的力信息。这些力信息被用于调整虚拟弹簧和虚拟阻尼的参数，以使机器人能够适应不同的力学环境。 2.4 控制器设计
在阻抗控制中，控制器的设计是关键步骤之一。控制器根据当前的外部力测量值和期望的位移/速度来计算机器人的控制指令。
基本的阻抗控制器可以表示为以下方程：
F_desired = K * (x_desired - x) + B * (x_dot_desired - x_dot)
