圆孔位置度最大实体公差圆孔位置度最大实体公差是指对于一个圆孔在一个工件中的位置偏差的容许范围。
在制造和工程设计中，位置度是一个重要的参数，它影响着零件的功能性能和装配的精度。
圆孔位置度最大实体公差是由标准制定者和工程设计师根据具体应用需求和工艺要求制定的。
它一般是由一个位置公差符号和一个数值表示。
位置公差符号由一个圆心符号和一个直径符号组成，圆心符号表示圆孔允许的位置偏差的方向，直径符号表示允许的位置偏差的大小。
圆孔位置度最大实体公差的数值表示了圆孔位置偏差与理想位置之间的最大容许偏差。
这个数值通常以毫米（mm）或英寸（in）为单位，它指定了圆孔所允许的位置偏差的最大值。
圆孔位置度最大实体公差的设计和选择涉及到多个因素。
首先，需要考虑零件的功能性能和装配的精度要求。
如果一个圆孔的位置偏差超过了工件的设计要求，那么可能会对零件的功能性能造成影响。
此外，位置度对于装配的精度也非常重要。
如果一个圆孔的位置偏差过大，那么在装配时可能会导致配合部件无法正确装配在一起，从而影响产品的质量和性能。
其次，需要考虑到制造工艺的要求。
不同的制造工艺对位置度的要求不同。
例如，对于精密机械零件，位置度的要求通常比较高，需要采用更精密的制造工艺和加工设备。
而对于一般的普通零件，位置度的要求相对较低，可以采用一般的制造工艺和设备。
最后，还需要考虑到经济性和可行性。
在设计和制造过程中，需要平衡位置度的精度和成本。
如果位置度的要求过高，那么可能需要更复杂和昂贵的制造工艺和设备，从而增加了产品的成本。
因此，需要综合考虑制造成本、零件的功能性能需求和装配的精度要求，合理选择圆孔位置度的最大实体公差。
总之，圆孔位置度最大实体公差是一个重要的参数，在工程设计和制造过程中具有重要的意义。
它可以保证零件的功能性能和装配的精度，同时也需要考虑到制造成本的要求。
通过合理的设计和选择，可以有效地控制圆孔的位置偏差，保证产品的质量和性能。
位置度公差及其计算一、位置度公差注法的原理•在几何精度设计中，确定中心距是一个重要的方面。
•坐标尺寸注法存在着以下缺点：• 1.加工时产生累积误差；• 2.用两点法测量各个中心距不能保证坐标方向。
•位置度公差注法建立在由理论正确尺寸和几何图框给出的理想位置上。
见图6-1到6-5。
二、位置度公差的标注•单个要素在零件上的定位要求，可以根据基准体系和理论正确尺寸确定的理想位置标注位置度公差来实现。
•要素组在零件上的定位，要考虑该要素组的两种位置关系和两种设计要求。
• 1.孔组位置度公差标注应包含的两项主要内容u孔组的两种位置关系•（1）孔组内各孔的位置关系。
是指几何图框上各孔理想位置之间的关系，各孔之间保持定的坐标位置关系和几何关系。
（各孔位置度公差）•（2）孔组对零件上其他要素的位置关系。
是指孔组或孔组内各孔在零件上的定位要求。
（孔组位置度公差）二、位置度公差的标注u孔组的两种设计要求•（1）第一种设计要求。
装配时不仅要求被连接的两个零件上对应孔组内各孔的位置分别对准，而且要求这两个零件上的某些其他要素也应分别对准。
（对孔组和各孔的位置变动量都应规定较严格的位置度公差。
）•（2）第二种设计要求。
装配时仅要求被连接的两个零件上对应孔组内各孔的位置分别对准，而不要求这两个零件上的某些其他要素也分别对准。
（对各孔的位置变动量应规定较严格的位置度公差，而对孔组位置度公差或定位尺寸公差则应规定的较松。
）•孔组位置度公差与各孔位置度公差的关系：前者一定要不小于后者。
二、位置度公差的标注• 2.孔组位置度公差的基本标注方法u满足第一种设计要求的位置度公差注法•（1）矩形布置孔组。
图6-6。
二、位置度公差的标注•（2）圆周布置孔组。
图6-5。
二、位置度公差的标注• 2.孔组位置度公差的基本标注方法u满足第二种设计要求的位置度公差注法•（1）矩形布置孔组。
•①复合位置度公差注法：指将孔组的两种位置度公差分别用两个公差框格注出。
大实体要求和小实体要求解释————————————————————————————————作者：————————————————————————————————日期：最大实体原则一. 通俗地说，最大实体指占有的材料最多。
对于孔而言，最小孔径（即孔径下限最大实体尺寸）为最大实体；对于轴而言，最大轴颈（即轴颈上限尺寸）为最大实体。

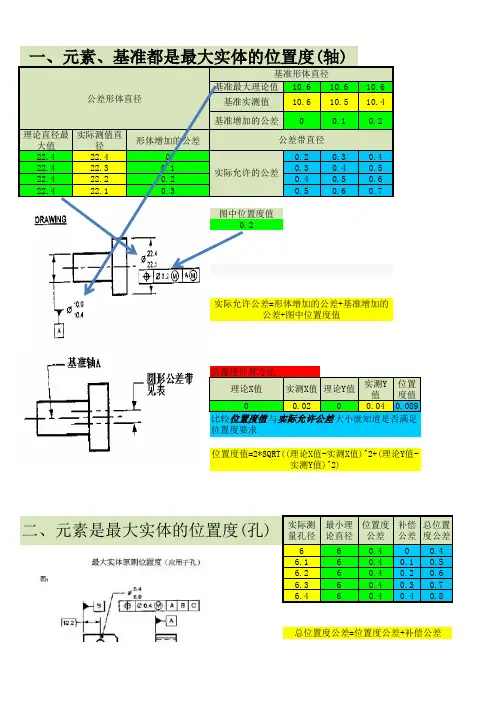

二. 最大实体原则1 当被测要素的实际尺寸偏离最大实体尺寸时，形位公差可以获得补偿值的一种公差原则。
即：图纸上标注的形位公差值是被测要素在最大实体状态下给定的。
当被测要素直径偏离最大实体直径时，形位公差值可得到一个补偿值。
该补偿值是最大实体直径和实际直径之差的绝对值。
2 最大实体原则的符号为圈OM 。
3 独立原则比最大实体原则严，如果按独立原则评定某要素的形位公差是合格的，那么按最大实体原则来评定肯定也是合格的。
三. 最大实体原则用途保证可装配性，从而便于装配。
四. 应用举例：1. CFTEC 缸体OP100 工艺卡举例：图中＃927 孔的位置度采用了最大实体原则，公差值为Φ0.5。
也就是：当#927 孔的实际孔径为Φ6.5 时，位置度公差为Φ0.5，则要求实际的孔中心散落在以“理论位置点为圆心，直径为Φ0.5 的圆周之内”，即孔中心实测尺寸符合（X 2 2 2 实测-28.50）+(Y 实测-48.0) ≤(0.5/2) 时表示位置度合格；如果当#927 孔的实际孔径不等于Φ6.5 时，例如实际孔径为Φ6.7 时,孔径也是合格的，但偏离了最大实体尺寸，偏离值这│Φ6.7 －Φ6.5│＝Φ0.2,那么#927 孔的位置度公差为（Φ0.5＋Φ0.2）＝Φ0.7，则要求实际的孔中心散落在以“理论位置点为圆心，直径为Φ0.7 的圆周之内”，即（X 实测-28.50）+(Y 实测2 2 -48.0) ≤(0.7/2) 时表示位置度合格。
2. CFTEC 缸盖OP90 工艺卡举例：图中＃118 孔的位置度采用了最大实体原则，公差值为Φ0.25。
