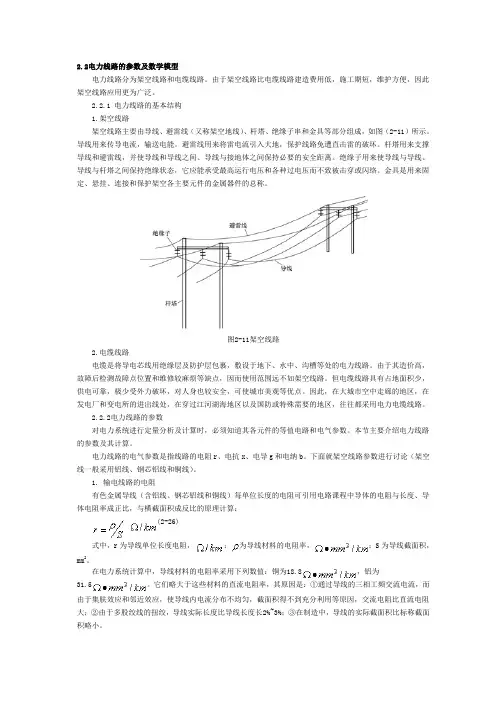

2.2电力线路的参数及数学模型电力线路分为架空线路和电缆线路。
由于架空线路比电缆线路建造费用低，施工期短，维护方便，因此架空线路应用更为广泛。
2.2.1 电力线路的基本结构1.架空线路架空线路主要由导线、避雷线（又称架空地线）、杆塔、绝缘子串和金具等部分组成，如图（2-11）所示。
导线用来传导电流，输送电能。
避雷线用来将雷电流引入大地，保护线路免遭直击雷的破坏。
杆塔用来支撑导线和避雷线，并使导线和导线之间、导线与接地体之间保持必要的安全距离。
绝缘子用来使导线与导线、导线与杆塔之间保持绝缘状态，它应能承受最高运行电压和各种过电压而不致被击穿或闪络。
金具是用来固定、悬挂、连接和保护架空各主要元件的金属器件的总称。
图2-11架空线路2.电缆线路电缆是将导电芯线用绝缘层及防护层包裹，敷设于地下、水中、沟槽等处的电力线路。
由于其造价高，故障后检测故障点位置和维修较麻烦等缺点，因而使用范围远不如架空线路。
但电缆线路具有占地面积少，供电可靠，极少受外力破坏，对人身也较安全，可使城市美观等优点。
因此，在大城市空中走廊的地区，在发电厂和变电所的进出线处，在穿过江河湖海地区以及国防或特殊需要的地区，往往都采用电力电缆线路。
2.2.2电力线路的参数对电力系统进行定量分析及计算时，必须知道其各元件的等值电路和电气参数。
本节主要介绍电力线路的参数及其计算。
电力线路的电气参数是指线路的电阻r、电抗x、电导g和电纳b。
下面就架空线路参数进行讨论（架空线一般采用铝线、钢芯铝线和铜线）。
1. 输电线路的电阻有色金属导线（含铝线、钢芯铝线和铜线）每单位长度的电阻可引用电路课程中导体的电阻与长度、导体电阻率成正比，与横截面积成反比的原理计算：(2-26)式中，r为导线单位长度电阻，；为导线材料的电阻率，；S为导线截面积，mm2。
在电力系统计算中，导线材料的电阻率采用下列数值：铜为18.8，铝为31.5。
它们略大于这些材料的直流电阻率，其原因是：①通过导线的三相工频交流电流，而由于集肤效应和邻近效应，使导线内电流分布不均匀，截面积得不到充分利用等原因，交流电阻比直流电阻大；②由于多股绞线的扭绞，导线实际长度比导线长度长2%~3%；③在制造中，导线的实际截面积比标称截面积略小。
