作为一名又土又木的工程师，离不开弯矩图，现在把它汇总起来，用以怀念昔时的苦逼生活……各种结构弯矩图的绘制及图例：
欧阳光明（2021.03.07）
一、办法步调
1、确定支反力的年夜小和标的目的（一般情况心算即可计算出支反力）

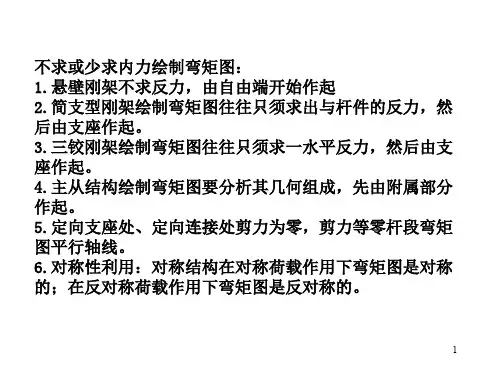

●悬臂式刚架不必先求支反力；
●简支式刚架取整体为别离体求反力；
●求三铰式刚架的水平反力以中间铰C的某一边为别离体；
●对主从结构的庞杂式刚架，注意“先从后主”的计算顺序；
●对庞杂的组合结构，注意寻找求出支反力的突破口。
2、对悬臂式刚架，从自由端开始，依照分段叠加法，逐段求作M图（M图画在受拉一侧）；对其它形式的刚架，从支座端开始，依照分段叠加法，逐段求作M图（M图画在受拉一侧）。
二、观察检验M图的正确性
1、观察各个关键点和梁段的M图特点是否相符
●铰心的弯矩一定为零；
●集中力偶作用点的弯矩有突变，突变值与集中力偶相等；
●集中力作用点的弯矩有折角；
●均布荷载作用段的M图是抛物线，其凹凸标的目的与荷载标的目的要合适“弓箭法例”；
2、结构中的链杆（二力杆）没有弯矩；
3、结构中所有结点的杆端弯矩必须合适平衡特点。
各种结构弯矩图例如下：。
弯矩图绘制方法弯矩图绘制方法1、基本方法：采用“截面法”，运用静力平衡方程式（ΣX=0、ΣY=0、ΣM=0等）求解控制截面的内力（弯矩、剪力）。
控制截面的内力求解后再勾绘弯矩图。
1）确定内力符号的规律为：“左上剪力正、左顺弯矩正”；“右下剪力正、右逆弯矩正”。
2）确定内力数值的规律为：剪力Q等于截面任意一侧所有外力沿梁轴垂直方向所作投影的代数和；弯矩M等于截面任意一侧所有外力对该截面形心的力矩的代数和。
2、勾绘弯矩图时线型处理：除构件受“均布荷载”作用、其弯矩图是曲线外，其余均为直线。
3、弯矩图所画位置：1）正弯矩画在杆件的下方，负弯矩画在杆件的上方。
2）使杆件下部受拉的弯矩为正,上部受拉的弯矩为负。
3）弯矩图画在杆件纤维受拉的一侧。
4、剪力图所画位置：1）正剪力画在杆件的上方； 2）负剪力画在杆件的下方；3）使杆件截面顺时针方向转动的剪力为正剪力；4）使杆件截面逆时针方向转动的剪力为负剪力；5）一般情况下，剪力与杆件所受外力的方向相反。
5、弯矩图叠加时注意事项：1）叠加时以基线为标准，不是以其中某直线或斜线为基准；2）叠加时要注意正负弯矩的抵消，应先计算每个控制截面的弯矩值，然后勾绘。
6、刚结点会在节点处产生负弯矩，铰结点不会在节点处产生负弯矩。
在绘制弯矩图时，只要杆件端部是铰结点，则该节点处的弯矩必为零！注意：弯矩M、剪力Q、分布荷载q之间的关系在绘制内力图上的应用：1、设梁上作用有任意的分布荷载q，规定q向上为正、向下为负；2、若梁上某段没有分布荷载：1）该段的剪力图是一条平行于梁轴的直线，剪力Q为一常数； 2）该段弯矩图为一条直线，分以下3种情况：(1)当剪力Q=常数>0时，弯矩图为一下斜直线（\）；(2)当剪力Q=常数<0时，弯矩图为一上斜直线（/）；(3)当剪力Q=常数=0时，弯矩图为一水平直线（—）； 3、若梁上某段作用有分布荷载：1）该段的剪力图是一条斜线，分布荷载q为一常数；2）分布荷载q为一常数，分以下3种情况：(1)当分布荷载q=常数>0时，Q图为一上斜直线（/）,弯矩M图为上凸曲线（∩）；(2)当分布荷载q=常数<0时，Q图为一下斜直线（\）,弯矩M图为下凸曲线（∪）；4、在剪力Q=0处，弯矩M有极值。

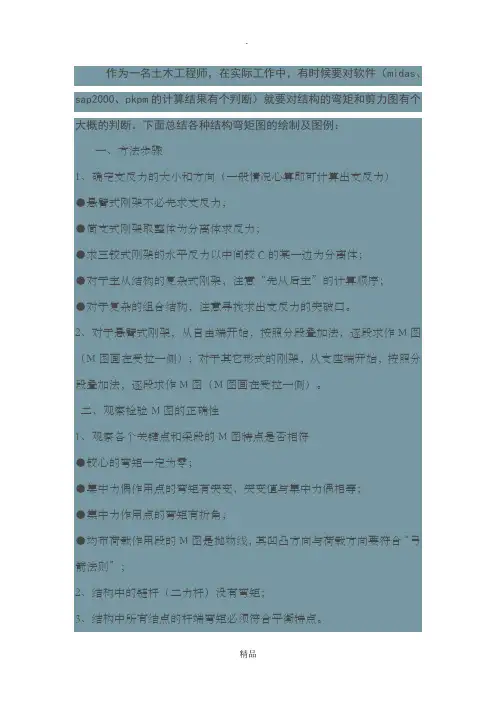

作为一名土木工程师，在实际工作中，有时候要对软件（midas、sap2000、pkpm的计算结果有个判断）就要对结构的弯矩和剪力图有个大概的判断。
下面总结各种结构弯矩图的绘制及图例：
一、方法步骤
1、确定支反力的大小和方向（一般情况心算即可计算出支反力）
●悬臂式刚架不必先求支反力；
●简支式刚架取整体为分离体求反力；
●求三铰式刚架的水平反力以中间铰C的某一边为分离体；
●对于主从结构的复杂式刚架，注意“先从后主”的计算顺序；
●对于复杂的组合结构，注意寻找求出支反力的突破口。
2、对于悬臂式刚架，从自由端开始，按照分段叠加法，逐段求作M图（M图画在受拉一侧）；对于其它形式的刚架，从支座端开始，按照分段叠加法，逐段求作M图（M图画在受拉一侧）。
二、观察检验M图的正确性
1、观察各个关键点和梁段的M图特点是否相符
●铰心的弯矩一定为零；
●集中力偶作用点的弯矩有突变，突变值与集中力偶相等；
●集中力作用点的弯矩有折角；
●均布荷载作用段的M图是抛物线，其凹凸方向与荷载方向要符合“弓箭法则”；
2、结构中的链杆（二力杆）没有弯矩；
3、结构中所有结点的杆端弯矩必须符合平衡特点。
各种结构弯矩图例如下：
