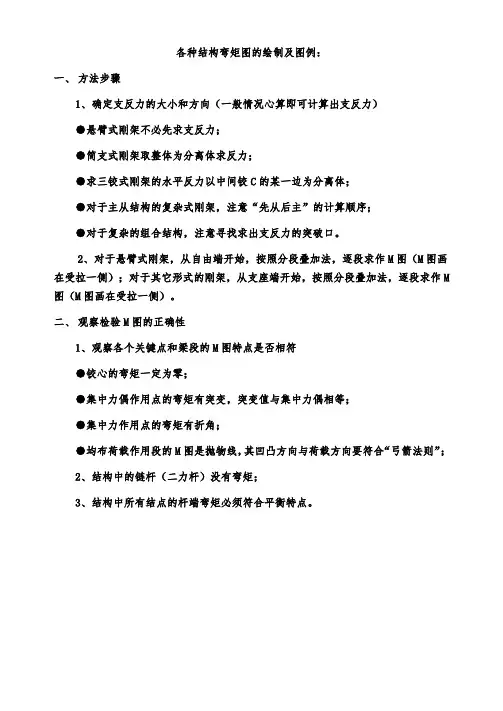

各种结构弯矩图的绘制及图例：
一、方法步骤
1、确定支反力的大小和方向（一般情况心算即可计算出支反力）
●悬臂式刚架不必先求支反力；
●简支式刚架取整体为分离体求反力；
●求三铰式刚架的水平反力以中间铰C的某一边为分离体；
●对于主从结构的复杂式刚架，注意“先从后主”的计算顺序；
●对于复杂的组合结构，注意寻找求出支反力的突破口。

2、对于悬臂式刚架，从自由端开始，按照分段叠加法，逐段求作M图（M图画在受拉一侧）；对于其它形式的刚架，从支座端开始，按照分段叠加法，逐段求作M图（M图画在受拉一侧）。

二、观察检验M图的正确性
1、观察各个关键点和梁段的M图特点是否相符
●铰心的弯矩一定为零；
●集中力偶作用点的弯矩有突变，突变值与集中力偶相等；
●集中力作用点的弯矩有折角；
●均布荷载作用段的M图是抛物线，其凹凸方向与荷载方向要符合“弓箭法则”；
2、结构中的链杆（二力杆）没有弯矩；
3、结构中所有结点的杆端弯矩必须符合平衡特点。

各种结构弯矩图例如下：。

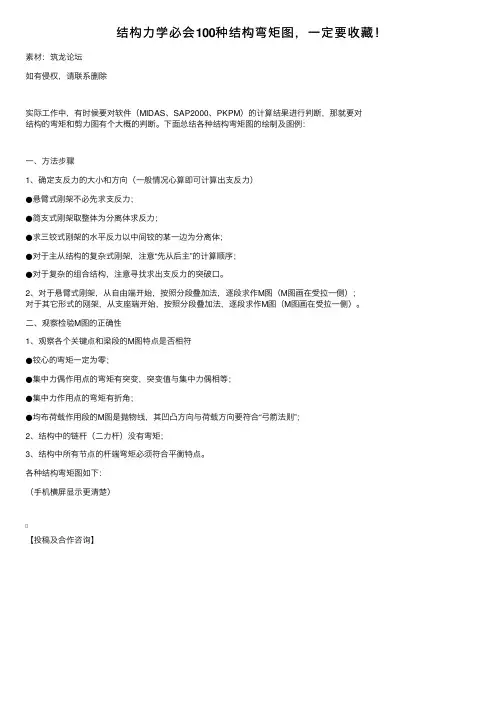

结构⼒学必会100种结构弯矩图，⼀定要收藏！素材：筑龙论坛
如有侵权，请联系删除
实际⼯作中，有时候要对软件（MIDAS、SAP2000、PKPM）的计算结果进⾏判断，那就要对
结构的弯矩和剪⼒图有个⼤概的判断。

下⾯总结各种结构弯矩图的绘制及图例：
⼀、⽅法步骤
1、确定⽀反⼒的⼤⼩和⽅向（⼀般情况⼼算即可计算出⽀反⼒）
●悬臂式刚架不必先求⽀反⼒；
●简⽀式刚架取整体为分离体求反⼒；
●求三铰式刚架的⽔平反⼒以中间铰的某⼀边为分离体；
●对于主从结构的复杂式刚架，注意“先从后主”的计算顺序；
●对于复杂的组合结构，注意寻找求出⽀反⼒的突破⼝。

2、对于悬臂式刚架，从⾃由端开始，按照分段叠加法，逐段求作M图（M图画在受拉⼀侧）；
对于其它形式的刚架，从⽀座端开始，按照分段叠加法，逐段求作M图（M图画在受拉⼀侧）。

⼆、观察检验M图的正确性
1、观察各个关键点和梁段的M图特点是否相符
●铰⼼的弯矩⼀定为零；
●集中⼒偶作⽤点的弯矩有突变，突变值与集中⼒偶相等；
●集中⼒作⽤点的弯矩有折⾓；
●均布荷载作⽤段的M图是抛物线，其凹凸⽅向与荷载⽅向要符合“⼸箭法则”；
2、结构中的链杆（⼆⼒杆）没有弯矩；
3、结构中所有节点的杆端弯矩必须符合平衡特点。

各种结构弯矩图如下：
（⼿机横屏显⽰更清楚）
【投稿及合作咨询】。

结构力学中必须掌握的弯矩图各种结构弯矩图的绘制及图例：一、方法步骤1、确定支反力的大小和方向（一般情况心算即可计算出支反力）●悬臂式刚架不必先求支反力；●简支式刚架取整体为分离体求反力；●求三铰式刚架的水平反力以中间铰C的某一边为分离体；●对于主从结构的复杂式刚架，注意“先从后主”的计算顺序；●对于复杂的组合结构，注意寻找求出支反力的突破口。

2、对于悬臂式刚架，从自由端开始，按照分段叠加法，逐段求作M图（M图画在受拉一侧）；对于其它形式的刚架，从支座端开始，按照分段叠加法，逐段求作M图（M图画在受拉一侧）。

二、观察检验M图的正确性1、观察各个关键点和梁段的M图特点是否相符●铰心的弯矩一定为零；●集中力偶作用点的弯矩有突变，突变值与集中力偶相等；2344lqsF +-2ql 2qlM82ql +2l5lqasF +-la l qa 2)2(-lqa 22M2228)2(l a l qa -+l a l qa 2)(2-la l a 2)2(-6lqsF +-30l q 60l qM3920l q +3)33(l-7aFlsF F+Fa-M8aleMsF+eM M59lqs F ql+M22ql -10lqsF 2l q +M620l q -注：外伸梁 = 悬臂梁 + 端部作用集中力偶的简支梁2．单跨梁的内力及变形表（表2-6~表2-10）（1）简支梁的反力、剪力、弯矩、挠度表2-6（2）悬臂梁的反力、剪力、弯矩和挠度表2-7（3）一端简支另一端固定梁的反力、剪力、弯矩和挠度表2-8（4）两端固定梁的反力、剪力、弯矩和挠度表2-9各种结构弯矩图例如下：。

就要对结构的弯矩和剪力图有个大概的判断。

下面总结各种结构弯矩图的绘制及图例：一、方法步骤1、确定支反力的大小和方向（一般情况心算即可计算出支反力）●悬臂式刚架不必先求支反力；●简支式刚架取整体为分离体求反力；●求三铰式刚架的水平反力以中间铰C的某一边为分离体；●对于主从结构的复杂式刚架，注意“先从后主”的计算顺序；●对于复杂的组合结构，注意寻找求出支反力的突破口。

2、对于悬臂式刚架，从自由端开始，按照分段叠加法，逐段求作M图（M图画在受拉一侧）；对于其它形式的刚架，从支座端开始，按照分段叠加法，逐段求作M图（M图画在受拉一侧）。

二、观察检验M图的正确性1、观察各个关键点和梁段的M图特点是否相符●铰心的弯矩一定为零；●集中力偶作用点的弯矩有突变，突变值与集中力偶相等；●集中力作用点的弯矩有折角；●均布荷载作用段的M图是抛物线，其凹凸方向与荷载方向要符合“弓箭法则”；2、结构中的链杆（二力杆）没有弯矩；3、结构中所有结点的杆端弯矩必须符合平衡特点。

各种结构弯矩图例如下：746简支梁、悬臂梁、外伸梁弯矩及剪力2014-08-11 11:43 系统分类：管理文章专业分类：建筑结构浏览数:6835静定梁有三种形式：简支梁、悬臂梁、外伸梁。

这三种梁的支座反力和弯矩、剪力只要建立平衡方程，就可以求解。

图 1.5.1左右两列分别是简支梁在均布荷载和集中荷载作用下的计算简图、弯矩图和剪力图。

图1.5.2左右两列分别是简支梁在2个对称集中荷载作用和一个非居中集中荷载作用下的计算简图、弯矩图和剪力图。

图1.5.3左右两列分别是悬臂梁在均布荷载作用和一个端点集中荷载作用下的计算简图、弯矩图和剪力图。

图1.5.4左右两列分别是外伸梁在集中荷载均布荷载作用和均布荷载作用下的计算简图、弯矩图和剪力图。

从图1.5.1～图1.5.4，我们看到，正确的弯矩图和正确的剪力图之间有如下对应关系：每个区段从左到右，弯矩下坡，剪力为正；弯矩上坡，剪力为负；弯矩为水平线时，对应区段的剪力为零；在均布荷载作用下，剪力为零所对应的截面，弯矩最大；在集中荷载作用下，弯矩最大值一般在集中荷载作用点，该点的剪力有突变，突变的绝对值之和等于集中荷载的大小。

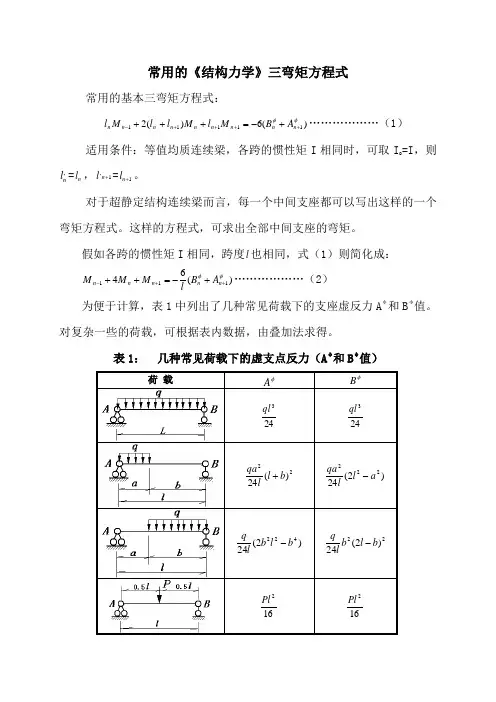

常用的《结构力学》三弯矩方程式
常用的基本三弯矩方程式：
)(6)(211111φ
φ++++-+-=+++n n n n n n n n n A B M l M l l M l (1)
适用条件：等值均质连续梁，各跨的惯性矩I 相同时，可取I o =I ，则
,
n
l =n l ，1,+n l =1+n l 。

对于超静定结构连续梁而言，每一个中间支座都可以写出这样的一个弯矩方程式。

这样的方程式，可求出全部中间支座的弯矩。

假如各跨的惯性矩I 相同，跨度l 也相同，式（1）则简化成：
)(64111φ
φ++-+-=++n n n n n A B l
M M M ………………（2） 为便于计算，表1中列出了几种常见荷载下的支座虚反力A φ和B φ值。

对复杂一些的荷载，可根据表内数据，由叠加法求得。

表1： 几种常见荷载下的虚支点反力（A φ和B φ值）
求出各支点弯矩后，以各点弯矩为连续，再对各跨按简支梁做荷载弯矩计算，按叠加法绘制总弯矩图。

根据弯矩图作剪力图：
↑+=
→n
n
p 1-n n l M M -M 左n Q ；↓=
+→++1
n n
p n 1n l M -M -M 1n 右n Q 。

其中：M n 、M n+1、M p →n 有正负之分。

根据剪力计算支座反力。

支点n 上的反力：W n =Q n -Q n+1（↑为正）。
