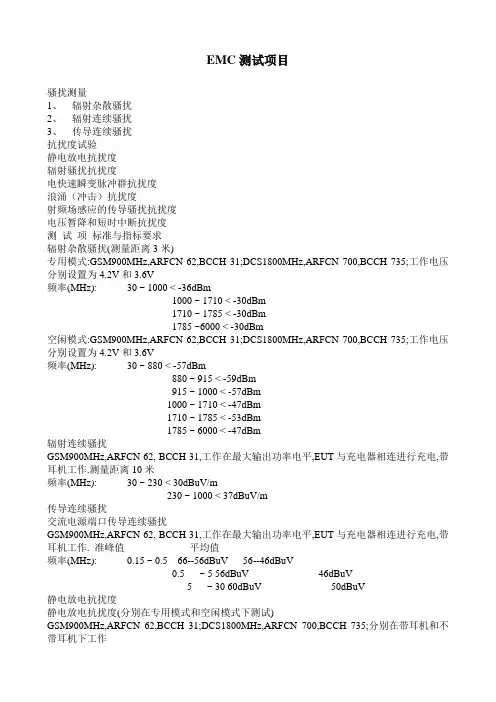

EMC测试项目有哪些

1 Radiation空间辐射

2 Conduction 传导

4 Power Clamp 功率辐射

5 Magnetic Emission 磁场辐射

6 Flicker 电压波动

7 Harmonic谐波电流

8 ESD 静电

9 R/S 辐射抗扰度

10 EFT 电快速脉冲群

11 Surge 浪涌

12 C/S传导抗干扰度

13 M/S工频磁场

14 DIPS 电压跌落

15 Ringwave振铃波

16 Interharmonics谐间波

17 Voltage fluctuation 电压波动抗扰度

18 Ripple on d.c input power port纹波抗扰度

19 Oscillatory Waves 阻尼振荡波抗扰度

20 Variation of Power Frequency 工频频率变化抗扰度

21 Low-frequency 低频传导抗扰度

22 Input Immunity 内部抗扰度（S1）

23 Immunity From Conducted Voltages 传导电压抗扰度（S2a）

24 Immunity From Conducted Currents 传导电流抗扰度（S2b）

25 Immunity From Radiated Fields 环境电磁场抗扰度（S3）

26 Screening Effectiveness 屏蔽效能（S4）

27 RF e.m.Field Kdyed carrier 频率键控载波（S5）

28 Field Immunity For Large equipment not fitting 大尺寸设备环境电磁场抗扰度（S6）

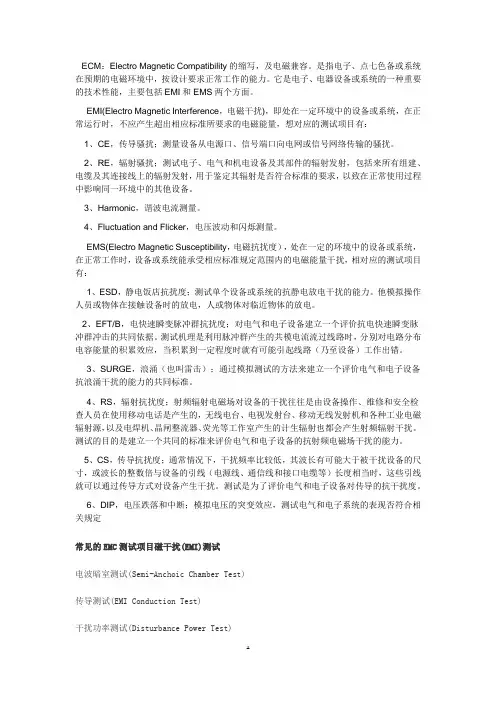

EMC & 安规

ECM：Electro Magnetic Compatibility的缩写，及电磁兼容。是指电子、点七色备或系统在预期的电磁环境中，按设计要求正常工作的能力。它是电子、电器设备或系统的一种重要的技术性能，主要包括EMI和EMS两个方面。

EMI(Electro Magnetic Interference，电磁干扰)，即处在一定环境中的设备或系统，在正常运行时，不应产生超出相应标准所要求的电磁能量，想对应的测试项目有：

1、CE，传导骚扰；测量设备从电源口、信号端口向电网或信号网络传输的骚扰。

2、RE，辐射骚扰；测试电子、电气和机电设备及其部件的辐射发射，包括来所有组建、电缆及其连接线上的辐射发射，用于鉴定其辐射是否符合标准的要求，以致在正常使用过程中影响同一环境中的其他设备。

3、Harmonic，谐波电流测量。

4、Fluctuation and Flicker，电压波动和闪烁测量。

EMS(Electro Magnetic Susceptibility，电磁抗扰度），处在一定的环境中的设备或系统，在正常工作时，设备或系统能承受相应标准规定范围内的电磁能量干扰，相对应的测试项目有：

1、ESD，静电饭店抗扰度；测试单个设备或系统的抗静电放电干扰的能力。他模拟操作人员或物体在接触设备时的放电，人或物体对临近物体的放电。

2、EFT/B，电快速瞬变脉冲群抗扰度；对电气和电子设备建立一个评价抗电快速瞬变脉冲群冲击的共同依据。测试机理是利用脉冲群产生的共模电流流过线路时，分别对电路分布电容能量的积累效应，当积累到一定程度时就有可能引起线路（乃至设备）工作出错。

3、SURGE，浪涌（也叫雷击）；通过模拟测试的方法来建立一个评价电气和电子设备抗浪涌干扰的能力的共同标准。

4、RS，辐射抗扰度；射频辐射电磁场对设备的干扰往往是由设备操作、维修和安全检查人员在使用移动电话是产生的，无线电台、电视发射台、移动无线发射机和各种工业电磁辐射源，以及电焊机、晶闸整流器、荧光等工作室产生的计生辐射也都会产生射频辐射干扰。测试的目的是建立一个共同的标准来评价电气和电子设备的抗射频电磁场干扰的能力。

EMC主要测试项目及测试方法【范本模板】

第一篇：传导发射(Conducted Emission)

传导发射(Conducted Emission）测试，通常也会被成为骚扰电压测试，只要有电源线的产品都会涉及到，包括许多直流供电产品，另外，信号/控制线在不少标准中也有传导发射的要求,通常用骚扰电压或骚扰电流的限值（两者有相互转换关系)来表示，灯具中的插入损耗测试（直接用dB表示）也属于传导测试范畴。

1. 测试标准：有CISPR22(ITE)，CISPR14-1（家电和工具），CISPR13（AV），CISPR15（灯具），CISPR11（ISM），其他产品及产品类标准都是引用以上标准的测试方法，以引用CISPR22居多。

2。测试方法：

1) 仪器和设备：接收机、LISN(线路阻抗稳定网络,或叫AMN人工电源网络）、模拟手、被动电压探头、电流探头(与电流探头配合使用的CDN，容性电压探头）、DIA(断续干扰分析仪,用于测试CISPR14—1中的断续干扰）、测插入损耗的一整套设备等,当然，PC也不可少，DIA需要遵循CISPR16-1-1的要求，其他辅助设备需要遵循CISPR16—1—2的要求。

2) 测试布置：分台式与落地式，台式设备离LISN 80cm，离接地平板40cm（这里的接地平板可以是水平接地板,也可以是屏蔽室的垂直接地内墙),落地式设备离接地平板距离随不同标准有不同的偏差允许，CISPR14-1，15里面是10cm +/— 25%，13里面是up to 12mm，22里面是up to 15cm, 11里没有明确距离,只说了需要与接地板用绝缘材料隔开.辅助设备的布置也随测试标准的不同有出入,CISPR22中辅助设备离主设备10cm，相互之间的互联线至少离接地平板40cm.手持II类设备需要包模拟手.CISPR15中自镇流荧光灯需要罩在一个辅助锥形金属罩里。

3）测试频段：大多是150kHz-30MHz,CISPR15是例外（骚扰电压9kHz—30MHz，插入损耗150kHz—1，605kHz）。

EMC试验项

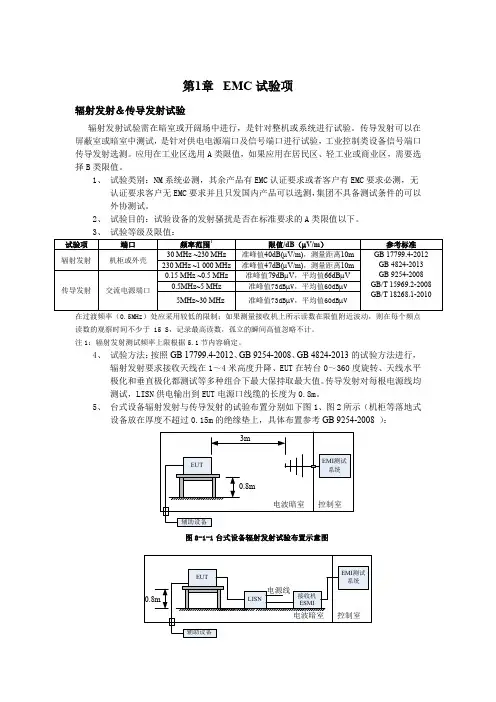

第1章 EMC试验项

辐射发射＆传导发射试验

辐射发射试验需在暗室或开阔场中进行，是针对整机或系统进行试验。传导发射可以在屏蔽室或暗室中测试，是针对供电电源端口及信号端口进行试验，工业控制类设备信号端口传导发射选测。应用在工业区选用A类限值，如果应用在居民区、轻工业或商业区，需要选择B类限值。

1、试验类别：NM系统必测，其余产品有EMC认证要求或者客户有EMC要求必测，无认证要求客户无EMC要求并且只发国内产品可以选测，集团不具备测试条件的可以外协测试。

2、试验目的：试验设备的发射骚扰是否在标准要求的A类限值以下。

3、试验等级及限值：

试验项端口频率范围1 限值/dB（V/m）参考标准

辐射发射机柜或外壳 30 MHz ~230 MHz 准峰值40dB(V/m)，测量距离10m GB 17799.4-2012

GB 4824-2013

GB 9254-2008

GB/T 15969.2-2008

GB/T 18268.1-2010

230 MHz ~1 000 MHz 准峰值47dB(V/m)，测量距离10m

传导发射交流电源端口 0.15 MHz ~0.5 MHz 准峰值79dBV，平均值66dBV

0.5MHz~5 MHz 准峰值73dBV，平均值60dBV

5MHz~30 MHz 准峰值73dBV，平均值60dBV

在过渡频率（0.5MHz）处应采用较低的限制；如果测量接收机上所示读数在限值附近波动，则在每个频点读数的观察时间不少于 15 S，记录最高读数，孤立的瞬间高值忽略不计。

注1：辐射发射测试频率上限根据5.1节内容确定。

4、试验方法：按照GB 17799.4-2012、GB 9254-2008、GB 4824-2013的试验方法进行，辐射发射要求接收天线在1～4米高度升降、EUT在转台0～360度旋转、天线水平极化和垂直极化都测试等多种组合下最大保持取最大值。传导发射对每根电源线均测试，LISN供电输出到EUT电源口线缆的长度为0.8m。
