EMC测试项目详解

EMC主要测试项目及测试方法详解第一篇：传导发射(Conducted Emission)传导发射（Conducted Emission）测试，通常也会被成为骚扰电压测试，只要有电源线的产品都会涉及到，包括许多直流供电产品，另外，信号/控制线在不少标准中也有传导发射的要求，通常用骚扰电压或骚扰电流的限值（两者有相互转换关系）来表示，灯具中的插入损耗测试（直接用dB表示）也属于传导测试范畴。

1. 测试标准：有CISPR22（ITE），CISPR14-1（家电和工具），CISPR13（A V），CISPR15（灯具），CISPR11（ISM），其他产品及产品类标准都是引用以上标准的测试方法，以引用CISPR22居多。

2. 测试方法：1) 仪器和设备：接收机、LISN（线路阻抗稳定网络，或叫AMN人工电源网络）、模拟手、被动电压探头、电流探头（与电流探头配合使用的CDN，容性电压探头）、DIA（断续干扰分析仪，用于测试CISPR14-1中的断续干扰）、测插入损耗的一整套设备等，当然，PC也不可少，DIA需要遵循CISPR16-1-1的要求，其他辅助设备需要遵循CISPR16-1-2的要求。

2) 测试布置：分台式与落地式，台式设备离LISN 80cm，离接地平板40cm（这里的接地平板可以是水平接地板，也可以是屏蔽室的垂直接地内墙），落地式设备离接地平板距离随不同标准有不同的偏差允许，CISPR14-1,15里面是10cm +/- 25%，13里面是up to 12mm，22里面是up to 15cm, 11里没有明确距离，只说了需要与接地板用绝缘材料隔开。

辅助设备的布置也随测试标准的不同有出入，CISPR22中辅助设备离主设备10cm，相互之间的互联线至少离接地平板40cm。

手持II类设备需要包模拟手。

CISPR15中自镇流荧光灯需要罩在一个辅助锥形金属罩里。

3) 测试频段：大多是150kHz-30MHz，CISPR15是例外（骚扰电压9kHz-30MHz，插入损耗150kHz-1,605kHz）。

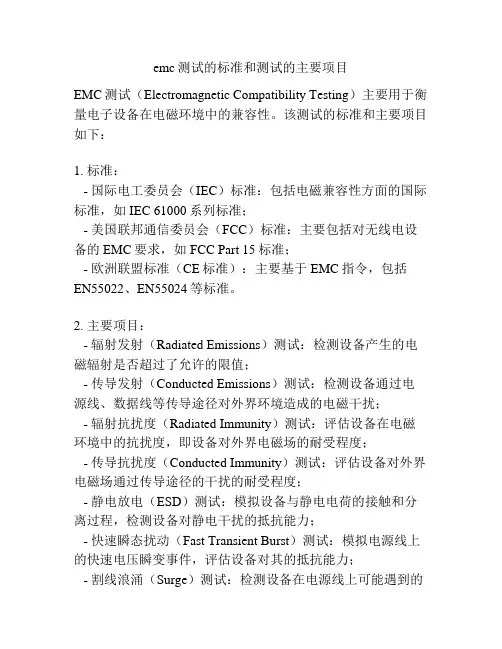

emc测试的标准和测试的主要项目EMC测试（Electromagnetic Compatibility Testing）主要用于衡量电子设备在电磁环境中的兼容性。

该测试的标准和主要项目如下：1. 标准：- 国际电工委员会（IEC）标准：包括电磁兼容性方面的国际标准，如IEC 61000系列标准；- 美国联邦通信委员会（FCC）标准：主要包括对无线电设备的EMC要求，如FCC Part 15标准；- 欧洲联盟标准（CE标准）：主要基于EMC指令，包括EN55022、EN55024等标准。

2. 主要项目：- 辐射发射（Radiated Emissions）测试：检测设备产生的电磁辐射是否超过了允许的限值；- 传导发射（Conducted Emissions）测试：检测设备通过电源线、数据线等传导途径对外界环境造成的电磁干扰；- 辐射抗扰度（Radiated Immunity）测试：评估设备在电磁环境中的抗扰度，即设备对外界电磁场的耐受程度；- 传导抗扰度（Conducted Immunity）测试：评估设备对外界电磁场通过传导途径的干扰的耐受程度；- 静电放电（ESD）测试：模拟设备与静电电荷的接触和分离过程，检测设备对静电干扰的抵抗能力；- 快速瞬态扰动（Fast Transient Burst）测试：模拟电源线上的快速电压瞬变事件，评估设备对其的抵抗能力；- 割线浪涌（Surge）测试：检测设备在电源线上可能遇到的突发电压变化，并评估设备对其的抵抗能力；- 吸收性干扰（Radiated Susceptibility）测试：评估设备对外界辐射电磁场的敏感程度。

值得注意的是，具体的EMC测试项目和标准可能会因国家、行业、产品类型等而有所不同，上述项目仅供参考。

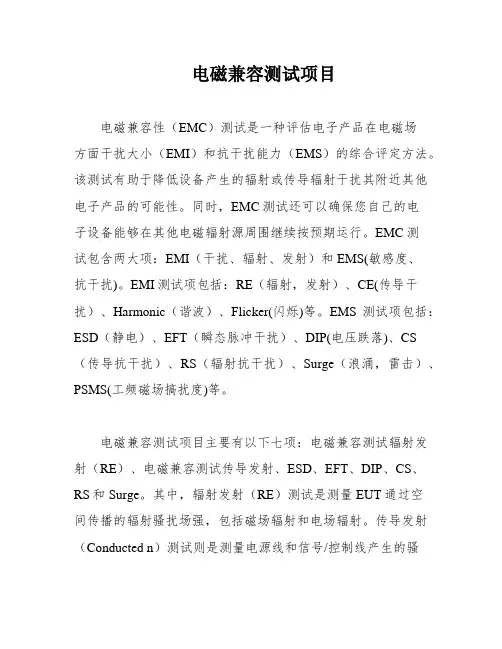

电磁兼容测试项目电磁兼容性（EMC）测试是一种评估电子产品在电磁场方面干扰大小（EMI）和抗干扰能力（EMS）的综合评定方法。

该测试有助于降低设备产生的辐射或传导辐射干扰其附近其他电子产品的可能性。

同时，EMC测试还可以确保您自己的电子设备能够在其他电磁辐射源周围继续按预期运行。

EMC测试包含两大项：EMI（干扰、辐射、发射）和EMS(敏感度、抗干扰)。

EMI测试项包括：RE（辐射，发射）、CE(传导干扰）、Harmonic（谐波）、Flicker(闪烁)等。

EMS测试项包括：ESD（静电）、EFT（瞬态脉冲干扰）、DIP(电压跌落)、CS （传导抗干扰）、RS（辐射抗干扰）、Surge（浪涌，雷击）、PSMS(工频磁场搞扰度)等。

电磁兼容测试项目主要有以下七项：电磁兼容测试辐射发射（RE）、电磁兼容测试传导发射、ESD、EFT、DIP、CS、RS和Surge。

其中，辐射发射（RE）测试是测量EUT通过空间传播的辐射骚扰场强，包括磁场辐射和电场辐射。

传导发射（Conducted n）测试则是测量电源线和信号/控制线产生的骚扰电压或骚扰电流的限值。

欧洲标准通常基于来自CISPR （无线电特别委员会）和___）的国际标准。

检测电子电气设备在电快速瞬变脉冲群环境下，性能是否满足国际和国内相应标准规定的要求。

3.电快速瞬变脉冲群抗扰度测试相应标准IEC -4-4，GB/T .44.电快速瞬变脉冲群测量范围电压范围：0.2kV-5kV上升时间：5ns-50ns重复频率：100Hz-5kHz电磁兼容测试是电子电气设备必须经过的重要测试之一。

其中静电放电、辐射敏感度和电快速瞬态脉冲群抗扰性是其中的三个重要测试项目。

静电放电测试主要模拟人体带电直接接触被试物品，检测设备在静电放电环境下的性能是否满足标准规定。

辐射敏感度测试是检测设备在射频调制源电平下能否按性能规范要求工作的试验。

电快速瞬态脉冲群抗扰性测试则是检测设备在电路中切换瞬态过程产生的干扰下能否正常工作的试验。

emc测试项目和判定标准EMC（Electromagnetic compatibility）是指电磁兼容性，也叫电磁相容性，是指设备、系统、设施在规定的电磁环境中以正常工作而不对环境产生不可接受的电磁干扰的能力。

EMC测试项目和判定标准主要用于评估产品的电磁兼容性，以确保产品在各种环境条件下都能正常工作且不干扰正常的电磁环境。

一、EMC测试项目1. 辐射测试辐射测试是测量产品辐射出的电磁场强度，包括电磁波辐射和电磁辐射干扰测试。

电磁波辐射测试主要是测量电子设备在工作状态下发射的无线电频率和功率。

电磁辐射干扰测试则是测量设备在工作状态下可能对其他设备造成的干扰。

2. 抗干扰测试抗干扰测试是测量产品在外部电磁场干扰下的抗干扰能力。

通过模拟不同的干扰源，如电磁场干扰、电源线干扰等，测试产品在这些干扰下的正常工作能力。

3. 静电放电测试静电放电测试主要是测试产品对于静电放电的抵抗能力。

通过模拟人体静电带来的放电，测试产品是否会因此受损或失效。

4. 涌流测试涌流测试是测试产品在电源电压瞬时发生变化时对其的影响。

通过模拟供电网络中可能发生的瞬间电压变化，测试产品是否能够正常工作。

5. 敏感性测试敏感性测试是测试产品对外部电磁场的敏感程度。

通过模拟不同强度和频率的电磁场，测试产品对于这些场强的反应，以确定产品是否会因此而受到干扰或损坏。

二、EMC判定标准EMC判定标准主要包括国际标准、欧洲标准和国内标准。

以下列举几个常见的EMC判定标准：1. 国际标准国际电工委员会（IEC）制定了多个关于EMC的标准，如IEC 61000系列标准。

这些标准覆盖了辐射测试、抗干扰测试、静电放电测试等多个方面，并详细规定了测试方法和测试参数。

2. 欧洲标准欧洲联盟（EU）制定了EMC标准，如EN 61000系列标准。

这些标准与IEC标准基本一致，但可能有一些地区性的差异。

3. 国内标准我国制定了一些关于EMC的标准，如GB 9254国家标准。

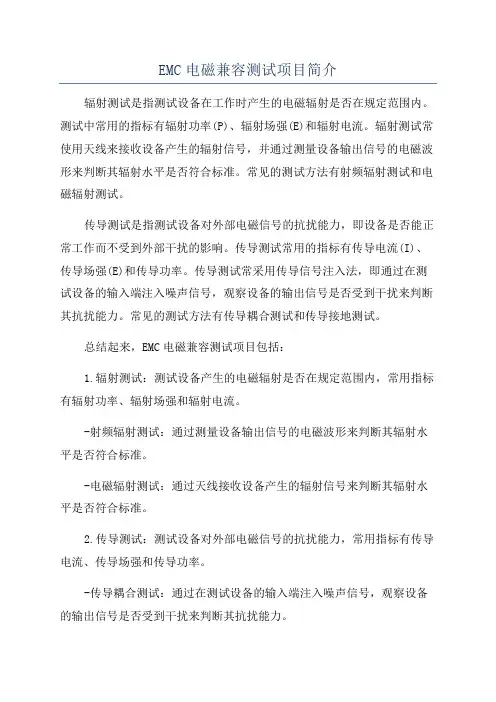

EMC电磁兼容测试项目简介辐射测试是指测试设备在工作时产生的电磁辐射是否在规定范围内。

测试中常用的指标有辐射功率(P)、辐射场强(E)和辐射电流。

辐射测试常使用天线来接收设备产生的辐射信号，并通过测量设备输出信号的电磁波形来判断其辐射水平是否符合标准。

常见的测试方法有射频辐射测试和电磁辐射测试。

传导测试是指测试设备对外部电磁信号的抗扰能力，即设备是否能正常工作而不受到外部干扰的影响。

传导测试常用的指标有传导电流(I)、传导场强(E)和传导功率。

传导测试常采用传导信号注入法，即通过在测试设备的输入端注入噪声信号，观察设备的输出信号是否受到干扰来判断其抗扰能力。

常见的测试方法有传导耦合测试和传导接地测试。

总结起来，EMC电磁兼容测试项目包括：1.辐射测试：测试设备产生的电磁辐射是否在规定范围内，常用指标有辐射功率、辐射场强和辐射电流。

-射频辐射测试：通过测量设备输出信号的电磁波形来判断其辐射水平是否符合标准。

-电磁辐射测试：通过天线接收设备产生的辐射信号来判断其辐射水平是否符合标准。

2.传导测试：测试设备对外部电磁信号的抗扰能力，常用指标有传导电流、传导场强和传导功率。

-传导耦合测试：通过在测试设备的输入端注入噪声信号，观察设备的输出信号是否受到干扰来判断其抗扰能力。

-传导接地测试：测试设备在接地条件下的抗干扰能力。

为了进行EMC电磁兼容测试，需要使用一定的测试设备和工具。

常用的测试设备有功率计、谐波分析仪、频谱分析仪、网络分析仪等。

测试时需要注意选择适当的测试频率范围，以及正确设置测试参数和标准，保证测试结果的准确性和可靠性。

EMC电磁兼容测试对于电子设备的研发和生产至关重要。

只有通过EMC测试，才能确保设备在正常工作时不会产生干扰，同时能够抵御外部干扰，保持设备的稳定性和可靠性。

因此，EMC电磁兼容测试是保证电子设备品质的重要环节。

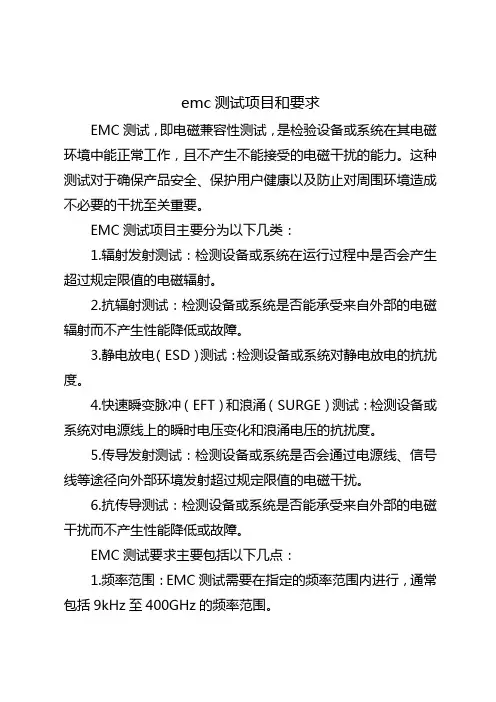

emc测试项目和要求EMC测试，即电磁兼容性测试，是检验设备或系统在其电磁环境中能正常工作，且不产生不能接受的电磁干扰的能力。

这种测试对于确保产品安全、保护用户健康以及防止对周围环境造成不必要的干扰至关重要。

EMC测试项目主要分为以下几类：1.辐射发射测试：检测设备或系统在运行过程中是否会产生超过规定限值的电磁辐射。

2.抗辐射测试：检测设备或系统是否能承受来自外部的电磁辐射而不产生性能降低或故障。

3.静电放电（ESD）测试：检测设备或系统对静电放电的抗扰度。

4.快速瞬变脉冲（EFT）和浪涌（SURGE）测试：检测设备或系统对电源线上的瞬时电压变化和浪涌电压的抗扰度。

5.传导发射测试：检测设备或系统是否会通过电源线、信号线等途径向外部环境发射超过规定限值的电磁干扰。

6.抗传导测试：检测设备或系统是否能承受来自外部的电磁干扰而不产生性能降低或故障。

EMC测试要求主要包括以下几点：1.频率范围：EMC测试需要在指定的频率范围内进行，通常包括9kHz至400GHz的频率范围。

2.场强等级：根据设备的使用环境和可能受到的干扰源，确定测试的场强等级。

3.测试方法：需要按照国际标准或行业规定的测试方法进行，如CISPR、IEC、IEEE等。

4.测试设备：需要使用专业的EMC测试设备，如电磁兼容测试系统、天线、功率放大器等。

5.测试环境：需要在具有屏蔽效果的测试室内进行，以减少外界电磁环境的干扰。

6.结果判定：根据测试结果和相关的标准或规范，判断设备或系统的EMC性能是否合格。

EMC测试是一项复杂且重要的工作，需要专业的知识和技能。

只有通过严格的EMC测试，才能确保设备或系统在实际使用中的稳定性和安全性，满足用户的需求，同时也符合相关的法规和标准要求。

EMC主要测试项目及测试方法详解第一篇：传导发射(Conducted Emission)传导发射（Conducted Emission）测试，通常也会被成为骚扰电压测试，只要有电源线的产品都会涉及到，包括许多直流供电产品，另外，信号/控制线在不少标准中也有传导发射的要求，通常用骚扰电压或骚扰电流的限值（两者有相互转换关系）来表示，灯具中的插入损耗测试（直接用dB表示）也属于传导测试范畴。

1. 测试标准：有CISPR22（ITE），CISPR14-1（家电和工具），CISPR13（A V），CISPR15（灯具），CISPR11（ISM），其他产品及产品类标准都是引用以上标准的测试方法，以引用CISPR22居多。

2. 测试方法：1) 仪器和设备：接收机、LISN（线路阻抗稳定网络，或叫AMN人工电源网络）、模拟手、被动电压探头、电流探头（与电流探头配合使用的CDN，容性电压探头）、DIA（断续干扰分析仪，用于测试CISPR14-1中的断续干扰）、测插入损耗的一整套设备等，当然，PC也不可少，DIA需要遵循CISPR16-1-1的要求，其他辅助设备需要遵循CISPR16-1-2的要求。

2) 测试布置：分台式与落地式，台式设备离LISN 80cm，离接地平板40cm（这里的接地平板可以是水平接地板，也可以是屏蔽室的垂直接地内墙），落地式设备离接地平板距离随不同标准有不同的偏差允许，CISPR14-1,15里面是10cm +/- 25%，13里面是up to 12mm，22里面是up to 15cm, 11里没有明确距离，只说了需要与接地板用绝缘材料隔开。

辅助设备的布置也随测试标准的不同有出入，CISPR22中辅助设备离主设备10cm，相互之间的互联线至少离接地平板40cm。

手持II类设备需要包模拟手。

CISPR15中自镇流荧光灯需要罩在一个辅助锥形金属罩里。

3) 测试频段：大多是150kHz-30MHz，CISPR15是例外（骚扰电压9kHz-30MHz，插入损耗150kHz-1,605kHz）。

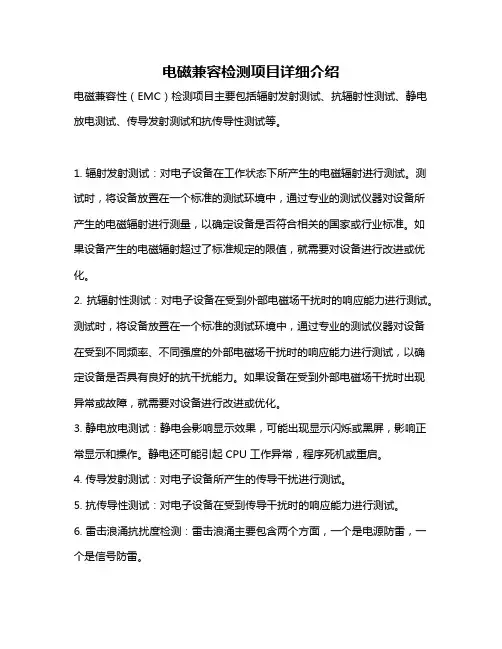

电磁兼容检测项目详细介绍
电磁兼容性（EMC）检测项目主要包括辐射发射测试、抗辐射性测试、静电放电测试、传导发射测试和抗传导性测试等。

1. 辐射发射测试：对电子设备在工作状态下所产生的电磁辐射进行测试。

测试时，将设备放置在一个标准的测试环境中，通过专业的测试仪器对设备所产生的电磁辐射进行测量，以确定设备是否符合相关的国家或行业标准。

如果设备产生的电磁辐射超过了标准规定的限值，就需要对设备进行改进或优化。

2. 抗辐射性测试：对电子设备在受到外部电磁场干扰时的响应能力进行测试。

测试时，将设备放置在一个标准的测试环境中，通过专业的测试仪器对设备在受到不同频率、不同强度的外部电磁场干扰时的响应能力进行测试，以确定设备是否具有良好的抗干扰能力。

如果设备在受到外部电磁场干扰时出现异常或故障，就需要对设备进行改进或优化。

3. 静电放电测试：静电会影响显示效果，可能出现显示闪烁或黑屏，影响正常显示和操作。

静电还可能引起CPU工作异常，程序死机或重启。

4. 传导发射测试：对电子设备所产生的传导干扰进行测试。

5. 抗传导性测试：对电子设备在受到传导干扰时的响应能力进行测试。

6. 雷击浪涌抗扰度检测：雷击浪涌主要包含两个方面，一个是电源防雷，一个是信号防雷。

7. 电快速瞬变脉冲群抗扰度检测：电快速瞬变脉冲群是一系列的高频高压瞬变脉冲施加在设备上，观察设备是否受到其影响。

以上信息仅供参考，如需了解更多信息，建议查阅电磁兼容性检测相关书籍或咨询专业人士。

EMC测试方法介绍1. 射频辐射测试（Radiated Emission Test）：该测试方法旨在评估产品在正常条件下辐射的电磁能量水平。

测试人员将产品放置在一个电磁吸收室（Anechoic Chamber）中，通过控制射频天线的位置和功率来测量产品在各个频段上的辐射电磁能量。

测试结果应与相关的国际、国家和地区标准进行比较，确保产品在可接受范围内。

2. 射频传导测试（Conducted Emission Test）：该测试方法旨在评估产品在电源线上传导的电磁能量水平。

测试人员使用特定的测试设备将产品的电源线连接到射频信号源上，并测量产品在各个频段上的传导电磁干扰水平。

测试结果应与相关标准进行比较，以确保产品在可接受范围内。

3. 射频灵敏度测试（Radiated Susceptibility Test）：该测试方法旨在评估产品在电磁环境中受到的干扰程度。

测试人员将产品放置在一个模拟真实工作环境的电磁辐射场中，并逐步增加电磁辐射水平，以确定产品受到影响的电磁辐射水平。

测试结果应与相关标准进行比较，以确保产品的性能不会受到干扰。

4. 电压传导测试（Conducted Susceptibility Test）：该测试方法旨在评估产品在电磁环境中受到的传导干扰水平。

测试人员使用特定的测试设备将产品的电源线连接到模拟干扰源上，并逐步增加干扰水平，以确定产品受到影响的干扰水平。

测试结果应与相关标准进行比较，以确保产品的性能不会受到干扰。

5. 静电放电测试（Electrostatic Discharge Test）：该测试方法旨在评估产品对静电放电的耐受能力。

测试人员使用一个带有特定电极的放电枪对产品进行静电放电，以确定产品在正常使用条件下的耐受能力。

测试结果应与相关标准进行比较，以确保产品在可接受范围内。

6. 增强耐受测试（Enhanced Immunity Test）：该测试方法旨在评估产品在电磁环境中受到各种干扰源的干扰程度。

EMC主要测试项目及测试方法EMC测试项目主要包括以下几个方面：1. 辐射测试（Radiated Emissions Testing）：测试设备对周围环境产生的电磁辐射的强度进行测试，以确保不会超过国家或国际标准的辐射限制。

测试方法：-在屏蔽室或开放空间中使用天线测量设备辐射的电磁场。

-使用频谱分析仪或扫频信号发生器进行辐射电磁波的频谱分析。

2. 抗辐射测试（Radiated Immunity Testing）：测试设备在强电磁场环境下能否正常工作，以确保不会受到辐射源的干扰。

测试方法：-在屏蔽室中使用天线模拟外部电磁场，观察设备是否受到干扰。

-使用频谱分析仪或扫频信号发生器监测设备的敏感性。

3. 传导测试（Conducted Emissions Testing）：测试设备通过电源线、信号线等传导途径向其他设备传导的电磁干扰强度，以确保不会超过国家或国际标准的限制。

测试方法：-使用专用测试设备，在不同频率下测量设备传导的电磁干扰。

-使用频谱分析仪或扫频信号发生器进行电磁干扰的频谱分析。

4. 抗传导测试（Conducted Immunity Testing）：测试设备在传导途径上接受到的来自其他设备的电磁干扰强度，以确保设备不会受到干扰。

测试方法：-使用专用测试设备通过电源线、信号线等传送电磁波信号，观察设备的抗干扰能力。

-使用频谱分析仪或扫频信号发生器监测设备的抗干扰能力。

5. 静电放电测试（Electrostatic Discharge Testing）：测试设备在静电放电环境下是否能正常工作，以确保设备不会受到静电干扰。

测试方法：-使用静电放电发生器模拟不同强度的静电放电，观察设备的工作情况。

-使用示波器或信号分析仪监测设备在静电放电时的电压和电流变化。

6. 快速瞬态电压测试（Fast Transient Voltage Testing）：测试设备在快速变化的电压条件下是否能正常工作，以确保设备不会受到电压瞬态的影响。

EMC主要测试项目及测试方法详解EMC测试主要包括以下几个项目：1. 辐射测试（Radiated Emission Testing）：辐射测试是通过测量设备在工作状态下辐射的电磁波水平来评估其对周围设备的潜在干扰。

典型的测试方法包括在设备周围放置天线并测量设备辐射出的电磁波水平。

2. 传导测试（Conducted Emission Testing）：传导测试是通过测量设备在工作状态下通过电源线或信号线传导出的电磁干扰水平来评估其对其他设备的干扰程度。

测试方法包括在电源线或信号线上加入测量设备，并测量传导出的电磁干扰水平。

3. 抗辐射测试（Radiated Immunity Testing）：抗辐射测试是通过将设备暴露在一定强度的外部辐射场中，并观察设备是否正常工作来评估其对外部辐射的抵抗能力。

测试场景包括静电放电（ESD）场景、电磁场场景等。

4. 抗传导测试（Conducted Immunity Testing）：抗传导测试是通过将设备连接到一定强度的干扰信号源，并观察设备是否正常工作来评估其对传导干扰的抵抗能力。

测试场景包括电源波动、电压暂降等。

5. 模拟线路测试（Analog Circuit Testing）：模拟线路测试是对设备内部的模拟电路进行测试，以确保其在各种工作条件下仍然能够正常工作。

测试方法包括模拟信号的注入和测量以评估设备的性能。

6. 数字线路测试（Digital Circuit Testing）：数字线路测试是对设备内部的数字电路进行测试，以确保其在各种工作条件下仍然能够正常工作。

测试方法包括数字信号的注入和测量以评估设备的性能。

EMC测试的方法主要包括以下几种：2. 现场测试（On-site Testing）：在一些情况下，设备的尺寸、重量或安装方式等限制了设备的搬运和测试环境的搭建，此时可以选择在现场进行测试。

现场测试通常需要使用便携式测量设备，并根据设备的配置和环境条件进行测试。

emc测试的标准和测试的主要项目
EMC（电磁兼容性）测试是确保电子设备在正常操作条件下不会受到其他电子设备的电磁干扰，也不会产生对其他设备的电磁干扰的一种测试方法。

EMC测试的标准可以根据不同的国家和地区来确定。

常见的EMC测试标准包括欧洲的IEC 61000系列标准（如EN 61000-4-2、EN 61000-4-3等）和美国的FCC（Federal Communications Commission）标准（如FCC Part 15）等。

这些标准规定了不同频率范围内的电磁信号辐射水平和抗扰度的要求。

EMC测试的主要项目包括以下几个方面：
1. 电磁场辐射测试：测试设备在工作状态下产生的电磁辐射水平是否符合标准要求，包括束流辐射、辐射幅度和方向等。

2. 电场辐射测试：测试设备在工作状态下产生的电场辐射水平是否符合标准要求，主要针对高频电磁信号。

3. 传导敏感性测试：测试设备是否能抵抗由电源、通信线、接地等传导路径传入的外部电磁干扰。

4. 抗扰度测试：测试设备是否能正常工作并保持所需性能，当受到来自其他设备产生的电磁干扰时。

5. 静电放电测试：测试设备对来自人体静电放电的耐受能力。

6. 涌流、瞬变和电磁脉冲测试：测试设备在发生电源异常情况时，如涌流、瞬变和电磁脉冲等，是否能正常工作。

7. 敏感性测试：测试设备是否对外界电磁信号敏感，包括对磁场、电场、辐射和传导等信号的敏感性。

需要注意的是，测试项目的具体选择和测试方法可以根据产品的特性和要求进行调整，以确保产品满足相关的EMC要求。
