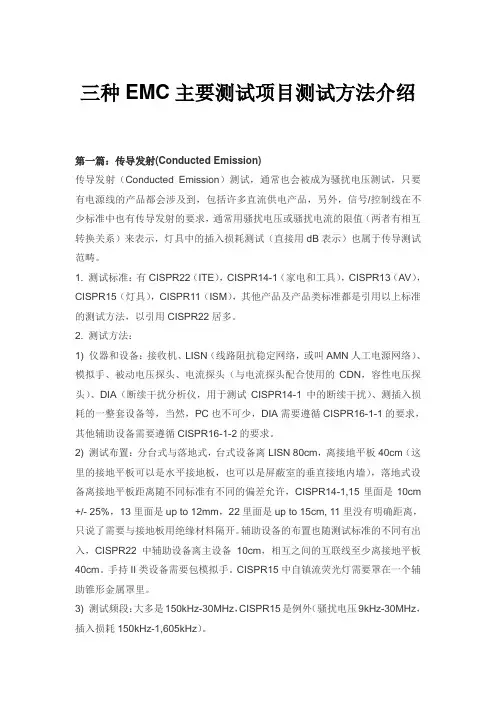

EMC主要测试项目及测试方法详解第一篇：传导发射(Conducted Emission)传导发射（Conducted Emission）测试，通常也会被成为骚扰电压测试，只要有电源线的产品都会涉及到，包括许多直流供电产品，另外，信号/控制线在不少标准中也有传导发射的要求，通常用骚扰电压或骚扰电流的限值（两者有相互转换关系）来表示，灯具中的插入损耗测试（直接用dB表示）也属于传导测试范畴。
1. 测试标准：有CISPR22（ITE），CISPR14-1（家电和工具），CISPR13（A V），CISPR15（灯具），CISPR11（ISM），其他产品及产品类标准都是引用以上标准的测试方法，以引用CISPR22居多。
2. 测试方法：1) 仪器和设备：接收机、LISN（线路阻抗稳定网络，或叫AMN人工电源网络）、模拟手、被动电压探头、电流探头（与电流探头配合使用的CDN，容性电压探头）、DIA（断续干扰分析仪，用于测试CISPR14-1中的断续干扰）、测插入损耗的一整套设备等，当然，PC也不可少，DIA需要遵循CISPR16-1-1的要求，其他辅助设备需要遵循CISPR16-1-2的要求。
2) 测试布置：分台式与落地式，台式设备离LISN 80cm，离接地平板40cm（这里的接地平板可以是水平接地板，也可以是屏蔽室的垂直接地内墙），落地式设备离接地平板距离随不同标准有不同的偏差允许，CISPR14-1,15里面是10cm +/- 25%，13里面是up to 12mm，22里面是up to 15cm, 11里没有明确距离，只说了需要与接地板用绝缘材料隔开。
辅助设备的布置也随测试标准的不同有出入，CISPR22中辅助设备离主设备10cm，相互之间的互联线至少离接地平板40cm。
手持II类设备需要包模拟手。
CISPR15中自镇流荧光灯需要罩在一个辅助锥形金属罩里。
3) 测试频段：大多是150kHz-30MHz，CISPR15是例外（骚扰电压9kHz-30MHz，插入损耗150kHz-1,605kHz）。
emc标准与测试方法
EMC标准与测试方法主要包括以下几个方面：
1. 辐射测试：通过测量设备在电磁场中的辐射水平来评估其电磁辐射性能。
2. 抗扰度测试：通过将设备暴露在不同的电磁干扰环境中，观察其是否能够正常工作，以评估其抗扰度能力。
3. 传导测试：通过测量设备对传导电磁干扰的敏感性，来评估其对传导干扰的抵抗能力。
4. 地线和屏蔽测试：检测设备的地线和屏蔽性能，以确保其能够有效地屏蔽外部干扰和防止内部干扰泄漏。
以上内容仅供参考，如需更多信息，建议查阅电磁兼容相关书籍或咨询电磁兼容专业人士。
EMC测试标准及方案总结资料第一篇：EMC测试标准及方案总结资料EMCEMS（电磁抗扰度测试）抗扰度测试项目1.静电放电引用 IEC61000-4-2(GB/T17626.2);EMC对策v 箝位二极管保护电路v 稳压管保护电路v TVS（瞬态电压抑制器）二极管v 分流电容滤波器v 在易感CMOS、MOS器件中加入保护二极管；v 在易感传输线上串几十欧姆的电阻或铁氧体磁珠；v 使用静电保护表面涂敷技术；v 尽量使用屏蔽电缆；v 在易感接口处安装滤波器；无法安装滤波器的敏感接口加以隔离；v 选择低脉冲频率的逻辑电路；v 外壳屏蔽加良好的接地。
2.辐射射频电磁场引用IEC61000-4-3(GB/T17626.3);YY0505的规定v 80MHz ~ 2.5GHz v 10V/m（生命支持EUT）v 3V/m（非生命支持EUT）v 场地校准时的频率步长：≤1% v 调制频率：2Hz，1kHz v 最小驻留时间：足够长，能被激励并响应λ≥ 3秒，用2Hz调制时λ≥ 1秒，其它λ平均周期的1.2 倍，对数据取时间平均值的EUT λ对有多参数和子系统的EUT，驻留时间选最大者。
v 在屏蔽室内使用的设备λ试验电平：Ｌlimit－⊿Lv 为工作目的而接收RF能量的设备λ在其独占频带内应保持安全，可免予基本性能要求λ接收部分调谐至优选的接收频率，或可选接收频段的中心 v 患者耦合电缆的规定λ应采用制造商允许的最大长度λ患者耦合点对地应无有意的导体或电容连接v 对永久性安装的大型设备和系统λ在安装现场或开阔场测试λ用手机/无绳电话、对讲机和其它合法的发射机等的信号对EUT 进行测试λ另外，在80MHz~2.5GHz，在ITU为ISM指定的频率上进行测试，但调制信号可与手机/无绳电话、对讲机等的调制信号相同v EUT的供电可以是任一标称输入电压和频率3.电快速瞬变脉冲群(EFT)引用IEC61000-4-4(GB/T17626.4);v ±2kV, 电源线；±1kV, I/O线、信号电缆、互连电缆v 长度短于3米的信号和互连电缆不测v 所有患者用电缆免测，但必须连上v 在患者耦合点处，将规定的模拟手接到参考地v 手持式设备和部件应使用模拟手进行试验v 对有多额定电压的EUT，在最小、最大额定输入电压下分别测试v 可在任何额定电源频率下测试v 对于有内部备用电池的EUT，应在试验后验证EUT脱离网电源继续工作的能力EMC对策v 压敏电阻保护电路v 稳压管保护电路v 滤波（电源线和信号线的滤波）v 共模滤波电容v 差模电容（X电容）和电感滤波器v 用铁氧体磁芯来吸收v 电缆屏蔽v 共模扼流圈4.浪涌(冲击)引用IEC61000-4-5(GB/T17626.5);YY0505的规定 v 交流电源端口：λ±0.5kV, ± 1kV，差模注入（AC L-N）λ±0.5kV, ± 1kV, ±2kV，共模注入（AC L-PE、N-PE）λ交流电压波形相角0o或180o、90o和270oλ如果ＥＵＴ在初级电源电路中无浪涌保护装置，可免掉低等级的试验。
emc cs测试标准和方法
电磁兼容性（EMC）包括两个方面的要求：一方面是指设备在正常运行过程中对所在环境产生的电磁干扰不能超过一定的限值，即电磁骚扰（EMI）；另一方面是指器具对所在环境中存在的电磁干扰具有一定程度的抗扰度，即电磁抗扰度（EMS）。
电磁抗扰度（EMS）测试项目包括静电放电抗扰度（ESD）、电快速瞬变脉冲群抗扰度（EFT）、雷击浪涌抗扰度（SURGE）、射频辐射抗扰度（RS）、传导骚扰抗扰度（CS）、电压跌落抗扰度（DIP）等。
传导骚扰抗扰度（CS）测试标准通常包括以下步骤：
1. 确定测试设备和标准：确定需要测试的设备以及使用的标准。
2. 测试准备：准备测试设备，并确定测试环境。
3. 进行测试：根据选定的标准进行测试。
4. 数据分析：分析测试数据，评估测试结果。
5. 报告：准备测试报告，提交给相关机构。
具体标准和方法可能因不同的国家和地区、不同的行业和产品而有所不同，因此建议在进行电磁兼容性测试前，仔细阅读相关标准和规范，并咨询专业人士的建议和指导。
EMC主要测试项目及测试方法详解第一篇：传导发射(Conducted Emission)传导发射（Conducted Emission）测试，通常也会被成为骚扰电压测试，只要有电源线的产品都会涉及到，包括许多直流供电产品，另外，信号/控制线在不少标准中也有传导发射的要求，通常用骚扰电压或骚扰电流的限值（两者有相互转换关系）来表示，灯具中的插入损耗测试（直接用dB表示）也属于传导测试范畴。
1. 测试标准：有CISPR22（ITE），CISPR14-1（家电和工具），CISPR13（A V），CISPR15（灯具），CISPR11（ISM），其他产品及产品类标准都是引用以上标准的测试方法，以引用CISPR22居多。
2. 测试方法：1) 仪器和设备：接收机、LISN（线路阻抗稳定网络，或叫AMN人工电源网络）、模拟手、被动电压探头、电流探头（与电流探头配合使用的CDN，容性电压探头）、DIA（断续干扰分析仪，用于测试CISPR14-1中的断续干扰）、测插入损耗的一整套设备等，当然，PC也不可少，DIA需要遵循CISPR16-1-1的要求，其他辅助设备需要遵循CISPR16-1-2的要求。
2) 测试布置：分台式与落地式，台式设备离LISN 80cm，离接地平板40cm（这里的接地平板可以是水平接地板，也可以是屏蔽室的垂直接地内墙），落地式设备离接地平板距离随不同标准有不同的偏差允许，CISPR14-1,15里面是10cm +/- 25%，13里面是up to 12mm，22里面是up to 15cm, 11里没有明确距离，只说了需要与接地板用绝缘材料隔开。
辅助设备的布置也随测试标准的不同有出入，CISPR22中辅助设备离主设备10cm，相互之间的互联线至少离接地平板40cm。
手持II类设备需要包模拟手。
CISPR15中自镇流荧光灯需要罩在一个辅助锥形金属罩里。
3) 测试频段：大多是150kHz-30MHz，CISPR15是例外（骚扰电压9kHz-30MHz，插入损耗150kHz-1,605kHz）。
