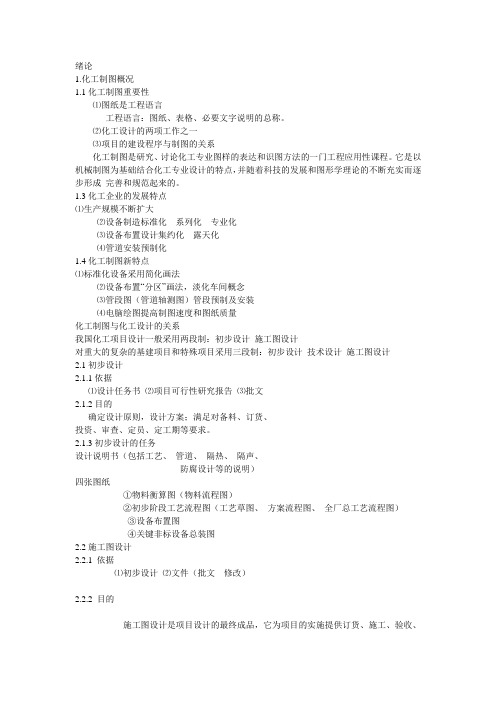

绪论1.化工制图概况1.1化工制图重要性⑴图纸是工程语言工程语言：图纸、表格、必要文字说明的总称。
⑵化工设计的两项工作之一⑶项目的建设程序与制图的关系化工制图是研究、讨论化工专业图样的表达和识图方法的一门工程应用性课程。
它是以机械制图为基础结合化工专业设计的特点，并随着科技的发展和图形学理论的不断充实而逐步形成完善和规范起来的。
1.3化工企业的发展特点⑴生产规模不断扩大⑵设备制造标准化系列化专业化⑶设备布置设计集约化露天化⑷管道安装预制化1.4化工制图新特点⑴标准化设备采用简化画法⑵设备布置“分区”画法，淡化车间概念⑶管段图（管道轴测图）管段预制及安装⑷电脑绘图提高制图速度和图纸质量化工制图与化工设计的关系我国化工项目设计一般采用两段制：初步设计施工图设计对重大的复杂的基建项目和特殊项目采用三段制：初步设计技术设计施工图设计2.1初步设计2.1.1依据⑴设计任务书⑵项目可行性研究报告⑶批文2.1.2目的确定设计原则，设计方案；满足对备料、订货、投资、审查、定员、定工期等要求。
2.1.3初步设计的任务设计说明书（包括工艺、管道、隔热、隔声、防腐设计等的说明）四张图纸①物料衡算图（物料流程图）②初步阶段工艺流程图（工艺草图、方案流程图、全厂总工艺流程图）③设备布置图④关键非标设备总装图2.2施工图设计2.2.1 依据⑴初步设计⑵文件（批文修改）2.2.2 目的施工图设计是项目设计的最终成品，它为项目的实施提供订货、施工、验收、生产、维修、管理依据。
2.2.3 任务文字①设计说明书②材料表③开车规范④操作规程图纸①物料衡算图（不变不画）②施工图阶段工艺流程图带控制点的工艺流程图工艺管道及仪表工艺流程图③设备布置图④化工设备图⑤管道布置图4 管道管件的公称压力及公称直径公称压力、公称直径是描述管道、管件的两个基本参数例：PN6DN100 PN10DN504.1公称压力符号：PN或Pg 单位：MPa 、Kg/c㎡公称压力：是管道管件在一定温度范围内（碳钢200℃以下；合金钢在250℃以下）最大允许的工作压力（表压）。
化工制图知识点总结专科化工制图是化工工程中非常重要的一个环节，它是化工工程中的“语言”，通过化工制图，工程师们能够准确地传递设计意图和技术要求，为工程的顺利进行提供技术支持和依据。
因此，化工制图是化工工程设计的重要组成部分，也是化工工程人员的基本技能之一。
下面我们就来总结一些化工制图的知识点。
一、图纸及其分类1.1图纸的概念图纸是指用于表达物体形状、大小、比例关系和技术要求的平面图，分为工艺图和装配图两种。
1.2图纸的分类按用途划分，图纸可分为布局图、工艺图、设计图、装配图和零部件图等。
按照国家标准的规定，图纸分为A、B和C三个等级。
A级图纸是设计图，B级图纸是装配图，C级图纸是零部件图。
1.3图样标准及其意义图样标准是对图样文件进行统一规范的要求和说明，其目的是保证图样的准确性、完善性和一致性。
图样标准的作用是维护企业正常的生产秩序，保证产品设计的准确性和质量。
1.4图纸的要求图纸应具备的要求有：准确性、完整性、明快性、可读性、规范性和实用性等。
图纸必须经过精心的绘制、检查和审核，使之达到规定的图样标准。
二、图学基础知识在化工制图中，有一些基础的图学知识是必须掌握的。
2.1比例尺比例尺是表示图样尺寸与实际尺寸的比例关系的一种工具。
它是图样上线段长度与相应实际长度的比率。
2.2坐标坐标是空间中用来标定一个点的手段，常常用于建立平面坐标系和空间坐标系。
在工程制图中，常用直角坐标系。
2.3图样尺寸线和尺寸标注是用来标出图样的尺寸大小和其他技术要求的线和文字，尺寸标注是标明零件的尺寸、公差和其他要求的文字说明。
2.4图形的基本构图方法图纸的构图方法包括：比例法、中心线法、对称法、等分法、投影法、轮廓法等。
三、常用的制图标准在化工制图中，有一些常用的制图标准是需要掌握的。
3.1尺度标准尺度标准是指图纸上的尺寸和实际尺寸的比例。
3.2字体标准字体标准是指图纸上使用的字体的规格和高度，通常根据国家标准进行规定。
化工制图基础学习资料一、概述化工制图是化工工程中非常重要的一项技能，通过图纸的绘制和解读，可以清晰地传达和记录出工艺流程、设备布置、管线布局等信息。
本文档将介绍化工制图的基础知识，帮助读者快速入门。
二、化工制图的分类化工制图可以分为以下几类：1.工艺流程图：用于描述化工生产过程的整体流程，包括原料输入、反应过程、产物输出等。
2.设备布置图：用于展示化工厂内设备的布局和位置。
通过设备布置图，可以清晰地了解不同设备之间的关系以及其在生产过程中的作用。
3.管道和仪表图：用于显示管道系统和仪表设备的布局和连接方式。
管道和仪表图包括管道线路图和仪表连接图。
4.结构图：用于展示设备和建筑物的结构和构造，例如储罐、反应器等的内外结构。
三、化工制图的基础要素化工制图包含一些基础要素，如下所示：1.标题栏：用于显示图纸的名称、版本号、日期、单位等信息。
2.比例尺：用于表明图纸上绘制的图形与实际物体的比例关系。
通常使用比例尺尺度表示，如1:100。
3.图框：用于围绕图纸内容的矩形或带圆角的边界。
图框中会包含标题栏、公司商标、版权信息等。
4.图例：用于解释图纸中使用的符号和标记的含义。
5.图纸编号：每个图纸都有一个唯一的编号，用于方便索引和管理。
6.标尺：用作辅助工具，用于测量和绘制图形时的尺寸。
四、化工制图常用符号与标记在化工制图中，会使用一些常用的符号和标记来表示不同元素和设备。
以下是一些常见的符号与标记的示例：1.管道符号：用于表示管道的类型、尺寸和连接方式。
常见的管道符号包括直线、弯曲线、三通、四通等。
2.设备符号：用于表示不同类型的化工设备，如泵、换热器、反应器等。
每个设备都有其特定的符号表示。
3.阀门符号：用于表示不同类型的阀门，如截止阀、调节阀、安全阀等。
4.仪表符号：用于表示各种仪表设备，如压力表、温度计、液位计等。
5.安全标记：用于表示危险区域、禁止通行、安全装置等。
常见的安全标记包括禁止标志、警示标志等。
1图纸的五种尺寸A3=2A4 A2=2A3 A1=2A2 A0=2A1其中Ａ４=210*297 以后的都是长度为上一个宽度的二倍。
例如A3=297*4201..如果想使用加长的，则需要其宽度变为原来的三倍以上，因为如果是两倍的话则变成上一个尺寸的图纸了。
1.绘图时，在标准图幅内应画出图框，图框用粗实线画出。
分为有装订边和不留装订边两种格式。
同一产品图样应采用同一种格式。
如图下图为有装订框的此图为没有装订框的一般为了读图方便，可优先选用原值比例，这样从图样上直接反映实物大小。
选用比例的总的原则是既要清楚表达物体图形，又要考虑图纸的大小。
绘图时比例不能任意选取，应选用表1-2中比例。

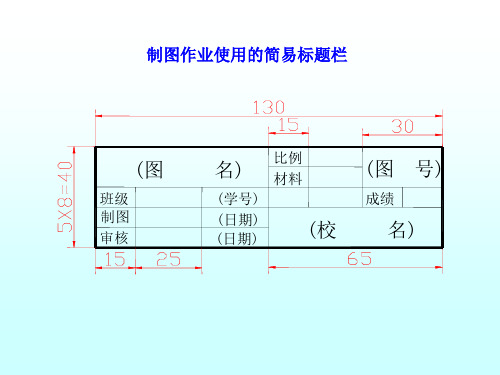

.每张图纸都必须有标题栏,装配图有明细表。
标题栏一般位于图框的右下角。
方向同看图方向一致。
标题栏外框为粗实线，内部分栏线为细实线。
标题栏的长度为180，宽度为56每行宽度为7。
明细表的长度也为180,写数字的格中宽度为72.一般为了读图方便，可优先选用原值比例，这样从图样上直接反映实物大小。
选用比例的总的原则是既要清楚表达物体图形，又要考虑图纸的大小。
绘图时比例不能任意选取6.字体：1.基本要求：1）排列在图样中书写的汉字、数字、字母等，书写时要做到字体工整整齐、笔画清楚、间隔均匀、2）字体高度（用h表示）的公称尺寸系列为：1.8、2.5、3.5、5、7、10、14、20。
字体的高度就是字号，单位是mm 。
3）汉字应写成长仿宋体字，要采用国家正式颁布的《汉字简化方案》中规定的简化汉字。
汉字的高度h不应小于3.5mm，其字宽一般约0.7h。
7 制图国家标准的基本规定1.在同一张图样中，同一类图线的宽度要保持基本一致。
两条平行线间的距离不得小于粗实线的两倍宽且不小于0.7mm。
2.绘制对称图形的中心线时，所用细点画线应超出轮廓3-5mm，与轮廓相交处应是线段而不是点。
3.虚线、细点划线与其它图线相交时，都应是线段与线段相交，不能出现空隙或点与点相交。
化工制图基本知识简介化工制图是化学工程领域中非常重要的一项技能，它用于传递和记录化工过程中的信息和数据。
化工制图可以说是化学工程师的视觉语言，通过图形、符号和标记来表达化工设备、管道、流程等的相关信息。
本文将介绍一些化工制图的基本知识，包括图纸类型、标准符号和制图规范等。
图纸类型在化工制图中，常见的图纸类型包括流程图、设备图、管道图、仪表图、电气图等。
每种类型的图纸都有各自的特点和用途。
•流程图：用于展示化工过程中的流程流向和主要设备之间的关系。
流程图通常包含流程图符号、设备图符号和连线等元素。
•设备图：用于展示化工设备的外形、尺寸和布置。
设备图通常包含设备图符号、管道和阀门的位置，以及设备之间的连线等信息。
•管道图：用于展示化工过程中的管道系统，包括管道的走向、尺寸和连接方式等。
管道图通常包含管道图符号和管道的连线等元素。
•仪表图：用于展示化工过程中的仪表控制系统，包括传感器、仪表和控制阀等的布置和连接方式。
仪表图通常包含仪表图符号和仪表之间的连线等信息。
•电气图：用于展示化工设备的电气系统，包括电气线路、开关、电机和传感器等的布置和连接方式。
电气图通常包含电气图符号和电气连接线等元素。
标准符号化工制图使用一系列标准符号来表达不同的设备、元件和操作。
这些标准符号通常符合国际标准或行业标准，以便使不同国家和地区的人都能理解和使用。
下面列举了一些常见的化工制图标准符号示例：•设备图符号：如储罐、容器、反应器、换热器等。
•管道图符号：如直管、弯管、阀门、泵、压力表等。
•仪表图符号：如传感器、仪表、控制阀、安全阀等。
•电气图符号：如电源、开关、电机、传感器等。
标准符号的使用可以提高制图的一致性和可读性，便于不同人员之间的交流和理解。
制图规范为了保证化工制图的质量和准确性，制图过程中需要遵循一些制图规范和标准。
这些规范通常包括以下几个方面：1.图纸尺寸和比例：化工制图通常使用标准尺寸，如A0、A1、A2等，以保证图纸的可打印性和可阅读性。
