开关柜智能操控装置

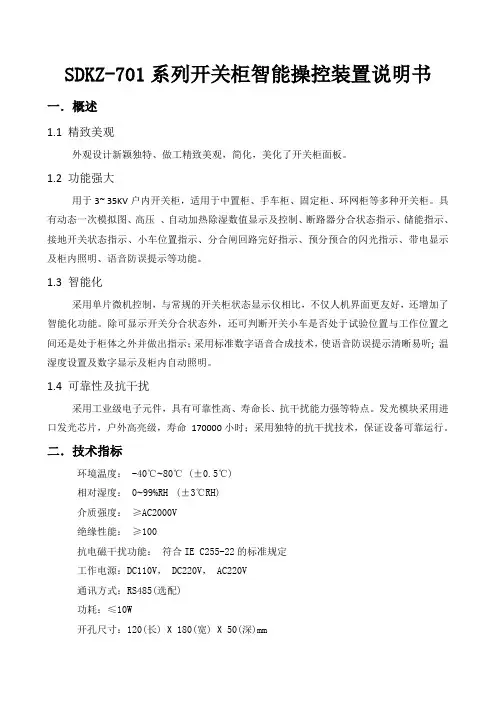

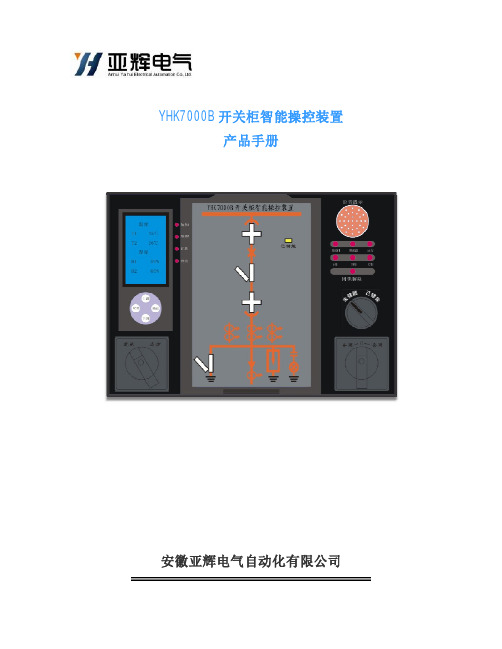

YHK7000B 开关柜智能操控装置 产品手册安徽亚辉电气自动化有限公司YHK7000B 开关柜智能操控装置公司简介安徽亚辉电气自动化有限公司坐落于国家级合肥经济 技术开发区， 公司是专业从事电力系统保护设备研发、 生产、 销售为一体的国家高新技术企业。

公司技术力量雄厚，拥有 多名行内外技术专家，并且与中国科技大学、中科院合肥分 院、合肥工业大学等单位积极合作，技术水平处于行业领先 地位。

公司目前有 YH10A 智能过电压抑制柜、 YHXG 消弧消谐选 线及过电压保护综合装置、 YHPB 大能容三相组合式过电压保 护器、 YHWX 微机消谐装置、 YHWJ 智能微机小电流选线装置、 YHK 系列智能操控装置，YHT 无线测温装置、YHN530 系列电 力仪表、YHDOZ 电网在线绝缘监测装置、YHLXQ 一次消谐器 及各种特殊用途过电压保护器等数十个产品，产品广泛应用 于电力、化工、煤炭、水泥等行业，深受广大用户和开关成 套厂家好评。

公司产品拥有多项国家专利及软件著作权、并且全面通 过 2008 版 ISO9001 质量管理体系认证，所有产品均通过国 家电网公司、国家继电器质量监督检验中心、安徽省产品质 量监督检验中心等权威部门的型式试验，产品质量得到可靠 保证。

2YHK7000B 开关柜智能操控装置目一、 产品概述 二、 技术指标 三、 主要功能录………………………………………………………… 3 ………………………………………………………… 3 ………………………………………………………… 4四、 安装尺寸图 ………………………………………………………… 6 五、 背后端子图………………………………………………………… 6 六、 控制及设置 七、运输与贮存 ……………………………………………………… 7 ………………………………………………………83YHK7000B 开关柜智能操控装置一、产品概述YHK7000B 开关柜智能操控装置，产品功能强大，使用于 3-35KV 户内开关柜、中置柜、 手车柜、固定柜、环网柜等多种开关柜。

T Y K-9000系列开关柜智能操控显示装置保定市泰源电气有限公司公司简介保定市泰源电气有限公司是专业从事电力自动化产品研发、生产和销售的高新技术企业。

公司总部位于河北省保定市国家级高新技术产业开发区，研发中心设在北京中关村。

公司拥有一支富有创新、开拓精神的研发团队，数年来在结合自身实力基础上，广泛与各大院校、科研院所深入合作，将电力、计算机、自动化控制、通讯网络等先进技术集中应用，开发研制各种电气自动化装置、继保设备、监测及检测设备。

目前公司不断推出适合用户需求的各类高品质产品，业务范围在原有自动化控制基础上进一步扩大到电工仪器仪表、各类传感器、变送器、电能质量控制与分析领域。

产品已广泛应用于电力、煤炭、化工、石油、冶金等系统的发电厂、变电站，为用户提供了及时周到的服务，获得了国内广大新老朋友的信赖和好评。

公司以“用户就是上帝”的经营理念为基石，追求“以变求新，以新求生”的管理理念和“迅速反应、马上行动”的企业作风，从而为广大用户提供最先进、可靠的产品和最及时有效的服务。

目录一装置概述 (3)二应用范围 (4)三性能特点 (4)四装置型号 (5)五技术指标 (5)六装置面板说明 (6)七装置端子说明 (8)八装置接线说明 (8)九安装方式和开孔尺寸 (9)十装置选型指南 (11)十一订货须知 (11)十二质量保证及服务 (11)一、装置概述TYK-9000系列开关柜智能操控显示装置是依据当前中压系统开关柜发展要求而开发设计的一种新型的多功能、智能化操作测量显示装置。

它集一次回路模拟图、开关状态、断路器位置、接地开关位置、弹簧储能状态、高压带电指示、高压带电闭锁以及自动（手动）加热除湿控制、加热器断线指示报警、智能防误语音提示、RS 485通讯等功能于一体，且具有储能控制、远方/就地控制、柜内照明控制、分合闸控制操作功能。

用户可根据现场实际情况需要选配，用户只需提供一次方案图。

该装置以一体化布局配套装备于开关柜，将简化开关柜的面板结构设计，美化开关柜的面板布局，完善开关状态的指示功能和安全性能。

YT-K6系列开关柜智能操控装置技术说明书（V1.0版）邯郸市元泰电气技术服务有限公司1目录第一章简介 (2)1.1 概述 (2)1.2 功能表 (3)1.3 型号说明 (4)1.4 使用条件 (4)1.5 技术参数 (4)1.6 装置特点 (5)1.7 工作原理图 (7)第二章功能简介 (8)2.1 功能挃示图 (8)2.2 高压带电部分 (9)2.3 温湿度部分 (9)2.4 语音防误功能 (10)2.5 装置检验 (11)第三章尺寸和端子定义 (12)3.1 尺寸图 (12)3.2 端子定义 (13)附录1：典型一次接线方案图 (14)附录2：典型外部接线图 (15)附录3：相关配件说明 (16)附录4：服务挃南及订货须知 (18)2第一章简介本章概要介绍开关柜智能操控装置的特点、型号说明、技术参数、工作原理等：1.1 概述1.2 功能表1.3 型号说明1.4 使用条件1.5 技术参数1.6 装置特点1.7 工作原理图1.1 概述YT-K6系列开关柜智能操控装置是一种新型的多功能、高集成度、高智能化模拟动态挃示自动装置，集一次回路模拟图、开关状态、弹簧储能状态、断路器位置、接地刀状态、高压带电挃示、高压带电闭锁、语音报警等多种功能于一体，三排数码管显示，直观快捷，各种功能可灵活配置，用户选用时只要提供一次方案图即可。

可带RS485通讯，实现远程自动化管理。

本装置以一体化布局简易安装于3-35kV户内开关柜，适用于中置柜、手车柜、固定柜、环网柜等多种开关柜。

美化了面板结构，简化了现场接线，提高了安全性能。

1.2 功能表341.3 型号说明1（数码显示）；0（液晶显示） 1（带通讯）；0（不带通讯） 设计序号开关柜智能操控装置邯郸市元泰电气技术服务有限公司1.4 使用条件1.4.1 户内使用，并且室内通风良好； 1.4.2 海拔高度：≤2km ；1.4.3 环境温度：0℃～50℃，相对湿度：≤95%； 1.4.4 大气压力：80～110kPa ；1.4.5 周围介质无导电尘埃、导致金属或绝缘损坏的腐蚀性气体、霉菌等。

XY-802开关柜智能操控装置（版本号：4.15）操作手册（使用前请详细阅读此操作手册）目录一、概述 (1)二、技术指标 (1)三、模拟显示部分与功能 (2)3.1 断路器状态显示 (2)3.2手车位置显示 (2)3.3接地开关位置显示 (3)3.4弹簧储能显示 (3)3.5带电显示及闭锁功能 (3)3.6自动加热除湿控制 (3)3.7智能语音防误提示功能 (3)3.8转换开关功能 (3)3.9温湿度传感器断线报警功能 (3)3.10通讯功能 (3)3.11温湿度显示 (3)3.12设置说明 (4)四、安装方式 (6)五、电气接线图 (7)六、运输与贮存 (7)七、保修期限及订货说明 (8)一、概述贤业电气XY-802开关柜智能操控装置，功能强大、用于0.4KV-35kV 户内开关柜，取代现有的一次回路模拟图、温湿度控制器，高压带电闭锁装置，全功能语音防误提示和告警，配有合闸、分闸、储能、远方/就地、照明开关。

高亮度LED显示器，显示当前温度、湿度值。

可选RS485通讯接口，通讯协议为MODBUS通讯协议。

适用于中置柜、手车柜、固定柜、环网柜等多种开关柜。

同时本装置外观精致，美观、简化、美化了开关柜面板，有效地提升开关柜品质。

二、技术指标工作电源:：AC85～265V/DC110～300V工作环境温度：－20℃～＋70℃工作环境湿度：≤95％RH温度测量范围：－20℃～＋80℃湿度测量范围：20％-99％RH加热输出口：有源输出报警输出口：无源输出闭锁输出口：无源输出介质强度：≥AC2000V绝缘性能：≥100MΩ温度精度：≤±1℃湿度精度：≤±2％RH动态闪烁频率：1次/秒RS485通讯距离：≤1200米开关量输入端子和LED数码显示关联关系：动态配置抗电磁干扰性能：符合IEC255－22的标准规定-1-三、模拟显示部分与功能（注：此面膜图为常规面膜图、具体面膜图以实物为准）01断路器合指示 10加热2指示02断路器分指示 11加热1指示03（1）、03（2）工作位置指示 12数码管显示04（1）、04（2）试验位置指示 13操作按键05接地开关合指示 14照明开关06接地开关分指示 15就地/远方转换07储能指示 16储能开关08带电显示及闭锁 17分/合闸转换开关09 过热指示3.1、断路器状态显示断路器合闸并且分闸回路完好时，红色01模拟条发光；断路器分闸并且合闸回路完好时，绿色02模拟条发光。

KCK-400系列开关柜智能操控装置上海欧控电气技术有限公司一、产品概述KCK-400系列开关柜智能操控装置用于3~35KV户内开关柜，取代现有的一次回路模拟、带电显示器、自动加热除湿控制器、断路器分合闸按钮、断路器分合闸状态指示、接地开关指示、增加了智能语音防误、带电提示功能，适用于中置柜、手车柜、固定柜、环网柜等多种开关柜。

二、功能简介本产品采用单片机控制，增加了智能化功能，除可显示开关分合状态外，还可判断指出开关手车是处于试验位置与工作位置之间，还是处于柜体之外出，增加了语音防误提示功能和过热报警功能。

抗干扰能力强：采用独特的抗干扰技术。

可靠性高：采用工业级电子元件。

三、技术指标1．断路器状态显示：断路器分、合闸，应为无源触点输入断路器合闸时，断路器常开触点闭合，红色模拟条发光断路器分闸时，断路器常闭触点闭合，绿色模拟条发光2．断路器位置显示：工作位置触点闭合时，显示断路器位于工作位置；试验位置触点闭合时，显示断路器位于试验位置；手车位于试验位置与工作位置之间时，发光管均发光；当手车移出开关柜时，发光管均不亮。

3．接地开关位置显示：无源接点输入闭合，显示接地开关合闸；无源接点输入断开，显示接地开关分闸4．弹簧储能显示：无源触点闭合，显示断路器已储能5．高压带电显示部分：LED启辉电压（KV）：额定相电压×0.15～0.65；闭锁启控电压（KV）：额定相电压×0.65；当带电显示器处于无电状态下，闭锁才可解除。

解除后，闭锁解除黄色指示灯亮。

6．加热除温控制部分：加热器电源：AC 220V控制方式：可带1-2路加热器，当环境湿度≥90%RH或温度低于1℃时，启动加热；当环境湿度≤75%RH或温度高于6℃时，停止加热，当环境温度≥40℃时，加热无条件退出。

若需手动加热时，按下加热器电源按钮，加热器加热；若无需手动加热时，再次按下加热器电源按钮，使其处于自动控制状态，加热器断电。

LN-6000系列开关柜智能操控装置说明书目录一、产品概述 (1)二、技术指标 (1)三、模拟显示部分 (2)四、外形尺寸、开孔尺寸及后端子 (4)五、显示与设置说明 (6)六、产品选型表 (9)七、运输与贮存 (9)八、保修期限及订货说明 (9)不会由于人为的误操作给您或您的单位带来不必要的损失。

如果您认为说明书中所述内容有任何不清楚或不妥之处，请您与我公司技术服务部取得联系，我们将竭诚为您服务。

如由于用户违规操作或以非正常方式使用本产品所造成的损失，本公司将不承担责任。

在此，感谢您选用本公司的产品。

一、产品概述LN6000开关柜操控装置功能强大，使用于3～35kV户内开关柜，中置柜、手车柜、固定柜、环网柜等多种开关柜。

具有动态一次模拟图、高压带电显示、自动加热除湿数值显示及控制、断路器分合状态指示、储能指示、接地开关状态指示、小车位置指示、分合闸回路完好指示、人体感应带电提示及柜内照明、语音防误提示等功能，可取代现有的一次回路模拟图、带电显示器、自动加热除湿控制器、断路器分合按钮等。

并且具有RS485通讯接口和MODBUS通讯协议，能够使开关柜进一步智能化、网络化、数字化，方便广大用户使用与操作。

二、技术指标工作温度：－20℃～＋65℃工作湿度：≤95％RH介质强度：≥AC2000V绝缘性能：≥100MΩ抗电磁干扰性能：符合IEC255－22的标准规定工作电压：AC85～265V/DC100～300V动态闪烁频率：1次/秒湿度测量范围：20％～99％RH温度测量范围：－20℃～＋80℃湿度测量精度：±3.0％RH触头/电缆头接头测温范围：-20℃～＋150℃温度测量精度：±1℃响应时间：≤2秒人体接近感应时间：≤3秒人体接近语音提示时间：0～29秒开关量输入端子和LED数码显示关联关系：动态配置通讯方式：RS485接口、MODBUS通讯协议通讯波特率：1200bps、2400bps、4800bps、9600bps可选数据格式：8个数据位、1个终止位、无奇偶校验三、模拟显示部分01断路器合指示02断路器分指示03(1)、03(2)工作位置指示04(1)、04(2)试验位置指示05接地开关合指示06接地开关分指示07储能指示08液晶显示界面09加热指示10带电显示及闭锁11操作键盘12储能旋钮13远方/就地转换开关14分/合闸转换开关15报警指示1.断路器状态显示断路器合闸并且分闸回路完好时，红色01模拟条发光；断路器分闸并且合闸回路完好时，绿色02模拟条发光；2.手车位置显示无源触点输入。

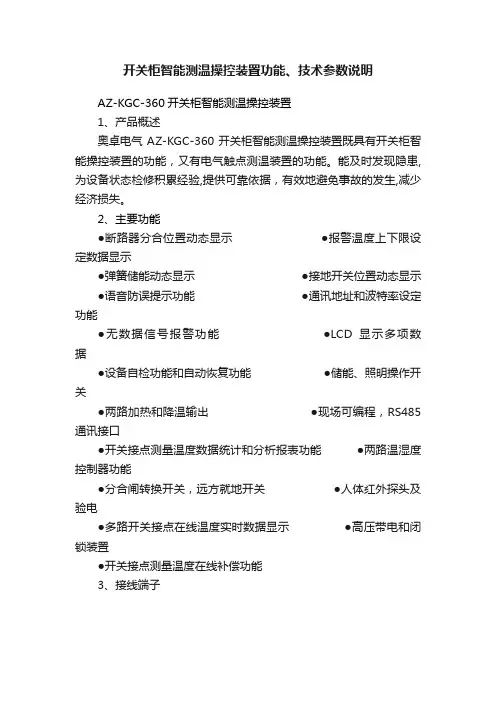

开关柜智能测温操控装置功能、技术参数说明
AZ-KGC-360开关柜智能测温操控装置
1、产品概述
奥卓电气AZ-KGC-360开关柜智能测温操控装置既具有开关柜智能操控装置的功能，又有电气触点测温装置的功能。

能及时发现隐患,为设备状态检修积累经验,提供可靠依据，有效地避免事故的发生,减少经济损失。

2、主要功能
●断路器分合位置动态显示●报警温度上下限设定数据显示
●弹簧储能动态显示●接地开关位置动态显示
●语音防误提示功能●通讯地址和波特率设定功能
●无数据信号报警功能●LCD显示多项数据
●设备自检功能和自动恢复功能●储能、照明操作开关
●两路加热和降温输出●现场可编程，RS485通讯接口
●开关接点测量温度数据统计和分析报表功能●两路温湿度控制器功能
●分合闸转换开关，远方就地开关●人体红外探头及验电
●多路开关接点在线温度实时数据显示●高压带电和闭锁装置
●开关接点测量温度在线补偿功能
3、接线端子
4、安装方式及开孔尺寸：。

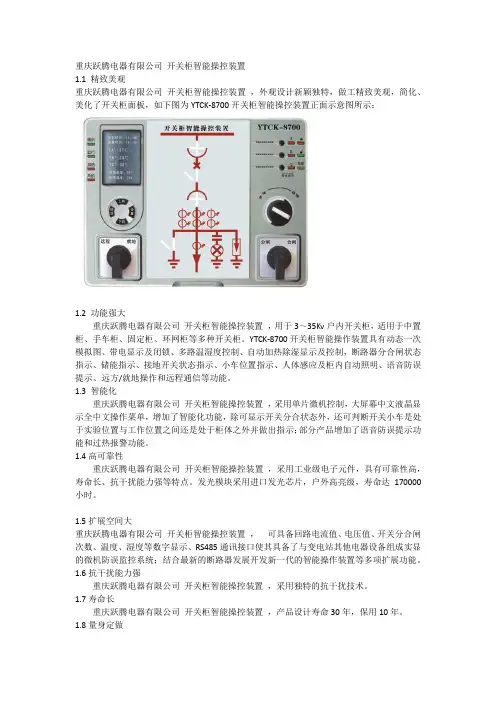

重庆跃腾电器有限公司开关柜智能操控装置1.1 精致美观重庆跃腾电器有限公司开关柜智能操控装置，外观设计新颖独特，做工精致美观，简化、美化了开关柜面板，如下图为YTCK-8700开关柜智能操控装置正面示意图所示：1.2 功能强大重庆跃腾电器有限公司开关柜智能操控装置，用于3～35Kv户内开关柜，适用于中置柜、手车柜、固定柜、环网柜等多种开关柜。

YTCK-8700开关柜智能操作装置具有动态一次模拟图、带电显示及闭锁、多路温湿度控制、自动加热除湿显示及控制，断路器分合闸状态指示、储能指示、接地开关状态指示、小车位置指示、人体感应及柜内自动照明、语音防误提示、远方/就地操作和远程通信等功能。

1.3 智能化重庆跃腾电器有限公司开关柜智能操控装置，采用单片微机控制，大屏幕中文液晶显示全中文操作菜单，增加了智能化功能，除可显示开关分合状态外，还可判断开关小车是处于实验位置与工作位置之间还是处于柜体之外并做出指示；部分产品增加了语音防误提示功能和过热报警功能。

1.4高可靠性重庆跃腾电器有限公司开关柜智能操控装置，采用工业级电子元件，具有可靠性高，寿命长、抗干扰能力强等特点。

发光模块采用进口发光芯片，户外高亮级，寿命达170000小时。

1.5扩展空间大重庆跃腾电器有限公司开关柜智能操控装置，可具备回路电流值、电压值、开关分合闸次数、温度、湿度等数字显示、RS485通讯接口使其具备了与变电站其他电器设备组成实显的微机防误监控系统；结合最新的断路器发展开发新一代的智能操作装置等多项扩展功能。

1.6抗干扰能力强重庆跃腾电器有限公司开关柜智能操控装置，采用独特的抗干扰技术。

1.7寿命长重庆跃腾电器有限公司开关柜智能操控装置，产品设计寿命30年，保用10年。

1.8量身定做重庆跃腾电器有限公司开关柜智能操控装置，根据用户不同要求，量身定做不同的功能组合。

重庆跃腾电器有限公司开关柜智能操控装置，YTCK-8700操控装置高压带电指示内部采用双回路设计，带电指示电路和验电接口电路相互独立，面板上的验电灯测试端，配套我公司的专用验电灯插入验电孔，可方便测试此路高压是否带电。
