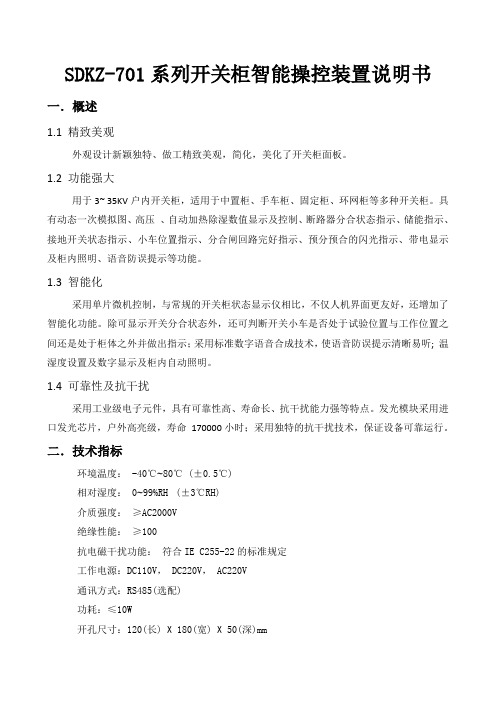

SDKZ-701系列开关柜智能操控装置说明书一．概述1.1 精致美观外观设计新颖独特、做工精致美观，简化，美化了开关柜面板。
1.2 功能强大用于3~ 35KV户内开关柜，适用于中置柜、手车柜、固定柜、环网柜等多种开关柜。
具有动态一次模拟图、高压、自动加热除湿数值显示及控制、断路器分合状态指示、储能指示、接地开关状态指示、小车位置指示、分合闸回路完好指示、预分预合的闪光指示、带电显示及柜内照明、语音防误提示等功能。
1.3 智能化采用单片微机控制，与常规的开关柜状态显示仪相比，不仅人机界面更友好，还增加了智能化功能。
除可显示开关分合状态外，还可判断开关小车是否处于试验位置与工作位置之间还是处于柜体之外并做出指示；采用标准数字语音合成技术，使语音防误提示清晰易听; 温湿度设置及数字显示及柜内自动照明。
1.4 可靠性及抗干扰采用工业级电子元件，具有可靠性高、寿命长、抗干扰能力强等特点。
发光模块采用进口发光芯片，户外高亮级，寿命170000小时；采用独特的抗干扰技术，保证设备可靠运行。
二．技术指标环境温度： -40℃~80℃ (±0.5℃)相对湿度： 0~99%RH(±3℃RH)介质强度：≥AC2000V绝缘性能：≥100抗电磁干扰功能：符合IE C255-22的标准规定工作电源：DC110V， DC220V， AC220V通讯方式：RS485(选配)功耗：≤10W开孔尺寸：120(长) X 180(宽) X 50(深)mm三．安装及接线3.1 主机尺寸图：开孔尺寸：120（长）X180（宽）X50（深）mm3.2 温湿度传感器尺寸图3.3 端子接线图四．面板符号说明4.1装置面板图B C闭锁解除0401060503②03①0708手动自动加热04②0901断路器合指示 06接地开关分指示 02断路器分指示 07储能指示03①、03②工作位置指示 08手动/自动加热控制按钮 04①、04②试验位置指示 09加热报警指示 05接地开关合指示 10 高压带电显示及闭锁五．主要功能说明5.1 动态显示5.1.1 断路器状态显示断路器合闸并且分闸回路完好时，红色01模拟条发光。
YT-K6系列开关柜智能操控装置技术说明书（V1.0版）邯郸市元泰电气技术服务有限公司1目录第一章简介 (2)1.1 概述 (2)1.2 功能表 (3)1.3 型号说明 (4)1.4 使用条件 (4)1.5 技术参数 (4)1.6 装置特点 (5)1.7 工作原理图 (7)第二章功能简介 (8)2.1 功能挃示图 (8)2.2 高压带电部分 (9)2.3 温湿度部分 (9)2.4 语音防误功能 (10)2.5 装置检验 (11)第三章尺寸和端子定义 (12)3.1 尺寸图 (12)3.2 端子定义 (13)附录1：典型一次接线方案图 (14)附录2：典型外部接线图 (15)附录3：相关配件说明 (16)附录4：服务挃南及订货须知 (18)2第一章简介本章概要介绍开关柜智能操控装置的特点、型号说明、技术参数、工作原理等：1.1 概述1.2 功能表1.3 型号说明1.4 使用条件1.5 技术参数1.6 装置特点1.7 工作原理图1.1 概述YT-K6系列开关柜智能操控装置是一种新型的多功能、高集成度、高智能化模拟动态挃示自动装置，集一次回路模拟图、开关状态、弹簧储能状态、断路器位置、接地刀状态、高压带电挃示、高压带电闭锁、语音报警等多种功能于一体，三排数码管显示，直观快捷，各种功能可灵活配置，用户选用时只要提供一次方案图即可。
可带RS485通讯，实现远程自动化管理。
本装置以一体化布局简易安装于3-35kV户内开关柜，适用于中置柜、手车柜、固定柜、环网柜等多种开关柜。
美化了面板结构，简化了现场接线，提高了安全性能。
1.2 功能表341.3 型号说明1（数码显示）；0（液晶显示） 1（带通讯）；0（不带通讯） 设计序号开关柜智能操控装置邯郸市元泰电气技术服务有限公司1.4 使用条件1.4.1 户内使用，并且室内通风良好； 1.4.2 海拔高度：≤2km ；1.4.3 环境温度：0℃～50℃，相对湿度：≤95%； 1.4.4 大气压力：80～110kPa ；1.4.5 周围介质无导电尘埃、导致金属或绝缘损坏的腐蚀性气体、霉菌等。
XY-802开关柜智能操控装置（新型铁壳操控）使用说明书上海贤业电气自动化设备有限公司1）电力柜进行耐高压测试时，请将仪表后端的高压带电显示输入端子（38、39、40、41号接线端）拔出。
2）接插温湿度传感器接插件时，不要野蛮拉拽，以免损坏接插件。
本仪表符合IEC255－22的标准规定，合理的仪表布线可使仪表工作更稳定可靠。
信号线应尽量短或避开动力线进行布置；如柜内电磁干扰比较严重或动力线较多时，请采用屏蔽线作为传感器线进行连接，可减少干扰。
使用净化电源供电可取得更好的工作效果。
3）严禁摔打、敲击、剧烈振动本产品，以免损坏产品内部器件；仔细核对接线，避免错误接线带来的仪表烧毁。
4）产品运输时，请采用原包装，以免造成机械损坏。
5）产品不使用时，请注意防潮；请勿堆高、重压。
6）产品出现问题时，未经许可拆卸仪表或更换仪表内部器件的，不予以保修。
7）使用本产品前，请仔细阅读本说明书内容；设计部门人员请注重阅读技术参数、电气接线图及安装与接线部分内容。
8）产品通电使用前，请务必检查供电电源的接线。
9）请妥善保管好本产品说明书，并确保交付到最终使用客户手中。
上海贤业电气XY-802数码管操控装置是根据当前中压系统开关柜技术发展而设计开发的一种新型的模块化、智能型的操作测量显示装置。
该系列产品集主回路模拟指示、带电指示及闭锁、验电功能、温湿度液晶实时显示、自动加热除湿控制、自动排风降温控制、断路器分合闸状态指示、储能、接地开关指示、手车位置指示、智能防误语音提示、储能选择、远程就地切换、分闸合闸操作等功能于一体，可根据需要选配。
该产品以一体化布局配套装备于开关柜，将简化开关柜的面板结构设计，美化开关柜的面板布局，完善并提升开关状态的指示功能和安全性能。
该产品适用于3~40KV户内的开关柜、中置柜、手车柜、固定柜、环网柜等多种开关柜。
符合IEC255-22标准。
主要技术特性1. 使用环境a) 温度：周围空气温度上限为+65℃，且24h内的平均值不超过+35℃；周围空气温度下限为-40℃。
使用说明书厦门市立林智能网络有限公司2005年1月目录1．系统功能和组成 (3)2．出口控制机 (3)2．1 出口控制机的工作原理 (3)2．2 出口控制机的结构和技术指标 (3)2．2．1 出口控制机的结构 (3)2．2．2出口控制机的技术指标 (3)3．出口控制机的现场安装 (4)3．1 设备安装前的准备 (4)3．2 出口控制机的安装 (5)3．2．1机箱的安装 (5)3．2．2 出口控制机系统接线 (6)3．3 出口控制机的调测 (9)3．3．1 出口控制机单机调试 (9)3．3．2 出口控制机联机调试 (9)3．4 出口控制机的操作 (10)4. 出口控制的维护故障排除 (10)4．1 出口控制机的正常护理 (10)4．2 出口控制机的故障排除 (10)4．3 使用过程中的注意事项 (11)智能停车场管理系统现代社会的发展为树立良好的企业形象，对管辖小区以及各种停车场进行系统的现代化管理和规范合理的收费，已经广泛的采用智能电动路闸和电脑收费来取代落后的手动路闸和人工收费，对出入车辆进行高效管理。
本公司集多年专业从事研制车场路桥收费系统的经验及国外同类产品之优点，采用先进的单片机控制，从高标准，高可靠，高安全的角度出发，研制出新一代智能化停车场管理收费系统。
具有车辆进出场电脑管理；手控、遥控、防砸车自动落闸；电脑收费系统等功能。
适合于花园别墅小区、企事业单位车辆进出管理及车场路桥收费系统等领域使用。
1．系统功能和组成●停车场管理系统作用；智能卡月租停车管理；纸票临时停车管理；POS收银机“不死机”收费；数字道闸智能控制车辆进出场和三级防砸车功能；灵活实用的收费标准设定。
●系统组成主要由入口控制机，出口控制机，数字道闸，数字车辆检测器，系列远距离读卡系统，停车场收费系统，LNPHOTO-CP/REG图像对比/车牌识别系统等2．出口控制机出口控制机主要是停车场出口的读卡自助终端，持卡车主在出口控制机上感应读卡自助出场。

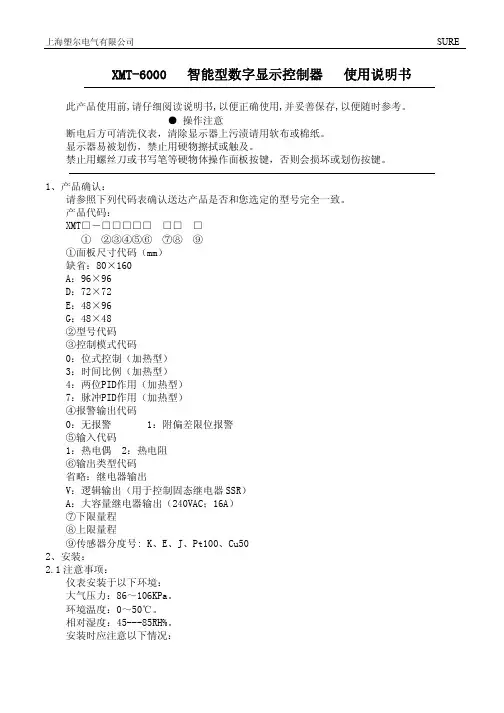

XMT-6000 智能型数字显示控制器 使用说明书此产品使用前,请仔细阅读说明书,以便正确使用,并妥善保存,以便随时参考。
● 操作注意断电后方可清洗仪表，清除显示器上污渍请用软布或棉纸。
显示器易被划伤，禁止用硬物擦拭或触及。
禁止用螺丝刀或书写笔等硬物体操作面板按键，否则会损坏或划伤按键。
1、产品确认：请参照下列代码表确认送达产品是否和您选定的型号完全一致。
产品代码：XMT□－□□□□□ □□ □① ②③④⑤⑥ ⑦⑧ ⑨①面板尺寸代码（mm）缺省：80×160A：96×96D：72×72E：48×96G：48×48②型号代码③控制模式代码0：位式控制（加热型）3：时间比例（加热型）4：两位PID作用（加热型） 7：脉冲PID作用（加热型）④报警输出代码0：无报警 1：附偏差限位报警⑤输入代码1：热电偶 2：热电阻⑥输出类型代码省略：继电器输出V：逻辑输出（用于控制固态继电器SSR）A：大容量继电器输出（240VAC；16A）⑦下限量程⑧上限量程⑨传感器分度号: K、E、J、Pt100、Cu502、安装：2.1注意事项：仪表安装于以下环境：大气压力：86～106KPa。
环境温度：0～50℃。
相对湿度：45---85RH%。
安装时应注意以下情况：环境温度的急剧变化可能引起的结露。
腐蚀性、易燃气体。
直接震动或冲击主体结构。
， 水、油、化学品、烟雾或蒸汽污染。
过多的灰尘、盐份或金属粉末。
空调直吹。
阳光的直射。
热辐射积聚之处。
2.2安装过程⑴按照盘面开孔尺寸在盘面上打出用来安装仪表的矩形方孔。
多个仪表安装时,左右两孔间的距离应大于25mm；上下两孔间的距离应大于30mm。
⑵将仪表嵌入盘面开孔内。
⑶在仪表安装槽内插入安装支架。
⑷推紧安装支架，使仪表与盘面结合牢固，收紧螺丝。
2.3尺寸： 外形与盘面开孔尺寸表： 单位：mm2.4主要技术性能：1）测量精度：＜0.5%FS ±1dig 。

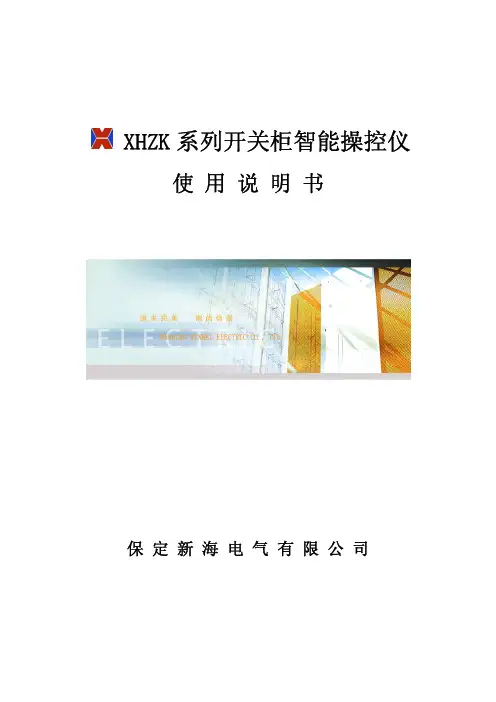

使用说明书保定新海电气有限公司XHZK系列开关柜智能操控仪该产品主要针对6KV、10KV、35KV等电压等级开关柜设计研制的专用新一代产品。
主要功能有开关柜一次回路模拟图（包括开关分/合闸指示，工作/试验位置指示，接地刀位置指示），温湿度自动控制，语音防误，高压带电指示及RS485通讯接口。
该产品采用独特的抗干扰技术，采用军工级元器件，可靠性高，是新一代开关柜之必备产品。
产品采用单片机控制，增加了智能化功能，除有显示开关柜一次回路模拟图功能外，还可判断指出开关手车是处于实验位置与工作位置之间、还是处于柜体之外，增加了语音防误功能和过热报警功能。
还可根据用户不同要求，设计不同的功能组合。
同时该产品外观精致，简化和美化了开关柜面板布局。
该产品具有温湿度数字显示，柜内照明功能，RS485通讯接口，使其具备了与变电站其它设备组成为微机防误监控系统的功能。
◎工作电源：220V AC（220V DC、110V AC、110V DC可选）±10%◎环境要求：温度-10℃～50℃，相对湿度≤95%RH◎功耗：＜10W◎绝缘阻抗：≥100MΩ，500V DC◎隔离耐压：AC2000V漏电流0.5mA1分钟◎冲击耐压：5KV(峰值)1.2/50μs◎抗电磁干扰性能：符合IEC255-22标准规定◎脉冲干扰：能承受IEC255-22-1规定衰减震荡脉冲干扰◎电磁场辐射：能承受IEC255-22-3规定辐射干扰◎快速瞬变干扰：能承受IEC255-22-4规定三级瞬变干扰◎能承受一级震动响应，一级冲击响应XHZK-□-□-□-□产品供电：P4.AC220V P5.DC220V0：模拟图显示+带电显示+智能语音提示+分合闸、储能按钮+就地/远方转换开关+柜内照明开关1：模拟图显示+带电显示+智能语音提示附加功能：T：一路温度R：一路湿度TR:一路温湿度2TR:两路温湿度0：不带数显E：带数码显示产品型号断路器状态显示：（1）断路器状态显示指示（无源触点输入）断路器合闸时，合闸触点闭合，红色垂直模拟条亮；断路器分闸时，分闸触点闭合，绿色侧斜模拟条亮。
TCC-CK201系列开关柜智能操控装置目录一、 产品概述二、 性能特点三、 技术指示四、 安装方式与接线图五、 典型设计图六、 售后服务一、产品概述开关柜智能操控装置功能强大，用于3-35kV户内开关柜，适用于中置柜、手车柜、固定柜、环网柜等多种开关柜，可以取代传统开关柜的一次回路模拟、带电显示器、自动加热除湿控制器等元件，具备了断路器分合闸状态指示、储能指示、接地开关指示、手车位置指示、智能语言防误提示、高压带电指示、柜内照明及RS485通讯接口等多项功能。
二、性能特点一次模拟图显示高压带电显示及闭锁输出智能语言防误提示温湿度控制通讯功能RS485三、技术指示1、工作电源：AC/DC220V±10% 50HZ2、工作环境：温度-20~70℃；相对湿度≤95%RH；海拔3000m3、测量范围及精度：温度：测量范围-20~99℃；测量精度±1℃凝露：测量范围60%RH~99%RH；测量精度±5%RH4、介质强度：外壳与端子间大于AC2000V5、抗电干扰：符合IEC255-22标准6、绝缘性能：外壳与端子间大于100MΩ7、模拟指示说明：断路器状态指示（无源触点输入）合闸时，合闸触点闭合，红色模拟条亮；分闸时，分闸触点闭合，绿色模拟条亮。
断路器位置指示（无源触点输入）工作位置闭合时，红色模拟条亮；实验位置闭合时，绿色模拟条亮。
弹簧储能指示（无源触点输入）触点闭合，红色弹簧符号亮，表示已储能；触点断开，绿色弹簧符号亮，表示未储能。
接地闸刀位置指示（无源触点输入）触点闭合，红色模拟条亮，表示接地合闸；触点断开，绿色模拟条亮，表示接地断开。
注：失电状态下发光指示均不亮，接点信号来自断路器的辅助接点。
8、高压带电指示部分LED启辉电压(KV)：母线电压x 0.15~0.65闭锁启控电压(KV)：母线电压x 0.659、温、湿度控制部分传感器数量：两路凝露，两路温度逻辑关系：当温度≤5℃或湿度≥93%RH时启动加热(两路加热)，当温度≥15℃时停止加热；当温度≥40℃时系统强制停止加热，过热指示灯亮,过热输出接点闭合。
ED9500系列开关柜智能操控装置系列●产品概述开关柜智能操控装置功能强大，用于3-35kv户内开关柜，适用于中置柜、手车柜、固定柜、环网柜等多种开关柜。
可取代现有的一次回路模拟、带电显示器、自动加热除湿控制器、断路器分合闸按钮等元件，具备了断路器分合闸状态指示、储能指示、接地开关指示、手车位置指示、智能语音防误指示、高压带电显示、综合电力参数显示、人体感应等功能及RS485通信接口等多项功能。
●功能本产品采用性能优良的单片机控制，与传统开关状态指示仪相比，增加了智能化功能，除可显示开关分合状态外，还可判断指出开关手车是处于试验位置与工作位置之间，或处于柜体之外，同时增加了语音防误提示功能、数字仪表功能和过热报警等功能。
高可靠性：采用工业级电子元件。
搞干扰能力强；采用独特的软硬件搞干扰技术。
寿命长：产品设计寿命30年，保用10年，量身订做：根据用户不同要求，进行不同的功能组合设计。
本产品外观精致、美观，极大地简化、美化了开关柜的面板。
其次，本产品还具备了温湿度、电压、电流、有功功率、无功功率等综合电力参数测量及显示功能，人体感应柜内照明功能，以及RS485通讯接口，可实现综合自动化系统组网功能。
●技术指标1、断路器状态显示断路器分、合闸，应为无源触点输入断路器合闸时，断路器常开触点闭合，红色模拟条发光断路器分闸时，断路器常闭触点闭合，绿色模拟条发光2、断路器位置显示工作位置触点闭合时，显示断路器位于工作位置；试验位置触点闭合时，显示断路器位于试验位置；手车位于试验位置与工作位置之间时，发光管均不发光，表示手车已断电3、接地开关位置显示无源接点输入闭合，显示接地开关合闸；无源接点输入断开，显示接地工关分闸。
4、弹簧储能晃示无源触点闭合，显示断路器已储能5、高压带电指示部分LED启辉电压（KV）：额定相电压×0.15-0.65;闭锁启控电压（KV）：额定相电压×0.65；当带电显示器处于无电状态下，闭锁才可解除，解除后，闭锁银除后，绿色指示灯亮。
DYK8000开关柜智能操控装置说明书一、产品概述开关柜智能操控装置功能强大：有带电显示、温湿度数字显示、自动加热除湿控制，断路器分合闸状态指示;储能、接地开关指示;小车位置指示;一次回路模拟图及分合闸闪烁指示：语音防误提示：RS485通讯接口功能等。
二、功能特性开关柜智能操控装置具有RS485通讯接口，可与上位机的组态软件实时通讯，使用户在值班室就能及时得到现场的开关柜状态和温湿度数据，以便统计和分析。
人体感应带电提示、语音防误提示、带电闭锁、自动加热除湿，大大增加了装置的安全性能。
开关柜智能操控装置还具有电力参数测量，包括电流、电压、有功功率、无功功率显示等功能，给用户提供足够的信息量。
集多种功能于一身，可取代现有的许多功能单一的测控装置。
精心的电路设计、工业级的电子元器件选用、严格的整机带电老化和出厂测试、及时周到的售后服务等措施确保产品的长期可靠性。
三、产品优势DYK8000系列开关柜智能操控装置是一种新型的集多功能开关模拟显示、温湿度数据显示、多参数监控于一体的高度集成化装置，可用于各种电压等级的开关柜，包括中置柜、手车柜、固定柜、环网柜等多种柜体。
开关柜智能操控装置具有动态一次模拟图、柜内温湿度显示、高压带电提示、自动除湿等功能，特别是其中应用了本公司自主知识产权的热故障预警系统技术——以无线传输的方式将柜内各触头、母排及电缆头的温度采集到主机上面，通过液晶屏显示出来，同时设置了温湿度和温升的超限报警等独特功能，为同行业类似产品所不及。
四、技术参数1、电源：AC220V±10% 50Hz DC220V DC110V2、工作环境：-20℃～+60℃3、控制精度:温度±2℃湿度±5%RH4、通讯：RS485 波特率96005、抗电强度:外壳与端子间大于AC2000V6、绝缘性能：外壳与端子间大于100MΩ7、抗干扰:符合GB/T17626.8-1998标准8、抗震性:10～55～10 Hz 2g 1 min9、外形及开孔尺寸：外形尺寸 230×178×72开孔尺寸 220×165五、型号定义D Y K 8 0 0 0- ( ) ( )D Y K 8 0 0 0 [产品型号：智能操控系统]- ( ) [温湿度测量数路：1-1路温湿度测量 2-2路温湿度测量 ]( ) [通讯：空-无通讯功能 R-RS485（选项）]六、安装注意要点1.当不需要某一功能或某些功能时，应空接相应端子;但当需要某功能时，必须接满相应端子(例如：当需动态显示手车状态时必须把工作位置、实验位置信号均接入装置)。
科越集团TY150系列开关柜智能操控装置产品说明书（2011-7）地址：合肥市高新技术开发区习友路1689号电话：0551-******* 5377011 邮编：230088网址：安徽同一电力科技有限公司ANHUI TONGYI ELETRONICS TECHNOLOGY CO．，LTD.☆应用范围该产品广泛应用于电力行业中各种高压开关柜中，以一体化布局配套装置于开关柜面板中，具有占用盘面体积小、布局合理等优点。
大大简化了开关柜的面板结构设计，美化了开关柜的面板布局，完善了开关状态的指示功能和安全性能。
☆功能说明该产品具有LCD液晶显示、语音防误提示、动态模拟图、开关状态、断路器位置、接地闸刀位置、弹簧储能状态、高压带电指示、高压带电闭锁以及自动（手动）加热除湿控制、温度控制、加热器故障、超温报警指示、远方/就地、柜内照明、人体感应、预分预合闪光指示、红外测温（选项）、电力综合参数测量（三相电压、电流、频率、功率因数、有功功率、无功功率、有无功电度，此功能为选项）等诸多功能于一体。
☆主要技术指标▲电源：AC/DC220V±10% 50Hz或DC200-300V▲使用环境：温度-20～50℃相对湿度≤93%RH▲功耗：<10W▲控制输出：AC220V 3A常开、无源▲报警输出：AC220V 3A常开、无源▲绝缘强度：各带电部分对地，不小于100MΩ▲介质强度：电源对外壳50Hz AC2000V lmin▲抗振：20m/s2，10 Hz～150Hz，3min工作正常▲外形尺寸：230mmx178mmx60mm(长x高x深)☆型号说明☆使用说明1、安装该产品采用嵌入式安装，开孔尺寸220mm×165mm。
2、模拟指示说明：断路器状态指示（无源接点输入）：合闸时，合闸触点闭合，红色模拟条亮；分闸时，分闸触点闭合，绿色模拟条亮。
断路器位置指示（无源接点输入）：工作位置触点闭合时，红色垂直模拟条亮；实验位置触点闭合时，绿色水平模拟条亮。
LN-6000系列 开关柜智能操控装置 说明书 2
目 录 一、产品概述 ................................................. 1 二、技术指标 ................................................. 1 三、模拟显示部分 ............................................. 2 四、外形尺寸、开孔尺寸及后端子 ............................... 4 五、显示与设置说明 ........................................... 6 六、产品选型表 ............................................... 9 七、运输与贮存 ............................................... 9 八、保修期限及订货说明 ....................................... 9
敬请用户在使用本产品之前详细阅读本说明书中的全部内容，以确保本装置不会由于人为的误操作给您或您的单位带来不必要的损失。如果您认为说明书中所述内容有任何不清楚或不妥之处，请您与我公司技术服务部取得联系，我们将竭诚为您服务。如由于用户违规操作或以非正常方式使用本产品所造成的损失，本公司将不承担责任。在此，感谢您选用本公司的产品。 1
一、产品概述 LN6000开关柜操控装置功能强大，使用于3～35kV户内开关柜，中置柜、手车柜、固定柜、环网柜等多种开关柜。具有动态一次模拟图、高压带电显示、自动加热除湿数值显示及控制、断路器分合状态指示、储能指示、接地开关状态指示、小车位置指示、分合闸回路完好指示、人体感应带电提示及柜内照明、语音防误提示等功能，可取代现有的一次回路模拟图、带电显示器、自动加热除湿控制器、断路器分合按钮等。并且具有RS485通讯接口和MODBUS通讯协议，能够使开关柜进一步智能化、网络化、数字化，方便广大用户使用与操作。
二、技术指标 工作温度：－20℃～＋65℃ 工作湿度：≤95％RH 介质强度：≥AC2000V 绝缘性能：≥100MΩ 抗电磁干扰性能：符合IEC255－22的标准规定 工作电压：AC85～265V/DC100～300V 动态闪烁频率：1次/秒 湿度测量范围：20％～99％RH 温度测量范围：－20℃～＋80℃ 湿度测量精度：±3.0％RH 触头/电缆头接头测温范围：-20℃～＋150℃ 温度测量精度：±1℃ 响应时间：≤2秒 人体接近感应时间：≤3秒 人体接近语音提示时间：0～29秒 开关量输入端子和LED数码显示关联关系：动态配置 通讯方式：RS485接口、MODBUS通讯协议 通讯波特率：1200bps、2400bps、4800bps、9600bps可选 数据格式：8个数据位、1个终止位、无奇偶校验 2
三、模拟显示部分 01断路器合指示 02断路器分指示 03(1)、03(2)工作位置指示 04(1)、04(2)试验位置指示 05接地开关合指示 06接地开关分指示 07储能指示 08液晶显示界面 09加热指示 10带电显示及闭锁 11操作键盘 12储能旋钮 13远方/就地转换开关 14分/合闸转换开关 15报警指示
1.断路器状态显示 断路器合闸并且分闸回路完好时，红色01模拟条发光； 断路器分闸并且合闸回路完好时，绿色02模拟条发光； 3
2.手车位置显示 无源触点输入。 工作位置触点闭合时，红色03(1)、03(2)垂直模拟条发光，显示断路器位于工作位置。 试验位置触点闭合时，绿色04(1)、04(2)水平模拟条发光，显示断路器位于试验位置。 手车位于试验位置与工作位置之间时，发光条03(1)、03(2)、和04(1)、04(2)同时闪烁。 手车移出开关柜时，红色03(1)、03(2)和绿色04(1)、04(2)发光条均不发光，表示手车已断电。 3.接地开关位置显示 无源接点输入闭合，红色05垂直模拟条发光，显示接地开关合闸。 无源接点输入断开，绿色06水平模拟条发光，显示接地开关分闸。 4.弹簧储能显示 无源触点闭合， 07指示灯发红光，显示断路器已储能。 无源触点断开， 07指示灯发绿光，显示断路器未储能。 5.带电显示及闭锁功能 LED启辉电压（KV）：额定相电压×（0.15～0.65） 闭锁启控电压（KV）：额定相电压×0.65 当三相同时不带电时，闭锁解除灯亮，启动电磁锁动作。 6.自动加热除湿控制及温湿度数字显示功能 可带2路温湿度传感器 可显示现场的温湿度数值，并且用户可根据需要自行的设置加热/除湿/排风输出的上下限。 当环境湿度大于所设定湿度上限值或其温度小于所设定温度的下限值时，启动加热，湿度小于所设定湿度的下限值或温度大于所设定温度的上限值时，停止加热。 当环境温度≥40℃时，无条件停止加热，防止过热损伤。 7.人体感应探头 当有人站在柜前停留时，语音报警（本柜主回路已带电）同时自动点亮液晶背光。 8.智能语音防误提示功能 当断路器合闸状态，误将小车从试验位置推至工作位置时，语音提示“请分断路器”。 接地开关合闸状态，误将小车从试验位置推至工作位置时，语音提示“请分接地开关”。 4
断路器合闸状态、接地开关合闸状态，误将小车从试验位置推至工作位置时，语音提示“请分断路器、请分接地开关”。 当柜体主回路送电时，柜前有人停留时，语音提示“本柜主回路已带电”。 9.操作开关 装置面板上设有分闸/合闸转换开关（或按钮）、远方/就地转换开关、储能开关，方便用户操作。用户可根据自己的需要，在装置上安装其它类型的开关。 10.通讯功能 RS485接口，通信波特率最高达9600bps，可用于读取装置内部数据和设置定值。 11.温湿度传感器断线报警功能 当A路温湿度传感器没有接触好，温度显示———、湿度显示———； 当B路温湿度传感器没有接触好，温度显示———、湿度显示———； 12.柜内照明功能 按“照明键”可点亮柜内照明灯，再按一次切断柜内照明灯。照明输出长期为无源常开点。
四、外形尺寸、开屏尺寸及后端子 1）外形尺寸
安装方法及简单测试方法 本产品为嵌入式结构，只要在开关柜上开好孔，再将其固定在面板上即可。 按端子图接好线并检查无误后通上电源。 将开关量输入端短接，检查其功能是否正常。 温湿度控制功能，用嘴对传感器吹气，至加热指示灯亮，加热输出端就为
短路状态，此时可以用万用表检测。 5
带电显示器输入端分别接上高压带电传感器；高压带电时，对应带电指示灯亮；全不带电时，闭锁解除指示灯亮。 2）开屏尺寸（249㎜×173㎜）
3）后端子 HE-6000开关柜智能操控后端子图（标准出线柜后端子图） 6
五、显示与设置说明 数据显示屏将显示测量到的数据。a、b两路自动循环显示时，开关柜智能操控装置出厂默认为5秒翻动一屏 1.显示 1）温湿度显示： 温湿度显示：A路温度21℃，湿度68%；B路温度20℃，湿度69%
A路显示界面 第一行显示的数据为,A路传感器所监测的环境温度为“21℃”。 第二行显示的数据为,A路传感器所监测的环境湿度为“68%RH”。 温湿度显示“--”表示温湿度监测不到或温湿度故障。 “停止加热”字样表示加热控制方式为停止加热。 B路显示界面 第一行显示的数据为,B路传感器所监测的环境温度为“20℃”。 第二行显示的数据为,B路传感器所监测的环境湿度为“69%RH”。 温湿度显示“--”表示温湿度监测不到或温湿度故障。 “停止加热”字样表示加热控制方式为停止加热。 2.设置说明 按设置键进入设置菜单,其中有一位数据在闪烁表示该位数据被选中，按设置键来改变闪烁位，按、键改变被选中数据值（密码为01），当密码正确按设置键进入第一屏，密码错误无法进入设置屏。 7
1）第一屏：设置温度上、下限数据屏 如下图2： 设置温度的上限为15℃，下限为05℃； “15”表示停止加热的温度上限，最大值40℃，最小值大于温度下限5℃; “5” 表示启动加热的温度下限；最小值-40℃，最大值小于温度上限5℃。 通过按设置键选中数字位，按、键改变所要设定数字，按设置键存储数据，按键进入下一屏。 2）第二屏：设置湿度上、下限数据屏 如下图3： 设置湿度度的上限为90%RH，下限为70%RH； “90”表示启动加热的湿度上限，最大值为95% RH，最小值大于湿度下限5%RH； “70”表示停止加热的湿度下限，最大值小于湿度下限5%RH； 通过按设置键选中数字位，按、键改变所要设定数字，按设置键存储数据，按键进入下一屏、按键进入上一屏。
3）第三屏：设置排风上、下限数据屏。通讯地址及波特率 如下图4： 设置排风的上限为40℃，下限为35℃； “40”表示启动排风的温度上限，最大值125℃，最小值大于排风下限5℃； “35”表示停止排风的温度下限，最大值小于排风下限5℃； 通过按设置键选中数字位，按、键改变所要设定数字，按设置键存储数据，按键进入下一屏、按键进入上一屏。
4）第四屏：设置通讯地址屏。 如下图： 地址
00为通讯地址 通讯地址范围：01-254 通过按设置键选中数字位，按、键改变所要设定数字，按设置键存储数据，
