[整理]【开关柜智能操控装置】.

XY-802开关柜智能操控装置（新型铁壳操控）使用说明书上海贤业电气自动化设备有限公司1）电力柜进行耐高压测试时，请将仪表后端的高压带电显示输入端子（38、39、40、41号接线端）拔出。

2）接插温湿度传感器接插件时，不要野蛮拉拽，以免损坏接插件。

本仪表符合IEC255－22的标准规定，合理的仪表布线可使仪表工作更稳定可靠。

信号线应尽量短或避开动力线进行布置；如柜内电磁干扰比较严重或动力线较多时，请采用屏蔽线作为传感器线进行连接，可减少干扰。

使用净化电源供电可取得更好的工作效果。

3）严禁摔打、敲击、剧烈振动本产品，以免损坏产品内部器件；仔细核对接线，避免错误接线带来的仪表烧毁。

4）产品运输时，请采用原包装，以免造成机械损坏。

5）产品不使用时，请注意防潮；请勿堆高、重压。

6）产品出现问题时，未经许可拆卸仪表或更换仪表内部器件的，不予以保修。

7）使用本产品前，请仔细阅读本说明书内容；设计部门人员请注重阅读技术参数、电气接线图及安装与接线部分内容。

8）产品通电使用前，请务必检查供电电源的接线。

9）请妥善保管好本产品说明书，并确保交付到最终使用客户手中。

上海贤业电气XY-802数码管操控装置是根据当前中压系统开关柜技术发展而设计开发的一种新型的模块化、智能型的操作测量显示装置。

该系列产品集主回路模拟指示、带电指示及闭锁、验电功能、温湿度液晶实时显示、自动加热除湿控制、自动排风降温控制、断路器分合闸状态指示、储能、接地开关指示、手车位置指示、智能防误语音提示、储能选择、远程就地切换、分闸合闸操作等功能于一体，可根据需要选配。

该产品以一体化布局配套装备于开关柜，将简化开关柜的面板结构设计，美化开关柜的面板布局，完善并提升开关状态的指示功能和安全性能。

该产品适用于3~40KV户内的开关柜、中置柜、手车柜、固定柜、环网柜等多种开关柜。

符合IEC255-22标准。

主要技术特性1. 使用环境a) 温度：周围空气温度上限为+65℃，且24h内的平均值不超过+35℃；周围空气温度下限为-40℃。

万科特高压开关柜智能操控装置说明书摘要：一、万科特高压开关柜智能操控装置概述二、主要功能与特点1.实时动态显示一次模拟图2.电力综合参数测量3.人体感应照明及提示、智能语音防误提示4.具有标准RS485 通讯接口5.温湿度显示及其控制6.高压带电显示及验电核相，高压带电闭锁控制三、应用场景与安装方式四、产品优势与特点1.显示直观、操作方便2.信息丰富、人机对话3.改善开关柜主界面的美观4.避免操作者误操作5.改善操作者劳动强度五、使用注意事项正文：一、万科特高压开关柜智能操控装置概述万科特高压开关柜智能操控装置是一种新型、多功能、智能化模拟动态指示装置，适用于3 至10KV 户内各中置柜、手车柜、固定柜、环网柜等多种开关柜。

该装置集多功能开关模拟显示、温湿度数据显示、多参数监控于一体，为用户提供更加直观、方便、安全的操作体验。

二、主要功能与特点1.实时动态显示一次模拟图：开关柜智能操控装置能够实时动态显示一次模拟图，包括断路器储能状态、开关分合状态、小车位置判断与指示、接地开关分合状态等，方便用户了解开关柜运行状况。

2.电力综合参数测量：装置能够对三相电压、电流、功率因数、有功功率计量、无功功率计量等电力综合参数进行实时测量，为用户提供准确、实时的数据参考。

3.人体感应照明及提示、智能语音防误提示：开关柜智能操控装置配备了人体感应照明功能，能够在用户靠近时自动点亮照明，提供更好的操作视线。

同时，智能语音防误提示功能能够在用户操作过程中进行语音提示，有效避免误操作。

4.具有标准RS485 通讯接口：装置具有标准RS485 通讯接口，能够与上位机进行数据通讯，实现远程监控、数据采集等功能。

5.温湿度显示及其控制：开关柜智能操控装置能够实时显示柜内温湿度，并通过自动除湿功能保持柜内湿度在适宜范围内，确保开关柜内部设备正常运行。

6.高压带电显示及验电核相，高压带电闭锁控制：装置能够进行高压带电显示及验电核相，通过高压带电闭锁控制功能，有效防止误操作导致的安全事故。

开关柜智能操控装置开关柜智能操控装置————BTZ-CK2700一、产品功能特点1、功能强大智能化：用于3－35kV户内开关柜，智能化程度高，不仅可以显示开关分合状态，还可判断手车位置是处于实验位置与工作位置之间还是处于柜体之外,并做出指示。

具备分合闸回路电压监测、过热告警、智能语音防误提示和温湿度测量及显示等多功能一体.2、抗干扰能力强，采用了先进的软硬件抗干扰技术。

3、采用大屏幕图形点阵LCD液晶显示，方便用户数据浏览、观测和参数设置。

4、高可靠性，采用工业级32位CPU作为装置系统的核心，极大提高了系统的稳定性。

5、外观设计独特、做工精致美观、美化了开关柜面板。

6、量身定做，根据用户不同的设计要求，量身定做不同的功能组合。

一、技术参数1、电源: AC220V、DC220V2、工作环境: －10℃~+70℃3、控制范围: 温度0℃~+99℃，湿度0%RH~99%RH4、测量控制: 温度±1℃，湿度±3%RH.5、通讯: RS485接口，MODBUS规约，波特率出厂可设定，默认为1200，否则用户订货时要说明。

6、功耗: 10W，电压回路功耗：≤15V A7、抗电强度: ≥AC2000V8、绝缘性能: ≥100MΩ9、抗干扰: 符合GB/T17626.8-1998标准.三、安装方式1、仪器的安装方式:嵌入式2、仪器的外形尺寸图及开孔尺寸图(单位:mm)开孔尺寸：220长*165宽外型尺寸：238长*179宽*75高3、传感器的安装方式：复合式1）采用35mm导轨式安装或螺丝固定.2）采用固定式安装(孔距37mm,孔径4mm)3）温湿度传感器与仪器的连线采用USB接口插件方式连接.复合式传感器外形尺寸四、仪表基本功能介绍1、面板功能显示说明(注:图中编号是为了说明版面的指示功能,实际仪器上无编号)01 断路器合闸指示02 断路器分闸指示03①、03②工作位置指示04①、04②试验位置指示05 接地开关合指示06 接地开关分指示07 储能指示08 带电指示(A B C)三相09 闭锁指示10 加热除湿指示(双温双湿) 11 液晶显示屏、功能按键12 人体感应探头13 远方/就地操作开关14 语音提示15 储能转换开关16 分闸/合闸开关2、端子接线图1、断路器合2、断路器分3、试验位置4、工作位置5、接地位置6、储能7、公共端8、空9、10、断路器合闸电压11、12、断路器分闸电压19、20 排风输出21、22 交流电源输入（AC220V）23、24 交直流电源输入（装置电源）25、A相带电传感器输入26、B相带电传感器输入相27、C相带电传感器输入相带28、接地29、30、电磁闭锁输出31、32、照明输出33、34、预留备用35、36、RS485接口37、38、温湿度传感器五、按键功能描述“确认”键：进入阴影覆盖的菜单项.“取消”键：返回上一级菜单.“下”键：阴影条向右移位.“上”键：通常用于菜单滚屏，阴影向下移动,当用于设定参数时,按“上”键进行0~9之间的数值设定.复合键功能描述同时按下“确认”键和“取消”键时，装置复位.注: 液晶屏最下方是有效键区域，有效键区指示当前页面下可以执行操作的按键，有效键之外的任何按键按下时系统均不响应。

开关柜智能操控装置概述在现代工业生产和电力系统中，开关柜作为重要设备被广泛应用于控制电力传输和保护系统的安全稳定运行。

随着科技的不断发展，传统的开关柜操作方式已经无法满足现代化生产的需求，迫切需要智能操控装置的应用。

智能操控装置的作用开关柜智能操控装置是一种集成了传感器、控制芯片和通信模块的设备，通过采集和分析电力系统的数据信息，实现对开关柜的自动化操控和远程监控。

它可以提高设备运行效率、节省人力资源和降低维护成本，是推动电力系统智能化发展的重要组成部分。

技术特点1.远程监控：智能操控装置通过网络连接，实现对开关柜的实时监测和远程控制，使运维人员可以随时获取设备状态，及时处理故障。

2.自动化操作：根据预设的条件和逻辑，智能操控装置可以自动实现开关柜的开关、调节和故障排除，减少人为操作的干预。

3.数据分析：通过对采集的数据进行分析和处理，智能操控装置可以提供预测性维护和设备健康状况评估，为设备运行提供科学依据。

4.安全保护：智能操控装置具备多重安全保护机制，可实现对开关柜电气参数的实时监测和自动断电保护，确保设备和人员安全。

应用场景1.工业生产：在工业生产过程中，开关柜智能操控装置可以实现生产线的智能化调度和设备的远程监控，提高生产效率和保障生产安全。

2.电力系统：在电力系统中，开关柜智能操控装置可以实现对输电线路和设备的远程控制和安全管理，提高电网的可靠性和稳定性。

发展趋势随着人工智能、物联网和大数据技术的发展，开关柜智能操控装置将朝着智能化、自适应和高效能的方向不断发展。

未来，将更加注重数据化运维、智能化管理和自动化控制，实现设备之间的互联互通，为工业生产和电力系统的智能升级提供有力支持。

以上是关于开关柜智能操控装置的简要介绍，希望通过不断的技术创新和应用实践，能够为我国电力系统的智能化升级和产业发展做出积极贡献。

XY-803 开关柜智能操控装置(液晶操控）（版本号：4.15）操作手册（使用前请详细阅读此操作手册）目录一、概述 (1)二、技术指标 (1)三、模拟显示部分与功能 (2)3.1 断路器状态显示 (2)3.2 手车位置显示 (2)3.3 接地开关位置显示 (3)3.4 弹簧储能显示 (3)3.5 带电显示及闭锁功能 (3)3.6 自动加热除湿控制及时温湿度数字显示功能 (3)3.7 人体感应探头功能 (3)3.8 手动照明 (3)3.9 智能语音防误提示功能 (3)3.10 开关转换功能 (3)3.11 通讯功能 (3)3.12、温湿度传感器报警功能 (4)四、安装尺寸与接线图 (4)4.1 安装尺寸 (4)4.2 接线图 (4)五、显示与设置说明 (5)5.1显示 (5)5.2设置说明 (6)六、运输与贮存 (8)七、保修期限及订货说明 (8)一、概述上海贤业XY-803开关柜智能操控装置，产品功能强大，使用于3KV-35KV 户内开关柜，手车柜、固定柜、中置柜、环网柜等多种开关柜。

具有动态一次模拟图、高压带电显示、断路器分合状态指示、储能指示、接地开关状态指示、自动加热除湿数据显示及控制、小车位置指示、分合闸回路完好指示、人体感应及柜内照明、语音防误提示、同时还具有测量电压、电流、有功功率、无功功率、有功电能、无功电能、功率因数、频率等功能，可取代现有的一次回路模拟图、带电显示器、自动加热除湿控制器、断路器分合按钮等。

并且具有RS485通讯接口，通讯协议为MODBUS通讯协议。

能够使开关柜进一步智能化，数字化，网络化，方便广大用户使用与操作。

二、技术指标工作电源：AC85～265V/DC110～300V工作环境温度：－20℃～＋70℃工作环境湿度：≤95％RH温度测量范围：－20℃～＋80℃湿度测量范围：20％-99％RH加热输出口：无源输出降温输出口：无源输出报警输出口：无源输出照明输出口：无源输出强制闭锁输出口：无源输出介质强度：≥AC2000V绝缘性能：≥100MΩ温度精度：≤±1℃湿度精度：≤±2％RH动态闪烁频率：1次/秒人体接近感应时间：≤3秒RS485通讯距离：≤1200米通讯波特率：1200bps、2400bps、4800bps、9600bps可设置数据格式：8个数据位 1个停止位无奇偶校验开关量输入端子和LED数码显示关联关系：动态配置抗电磁干扰性能：符合IEC255－22的标准规定电力仪表功能1、测量 UA UB UC 精度为 0.2级2、测量 IA IB IC 精度为 0.2级3、测量 PA PB PC P 精度为 0.5级4、测量 QA QB QC Q 精度为 2.0级5、测量 cosa cosb cosc cos 精度为 0.5级6、具有计量功能：有功电能计量、无功电能计量-1-三、模拟显示部分与功能（注：此图仅做参考、具体面膜图以实物为准）01断路器合指示 09加热A指示02断路器分指示 10 加热B指示03（1）、03（2）工作位置指示 11 操作键盘04（1）、04（2）试验位置指示 12 储能旋钮05 接地开关合指示 13 远方/就地转换开关06 接地开关分指示 14分/合闸转换开关07 储能指示 15 报警指示08 液晶显示界面 16带电显示及闭锁3．1、断路器状态显示断路器合闸并且分闸回路完好时，红色01模拟条发光；断路器分闸并且合闸回路完好时，绿色02模拟条发光。

S G M-K Z900系列开关柜智能操控装置说明书保定市西格玛电气有限公司SGM-KZ900系列开关柜智能操控装置前言SGM-KZ900系列开关柜智能操控装置用于3～35KV户内开关柜，适用于中置柜、手车柜、固定柜、环网柜等多种开关柜。

具有动态一次图、高压带电显示及闭锁、自动加热除湿数值显示及控制、断路器分合闸状态指示、储能指示、接地开关状态指示、小车位置指示、分合闸回路完好指示、预分预合的闪光指示、二次分合闸回路电压测量及显示、人体感应带电语音提示及柜内自动照明、语音防误提示、4～20mA变送输出等功能。

本装置采用瑞士盛世瑞恩传感器公司生产全数字化温湿度一体传感器，该传感器采用最新的CMOSens® 技术制造，确保产品具有极高的可靠性与卓越的长期稳定性。

传感器包括一个电容性聚合体测湿敏感元件、一个用能隙材料制成的测温元件，并在同一芯片上，与14 位的A/D 转换器以及串行接口电路实现无缝连接。

因此，该产品具有品质卓越、超快响应、抗干扰能力强、极高的性价比等优点。

由于采用了全新的数字温湿度一体传感器，传感器的通用性和互换性非常好，不需要人为对传感器进行标定就可以达到极高的测量精度。

本装置微处理器采用PHILIPS公司生产的最新的高性能、低功耗、32位ARM处理器，与常规单片机相比，具有片上资源丰富、运算速度更快、抗干扰能力更强、运行稳定可靠；并且，人机界面非常友好（采用128×96dot大型液晶显示屏），还增加了智能化功能。

除可显示开关分合状态外，还可判断开关小车是否和于试验位置与工作位置之间还是处于柜体之外并作出显示；温湿度设置及数字显示；二次分合闸回路电压测量及显示；人体感应语音防误提示；柜内自动照明；4～20mA变送输出（电源由外部提供）。

型号及其含义：SGM - KZ900公司标识产品型号液晶显示技术指标环境温度：－20℃～65℃相对湿度：≤95%RH介质强度：≥AC2000V 绝缘性能：≥100MΩ工作电源：AC85～265V/DC90～375V 电源功耗：≤10VA存储温度：－25～70℃大气压力：80～110Kpa温度测量范围：-40～123.8℃湿度测量范围：0～100％RH温度测量精度：±0.4℃湿度测量精度：±3.0％RH高压带电起辉电压（KV）：额定相电压×（0.15～0.65）保定市西格玛电气有限公司高压带电闭锁起控电压（KV）：额定相电压×（0.15～0.65）模拟图显示部分说明模拟图状态指示及智能语音提示1.断路器状态指示断路器合闸并且分闸回路完好时，红色01模拟条发光；断路器分闸并且合闸回路完好时，绿色02模拟条发光；断路器预备合闸状态时，绿色02模拟条闪光；断路器预备分闸状态时，红色01模拟条发光。

CK3800型开关柜智能操控装置CK3800 Switch Cabinet Condition Comprehensive Indilating Instrument使用说明书APPLICATION INSTRUCTIONS_____________________________________________________________天水长开电子科技有限公司TIANSHUI CHANGKAI ELECTRONICS CO.,L TD.一、产品概述CK3800型开关柜智能操控装置是根据当前电力开关柜技术发展而设计开发的一种新型的多功能、智能化模拟动态指示和操控装置。

该产品以一体化布局配套装备于开关柜，简化开关柜的面板结构设计，美化开关柜的面板布局，完善开关柜的指示功能和操控功能。

它集一次回路模拟图、断路器分合状态、断路器位置指示、接地开关状态指示、弹簧储能指示、高压带电显示及带电闭锁功能、自动加热除湿控制、远方/就地操作功能、语音防误提示、柜内照明、远程通讯等多种功能于一体。

这些功能可分可合，用户可根据需要选择，用户选用时只需提供一次方案图即可。

二、主要技术特性◆技术条件●使用环境：温度－10℃~50℃湿度≤95﹪RH 绝缘强度：外壳与端子间≥AC 2kV●存贮环境：温度－40℃~80℃湿度≤95﹪RH 绝缘电阻：外壳与端子间≥100MΩ◆模拟指示部分●断路器状态指示：断路器分、合闸，无源触点输入。

断路器合闸时，合闸触点（常开触点）闭合，红色垂直模拟条发光指示，断路器分闸时，分闸触点（常闭触点）闭合，绿色模拟条发光指示●断路器位置指示：无源触点输入，工作位置触点闭合时，红色垂直模拟条发光，指示断路器处于工作位置，试验位置触点闭合时，绿色水平模拟条发光，指示断路器处于试验位置●接地闸刀位置指示：无源触点输入闭合，红色垂直模拟条亮，表示接地合闸，无源触点输入断开，绿色模拟条亮，表示接地断开●弹簧储能指示：无源触点输入闭合，红色指示灯亮◆高压带电指示部分●启辉/启控电压LED启辉电压（kV）：大于额定相电压×0.15强制闭锁启控电压（kV）：大于额定电压×0.65◆闭锁继电器动作规律●无工作电源时：输出接点断开（闭锁）●有工作电源时：高压任意一相带电，输出接点断开（闭锁）●有工作电源时：高压三相都不带电，输出接点闭合（解锁）◆温湿度数字控制部分（订货时由用户选择）●可带1-2路温湿度传感器及输出接点，可显示现场的温湿度数值。

KCK-500型开关柜智能操控装置上海欧控电气技术有限公司一、概述KCK-500型开关柜智能多参数操控装置适用于6KV至35KV户内各中置柜、手车柜、固定柜、环网柜等多种开关柜。

除具有动态模拟指示、带电显示及闭锁、温湿度控制、断路器分合状态指示、储能指示、接地开关状态指示、断路器手车位置指示、分合闸指示、人体感应带电提示及柜内照明、智能语音防误提示、远方/就地操作、远程通信等功能外。

二、 功能特点功能强大用于6KV至35KV户内开关柜，适用于中置柜、手车柜、固定柜、环网柜等多种开关柜。

不仅具有动态一次模拟图，带电显示及闭锁、温湿度控制、断路器分合状态指示、储能指示、接地开关状态指示、小车位置指示、分合闸指示、预分预合闪光指示、人体感应带电提示及柜内照明、语音防误提示、远方/就地操作、远程通信等功能。

智能化采用单片机控制，与常规的开关柜状态显示器相比，增加了智能化功能。

除可显示开关分合状态外，还可对误操作作出语音提示、判断断路器手车是处于试验位置与工作位置之间还是处于柜体之外并做出指示；多种电力参数测量、RS485远程通信接口、人体感应语音提示等功能。

抗干扰能力强采用独特的抗干扰技术。

高可靠性采用工业级电子元件，具有可靠性高、寿命长、抗干扰能力强等特点。

发光模块采用进口发光芯片，户外高亮级。

寿命长产品设计寿命30年。

量身定做根据用户不同需求，量身定作不同的功能组合。

精致美观外观设计新颖独特，做工精致美观，简化、美化了开关柜面板。

选配功能RS485通讯接口使其具备了与变/配电站其它电气设备组成联网的微机防误监控系统；亦可结合最新断路器的发展开发新一代的智能操作装置等多项扩展功能。

三、主要技术指标1．温湿度测量温度测量范围： -20～+100℃湿度测量范围： 0～99%RH温度测量精度： ±1℃湿度测量精度： ±5.0%RH2．吸收功耗电压：＜0.6VA(500V)/0.2VA(100V)电流：＜0.1VA(5A)4．过载能力电压：2倍连续电流：2倍额定连续，20倍1秒5．可编程设定编程模式： (密码)2000显示内容： 画面选择通讯： 波特率：1200/2400/4800/9600校验位：无校验位地 址：1～2476．通讯串行口： RS485(标准)通讯规约： MODBUS－RTU7．绝缘强度对象： 在输入／电源之间引用标准： IEC688－1992试验方法： AC2kV 1分钟 漏电流2mA8．人体接近感应时间：≤3秒；人体接近语音提示时间：0～29秒9．数据保存时间：≥10年10．电磁兼容（1）1.2/50-8/20us浪涌电源：4kV(1.2×50μs)I/O线：2kV（2）快速瞬变脉冲串：电源：4kV,2.5kHz I/O线：2kV, 5kHz（3）静电放电：接触放电：6kV 气隙放电：8kV（4）射频电磁场：10V/m中等强度的电磁辐射(如距离不少于1米的手提对讲机)11．稳定性温度范围：－25～55℃ 温度影响：100ppm/℃12．工作条件温度：－25～＋55℃ 湿度：5～95％ 无凝露13．储藏条件温度：－40～＋85℃ 湿度：5～95％ 无凝露14．工作电源电源电压： AC 85～265V, DC100～280V 整机功耗：＜7W(节能方式：＜5W) 四、 操作指南1.盘面布局2.符号定义01：上试验位置指示 11：远方/就地转换开关02：电量测试显示 12：上工作位置指示03：加热指示 13：三相带电指示及闭锁及通讯指示 04：过热指示 14：储能指示 05：排风指示 15：语音提示 06：液晶显示界面 16：储能旋钮 07：断路器分指示 17：断路器合指示 08：按键部分 18：分/合闸转换开关 09：接地开关合指示 19：下试验位置指示 10：接地开关分指示 20：下工作位置指示另注:按键部分退出本菜单层面、返回选择菜单的上一级菜单层面 在本菜单层，向上移至选择菜单相邻的另一个项目或键入数值时作为递增的功能键在本菜单层，移至选择菜单的下层或键入数值时作为递减的功能键移至选择菜单后进入下一级菜单层面，或键入数值时作为移动光标位置以及保存设置后的参数功能键 3．菜单主菜单 二级子菜单三级子菜单密码密码管理 修改密码(出厂密码2000)通讯地址1~2471200bps2400bps 4800bps 通讯参数设定波特率 9600bps温度上限设置 温度设置 温度下限设置 湿度上限设置 系统参数设定湿度设置湿度上限设置4．操作菜单结构说明：(在阅读本节内容之前，请先仔细读懂“说明”所述)1、为了简化，本文在某些举例中，省去了“编程模式”一环。

（技术升级，恕不另行通知）开孔尺寸：宽220mm ×高为165mm外形图及安装尺寸图3、传感器的安装方式： ▲采用螺丝固定。

▲采 用固定式安装。

▲温湿度传感器与仪器的连接采用接口插件方式。

外形尺寸：230×178×722、仪器的外形尺寸图及开孔尺寸图：（单位mm )开孔尺寸图四、安装方式：1、仪器的安装方式：嵌入式尊敬的用户：您好！感谢选用我公司的操控系列产品。

为了使您对我公司产品能有最大限度的了解，在安装使用之前，请详细阅读说明书，以便正确使用本产品。

我公司生产的开关柜智能操控装置是针对335KV 户内开关柜设计～ 研制的新一代产品，适用于中置柜、手车柜、固定柜、环网柜等多种 开关柜。

该产品功能强大：有带电显示、温湿度数字显示、自动加热除湿控 制，断路器分合闸状态指示；储能、接地开关指示；小车位置指示；一 次回路模拟图,语音防误提示,RS485接口功能等。

1、智能化程度高：不仅能显示开关分合状态，还可判断指示开关车是处于试验位置与工作位置之间还是处于柜体之外。

2、增加了语音防误提示功能和加热负载断线报警功能。

3、具备温湿度数字显示，同时可监控两处环境的温湿度状况;RS485 通讯接口使其具备了与变电站其它设备,组成实显的微机防误监 控系统的能力。

4、抗干扰能力强:采用独特的抗干扰技术。

5、可靠性：采用工业级电子元件。

电 源:AC220V ±10%/50Hz DC220V /DC110V （用户可选） 工作环境: -20～60℃℃ ℃℃控制范围：0～99 功 耗: 3W通 讯: RS485 波特率9600抗电强度: 外壳与端子间大于AC2000V 绝缘性能: 外壳与端子间大于100M Ω 抗 干 扰: 符合GB /T17626.8-1998标准 抗 震 性: 10～55～10Hz 2g1min三、技术参数二、产品功能特点一、概述六、背面接线端子图19202122232425261234568910111213141516温湿传感器A温湿传感器B71718储能公共端接地位置指示空A 相B 相C 相高压带电传 感器输入闭锁输出(无源常闭)RS485ARS485B断路器合断路器分工作位置试验位置27282930加热器电源（AC220V/5A ）仪器电源 （AC220V/5A ）加热器A 有源输出（AC220V ） 加热器B 有源输出 （AC220V ）M 断线报警风机无源输出空27、28：RS485通讯接口 温湿传感器A 温湿传感器B背面接线端子介绍1：断路器合2：断路器分3 ：试验位置4：工作位置5：接地刀分/合6：储能：公共端78：空：9A 相 ：10B 相：11C 相12：接地13、14：负载电源15、16：仪器电源17、18：负载A 输出（有源输出）19、20：负载B 输出（有源输出）21、22：风机23、24：闭锁输出（无源常闭）25、26：空NNNL L L （注：本图仅供参考,具体以实物为准）五、仪器基本功能介绍01断路器合闸指示02断路器分闸指示03①、03②工作位置指示04①、04②试验位置指示05接地开关合指示06接地开关分指示07储能指示08带电指示(A、B、C)三相 09闭锁指示10加热除湿指示（双温双湿）11手动/自动加热指示12柜内照明转换开关13远方、就地操作开关14语音提示15自储/手储转换开关16分闸、合闸开关面板功能显示说明（注：图中编号是为了说明面板的指示功能，具体以实物为准。

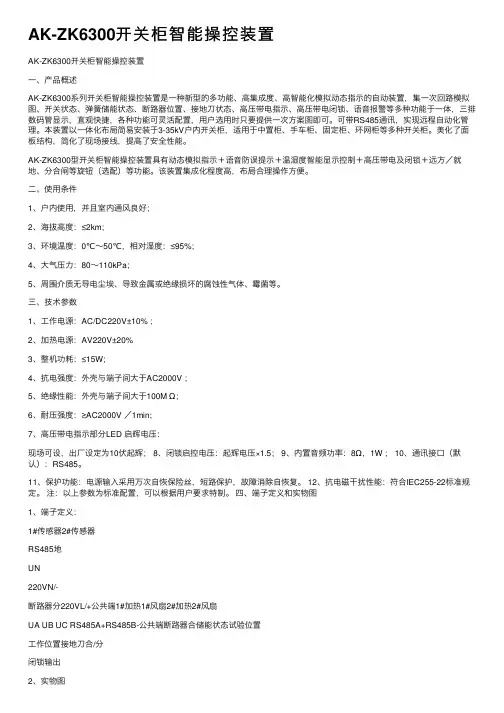

AK-ZK6300开关柜智能操控装置AK-ZK6300开关柜智能操控装置⼀、产品概述AK-ZK6300系列开关柜智能操控装置是⼀种新型的多功能、⾼集成度、⾼智能化模拟动态指⽰的⾃动装置，集⼀次回路模拟图、开关状态、弹簧储能状态、断路器位置、接地⼑状态、⾼压带电指⽰、⾼压带电闭锁、语⾳报警等多种功能于⼀体，三排数码管显⽰，直观快捷，各种功能可灵活配置，⽤户选⽤时只要提供⼀次⽅案图即可。

可带RS485通讯，实现远程⾃动化管理。

本装置以⼀体化布局简易安装于3-35kV户内开关柜，适⽤于中置柜、⼿车柜、固定柜、环⽹柜等多种开关柜。

美化了⾯板结构，简化了现场接线，提⾼了安全性能。

AK-ZK6300型开关柜智能操控装置具有动态模拟指⽰＋语⾳防误提⽰＋温湿度智能显⽰控制＋⾼压带电及闭锁＋远⽅／就地、分合闸等旋钮（选配）等功能。

该装置集成化程度⾼，布局合理操作⽅便。

⼆、使⽤条件1、户内使⽤，并且室内通风良好；2、海拔⾼度：≤2km；3、环境温度：0℃～50℃，相对湿度：≤95%；4、⼤⽓压⼒：80～110kPa；5、周围介质⽆导电尘埃、导致⾦属或绝缘损坏的腐蚀性⽓体、霉菌等。

三、技术参数1、⼯作电源：AC/DC220V±10% ；2、加热电源：AV220V±20%3、整机功耗：≤15W；4、抗电强度：外壳与端⼦间⼤于AC2000V ；5、绝缘性能：外壳与端⼦间⼤于100M Ω；6、耐压强度：≥AC2000V ／1min;7、⾼压带电指⽰部分LED 启辉电压：现场可设，出⼚设定为10伏起辉； 8、闭锁启控电压：起辉电压×1.5； 9、内置⾳频功率：8Ω，1W ； 10、通讯接⼝（默认）：RS485。

11、保护功能：电源输⼊采⽤万次⾃恢保险丝，短路保护，故障消除⾃恢复。

12、抗电磁⼲扰性能：符合IEC255-22标准规定。

注：以上参数为标准配置，可以根据⽤户要求特制。

四、端⼦定义和实物图1、端⼦定义：1#传感器2#传感器RS485地UN220VN/-断路器分220VL/+公共端1#加热1#风扇2#加热2#风扇UA UB UC RS485A+RS485B-公共端断路器合储能状态试验位置⼯作位置接地⼑合/分闭锁输出2、实物图五、尺⼨图六、典型⼀次接线⽅案图：开孔尺⼨：168×222（⾼×宽）（㎜）外形尺⼨：176×245×65（⾼×宽×深）（㎜）接电磁锁⽆源接点强制闭锁带电显⽰接地三相带电显⽰输⼊传感器⾼压母线CB A 接地⼑闸状态⼿车⼯作位信号指⽰回路公共端断路器合位储能信号⼿车试验位反相接收输⼊驱动输出同相接收输⼊驱动输出电源屏蔽地通讯接⼝上位机TB-上位机TA+1817RS485A +公共端1#加热1#风扇2#加热2#风扇2#风扇2#加热1#风扇1#加热公共端温湿度控制回路2#风扇2#加热器1#风扇1#加热器M M 7 865 4 电源输⼊电源屏蔽地控制电源220VL/+AC220V 1 3 2 9 2219 202110 111213 1523 24UA UB UC 公共端断路器合储能状态试验位置⼯作位置接地⼑合/分闭锁输出断路器分位断路器合14 220VN/-RS485B -RS485地通讯地UN 16+KM-KM 七、典型外部接线图：注：开关柜的⼀次主回路模拟接线图不同，本装置的接线图也不同，请以实际图纸为准。

AD-KCS系列开关柜智能操控装置使用说明书前言AD-KCS系列开关柜智能操控装置，广泛用于诸多行业特别是电力系统智能化较高的开关柜中。

本装置由三个单元组成：温湿度控制单元、高压带电显示单元、智能操控及模拟显示部分。

1型号说明：AD - KC S X设计序号数码管显示系列开关柜智能操控装置保定安迪电力科技有限公司2环境条件环境温度上限为50℃，下限为-25℃；相对湿度：≤95%；且无易燃、易爆，无化学腐蚀及剧烈振动的户内场所。

存储温度：－25～70℃，在极限下不施加激励量，装置不出现不可逆转的变化，温度恢复后，装置应能正常工作。

空气相对湿度：最湿月的月平均最大相对湿度为90％，同时该月的月平均最低温度为+25℃且表面不凝露。

最高温度为+40℃时，平均最大湿度不超过50％。

大气压力：80～110Kpa。

3控制装置面板说明装置上电后，“I路”灯亮，表示显示值为第一路温湿度值。

“II路”灯亮，表示显示值为第二路温湿度值。

“加热器I”灯亮，表示第一路加热器启动。

“加热器II”灯亮，表示第二路加热器启动。

“风机I”灯亮，表示风机启动。

“风机II”灯亮，表示风机启动。

断路器状态（断路器分、合闸）显示：无源触点输入。

断路器合闸时，断路器常开触点闭合，红色01模拟条发光。

断路器分闸时，断路器常开触点闭合，绿色02模拟条发光。

断路器位置显示无源触点输入。

工作位置触点闭合时，红色03A、03B垂直模拟条发光，显示断路器位于工作位置。

试验位置触点闭合时，绿色04A、04B水平模拟条发光，显示断路器位于试验位置。

手车位于试验位置与工作位置之间时，发光条03A、03B和04A、04B同时闪烁。

手车移出开关柜时，红色03A、03B和绿色04A、04B发光条均不发光，表示手车已断电。

接地开关位置显示无源接点输入闭合，红色05垂直模拟条发光，显示接地开关合闸。

无源接点输入断开，绿色06水平模拟条发光，显示接地开关分闸。

强簧储能显示无源触点闭合，红色07指示发光，显示断路器已储能。

6kv开关柜智能操控装置JY-CK-1200全新概念的开关柜状态智能显示装置和操控装置。

产品采用单片微机控制，不仅外观设计新颖独特，还增加对误操作作出语音提示，判断开关手车是处于试验位置与工作位置之间还是处于柜体之外并做出提示,具有RS485远程通讯功能。

采用工业级电子元件,可靠性高、寿命长、抗干扰能力强，产品设计寿命30年保用10年。

本产品适用于3-35KV户内开关柜的适用于中置柜、手车柜、固定柜、环网网柜及六氟化硫气体柜。

●技术指示1、工作电压：AC/DC220V±10% 50HZ2、加热除湿工作电源: AC220V±10% 50Hz3、功耗:≤10W4、抗电强度：外壳与端子之间大于AC2000V5、绝缘性能：外壳与端子之间大于100MΩ6、抗电磁干扰性能：符合IEC60255-22的标准规定7、工作环境：温度-20～50℃相对湿度≤95%RH8、开孔尺寸：220mm×165mm 外型尺寸：230mm×178mm●功能说明1、模拟指示说明：断路器状态指示（无源触点输入）断路器位置指示（无源触点输入）合闸时,合闸触点闭合,红色模拟条亮工作位置触点闭合时,红色垂直模拟条亮分闸时,分闸触点闭合,绿色模拟条亮实验位置触点闭合时,绿色水平模拟条亮接地闸刀位置指示（无源触点输入）弹簧储能指示（无源触点输入）触点闭合,红色模拟条亮,表示接地合闸触点闭合,红色灯亮,表示已储能触点断开,绿色模拟条亮,表示接地断开注：失电状态下所有的发光指示均不亮，以上接点信号均来自断路器的辅助接点。

2、高压带电指示部分LED启辉电压（KV）：母线电压×0.15~0.65 闭锁启控电压（KV）:母线电压×0.653、温、湿度控制部分传感器路数:带有两路凝露+两路温度逻辑关系:当温度<5度或湿度>93%RH时启动加热(两路加热)当温度>15度时加热器停止加热,当湿度小于或等于80%RH,加热器停止加热。

开关柜智能操控装置使用说明书一．产品概述RT-KZ100系列开关柜智能操控装置是一种新型的集多功能开关模拟显示、温湿度数据显示、多参数监控于一体的高度集成化装置，可用于各种电压等级的开关柜，包括中置柜、手车柜、固定柜、环网柜等多种柜体。

具有动态一次模拟图、柜内温湿度显示、高压带电提示、自动除湿等功能，特别是其中应用了本公司自主知识产权的热故障预警系统技术——以无线传输的方式将柜内各触头、母排及电缆头的温度采集到主机上面，通过液晶屏显示出来，同时设置了温湿度和温升的超限报警等独特功能，为同行业类似产品所不及。

并且具有RS485通讯接口，可与上位机的组态软件实时通讯，使用户在值班室就能及时得到现场的开关柜状态和温湿度数据，以便统计和分析。

人体感应带电提示、语音防误提示、带电闭锁、自动加热除湿，大大增加了装置的安全性能。

此外还具有电力参数测量，包括电流、电压、有功功率、无功功率显示等功能，给用户提供足够的信息量。

集多种功能于一身，可取代现有的许多功能单一的测控装置。

精心的电路设计、工业级的电子元器件选用、严格的整机带电老化和出厂测试、及时周到的售后服务等措施确保产品的长期可靠性。

二．主要技术指标1.使用环境：温度-20～+85℃，相对湿度≤95%RH2.工作电压：AC220V/DC220V3.介质抗电强度：≥AC2000V4.绝缘性能：≥100MΩ5.抗电磁干扰性能：符合IEC255-22的标准规定6.温度测量范围：-20℃～+125℃，精度：±1℃7.湿度测量范围：0～100%RH，精度：±3.0%RH8.人体接近感应时间：≤3秒9.分相电压精度：±0.5%10.分相电流精度：±0.5%11.有功功率精度：±1%12.无功功率精度：±2%13.通讯方式：RS48514.温湿度控制：一至二路加热除湿装置，一路风机排风装置三．主要功能1.动态模拟图：根据用户的一次接线方式，电压等级设置模拟图面板，将断点部分用动态方式表示，构成实时动态指示。

开关柜智能操控装置1概述开关柜智能操控装置功能强大，它以一体化布局配套于开关柜，简化了开关柜的面板设计，美化了面板布局。

除具有动态模拟指示、带电显示及闭锁、温湿度显示及其控制、验电核相、二次回路电压值显示、人体感应带电提示及柜内照明、语音防误提示、时间日期显示、远方/就地操作、远程通信等功能外，还具有电力综合参数测量功能，测量参数为：三相电压、三相电流、功率因数、有功功率计量、无功功率计量，使开关柜进一步智能化、网络化、数字化。

2主要功能1、实时动态显示一次模拟图：断路器储能状态、开关分合状态、小车位置判断与指示、接地开关分合状态等；2、温湿度显示及其控制；3、高压带电显示及验电核相，高压带电闭锁控制；4、电力综合参数测量：三相电压、电流、功率因数、有功功率计量、无功功率计量；5、人体感应照明及提示、智能语音防误提示；6、具有标准RS485通讯接口。

3性能特点1、智能化：采用单片机控制，与常规的开关柜状态显示仪相比，增加了智能化功能，除可显示开关状态外，还可对误操作作出语音提示、判断小车位置并做出指示、多种电力参数测量、RS485远程通信接口和4-20mA可编程输出口（选配）、人体感应语音提示等功能。

2、具有标准RS485通讯接口，使其具备了与变/配电站其它电气设备组成联网的微机防误监控系统，能够使开关柜进一步智能化、网络化、数字化；3、抗干扰能力强：采用独特的抗干扰技术；4、可靠性高：采用工业级电子元件，具有可靠性高、寿命长、抗干扰能力强等特点；5、外观精致美观：外观设计新颖独特，做工精致美观，简化、美化了开关柜面板；6、量身定做：根据用户不同需求，量身定做不同的功能组合。

4主要技术参数技术指标1 工作电源：AC220V/DC220V2 装置功耗：≤20VA3 介电强度：≥2000V4 绝缘性能（外壳与端子间）：≥100MΩ5 温度测量范围、精度：-40℃~60℃、±0.5℃6 湿度测量范围、精度：0~100% RH、±3%RH7 三相电压、电流测显精度：±0.5%8 工作环境：-10℃-50℃，≤95%RH（不结露）9 存贮环境：-40℃-80℃，≤95%RH（不结露）10 通讯方式：RS48511 通讯协议：MODBUS5通讯连接WZC1-TH2/B/CN的RS485通讯口使用屏蔽双绞线连接。

智能开关柜测控装置Q1:开关柜智能操控仪1、发光模块采用进口发光芯片，室外高亮级，寿命170000小时。

2、产品设计寿命30同年，保用10同年。

3、依照用户不同需求，量身定作不同在我看来功能组合。

4、外观精致美观，简化美化了让开关柜面板。

5、Rs485通讯接口使此种具备了为和变电站其他电气设备组成实显总之微机防误监控系统。

6、仍具备了为适应断路器在我看来发展开发新第六代在我看来智能操作装置等等三项扩展功能。

7、设计新颖独特，做工、选配功能型号含义注。

8、即原9700,即将原手车位置显示接地开关位置显示弹簧储能显示带电显示与及闭锁功能无源触点输入工作位置触点闭合时，红色①、②垂直模拟条发光，显示断路器位于工作位置。

Q2:高压开关柜智能操控装置图1、责任编辑其以AT89C51单片机做为核心，ADE7758芯片、温湿度传感器例如开关量电路作为残余电路，构建了能高压开关柜智能监控下位机系统。

2、配合上位机系统，此系统具有智能化显示、操作简便、信息丰富以及特点。

3、借由配用RS485接口，可立即将十个高压开关柜的的控制面板集中于调度室监控。

4、[关键词]AT89C51。

5、应用系统1传统开关柜监控系统或者说不足因此与智能开关柜监控系统总之基本功能传统开关柜测控系统总之不足主要包括表现当在。

6、1实际工作状态显示或者说不足。

Q3:开关柜操作1、ASD全系列开关柜综合测控装置用于3～35kV利皮扬卡开关柜，适用在中置柜、手车柜、固定柜、环网柜及多种类型开关柜。

2、具有一回回路模拟图和开关状态指示，高压带电显示，自动温湿度控制，人体感应自动照明，语音提示，电参数测量以及RS485通讯接口各类诸多功能，篇操作、显示定于一体。

3、1ASD200、ASD300、ASD320开关柜之中及测控装置。

4、2ASD100开关柜综合测控装置。

5、图中均所示接线端子与编号适用于于ASD全系产品，部分端子或因具体订货型号或是可选功能可能未必出现当从产品实物上所。

普通型开关柜智能操控装置的功能介绍概述随着科学技术和社会的快速发展，电力行业也在不断地进步和发展，其中普通型开关柜也随之演化成为智能化的产品。

普通型开关柜智能操控装置，可以对开关柜的电气设备接通、断开、控制、监测及保护等操作进行很好的操控。

本文将对普通型开关柜智能操控装置的功能进行详细介绍。

功能1.远程操控普通型开关柜智能操控装置可以采用远程操控的方式，实现对开关柜电气设备的远程监控和操作控制。

通过手机、电脑等终端，可以随时随地对电力设备进行监测，并可以远程控制开通和关闭电器设备。

2.信息采集普通型开关柜智能操控装置可以对开关柜内部的电气设备运行状态进行接线，以此实现数据信息的采集。

可以对电气数据进行实时监控，如电压、电流、功率、电量等等，以此来增加电力设备的安全性和稳定性。

3.联锁保护普通型开关柜智能操控装置可以通过联锁保护功能，对开关柜内部的电气设备进行复杂的联动和保护控制。

通过对设备之间相互联系的设置，可以有效地避免人为操作失误和设备故障产生的事故风险。

4.远程告警普通型开关柜智能操控装置可以对开关柜内部的电气设备运行状态进行实时监听，当电气设备的运行参数达到临界值或者告警值时，可以及时地向操控人员发送告警信息，以此来及时处理相关问题，避免损失扩大。

5.系统诊断普通型开关柜智能操控装置可以通过其强大的系统诊断功能，对开关柜内部的电气设备进行诊断和检测。

可以对设备参数异常、设备损坏等情况进行快速诊断，并给出故障原因和解决方案，以此来减少事故的发生和降低维护成本。

结论如上所述，普通型开关柜智能操控装置具有远程操控、信息采集、联锁保护、远程告警、系统诊断等一系列实用的功能。

安装普通型开关柜智能操控装置，可以有效地提高电气设备的操作控制能力，增加设备运行的安全性，降低运行成本，提高电力系统整体效率。
