发电机转子匝间短路和接地故障

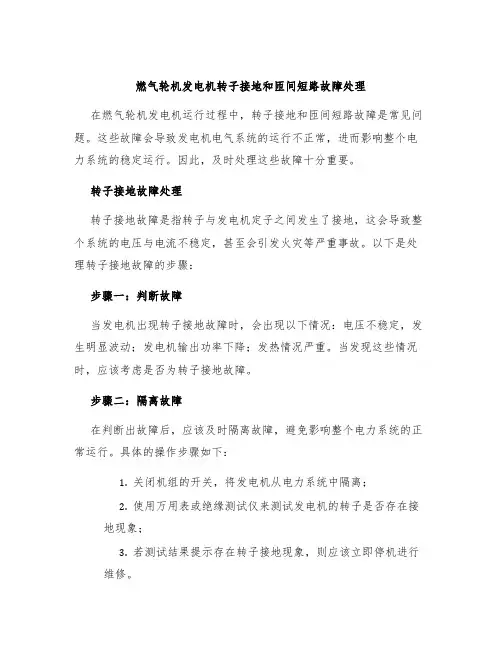

燃气轮机发电机转子接地和匝间短路故障处理在燃气轮机发电机运行过程中，转子接地和匝间短路故障是常见问题。

这些故障会导致发电机电气系统的运行不正常，进而影响整个电力系统的稳定运行。

因此，及时处理这些故障十分重要。

转子接地故障处理转子接地故障是指转子与发电机定子之间发生了接地，这会导致整个系统的电压与电流不稳定，甚至会引发火灾等严重事故。

以下是处理转子接地故障的步骤：步骤一：判断故障当发电机出现转子接地故障时，会出现以下情况：电压不稳定，发生明显波动；发电机输出功率下降；发热情况严重。

当发现这些情况时，应该考虑是否为转子接地故障。

步骤二：隔离故障在判断出故障后，应该及时隔离故障，避免影响整个电力系统的正常运行。

具体的操作步骤如下：1.关闭机组的开关，将发电机从电力系统中隔离；2.使用万用表或绝缘测试仪来测试发电机的转子是否存在接地现象；3.若测试结果提示存在转子接地现象，则应该立即停机进行维修。

对于转子接地故障，应该采用以下方法进行修复：1.拆卸变压器，并更换故障部件；2.清洗绝缘部件，确保发电机的绝缘性能；3.对于严重的故障，应该及时更换发电机转子。

匝间短路故障处理匝间短路故障通常是指电机绕组内部出现了匝间短路，从而导致整个系统的电压不稳定，电流波动。

以下是处理匝间短路故障的方法：步骤一：判断故障当发电机出现匝间短路故障时，通常会出现以下情况：极端低的电阻测量值；极端高的绝缘电阻测量值；绕组表现出不规则的电压波动或电流波动。

当发现这些情况时，应该考虑匝间短路故障的可能性。

步骤二：隔离故障在判断出故障后，应该隔离故障，避免影响整个电力系统的正常运行。

具体的操作步骤如下：1.关闭机组的开关，将发电机从电力系统中隔离；2.使用万用表或电阻测试仪来测试发电机的绕组电阻值是否正常；3.若测试结果提示存在匝间短路现象，则应该立即停机进行维修。

对于匝间短路故障，应该采用以下方法进行修复：1.拆卸损坏的绕组或线圈，并更换故障部件；2.清洗或更换绝缘部件，确保发电机的绝缘性能；3.对于严重的故障，应该更换整个发电机绕组。

汽轮发电机转子匝间短路问题检测处理浅析汽轮发电机转子匝间短路问题是发电机运行过程中常见的故障之一。

转子匝间短路会导致发电机运行不稳定，甚至损坏发电机设备，因此及时检测和处理转子匝间短路问题非常重要。

本文将对汽轮发电机转子匝间短路问题进行浅析，探讨其检测和处理方法。

一、转子匝间短路问题产生的原因汽轮发电机转子匝间短路问题主要是由于以下几个原因导致的：1. 绝缘老化：发电机运行时间长了，绝缘材料会逐渐老化，导致绝缘性能下降，从而引发匝间短路问题。

3. 维护保养不当：发电机的日常维护保养工作不到位，导致发电机内部积灰、积水，加速了绝缘老化，从而引发匝间短路问题。

以上原因都可能导致发电机转子匝间短路问题的产生，因此在日常运行和维护工作中，需要加强对发电机的监测和维护，及时发现并解决潜在的问题。

为了及时检测发电机转子匝间短路问题，可以采用以下几种方法进行检测：1. 绝缘电阻测试：通过测试发电机转子绕组的绝缘电阻来判断绝缘状况。

当绝缘电阻值低于一定数值时，即可判断存在匝间短路问题。

2. 高压测试：利用高压测试仪对发电机绕组进行高压测试，通过观察绝缘是否击穿来判断绝缘状况。

3. 激磁测试：在发电机开机运行时，对发电机进行激磁测试，观察发电机转子匝间是否存在异常放电现象，以判断是否存在匝间短路问题。

以上方法都是常用的发电机转子匝间短路问题的检测方法，可以根据实际情况选择合适的方法进行测试，及时发现问题并进行处理。

一旦发现发电机存在转子匝间短路问题，需要及时进行处理，以避免进一步损坏设备。

处理方法主要包括以下几个方面：1. 绝缘处理：对发电机的绕组进行绝缘处理，修复匝间短路问题。

可以采用涂覆绝缘漆、更换绝缘材料等方法进行绝缘处理。

2. 清洁维护：加强发电机的日常清洁维护工作，避免灰尘、水分等对绝缘材料的影响，减缓绝缘老化速度。

3. 温湿度控制：加强对发电机运行环境的温湿度控制，避免高温、高湿度环境加速绝缘老化。

通过以上处理方法，可以有效解决发电机转子匝间短路问题，保证发电机的正常运行和设备的长期稳定性。

浅谈发电机转子绕组匝间短路故障诊断摘要：发电机作为电能生产的主要设备，对整个电力系统的安全稳定运行起着至关重要的作用。

发电机转子绕组匝间短路是一种常见的发电机电气故障，对发电机进行监测，提前发现转子匝间短路故障，可以防止发电机转子一点和两点接地，避免事故的进一步扩大，从而保护发电机设备。

基于此，本文介绍了发电机转子绕组匝间短路故障的研究现状、危害、分类和原因，并探讨了一些常用的诊断方法，仅供参考。

关键词：发电机；转子绕组；匝间短路；故障诊断引言转子绕组匝间短路是发电机的一种常见电气故障。

轻微的匝间短路故障机组仍可继续运行，一旦故障恶化，会导致转子一点甚至两点接地等恶性故障的发生，使得被迫停机检修，造成巨大经济损失。

如果在匝间短路故障发生初期能够及时做出预报，不仅可以避免恶性事故带来的经济损失，还有利于机组安排检修，提高故障处理效率。

因此，发电机转子绕组匝间短路故障的早期检测预报十分必要。

一、发电机转子绕组匝间短路故障的研究现状与危害（一）发电机转子绕组匝间短路故障的研究现状关于发电机转子绕组匝间短路故障的研究，目前主要分为两个方向，即离线和在线，而且提出了很多解决的方法，其中在线监测的方式越来越被学者看重，故目前发电机转子绕组匝间短路故障研究的方向开始偏重在线监测。

（二）发电机转子绕组匝间短路的故障危害若发电机的短路故障无法准确灵敏的检测出来，会给发电机带来巨大的损坏，主要危害可分为两点：第一，由于短路时会在一点产生大量的热，烧坏绝缘层而导致线路接地，若过热点在线棒，还会变形甚至融化。

若这个时候没有处理，故障会进一步恶化，比如由于过热导致护环破坏或者发生主轴承磁化等严重后果，更严重的会将转子损坏；第二，当出现短路问题时，会使绕组温度升高，机组无用功功率输出降低，同时励磁电流产生变大的情况。

若是一个磁极匝间发生短路时，会导致电力系统输出质量降低，烧损轴瓦、轴径，而短路故障会使旋转磁场平衡遭到毁坏，导致发电机磁场平衡，发电机组产生剧烈的震动，导致其他保护部件的损伤。

发电机转子匝间短路的原因和危害下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!发电机转子匝间短路的原因与危害分析发电机作为电力系统中的重要设备，其稳定运行对于整个电网的可靠性至关重要。

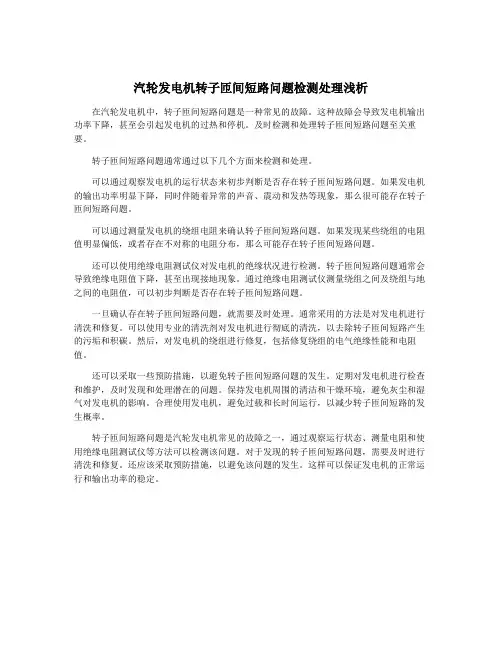

汽轮发电机转子匝间短路问题检测处理浅析在汽轮发电机中，转子匝间短路问题是一种常见的故障。

这种故障会导致发电机输出功率下降，甚至会引起发电机的过热和停机。

及时检测和处理转子匝间短路问题至关重要。

转子匝间短路问题通常通过以下几个方面来检测和处理。

可以通过观察发电机的运行状态来初步判断是否存在转子匝间短路问题。

如果发电机的输出功率明显下降，同时伴随着异常的声音、震动和发热等现象，那么很可能存在转子匝间短路问题。

可以通过测量发电机的绕组电阻来确认转子匝间短路问题。

如果发现某些绕组的电阻值明显偏低，或者存在不对称的电阻分布，那么可能存在转子匝间短路问题。

还可以使用绝缘电阻测试仪对发电机的绝缘状况进行检测。

转子匝间短路问题通常会导致绝缘电阻值下降，甚至出现接地现象。

通过绝缘电阻测试仪测量绕组之间及绕组与地之间的电阻值，可以初步判断是否存在转子匝间短路问题。

一旦确认存在转子匝间短路问题，就需要及时处理。

通常采用的方法是对发电机进行清洗和修复。

可以使用专业的清洗剂对发电机进行彻底的清洗，以去除转子匝间短路产生的污垢和积碳。

然后，对发电机的绕组进行修复，包括修复绕组的电气绝缘性能和电阻值。

还可以采取一些预防措施，以避免转子匝间短路问题的发生。

定期对发电机进行检查和维护，及时发现和处理潜在的问题。

保持发电机周围的清洁和干燥环境，避免灰尘和湿气对发电机的影响。

合理使用发电机，避免过载和长时间运行，以减少转子匝间短路的发生概率。

转子匝间短路问题是汽轮发电机常见的故障之一，通过观察运行状态、测量电阻和使用绝缘电阻测试仪等方法可以检测该问题。

对于发现的转子匝间短路问题，需要及时进行清洗和修复。

还应该采取预防措施，以避免该问题的发生。

这样可以保证发电机的正常运行和输出功率的稳定。

发电机转子匝间短路故障分析与诊断发布时间：2021-06-25T02:55:40.638Z 来源：《中国电业》（发电）》2021年第6期作者：徐东东[导读] 发电机是电能生产的重要设备，它为整个电力系统提供电能，是整个电网的心脏，因此如果发电机发生故障，可能会导致局部停电甚至整个电网的崩溃，发电机转子作为发电机的重要组成部分，主要由励磁绕组线圈，线圈引线以及阻尼绕组等部分组成，发电机运行时，由于转子处于高速旋转状态，这些部件将受到很大的机械应力和热负荷，若超过其极限值时将导致部件的损坏。

淮南电力检修有限责任公司风台项目部安徽省淮南市 232100摘要：随着我国国民经济的迅速发展，电力工业正处于大电机和大电网的发展阶段。

人们的生活和生产水平迅速提高，使得电能需求量日益增长，进而对电力系统的供电质量、可靠性及经济性等指标的要求也不断提高。

关键词：发电机；转子；绕组1.1引言发电机是电能生产的重要设备，它为整个电力系统提供电能，是整个电网的心脏，因此如果发电机发生故障，可能会导致局部停电甚至整个电网的崩溃，发电机转子作为发电机的重要组成部分，主要由励磁绕组线圈，线圈引线以及阻尼绕组等部分组成，发电机运行时，由于转子处于高速旋转状态，这些部件将受到很大的机械应力和热负荷，若超过其极限值时将导致部件的损坏。

转子绕组是发电机经常出现故障的部位，除本体故障外，主要是转子绕组的短路故障如匝间短路，一点接地短路，两点接地短路等，发电机正常运行时，转子绕组对地之间会有一定的分布电容和绝缘电阻，绝缘电阻值通常大于1兆欧，但是因某种原因导致对地绝缘损坏或绝缘电阻严重下降时，就会发生转子绕组接地事故，当发电机转子发生一点接地故障时，因为励磁电源的泄露电阻很大，一般不会造成多大的伤害，限制了接地泄露电流的数值，但是当发电机转子发生两点接地故障时将会产生很大的电流，经故障点处流过的故障电流会烧坏转子本体，而部分转子绕组的短接，历次绕组中增加的电流可能会导致转子因过热而烧坏气隙磁通也会失去平衡，从而引起发电机的震动。

汽轮发电机转子匝间短路问题检测处理浅析汽轮发电机转子匝间短路问题是发电机运行过程中比较常见的故障之一，如果不及时检测和处理，可能会导致发电机失效甚至事故发生。

因此，在发电机的运行维护中，对于转子匝间短路问题，需要及时进行检测和处理。

本文就针对这个问题，对其进行浅析。

一、转子匝间短路的成因转子匝间短路是指发电机转子上的同一段导体之间出现短路现象，它可能源于铜导条表面氧化、锈蚀、损坏、接触不良等问题，也可能是因为杂质进入导槽或者槽间绝缘不良导致。

除此之外，转子匝间短路的成因还可能与以下因素有关：1. 转子转速过高或运行时间过长，导致铜的疲劳损伤及热应力引起。

2. 转子因机械失衡或振动过度，导致铜板受到剪切力，从而引起匝间短路。

3. 发电机运行时，负荷变化、电压过高或过低等因素，也都可能造成转子匝间短路故障。

对于转子匝间短路问题的检测，首先需要采取非接触式检测手段，利用变压器缺陷诊断仪或高频信号发生器等工具，进行感应磁场测量，以检测是否有异物进入转子内部，导致匝间短路和绝缘损坏等情况。

具体实施时，可先将发电机转速提高到一定数值，然后使用非接触式检测仪器在转子表面扫描，检测转子上是否有异物或匝间短路等存在。

若存在匝间短路，利用高速相依波分析仪、一次流波分析仪等工具进一步加以确认，以便进行有效处理。

如果已经检测到转子匝间短路的存在，那么需要及时进行处理，以免扩大故障。

具体处理措施如下：1. 对于铜导条表面氧化、锈蚀、损坏的问题，应及时进行清洗、修复或更换。

2. 对于杂质进入导槽或槽间绝缘不良的问题，应及时清理和维修。

3. 对于转子因机械失衡或振动过度造成的匝间短路问题，应加强机械维护和动平衡控制。

总之，要想有效地解决转子匝间短路问题，需要采取综合措施，包括增强维护意识、加强设备检测和维修工作、加强机械维护等方面。

只有这样，才能保证发电机的正常运行和使用寿命。

汽轮发电机转子匝间短路问题检测处理浅析汽轮发电机是发电厂中常见的一种发电设备，其转子是发电机的重要部件之一。

在发电机运行过程中，由于各种原因可能导致转子的匝间短路问题，这将影响发电机的正常运行，甚至可能造成设备损坏。

对汽轮发电机转子匝间短路问题的检测和处理非常重要。

一、转子匝间短路问题的原因1. 绝缘老化汽轮发电机转子的绝缘材料随着使用时间的增长会发生老化，绝缘老化会导致绝缘材料的绝缘性能下降，从而引发匝间短路问题。

2. 绕组磁通由于汽轮发电机转子处于磁场中，绕组中可能会产生感应电动势，如果转子绕组的匝间绝缘出现故障，就会产生匝间短路问题。

3. 加工质量汽轮发电机转子的加工质量直接影响其使用性能，如果在加工过程中出现质量问题，就有可能导致匝间短路问题。

1. 绝缘电阻测量绝缘电阻是反映绝缘性能的重要指标，通过对转子绝缘电阻的测量可以初步判断绝缘是否存在故障。

通常情况下，绝缘电阻应该在一个合理的范围内，如果绝缘电阻明显偏低，则可能存在匝间短路问题。

2. 匝间短路测试利用专业的匝间短路测试仪器，对转子的各个匝间进行测试，查看是否存在匝间短路问题。

这种方法可以较为准确地确定匝间短路的具体位置和情况。

3. 绝缘油分析对转子绝缘油进行化验分析，可以了解绝缘油中是否存在异常的金属粉末等物质，从而判断是否存在匝间短路问题。

1. 绝缘修复对于一些轻微的匝间短路问题，可以采取绝缘修复的方法，通过对绝缘材料进行修复或更换，来解决匝间短路问题。

3. 绕组更换如果匝间短路问题比较严重，已经无法通过简单的绝缘修复来解决，就需要考虑更换整个绕组，进行彻底的绝缘处理。

四、结语在汽轮发电机的运行中，转子匝间短路问题是一个常见但又十分严重的问题。

对于汽轮发电机转子匝间短路问题的检测和处理需要引起重视。

只有及时发现问题、采取有效的处理方法，才能保证发电机的正常运行，延长设备的使用寿命，确保电力系统的安全稳定运行。

希望通过本文的介绍，能够对相关人员有所帮助，提高对汽轮发电机转子匝间短路问题的认识和处理能力。

发电机转子一点接地故障的分析、查找与处理发电机是水电厂的主要设备，当发电机发生一点接地故障后，要及时排查处理，以免扩大发生转子两点接地故障，造成发电机损坏，给企业造成经济损失，同时也影响到电网的稳定和电能质量。

文章介绍了一点接地的危害，转子一点接地保护原理，发生一点接地时的判断分析。

结合某水力发电厂发电机组发生的转子一点接地故障，介绍了故障查找思路，分析其原因，提出处理办法。

标签：发电机；转子；一点接地；动态；原因分析1、转子接地危害发电机正常运行时，发电机转子电压（直流电压）有几百伏左右，励磁回路对地电压约为励磁电压的一半，机组正常运行时转子对地电压为约为110V左右，转子绕组及励磁系统对地是绝缘的。

因此，当转子绕组或励磁回路发生一点接地时，不会构成对发电机的危害。

但转子发生一点接地后更容易发生两点接地。

因为发电机转子一点接地后励磁回路对地电压将有所升高。

如当励磁回路的一端发生金属性接地故障时，另一端对地电压将升高为全部励磁电压值，即比正常电压值高出一倍。

在发生转子一点接地故障时运行，当切断励磁回路中的开关或一次回路的主断路器时，将在励磁回路中产生暂态过电压，在过电压作用下，可能将励磁回路中绝缘薄弱的部位击穿，从而出现第二个接地点。

当发电机转子绕组出现不同位置的两点接地或匝间短路时，会产生很大的短路电流，极有可能损伤转子本体；另外，由于部分转子被短路，使气隙磁场变得不均匀或发生畸变，从而使发电机转动时所受的电磁转矩不均匀并造成发电机振动，损坏发电机。

发生两点接地导致机组甩负荷停机，造成非正常停机事故，影响电网的稳定和电能的质量，造成经济损失，而企业则将面临上级部门较为严厉的考核。

2、转子一点接地保护原理以某水电厂采用的北京四方CSC300保护装置为例。

转子一点接地保护反应转子对大轴绝緣电阻的下降。

采用“乒乓式”变电桥原理，其设计思想是：通过电子开关S1、S2轮流切换，改变电桥两臂电阻值的大小。

发电机故障类型及不正常运行状态
1．故障类型
(1)定子绕组相间短路：危害最大；
(2)定子绕组一相的匝间短路：可能进展为单相接地短路和相间短路；
(3)定子绕组单相接地：较常见，可造成铁芯烧伤或局部溶化；
(4)转子绕组一点接地或两点接地：一点接地时危害不严峻；两点接地时，因破坏了转子磁通的平衡，可能引起发电机的剧烈震惊或将转子绕组烧损；
(5)转子励磁回路励磁电流急剧下降或消逝：从系统汲取无功功率，造成失步，从而引起系统电压下降，甚至可使系统崩溃。

2．不正常运行状态
(1)由于外部短路引起的定子绕组过电流：温度上升，绝缘老化；
(2)由于负荷等超过发电机额定容量而引起的三相对称过负荷：温度上升，绝缘老化；
(3)由于外部不对称短路或不对称负荷而引起的发电机负序过电流和过负荷：在转子中感应出100hz的倍频电流，可使转子局部灼伤或使护环受热松脱，而导致发电机重大事故。

此外，引起发电机的100hz 的振动；
(4)由于突然甩负荷引起的定子绕组过电压：调速系统惯性较大发电机，在突然甩负荷时，可能消失过电压，造成发电机绕组绝缘击穿；
(5)由于励磁回路故障或强励时间过长而引起的转子绕组过负荷；
(6)由于汽轮机主气门突然关闭而引起的发电机逆功率：当机炉爱护动作或调速掌握回路故障以及某些人为因素造成发电机转为电动机运行时，发电机将从系统汲取有功功率，即逆功率。

发电机转子接地有一点接地和两点接地的现象及其处理发电机转子接地有一点接地和两点接地，另外还会发生转子层间和匝间短路故障。

转子接地有瞬时接地、断续接地、永久接地之分，也有内部接地和外部接地，金属性接地和电阻性接地之分。

1.转子接地的原因：1) 工作人员在励磁回路上工作，因不慎误碰或其他原因造成转子接地。

2) 转子滑环绝缘损坏、转子槽口绝缘损坏、转子槽绝缘和端部绝缘损坏、转子引线绝缘损坏等引起接地。

3) 长期运行绝缘老化、因杂物或振动使转子部分匝间绝缘垫片位移，将转子通风孔局部堵塞，使转子绕组绝缘局部过热老化引起转子接地。

4) 鼠类等小动物窜入励磁回路，定子进出水之路绝缘引水管破裂漏水，励磁回路脏污等引起转子接地。

2.转子接地的现象：转子回路一点接地时，因一点接地形不成电流回路，故障点无电流通过，励磁系统仍保持正常状态，不影响机组的正常运行。

看转子接地信号能否复归，若能复归则为瞬时接地，若不能复归，则用万用表测量转子正负极对地电压，如发现某极对地电压降为零，另一极对地电压升至全电压，说明确实发生了一点接地。

3.转子接地的处理：1) 检查励磁回路是否有人工作，如系工作人员引起，应予纠正。

2) 检查励磁回路各部位有无明显损伤或因脏污接地，若因脏污接地应进行吹扫。

3) 对有关回路进行详细外部检查，必要时轮流停用整流柜，以判明是否由于整流柜直流回路接地引起。

4) 检查区分接地是在励磁回路还是在测量保护回路。

5) 若转子接地为一点稳定金属性接地，且无法查明故障点，除加强监视机组运行外，在取得调度同意后，将转子两点接地保护作用于跳闸，并申请尽快停机处理。

6) 转子带一点接地运行，若机组又发生欠励磁或失步，一般可认为转子接地已发展为两点接地，这时转子两点接地保护动作跳闸，否则应立即人为停机。

对于双水内冷机组，在转子一点接地时又发生漏水，应立停机。

转子两点接地或转子层间短路的现象及处理：当转子发生两点接地时，转子电流表指示剧增，转子和定子电压表指示降低，无功功率表指示明显降低，功率因数提高甚至进相，“转子一点接地”光字牌亮，警铃响，机组振动教大。

发电机转子匝间短路故障分析及处理方法【摘要】转子绕组发生匝间短路，严重者将影响发电机的安全运行。

因此，必须通过试验找出短路点，并予以消除，使发电机恢复正常运行。

本文以我厂的#2发电机匝间短路故障为例，综合应用多种方法，分析和判定了绕组存在的匝间短路故障。

【关键词】发电机；转子；匝间短路；分析；处理一、发电机转子匝间短路的危害﹑原因及分类当转子绕组发生匝间短路时，严重者将使转子电流增大﹑绕组温度升高﹑限制发电机的无功功率；有时还会引起机组的震动值增加，甚至被迫停机。

因此当发生上述现象时，必须通过试验找出匝间的短路点，并予以消除，使发电机恢复正常运行。

发电机转子绕组产生匝间短路故障的原因很多，归纳起来大致有：1.结构设计不合理。

如匝间采用衬垫绝缘时，端部铜线侧面裸露，当运行中积灰和着落油垢后，会造成匝间短路。

2.制造工艺不良，如在转子绕组下线、整形等工艺过程中，损伤了匝间绝缘；或绝缘材料中存在有金属性硬粒，刺穿了匝间绝缘造成匝间短路。

（如铜线有硬块，毛刺都会损伤匝间绝缘。

）3.运行中在电、热和机械等综合应力作用下，绕组产生残余变形﹑位移，致使匝间绝缘断裂﹑磨损﹑脱落或由于赃污等，造成匝间短路。

4.运行年久，绝缘老化，也会造成匝间短路。

转子绕组的匝间短路，按其短路的稳定性，可分为稳定和不稳定两种。

所谓稳定的匝间短路是指这种短路与转子的转速和温度等均无关。

而不稳定的匝间短路，则与转子的转速和温度等有关，也即在高转速、低转速、高温或低温时才发生短路，或者在转速和温度同时作用下，才能出现短路。

二、匝间短路故障的最初发现在1997年，我厂#2发电机大修时，按规程规定，进行了转子规定项目的试验。

1.现行试验标准和规程规定，发电机在交接或大修时都应对转子绕组的直流电阻进进行测量。

用双桥法测得转子直流电阻Rdc= 0.3408Ω(注：已换算到20°C,以后的数值无特殊说明，均为已换算后的)，和历史数据相比，降低了0.23% 。

调峰发电机转子匝间短路的原因分析和判定方法匝间短路是转子经常发生的故障之一，较轻的故障可能仅仅导致局部过热和振动增大,严重的故障可发展为转子接地和大轴磁化,严重威胁发电机安全运行. 然而调峰发电机由于其特殊的运行方式,发电机启停平凡,转子发生匝间短路的可能性也较其他类型发电机要大。

1 发电机转子线圈匝间短路故障机理分析汽轮发电机转子结构复杂，处于高速运转状态，且受非常大的电磁力及机械力作用，匝间短路故障可以说是一种比较常见的故障，发生这种故障的主要原因有：a.发电机启、停时的离心力或负荷变化所引起的热胀冷缩，使转子线圈发生位移、变形或局部绝缘损坏，造成匝间短路，尤其对调峰运行的发电机，更应引起注意。

b.检修或运行时，在转子绕组的通风槽内落入异物，造成转子线圈匝间短路。

c.制造质量较差，转子线圈有毛刺或留有异物颗粒等，都可能在运行中导致转子线圈匝间短路。

d.发电机油氢差不稳定,导致密封油进入发电机,污染转子,也会导致匝间短路.虽然发电机在轻微转子匝间短路故障时仍可在一定条件下坚持运行，但当发展到一定程度时，会因匝间短路，减弱发电机有效磁场，在同样运行工况下需要较大的励磁电流，甚至可能因此而降低发电机的出力，或由于不对称短路导致振动加剧。

此外，短路点处的局部过热可能使故障进一步扩大为转子绕组接地故障。

2发电机转子匝间短路的判定方法结合燃机电厂2台发电机来看,测量直流电阻和测量交流阻抗，对于初步判定是否存在匝间短路故障是较为实际和有效的方法.1测量直流电阻在规程中规定,交接和大修时,都应测量转子绕组冷态下的直流电阻,其变化不应超过2%.从理论上讲,匝间短路时,直流电阻要减小.但是实际上发生轻微的匝间短路时,直流电阻测量的数据变化很小,且受实验方法,设备灵敏度的限制,测得的结果并不能很好的判定转子绕组是否真正存在问题.2测量转子的交流阻抗和功率损耗测量转子的交流阻抗和功率损耗,把它与原始数据或上次数据进行比较,从变化的趋势上来综合判定转子是否存在匝间短路,是比较灵敏的方法.这是因为,当绕组发生匝间短路时,在交流电压下,流过短路匝的短路电流比正常绕组中的电流大N倍,(N为槽中线圈总匝数).这个短路电流由很强的去磁作用,使得转子绕组的交流阻抗大大下降,而功率损耗却明显增大.以下数据为#1燃机转子交流阻抗试验数据对比：#1燃机转子交流阻抗：（0r/min）膛内热态#1燃机转子交流阻抗：（3000r/min）膛内热态从试验数据看：在3000r时，测量数据变化不大，在190V试验电压下，变化率为0.77%；在0r时，测量数据变化不大，在190V试验电压下，变化率为0.28%。

故障维修发电机转子绕组匝间短路故障的常见形式及其检测方法汪成喜（惠州市光大环保能源（龙门）有限公司，广东 惠州 516000）摘 要：通过电机试验对两种方法的灵敏性和可靠性进行了验证。

根据电机生产企业对电机转子绕组匝间短路测试的实际需求，提出了测试方法的组合方案，既能保证判断的准确性，又能检测出具体的故障槽位置。

关键词：发电机；短路；方法汽轮发电机组在高速旋转时，其转子在运转时，经常会出现转子绕组匝间发生短路，严重影响运行安全。

若汽轮发电机间存在短路，则不会对发电机造成其它影响，但若出现较大的问题，则会增加机组振动幅度，造成转子损坏，甚至机器不能运行，或者就是会有一些比较严重的故障，影响到其运行的安全问题。

所以，对于发电机转子进行故障检测是十分有必要的，并在检测过程中还能够不断的提高系统运行的水平。

1 转子绕组结构由于汽轮发电机组容量不稳定，转子间的冷却方式也不尽相同。

空冷系统一般为小容量机组所采用。

其优点是维护量较小，可靠性较高，并且对于运行部门来说，对于这一种模式也是十分的欢迎，但是，由于单机容量正在不断的提高，使用空冷方式已经并不是一个最好的解决办法，并且现在有绝大多数的国家依然在对材料的结构以及性能进行改进。

但是由于性价比比较合理，一些容量比较大的空冷机组都得到了生产，并且在容量比较适合的机组中，存在氢冷以及水内冷这两种冷却的方法。

除此之外，转子的开槽也是两种方式中转子的开槽形式，这对于励磁绕组的放置来说，是十分的方便。

从目前的状况来看，国内外的代行机组基本上都是用了一个氢冷的方法，而这一种方式的发电铣削的时候有一个槽，大汽轮发电机转子中有两个磁极，每个磁极上存在 n个槽，槽内存有串连的是一个槽的个数——半个线圈，而在每一个线圈中都有一个含有银的扁铜线并联成匝。

就像中心绕组一样，整个绕组是由末端的转子绕组中包含的线圈组成的。

与转子两极相连的是末端开始的线圈。

在电机转子线圈的时候使用到这一方式，以实心裸铜线绕制，然后贴上垫片或匝间绝缘。
