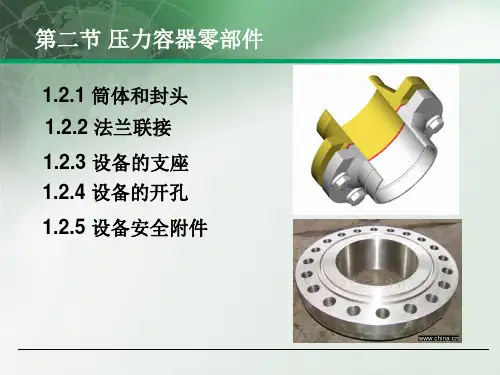

第二节 压力容器零部件 1.2.1 筒体和封头

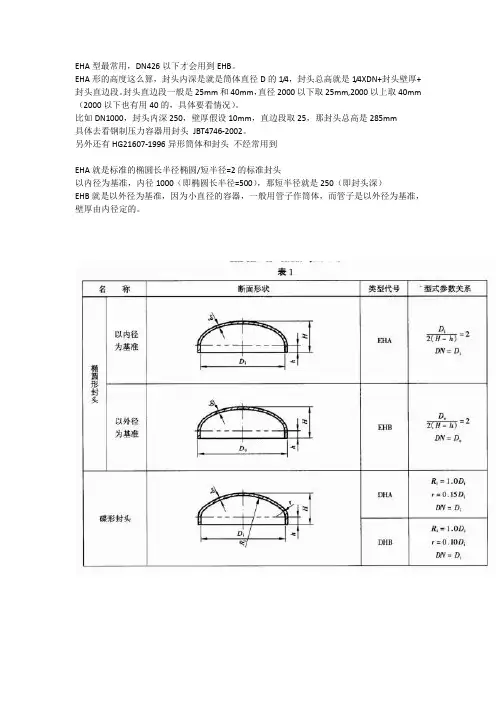

EHA型最常用，DN426以下才会用到EHB。

EHA形的高度这么算，封头内深是就是筒体直径D的1/4，封头总高就是1/4XDN+封头壁厚+封头直边段。

封头直边段一般是25mm和40mm，直径2000以下取25mm,2000以上取40mm （2000以下也有用40的，具体要看情况）。

比如DN1000，封头内深250，壁厚假设10mm，直边段取25，那封头总高是285mm
具体去看钢制压力容器用封头JBT4746-2002。

另外还有HG21607-1996异形筒体和封头不经常用到
EHA就是标准的椭圆长半径椭圆/短半径=2的标准封头
以内径为基准，内径1000（即椭圆长半径=500），那短半径就是250（即封头深）
EHB就是以外径为基准，因为小直径的容器，一般用管子作筒体，而管子是以外径为基准，壁厚由内径定的。

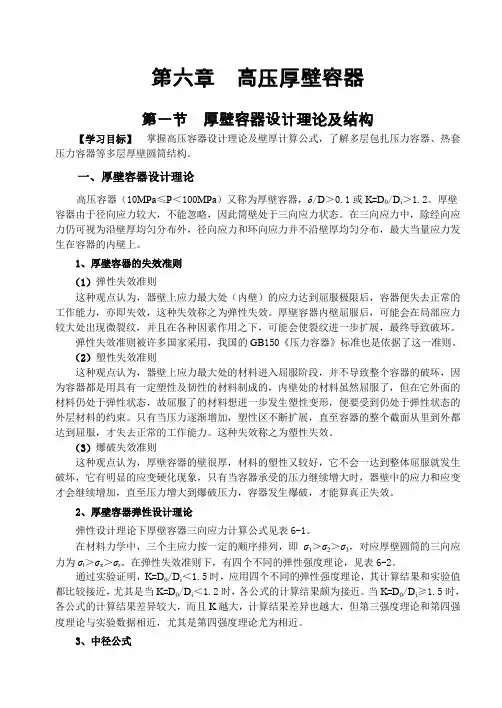

第六章高压厚壁容器第一节厚壁容器设计理论及结构【学习目标】掌握高压容器设计理论及壁厚计算公式，了解多层包扎压力容器、热套压力容器等多层厚壁圆筒结构。

一、厚壁容器设计理论高压容器（10MPa≤P＜100MPa）又称为厚壁容器，δ/D＞0.1或K=D0/D i＞1.2。

厚壁容器由于径向应力较大，不能忽略，因此筒壁处于三向应力状态。

在三向应力中，除经向应力仍可视为沿壁厚均匀分布外，径向应力和环向应力并不沿壁厚均匀分布，最大当量应力发生在容器的内壁上。

1、厚壁容器的失效准则（1）弹性失效准则这种观点认为，器壁上应力最大处（内壁）的应力达到屈服极限后，容器便失去正常的工作能力，亦即失效，这种失效称之为弹性失效。

厚壁容器内壁屈服后，可能会在局部应力较大处出现微裂纹，并且在各种因素作用之下，可能会使裂纹进一步扩展，最终导致破坏。

弹性失效准则被许多国家采用，我国的GB150《压力容器》标准也是依据了这一准则。

（2）塑性失效准则这种观点认为，器壁上应力最大处的材料进入屈服阶段，并不导致整个容器的破坏，因为容器都是用具有一定塑性及韧性的材料制成的，内壁处的材料虽然屈服了，但在它外面的材料仍处于弹性状态，故屈服了的材料想进一步发生塑性变形，便要受到仍处于弹性状态的外层材料的约束。

只有当压力逐渐增加，塑性区不断扩展，直至容器的整个截面从里到外都达到屈服，才失去正常的工作能力。

这种失效称之为塑性失效。

（3）爆破失效准则这种观点认为，厚壁容器的壁很厚，材料的塑性又较好，它不会一达到整体屈服就发生破坏，它有明显的应变硬化现象，只有当容器承受的压力继续增大时，器壁中的应力和应变才会继续增加，直至压力增大到爆破压力，容器发生爆破，才能算真正失效。

2、厚壁容器弹性设计理论弹性设计理论下厚壁容器三向应力计算公式见表6-1。

在材料力学中，三个主应力按一定的顺序排列，即σ1＞σ2＞σ3，对应厚壁圆筒的三向应力为σt＞σx＞σr。

在弹性失效准则下，有四个不同的弹性强度理论，见表6-2。

适用：低压和无毒 介质。
②凹凸型
优点：便于对中，垫圈 放在凹面不易挤出，密 封面窄比压大。
缺点：加工量大
适用：压力稍高
③榫槽型
优点：密封面窄，不与 介质接触，
缺点：拆卸难，垫圈不 易清理
适用：压力更高，密封 要求严
④梯形槽：
与椭圆型或八角型金 属垫圈配用。
特点：槽的锥面与垫 圈成线（或窄面）接 触密封。
法兰的类型
1）压力容器法兰：连接筒体与封头、筒体与筒体、 法兰与管板。
2）管法兰：管道之间连接。
思考：两类法兰作用相同，外形相同，能互换吗？ 为什么？
思考：两类法兰作用相同，外形相同，能互换吗？ 为什么？
答：不能。 因为： 压力容器法兰的公称直径通常是与其连接的筒体的
适用：温度、压力有 波动，介质渗透性
密封面的选用原则
首先必须保证密封可靠， 然后力求加工容易，装配方便、成本低。
垫圈（垫片）
垫圈是法兰连接的核心，密封效果的好坏主 要取决于垫圈的密封性能。
垫圈材料的要求：
耐介质腐蚀、不与操作介质发生化学反应， 不污染产品和环境， 具有良好的弹性， 有一定的机械强度和适当的柔软性， 在工作温度和压力下不易变质（硬化、老化、软化）。
法兰设计的重要概念
1、预紧密封比压：
预紧时(无内压），迫使 垫片变形与压紧面密合， 形成初始密封条件。此时 在垫片单位面积上的压紧 力。（也称最小压紧应力 MPa）
法兰设计的重要概念
2、工作密封比压：操
作时(有内压），压紧力 减小，垫片具有足够的回 弹能力，回复的变形能够 补偿螺栓和密封面的变形， 此时预紧密封比压下降到 正常工作的最小值 。 （MPa）

第11章压力容器的强度计算本章重点要讲解内容：（1）理解内压容器设计时主要设计参数（容器内径、设计压力、设计温度、许用应力、焊缝系数等）的意义及其确定原则；（2）掌握五种厚度（计算壁厚、设计壁厚、名义壁厚、有效壁厚、最小壁厚）的概念、相互关系以及计算方法；能熟练地确定腐蚀裕度和钢板负偏差；（3）掌握内压圆筒的厚度设计；（4）掌握椭圆封头、锥形封头、半球形封头以及平板封头厚度的计算。

（5）熟悉内压容器强度校核的思路和过程。

第一节设计参数的确定1、我国压力容器标准与适用范围我国现执行GB150－98 “钢制压力容器”国家标准。

该标准为规则设计，采用弹性失效准则和稳定失效准则，应用解析法进行应力计算，比较简便。

JB4732-1995《钢制压力容器—分析设计标准》，其允许采用高的设计强度，相同设计条件下，厚度可以相应地减少，重量减轻。

其采用塑性失效准则、失稳失效准则和疲劳失效准则，计算比较复杂，和美国的ASME标准思路相似。

2、容器直径（diameter of vessel）考虑压制封头胎具的规格及标准件配套选用的需要，容器筒体和封头的直径都有规定。

对于用钢板卷制的筒体，以内径作为其公称直径。

表1 压力容器的公称直径（mm）如果筒体是使用无缝钢管直接截取的，规定使用钢管的外径作为筒体的公称直径。

表2 无缝钢管制作筒体时容器的公称直径（mm）3、设计压力（design pressure）（1）相关的基本概念（除了特殊注明的，压力均指表压力）✧工作压力P W：在正常的工作情况下，容器顶部可能达到的最高压力。

①由于最大工作压力是容器顶部的压力，所以对于塔类直立容器，直立进行水压试验的压力和卧置时不同；②工作压力是根据工艺条件决定的，容器顶部的压力和底部可能不同，许多塔器顶部的压力并不是其实际最高工作压力（the maximum allowable working pressure）。

③标准中的最大工作压力，最高工作压力和工作压力概念相同。
