光学透镜作图题

轴的光线经凸透镜折射后的光线。ຫໍສະໝຸດ 2023年中考物理重难点突破
【分析】入射光线平行于凸透镜的主光轴，根据凸 透镜的三条特殊光线可知：平行于凸透镜主光轴的 光线，经过凸透镜后过另一侧的焦点。所以将入射 点与另一侧焦点相连并延长即可，如下图所示：
2023年中考物理重难点突破
【突破】透镜的三条特殊光线
作图依据：平面镜的成像特点 【例2】（2022阜新）小丽站在落地镜前看到了自
己的全身像。根据平面镜成像特点，画出她的眼睛 E通过平面镜看到自己右脚上P点像的光路图。
2023年中考物理重难点突破
【分析】作出物点P的像点P′的， 连接P′E，与镜面的交点为入射 点O，再连接PO，即入射光线， OE为反射光线。如右图所示： 【突破】1.根据平面镜成像的特点，像与物关于镜
经过凹透镜光心的光线，传播方向不改 变。
2023年中考物理重难点突破
五、综合作图 【例5】（2021南充）一束光线射向凸透镜后再经
平面镜反射射出，请将光路图补充完整。
2023年中考物理重难点突破
【分析】平行于主光轴的光线经凸透镜折射后折射 光线通过焦点，该光线入射到平面镜，先画出法线 ，再根据反射角等于入射角在法线右侧画出反射光 线，如下图所示：
面对称。 2.所成的像是虚像，所以像要画成虚线。 3.平面镜成像的原理是：像是反射光线的反向延长
线的交点，所以反射光线上的点、入射点、像点在 同一直线上，据此可以确定入射点和反射光线。 4.像与物上对应点的连线被镜面垂直平分，这点可 以帮助我们确定镜面的位置。
2023年中考物理重难点突破
三、光的折射作图 作图依据：光的折射规律 【例题3】（2022镇江）光从水射向空气时，入射
2023年中考物理重难点突破

2020年中考物理试题分类汇编：光学作图1.（2020营口如图所示，水平放置的凹透镜，F是它的焦点，光线a经回透镜折射后，再经平面镜反射，以图示的角度射到竖直放置的屏幕上。

请在图中确定平面镜的位置，完成光路图并标出经平面镜反射时反射角的大小。

【答案】2．（2020眉山）如图所示，探究凸透镜成像时，F是凸透镜的焦点，S是蜡烛火焰上的一点，试作出S的像S'。

【答案】3．（2020娄底）如图，OA是光源S发出的一条经平面镜反射后的反射光线，反射光线OA 经过了凸透镜焦点F．请作出OA的入射光线和经凸透镜折射后的折射光线。

【答案】4．（2020无锡）请在图中画出木棒AB在平面镜中所成的像。

【答案】。

5.（2020雅安）请在图中，画出入射光线AO的反射光线并标出反射角的度数。

【答案】6.（2020泰州）如图甲所示，完成图中光路__________；【答案】7.（2020聊城）一束光从水斜射入空气中，其折射光线如图所示，请在图中作出此光线的人射光线（注意标出法线）。

【答案】8.（2020宿迁）作出图中物体AB在平面镜中的像A′B′。

【答案】9.（2020西宁）如图所示，请将光路图补充完整。

【答案】10.（2020 阜新）小明站在池水旁观赏游鱼，恰好看见一架飞机飞过，分别用 A代表小明的眼睛、B 代表看到的鱼、C 代表看到的飞机，请画出小明看见鱼和飞机的光路图，并用“D”大致标出鱼在池水里的实际位置。

（保留必要的作图痕迹）【答案】11.（2020鄂尔多斯）如图是投影仪的简化结构图。

请在图中画出入射光线经凸透镜折射及再经平面镜反射后的光路图。

【答案】12.（2020潍坊）如图所示，在清水池底水平放置一平面镜，一束光射向水面的A点，经水折射和平面镜一次反射后射向水面的B点，请作出该过程的光路图。

【答案】13.（2020郴州）画出经过凹透镜后的折射光线。

【答案】14.（2020毕节）如图，一束光线竖直向上射向平面镜，经反射后又射向透镜，请完成光路图____。

中考物理专题复习-光学作图1．如图所示，平行玻璃砖A侧有一发光点S，请用作图法作出从B侧看到S的像S′的光路图。

2．请补全从空气射向水面的入射光线。

3．请在图中画出由S点发出的光，经过凸透镜后的折射光线，并请你在图上大致画出S点所对应的像。

4．在图中画出物体AB在平面镜MN中的像A′B′。

5．如图所示，请画出a、b两束光的折射光线。

6．请你完成凹透镜的两条光线的光路。

7．如图所示，是光线经过凸透镜后的折射光线，请补充凸透镜左边的入射光线，并画出进入水中的折射光线的大致位置（F为凸透镜右侧焦点，同时也是光线进入水中的入射点）8．如图所示，一束激光正好对准半圆形玻璃的中心照射，试作图表示光的大致传播路径（提示：光路要完整）。

9．根据图中的入射光线和折射光线，将透镜的种类画在虚线框内。

10．将图中的光路补充完整，画出入射或折射光线。

11．完成如图所示的光路图。

12．在下列虚线框内画出合适的透镜。

13．如图甲所示，小明看到被霓虹灯妆点的唐河老大桥倒映在河面上，构成一幅美轮美奂的画面。

请在图乙中画出小明看到水中的一只霓虹灯的光路图。

14．按要求作图（请保留作图痕迹）。

如图所示，水池的侧壁上安装了一盏小射灯A，站在水池旁边的小杰（眼睛在C点）（即图中的C点）的光路图。

15．如图所示，若射向平面镜的一束光OA经镜面反射后恰沿平行于凸透镜主光轴的方向射出，请在图中画出：①平面镜放置的位置；②通过凸透镜后的折射光线。

16．光线AO以45°入射角射向平面镜。

请根据光的反射定律，在图中画出反射光线OB。

17．如图甲所示，在小宁与平面镜之间有一只杯子，为何杯子和杯子的像在小宁眼球视网膜上成的像大小不同？根据“平面镜成像”、“视觉的形成”等有关知识，请你在图丙中画出杯子AB在视网膜上成的像A'B'。

（要求：先根据平面镜成像规律画出AB，再用图乙的方法画出A'B'）18．如图所示半圆玻璃砖，O为半玻璃砖的圆心，请画出一束光从空气斜射到O点后进入到玻璃砖的光路图。

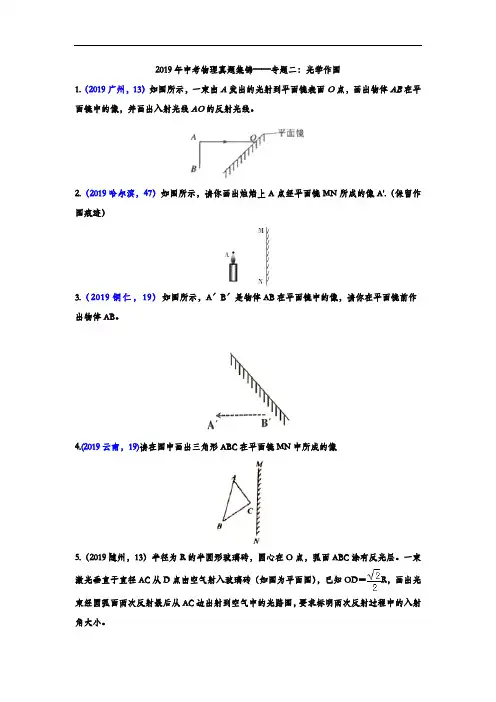

2019年中考物理真题集锦——专题二：光学作图1.（2019广州，13）如图所示，一束由A发出的光射到平面镜表面O点，画出物体AB在平面镜中的像，并画出入射光线AO的反射光线。

2.（2019哈尔滨，47）如图所示，请你画出烛焰上A点经平面镜MN所成的像A'.（保留作图痕迹）3.（2019铜仁，19）如图所示，A＇B＇是物体AB在平面镜中的像，请你在平面镜前作出物体AB。

4.(2019云南，19)请在图中画出三角形ABC在平面镜MN中所成的像5.（2019随州，13）半径为R的半圆形玻璃砖，圆心在O点，弧面ABC涂有反光层。

一束激光垂直于直径AC从D点由空气射入玻璃砖（如图为平面图），已知OD＝R，画出光束经圆弧面两次反射最后从AC边出射到空气中的光路图，要求标明两次反射过程中的入射角大小。

6.(2019娄底，19)如图所示，S'为发光点S在平面镜MN中所成的像，请在图中画出发光点S 的位置，并画出一条由S点发出，经平面镜反射后通过P点的光线。

7.（2019聊城，）如图所示，画出物体AB在平面镜中的像A′B′。

8.（.2019烟台，21）汉代的《淮南万毕术》中记载：“取大镜高悬，置水盆于下，则见四邻矣。

”（如图）。

请在答题卡指定位置，通过作图确定“大镜”的位置。

9.（2019山西，22）如图甲所示，家用小轿车的前挡风玻璃都是斜的，这样可以保证夜间行车时，车内景物通过挡风玻璃所成的像，成在司机前面斜上方避免干扰司机视线，保证驾驶安全。

请你在图乙中画出司机眼睛（B点）通过挡风玻璃MN看到车内装饰物（A点）的像的光路图。

10.（2019泰安，21）如图所示，从点光源S发出的一条光线射向平面镜，经平面镜反射后射向墙壁上的O点处。

请作出这条入射光线并完成光路图。

11.(2019济宁，)如图10所示,一束光水平射入潜望镜镜口后,通过潜望镜进入小明的眼睛。

请画出光的传播路径12.（2019沈阳，2）舞蹈教室内有一面非常大的平面镜，一位同学先后站在镜前甲、乙、丙、丁的四个位置，如图所示。
