中考物理之透镜作图(含解析)

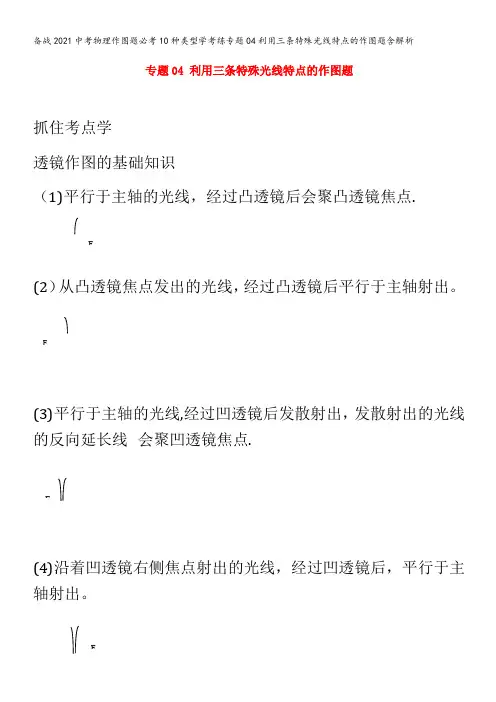

中考物理一轮复习---透镜作图【三条特殊的光线作图】1．根据图中的入射光线或折射光线，画出相应的折射光线或入射光线。

，，2．如图所示，凸透镜与凹透镜的一个焦点重合，请根据入射光线，画出相应的出射光线。

【两种透镜作图】3．在如图所示的方框中填入合适的透镜。

4．根据入射光线和折射光线，在图中的虚线框内画出适当类型的透镜。

【凸透镜的成像规律作图】5．如图所示，蜡烛的烛焰中心A在主光轴上距凸透镜光心O二倍焦距以外。

①根据凸透镜成像规律，在图甲中标出A所成的像A′的大致位置；②借助辅助线或光路图，在图乙中找到A所成的像A′的确切位置，保留作图痕迹。

6．根据凸透镜的成像规律，请在图中作出物体通过凸透镜所成的像。

7．如图甲所示，AB通过凸透镜成倒立放大的实像，请利用所学在图中画出凸透镜及其焦点F的位置。

8．如图所示，S1、S2为发光点，S l’、S2’分别为S1、S2通过透镜(图中未画出)所成的像，试在本图上作出透镜的可能位置、光心．指出透镜的种类，并依次写出作图步骤．【光的反射和透镜综合作图】9．一束平行于主光轴的光线，射向凸透镜后再经平面镜反射，请完成光路图。

10．如图所示，S′是光源S在平面镜中所成的像，S发出的一条光线经平面镜反射后恰好经过凸透镜左侧焦点F。

请你画出：（1）光源S的位置；（2）经过凸透镜的折射光线。

11．用一条光线照射凸透镜，折射光线a恰好经过凸透镜另一侧焦点。

然后经水平地面上的平面镜反射，在墙壁上形成一个光点A．请在图中画出：（1）a的入射光线；（2）光点A的位置；（3）标出反射角度数。

12．图中的光线经过平面镜反射后水平射向竖直放置的凸透镜，请画出平面镜的入射光线和凸透镜的折射光线。

13．如图所示，一条与主光轴垂直的光线经平面镜反射后射向前方的凹透镜。

请画出经过平面镜反射后的反射光线以及经过凹透镜折射后的折射光线。

14．如图所示，从点光源S射出的一条光线经P处的平面镜反射后，反射光线射向凹透镜的焦点方向。

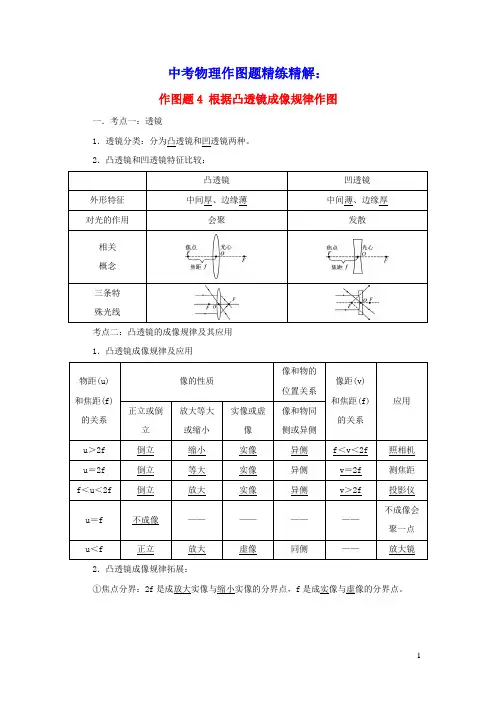

中考物理作图题精练精解：作图题4 根据凸透镜成像规律作图一．考点一：透镜1．透镜分类：分为凸透镜和凹透镜两种。

2．凸透镜和凹透镜特征比较：考点二：凸透镜的成像规律及其应用1．凸透镜成像规律及应用2．凸透镜成像规律拓展：①焦点分界：2f是成放大实像与缩小实像的分界点，f是成实像与虚像的分界点。

②凸透镜成实像的动态规律：物体沿主光轴移动时，像和物移动方向一致，即物距减小(增大)，像距增大(减小)，像变大(小)；成虚像的动态规律：物体沿主光轴移动时，像和物移动方向一致，物近像近像变小，物远像远像变大。

（凸透镜成像变化规律口诀法：一焦分虚实，二焦分大小，虚像同侧正，实像异侧倒，物体移向凸透镜，实像变远且变大，虚像变近且变小。

）二．真题精练1.(2020年四川省自贡市中考真题)请在图中画出光线经过凹透镜后的光路图(F为焦点)。

【答案】【解析】【详解】由图可知，延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴；平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点，如图所示：2.(2020年青海省中考真题)如图所示，平面镜垂直于凸透镜主光轴且在凸透镜左侧焦点上，请完成光路图。

【答案】【解析】【详解】根据平行于主光轴的光线经凸透镜折射后通过焦点，画出经凸透镜折射后的光线；平面镜垂直于凸透镜主光轴且在凸透镜左侧焦点上，射向焦点的光线入射到平面镜上，入射点为F，法线与凸透镜主光轴重合，根据反射角等于入射角，画出反射光线；该反射光线是从凸透镜焦点发出的，经凸透镜再次折射后将平行于主光轴射出，如图所示：3.(2020年内蒙古呼和浩特市中考真题)如图所示，画出两条光线经凸透镜折射后的光路图．( )【答案】【解析】【分析】要正确作出图中两条入射光线的折射光线，必须知道凸透镜的三条特殊光线：过焦点的光线、平行于主光轴的光线、过光心的光线经凸透镜折射后如何传播．【详解】平行于主光轴的光线经凸透镜折射后，折射光线通过焦点；过光心的光线其传播方向不变；如图所示：4.(2020年辽宁省营口市中考真题)如图所示，水平放置的凹透镜，F是它的焦点，光线a 经回透镜折射后，再经平面镜反射，以图示的角度射到竖直放置的屏幕上。

专题03 透镜及其应用考点1 透镜1．（2023四川成都）如图甲所示是博物馆内“刘充国印”的展台，上方是凸透镜，透过它能看到放大的印章；下方是平面镜，通过它能看到印章底部的字。

图乙是其示意图，F为凸透镜的焦点，O为凸透镜的光心，光线a平行于凸透镜的主光轴（图中虚线）。

请在图乙中画出：①光线a经过凸透镜折射后的光线；②光线b经过平面镜反射后的光线。

【答案】【解析】凸透镜能将平行光会聚到焦点，所以平行于主光轴的光线a经过凸透镜后，会聚于焦点；先过入射点做法线垂直于平面镜，由光的反射定律可得，反射角等于入射角，做出反射光线2．（2023重庆）在如图中画出入射光线经凹透镜折射后的光线。

【答案】【解析】凹透镜对光有发散作用，射向凹透镜另一侧焦点的光线经凹透镜折射后平行于主光轴射出3．（2023重庆）请根据画出的光线，在答图中虚线框内画出一个适当的透镜。

【答案】【解析】平行的光线经透镜折射后变得发散，因此该透镜起发散作用，为凹透镜4．（2023四川南充）如图所示，一束光射向凸透镜，请画出该光经过凸透镜、凹透镜的折射光路。

【答案】【解析】过凸透镜焦点的光线经凸透镜折射后折射光线平行于主光轴，平行于主光轴的光线经过凹透镜折射后，折射光线的反向延长线过凹透镜的虚焦点考点2 生活中的透镜5．（2023湖北随州）细心观察的小明发现身边处处有物理。

下列他观察到的现象或事例可以用“光的直线传播”解释的是（）A．课堂上老师用投影仪将同学们的忧秀作品展示投影B．太阳高照时校园长廊下斑驳的树影C．午后阳光通过课桌上透明水杯形成的彩色光带D．晚自习时教室窗户玻璃里出现的另一个“自己”【答案】B【解析】A．课堂上老师用投影仪将同学们的忧秀作品展示投影，利用的是凸透镜成倒立放大的实像的规律，凸透镜成像利用的是光的折射现象，故A不符合题意；B．太阳高照时校园长廊下斑驳的树影，影子的形成是光的直线传播现象，故B符合题意；C．午后阳光通过课桌上透明水杯形成的彩色光带是光的色散现象，光的色散属于光的折射现象，故C不符合题意；D．晚自习时教室窗户玻璃里出现的另一个“自己”，利用的是平面镜成像的特点，平面镜成像是光的反射现象，故D不符合题意。

中考物理透镜及其应用试题(有答案和解析)含解析一、初中物理透镜及其应用1．如图所示，图甲测凸透镜的焦距，图乙“探究凸透镜成像的规律”，在图乙所示的位置光屏上成清晰的像，下列说法正确的是（）A. 由图甲可知凸透镜的焦距是40cmB. 图乙的成像的特点与投影仪的成像原理相同C. 图乙中若用遮光板挡住凸透镜的上半部分，光屏上只出现像的下半部分D. 图乙中若在凸透镜左侧“戴”上近视镜，光屏向右移动才能找到清晰的像【答案】D【解析】【解答】解： A、根据甲图可以知道f=10cm，故A错误；B、根据乙图u＞2f，应用应该是照相机，故B错误；C、挡住了透镜上半部分，光能通过下半部分会聚成像，只是光线变少了能成一个变暗的完整的像，故C错误；D、戴上近视眼镜（凹透镜）对光有发散作用，所以像会成在后面，光屏向右移动．故D 正确．故选：D．【分析】（1）凸透镜成像的规律，研究的是成像特点与物距之间的关系，成像特点的变化与透镜的焦距有关．首先确定凸透镜的焦距；（2）然后结合凸透镜成像规律的表格：物距（u）成像特点像距（v）应用u＞2f倒立缩小实像f＜v＜2f照相机u=2f倒立等大实像v=2f测焦距2f＞u＞f倒立放大实像v＞2f投影仪/幻灯机u=f不成像u，＜f正立放大虚像放大镜2．下列作图错误的是（）A. 力F的力臂B. 判定螺线管的极性C. 凹透镜对光线的作用D. 光的反射【答案】B【解析】【解答】A、由A图知，力F的力臂是正确的，A不符合题意；B、螺线管的左端为N极，B符合题意；C、由B图知凹透镜对光线的作用是正确的，C不符合题意；D、由D图知光的反射的光路图是正确的，D不符合题意。

故答案为：B。

【分析】A、画力臂的方法：找支点；沿力的方向画延长线；过支点向力的延长线做垂线，垂线段的长度就是力臂；B、安培定则：用右手握住通电螺线管，让四指指向电流的方向，那么大拇指所指的那一端是通电螺线管的N极；C、经过凹透镜的三条特殊光线：经过光心的光线传播方向不改变；与主光轴平行的光线折射后的反向延长线过虚焦点；射向虚焦点的光线折射后平行于主光轴；D、反射定律：反射线跟入射线和法线在同一平面内；反射线和入射线分居法线两侧，反射角等于入射角。

专题02：光学作图光学作图是学习光学的重要组成部分,也是各省市中考的主要的考查点之一。

通过光学作图能考查学生对光学知识模块的理解和掌握情况,而且也能考查学生的画图能力、分析能力和解决实际问题的能力。

考查的主要有反射作图、折射作图平面镜成像作图和透镜作图四个方面的作图。

一、光学作图要求：在光学作图中,无论是哪类作图,都要注意以下几点：1、分清实线和虚线：入射光线、反射光线及折射光线均用实线表示,虚像、法线和光的反向延长线等均用虚线表示。

2、光线连续不能断开,箭头要标正确：入射光线的箭头方向都是“指向界面”,反射、折身光线的箭头方向都是“背离界面”；3、分清角的关系：不要把入（或反或折）射光线与反射面或界面的夹角视为入（或反或折）射角。

4、作图一定要用尺规作图,并保留作图痕迹,作图清晰规范,不能涂改。

5、法线与界面或反射面垂直,标垂直符号。

二、光学作图方法：1、反射作图：方法一根据光的反射定律作图,适用于较简单的作图：（1）过入（反）射光线和界面的交点且垂直界面作法线（用虚线表示）,并标垂直符号；（2）根据反射角等于入射角,利用量角器作出反（入）射光线,并标上箭头。

方法二利用平面镜成像特点作图,适合较复杂的作图：（1）作发光点关于平而统的对称点,即像点；（2）用虚线连接像点和光线接收点（或人眼）交平面镜于一点,即为反射点；（3）用实线连接发光点与反射点,标上箭头为入射光线,用实线连接光线接收点（或人眼）与反射点,标上箭头,即为反射光线。

2、折射作图：（1）确定入(折)射点:入(折)射光线与界面的交点即为入(折)射点；（2）根据法线和折射面垂直,过入(折)射点作出法线(用虚线),并标出垂直符号；（3）根据光的折射定律,画出入射光找的折射光线、或画出折射光线的入射光线(通常情况下,不管是入射角还是折射角,总是空气中的角较大)（4）对于较复杂的折射作图,由于人的眼睛总认为光是沿直线传播的,所以可以连接人眼和人眼看到的像,根据光的折射规律确定入射点,从而确定入射光线和折射光线,注意传播方向。

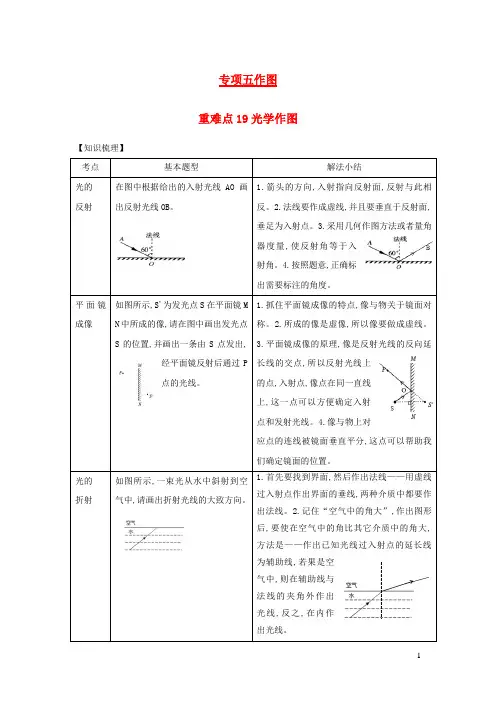

专项五作图重难点19光学作图【知识梳理】考点基本题型解法小结光的反射在图中根据给出的入射光线AO画出反射光线OB。

1.箭头的方向,入射指向反射面,反射与此相反。

2.法线要作成虚线,并且要垂直于反射面,垂足为入射点。

3.采用几何作图方法或者量角器度量,使反射角等于入射角。

4.按照题意,正确标出需要标注的角度。

平面镜成像如图所示,S'为发光点S在平面镜MN中所成的像,请在图中画出发光点S的位置,并画出一条由S点发出,经平面镜反射后通过P点的光线。

1.抓住平面镜成像的特点,像与物关于镜面对称。

2.所成的像是虚像,所以像要做成虚线。

3.平面镜成像的原理,像是反射光线的反向延长线的交点,所以反射光线上的点,入射点,像点在同一直线上,这一点可以方便确定入射点和发射光线。

4.像与物上对应点的连线被镜面垂直平分,这点可以帮助我们确定镜面的位置。

光的折射如图所示,一束光从水中斜射到空气中,请画出折射光线的大致方向。

1.首先要找到界面,然后作出法线——用虚线过入射点作出界面的垂线,两种介质中都要作出法线。

2.记住“空气中的角大”,作出图形后,要使在空气中的角比其它介质中的角大,方法是——作出已知光线过入射点的延长线为辅助线,若果是空气中,则在辅助线与法线的夹角外作出光线,反之,在内作出光线。

透镜 作图请画出平行于主光轴的入射光线AB经凸透镜折射后的光线1.透镜作图,必须牢记“6条特殊光线”。

2.作图前一定要先分清楚是“凸透镜”还是“凹透镜”。

3.注意箭头方向要“一致”。

综合 作图如图所示,S 是点光源,它射向平面镜的一条光线经平面镜反射后经过A 点,再射向水面,在水面发生折射。

请画出：（1）入射光线；（2）反射光线；（3）折射光线。

综合作图,综合运用单独一项作图的方法,综合考虑。

注意线的虚实和光线的方向（箭头的标注方向）。

本题先按照平面镜的作图方法,做出S 的对称点S ′(像点),根据像点、入射点、反射光线上的点在同一直线上,做出反射光线,确定入射点,完成入射光线和反射光线的作图。
