2019中考物理真题分类汇编透镜及其应用作图题凸透镜、凹透镜的三条特殊光线等(共40题,有答案)

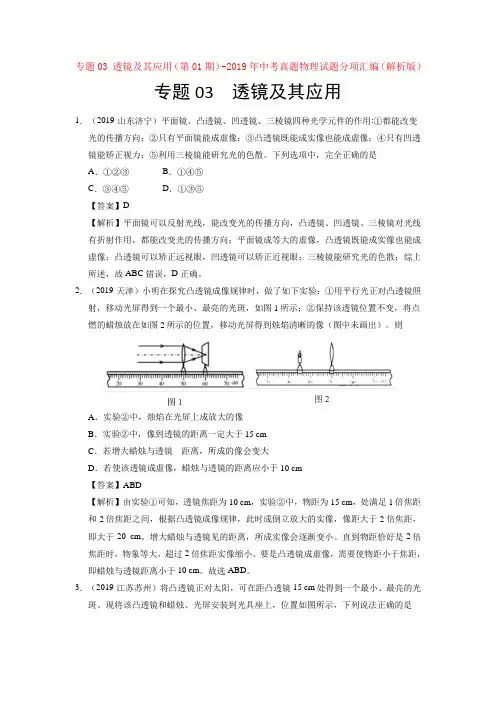

专题03 透镜及其应用（第01期）-2019年中考真题物理试题分项汇编（解析版）专题03 透镜及其应用1．（2019·山东济宁）平面镜、凸透镜、凹透镜、三棱镜四种光学元件的作用:①都能改变光的传播方向；②只有平面镜能成虚像；③凸透镜既能成实像也能成虚像；④只有凹透镜能矫正视力；⑤利用三棱镜能研究光的色散。

下列选项中，完全正确的是A．①②③B．①④⑤C．③④⑤D．①③⑤【答案】D【解析】平面镜可以反射光线，能改变光的传播方向，凸透镜、凹透镜、三棱镜对光线有折射作用，都能改变光的传播方向；平面镜成等大的虚像，凸透镜既能成实像也能成虚像；凸透镜可以矫正远视眼，凹透镜可以矫正近视眼；三棱镜能研究光的色散；综上所述，故ABC错误，D正确。

2．（2019·天津）小明在探究凸透镜成像规律时，做了如下实验：①用平行光正对凸透镜照射，移动光屏得到一个最小、最亮的光斑，如图1所示；②保持该透镜位置不变，将点燃的蜡烛放在如图2所示的位置，移动光屏得到烛焰清晰的像（图中未画出）。

则A．实验②中，烛焰在光屏上成放大的像B．实验②中，像到透镜的距离一定大于15 cmC．若增大蜡烛与透镜距离，所成的像会变大D．若使该透镜成虚像，蜡烛与透镜的距离应小于10 cm【答案】ABD【解析】由实验①可知，透镜焦距为10 cm，实验②中，物距为15 cm，处满足1倍焦距和2倍焦距之间，根据凸透镜成像规律，此时成倒立放大的实像，像距大于2倍焦距，即大于20 cm。

增大蜡烛与透镜见的距离，所成实像会逐渐变小。

直到物距恰好是2倍焦距时，物象等大，超过2倍焦距实像缩小。

要是凸透镜成虚像，需要使物距小于焦距，即蜡烛与透镜距离小于10 cm。

故选ABD。

3．（2019·江苏苏州）将凸透镜正对太阳，可在距凸透镜15 cm处得到一个最小、最亮的光斑。

现将该凸透镜和蜡烛、光屏安装到光具座上，位置如图所示，下列说法正确的是A．此时可以在光屏上观察到清晰缩小的像B．仅在凸透镜左侧附近放一合适的凹透镜，可模拟近视眼的矫正C．将蜡烛形到30 cm刻度处，移动光屏可在屏上得到清晰等大的像D．将蜡烛移到40 cm刻度处，动光屏可在光屏上很到清晰放大的像【答案】B【解析】由焦点和焦距的定义，当拿着凸透镜正对太阳光，在距透镜中心15 cm处得到一个最小最亮的光斑，则该凸透镜的焦距为该点到透镜的距离，即焦距为15 cm。

2019中考物理真题分类汇编透镜及其应用实验题凸透镜成像规律及探究实验（共43题，有答案）1．（2019•鄂尔多斯）康巴什是全国首个以城市景观命名的国家4A级景区，来自南京的小华拍了一张康巴什大桥的照片，如图甲，感觉有点小，更换镜头站在原地又拍了一张，如图乙。

两次像的大小不同是何原因呢？他猜想可能是两个镜头的焦距不同造成的，为此，返校后小华在实验室找来相关器材进行了以下探究：（1）如图丙，他先将f＝10cm的凸透镜固定在光具座上50cm刻度处，再将蜡烛放在10cm 刻度处，移动光屏直到成清晰的像，此时光屏应在刻度范围内。

（2）基于实验目的，接下来他换用f＝5cm的凸透镜仍固定在50cm刻度处，保持蜡烛位置不变，移动光屏找到最清晰的像，此像大小比（1）中所成的像。

（3）依据（2）问的结论，他又联想到望远镜的物镜（凸透镜）和目镜（凸透镜）的焦距大小也不同，为了尽可能成更大更清晰的像，则f物f目，若将物镜和目镜互换位置，站在原地看同一物体，此时所成像的大小不换位置时所成像的大小（均选填“＞”“＜”“＝”）。

2．（2019•莱芜区）如图所示为“探究凸透镜成像规律”的实验装置。

（1）实验前老师为同学们准备了焦距分别为10cm和30cm两个凸透镜，为了顺利完成实验，你应该选择焦距为cm的凸透镜；（2）将点燃的蜡烛和光屏分别放在如图所示的位置，此时光屏上呈现了烛焰清晰的像，像的性质是倒立的（选填“放大”或“缩小”）的实像，（选填“照相机”、“投影仪”或“放大镜”）就是根据这一原理工作的；如果此时将蜡烛和光屏对调，光屏上（选填“能”或“不能”）呈现烛焰清晰的像；（3）若小华在做实验时，不小心让凸透镜和自己的衣服发生了摩擦带了静电，将一小片碎纸片吸附到了凸透镜上面，将凸透镜的镜面遮挡住了一部分，此时光屏上（选填“烛焰的像不完整”、“会有纸片的像”或“烛焰的像变暗了些”）。

3．（2019•上海）在“探究凸透镜成像规律”实验中，所选凸透镜的焦距为10厘米。

2019中考物理真题分类汇编透镜及其应用作图题凸透镜、凹透镜的三条特殊光线等（共40题，有答案）1．（2019•滨州）根据图中的入射光线或折射光线，画出相应的折射光线或入射光线。

2．（2019•常德）如图所示，请完成折射光路图。

3．（2019•盘锦）凸透镜的焦点F处有一点光源S，请在图中画出点光源S在平面镜中所成的像及光线SA的折射光线。

4．（2019•西宁）如图所示，作出光线通过凸透镜和凹透镜的完整光路。

5．（2019•朝阳）一个凸透镜的主光轴与水面恰好重合，F为凸透镜的焦点。

根据给出的光线作出进入凸透镜的入射光线和从水面出来的折射光线。

6．（2019•抚顺）如图所示，有一点光源S发出的一条光线经平面镜反射后，反射光线经过凸透镜上方的焦点。

请画出：（1）入射光线。

（2）反射光线。

（3）经凸透镜折射后的折射光线。

7．（2019•铁岭）如图所示，SA为水面上方的点光源S射向水面的一条光线，该光线射到水面的反射光线的方向刚好指向水面上方凹透镜右侧的焦点。

请画出：（1）光线SA射入水中的折射光线。

（2）经过凹透镜的折射光线。

8．（2019•本溪）如图甲所示，手持凸透镜观察湖面上的鸟巢S，可以看到鸟巢倒立、缩小的像S1，通过平静的水面又能看到鸟巢的倒影S2．图乙是这一过程的简易光路图，F是凸透镜的焦点，O是光心，光线SA与主光轴平行，请画出：（1）光线SA通过凸透镜后的折射光线和像点S1的位置。

（2）像点S2的位置。

9．（2019•鞍山）如图所示，凸透镜的主光轴与水面重合，F是透镜的焦点，S是水中的点光源，请画出由S发出的射向左侧焦点F并经过凸透镜的光路图。

10．（2019•日照）平行光经过凸透镜后会聚在主光轴上的一点，这个点叫作凸透镜的焦点；平行光经过凹透镜后，光线发散，发散光线的反向延长线交在主光轴上的一点，这个点叫作凹透镜的虚焦点。

如图，F点既是图示凸透镜的焦点，也是图示凹透镜的虚焦点，请画出图中两条平行于主光轴的光线经过两个透镜的光路图。

一、填空题15.（2019·东营）1月3日，嫦娥四号着陆器带着玉兔二号巡视器顺利驶抵月背表面。

右图为嫦娥四号着陆器监视相机拍摄的巡视器走上月面影像图。

着陆器监视相机的镜头相当于一个（选填“凸透镜”或“凹透镜”）。

巡视器的车轮表面凹凸不平，目的是（选填“增大”或“减小”）摩擦力。

15．【答案】：凸透镜（1 分）增大（1 分）17．(2019·泰安)（1分）目前青少年近视现象十分严重，应加强用眼保护，图中表示近视眼成像示意图的是图。

17．【解答】解：远视眼成因：眼球晶状体的曲度过小，远处物体射来的光线通过晶状体折射后形成的像会落在视网膜的后方。

近视眼成因：眼球晶状体的曲度过大，远处物体射来的光线通过晶状体折射后形成的像会落在视网膜的前方。

由图可知，乙是近视眼的成因，甲是远视眼的成因。

故答案为：乙。

17．(2019·威海)黑洞是宇宙中质量很大的天体。

如图，两恒星1、2发出的光在经过某黑洞附近时发生了弯曲之后射向地球，地球上的人类观测到恒星1的位置比原位置偏高（选填“偏高”、“偏低”或“不变”）；若在黑洞的位置用一个光学元件代替它对光的作用（光学元件的尺寸可大于黑洞），该光学元件为凸透镜。

【解答】解：（1）人眼看到物体是因为物体发出、反射（或折射）的光进入人眼，当光线经过偏转进入人眼时，人大脑直觉认为光是沿直线传播过来，所以看到的是物体的虚像。

如图可知，看到的像在恒星1的上方，比原位置偏高；（2）由题目中的图可知，恒星1、恒星2发出的光经过黑洞附近时，会在万有引力作用下弯曲，光束变得集中，类似于凸透镜对光线的会聚作用，所以，在黑洞的位置可以用凸透镜代替它对光的作用。

故答案是：偏高；凸透镜。

8.（2019·黄冈）为了加强管理，某单位利用人工智能技术，实行刷脸考勤制度。

如图，当人富近摄像头时，光源自动打开，照亮___________(选填“人脸”或”显示屏”)。

人脸通过摄像头成一个倒立、__________的实像，并与录人的信息进行比对，从面记录考勤。

2019年中考真题物理试题分类汇编附解析专题03 透镜及其应用1．（2019·新疆自治区兵团）下列光学仪器或日常用品中，能够成与物体大小相等的虚像的是A．穿衣镜B．老花镜C．显微镜D．望远镜【答案】A【解析】穿衣镜是平面镜，平面镜成正立等大虚像，故A符合题意；老花镜是凸透镜，凸透镜可以成倒立缩小、倒立放大、倒立等大的实像，也可以成正立、放大的虚像，不能成与物体大小相等的虚像，故B不符合题意；显微镜包括物镜和目镜，物镜相当于幻灯机（或者投影仪），成倒立、放大的实像，目镜相当于放大镜，成正立、放大的虚像，故C不符合题意；望远镜是由两组透镜组成，靠近眼镜的叫目镜，靠近被测物体的叫物镜；物镜的作用是使物体在焦点附近成倒立、缩小的实像，目镜相当于一个放大镜，成正立、放大的虚像，故D不符合题意。

2．（2019·云南昆明）下列说法中正确的是A．放大镜是凹透镜B．凸透镜总是成实像C．凸透镜只能成倒立的像D．凹透镜对光线有发散作用【答案】D【解析】放大镜是凸透镜，根据物距小于焦距时，成正立放大虚像的原理制成，故A错误；由凸透镜成像规律可知，凸透镜可以成倒立的实像，也可以成正立的放大的虚像，故BC错误；凹透镜对光线有发散作用，故D正确。

3．（2019·广东深圳）下列与照相机成像原理相同的设备是A．放大镜B．近视眼镜C．监控摄像头D．投影仪【答案】C【解析】根据凸透镜成像特点，当物距大于两倍焦距时，凸透镜能够成倒立缩小的实像为照相机原理。

放大镜是利用凸透镜成正立放大虚像的原理，故A错误；近视眼镜利用了凹透镜对光线的发散作用，故B错误；监控摄像头是利用凸透镜成倒立缩小的实像的原理，故C正确；投影仪是利用凸透镜成倒立放大实像的原理，故D错误。

4．（2019·湖南衡阳）当汽车经过十字路口时，监控摄像头就会拍下照片，摄像头相当于一个透镜，影像传感器相当于光屏，下列说法正确的是A．监控摄像头和近视眼镜的镜片都对光有会聚作用B．拍照时，汽车位于摄像头二倍焦距以外C．当汽车远离摄像头时，影像传感器上的像变大D．影像传感器上成的是正立的虚像【答案】B【解析】监控摄像头相当于凸透镜，近视眼镜的镜片是凹透镜，凸透镜对光线有会聚作用，凹透镜对光线有发散作用，故A错误；监控摄像头是利用物体在2倍焦距以外，成倒立、缩小实像的原理工作的，即影像传感器上成的是倒立、缩小的实像，故B正确，D错误；凸透镜成实像时，物远像近像变小，所以，当汽车远离摄像头时，影像传感器上的像变小，故C错误。

2019中考物理真题分类汇编透镜及其应用选择题2凸透镜成像规律相关应用（近视眼、远视眼等）（共27题，有答案1．（2019•大连）下列关于眼睛的说法正确的是（）A．晶状体和角膜相当于光屏B．物体在视网膜上成正立的像C．看清远处物体时，晶状体较薄D．患近视眼，应使用凸透镜矫正2．（2019•鄂尔多斯）端午节，人们通常要包粽子，赛龙舟，挂艾草，在我们鄂尔多斯巴图同学家中却是另一番场景。

下列描述，错误的是（）A．巴图看赛马时，像成在视网膜前，用凹透镜来矫正B．妈妈用红外线烤箱烤羊排是利用了红外线的热效应C．巴图闻到阵阵烤羊排的香味属于扩散现象D．巴图给自行车充气过程与热机的做功冲程相同3．（2019•凉山州）据专家介绍，12至18岁是青少年近视的高发期，主要原因如下：（1）长时间用眼不注意姿势或者休息。

（2）长时间玩游戏、上网、玩手机、看电视等原因引起近视。

下列四幅图中，属于近视眼及其矫正的是（）A．甲和丙B．甲和丁C．乙和丙D．乙和丁4．（2019•枣庄）智能手机给人们带来了许多便利，但长时间盯着手机屏幕，容易导致视力下降。

下列关于近视眼及其矫正的原理图正确的是（）A．甲乙B．甲丁C．丙乙D．丙丁5．（2019•济南）调查发现，近年来需要进行视力矫正的人数逐年增多，且呈现低龄化趋势。

保护视力，刻不容缓。

根据如图可以判断：图中小女孩配戴眼镜的镜片是（）A．凹透镜，用来矫正她的远视眼B．凹透镜，用来矫正她的近视眼C．凸透镜，用来矫正她的远视眼D．凸透镜，用来矫正她的近视眼6．（2019•兰州）关于光现象，下列说法中正确的是（）A．矫正远视眼需要佩戴合适的凹透镜B．人站在穿衣镜前看到自己在镜中的像是实像C．用照相机拍照时，景物应位于照相机镜头的二倍焦距以外D．待观察物体通过显微镜的物镜在目镜的焦点附近生成一个正立、放大的虚像7．（2019•宜昌）据央视新闻报道，我国台湾省台中市一辆小客车，因车主将矿泉水随手放在仪表盘上的防滑垫上，导致防滑垫起火（如图所示）。

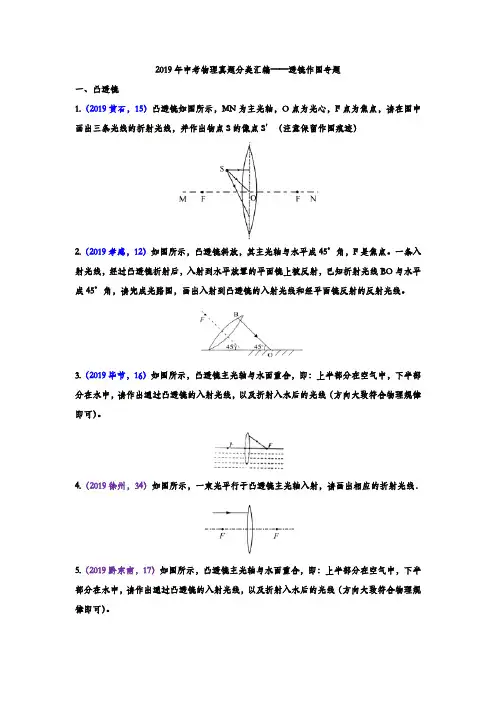

2019年中考物理真题分类汇编——透镜作图专题一、凸透镜1.（2019黄石，15）凸透镜如图所示，MN为主光轴，O点为光心，F点为焦点，请在图中画出三条光线的折射光线，并作出物点S的像点S′（注意保留作图痕迹）2.（2019孝感，12）如图所示，凸透镜斜放，其主光轴与水平成45°角，F是焦点。

一条入射光线，经过凸透镜折射后，入射到水平放置的平面镜上被反射，已知折射光线BO与水平成45°角，请完成光路图，画出入射到凸透镜的入射光线和经平面镜反射的反射光线。

3.（2019毕节，16）如图所示，凸透镜主光轴与水面重合，即：上半部分在空气中，下半部分在水中，请作出通过凸透镜的入射光线，以及折射入水后的光线（方向大致符合物理规律即可）。

4.（2019徐州，34）如图所示，一束光平行于凸透镜主光轴入射，请画出相应的折射光线．5.（2019黔东南，17）如图所示，凸透镜主光轴与水面重合，即：上半部分在空气中，下半部分在水中，请作出通过凸透镜的入射光线，以及折射入水后的光线（方向大致符合物理规律即可）。

6.(2019怀化，29)如图所示，光线伍平行于凸透镜的主光轴，光线右过光心乙清在图中作出光线a、b经过凸透镜后的折射光线；7.（2019 青岛，2）下列作图，错误的是8.（2019潍坊，）如图所示，AB为遮光板，S′是点光源S在平面镜中所成的像，S发出的一条光线经平面镜反射后恰好经过凸透镜左侧焦点F。

请画出：（1）光源S的位置；（2）光线EF的入射光线；（3）光线EF经凸透镜后的出射光线。

9.（2019广州，14）图为某望远镜内部部分光路图，物镜是凸进镜，O为光心，F为物镜焦点，焦距为500mm。

(1)在图中画出光线a、b经物镜折射前的入射光线。

(2)目镜是_____透镜(选填“凹”、“凸“)。

(3)用此望远镜观测月球时，月球经物镜成一个_____ (选填“倒立”、“正立“)______(选填“放大”、“等大”“缩小”)的像。

；

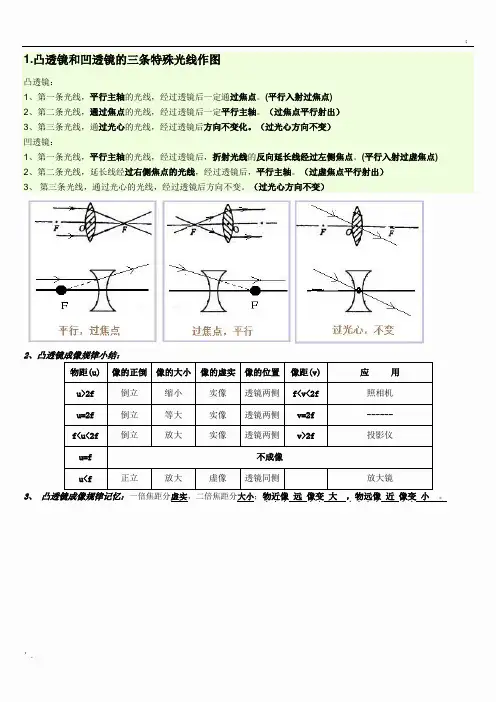

’. 1.凸透镜和凹透镜的三条特殊光线作图
凸透镜：
1、第一条光线，平行主轴的光线，经过透镜后一定通过焦点。

(平行入射过焦点)
2、第二条光线，通过焦点的光线，经过透镜后一定平行主轴。

（过焦点平行射出）
3、第三条光线，通过光心的光线，经过透镜后方向不变化。

（过光心方向不变）
凹透镜：
1、第一条光线，平行主轴的光线，经过透镜后，折射光线的反向延长线经过左侧焦点。

(平行入射过虚焦点)
2、第二条光线，延长线经过右侧焦点的光线，经过透镜后，平行主轴。

（过虚焦点平行射出）
3、 第三条光线，通过光心的光线，经过透镜后方向不变。

（过光心方向不变）
2、凸透镜成像规律小结：
物距(u) 像的正倒 像的大小 像的虚实 像的位置 像距(v)
应 用 u>2f
倒立 缩小 实像 透镜两侧 f<v<2f 照相机 u=2f
倒立 等大 实像 透镜两侧 v=2f ------ f<u<2f
倒立 放大 实像 透镜两侧 v>2f 投影仪
u=f
不成像 u<f 正立 放大 虚像 透镜同侧 放大镜 3、 凸透镜成像规律记忆：一倍焦距分虚实，二倍焦距分大小；物近像．．． 远． 像变．． 大． ，物远像．．．． 近． 像变．． 小． 。

．。

2019年中考物理真题分类汇编——透镜作图专题一、凸透镜1.（2019黄石，15）凸透镜如图所示，MN为主光轴，O点为光心，F点为焦点，请在图中画出三条光线的折射光线，并作出物点S的像点S′（注意保留作图痕迹）2.（2019孝感，12）如图所示，凸透镜斜放，其主光轴与水平成45°角，F是焦点。

一条入射光线，经过凸透镜折射后，入射到水平放置的平面镜上被反射，已知折射光线BO与水平成45°角，请完成光路图，画出入射到凸透镜的入射光线和经平面镜反射的反射光线。

3.（2019毕节，16）如图所示，凸透镜主光轴与水面重合，即：上半部分在空气中，下半部分在水中，请作出通过凸透镜的入射光线，以及折射入水后的光线（方向大致符合物理规律即可）。

4.（2019徐州，34）如图所示，一束光平行于凸透镜主光轴入射，请画出相应的折射光线．5.（2019黔东南，17）如图所示，凸透镜主光轴与水面重合，即：上半部分在空气中，下半部分在水中，请作出通过凸透镜的入射光线，以及折射入水后的光线（方向大致符合物理规律即可）。

6.(2019怀化，29)如图所示，光线伍平行于凸透镜的主光轴，光线右过光心乙清在图中作出光线a、b经过凸透镜后的折射光线；7.（2019 青岛，2）下列作图，错误的是8.（2019潍坊，）如图所示，AB为遮光板，S′是点光源S在平面镜中所成的像，S发出的一条光线经平面镜反射后恰好经过凸透镜左侧焦点F。

请画出：（1）光源S的位置；（2）光线EF的入射光线；（3）光线EF经凸透镜后的出射光线。

9.（2019广州，14）图为某望远镜内部部分光路图，物镜是凸进镜，O为光心，F为物镜焦点，焦距为500mm。

(1)在图中画出光线a、b经物镜折射前的入射光线。

(2)目镜是_____透镜(选填“凹”、“凸“)。

(3)用此望远镜观测月球时，月球经物镜成一个_____ (选填“倒立”、“正立“)______(选填“放大”、“等大”“缩小”)的像。

2019中考物理真题分类汇编透镜及其应用选择题1 透镜基础知识及凸透镜成像规律（共17题，有答案）1．（2019•盐城）小明利用太阳光测量凸透镜的焦距。

下列操作最合理的是（）A．B．C．D．2．（2019•永州）关于透镜及其应用，下列说法正确的是（）A．凸透镜对光有会聚作用，凹透镜对光有发散作用B．凸透镜只能成实像，凹透镜只能成虚像C．近视眼镜的镜片是凸透镜D．放大镜是凹透镜3．（2019•杭州）关于近视和远视的成因如图所示，下列说法正确的是（）A．甲为近视眼，可佩戴凹透镜矫正B．乙为近视眼，可佩戴凸透镜矫正C．甲为远视眼，可佩戴凸透镜矫正D．乙为远视眼，可佩戴凹透镜矫正4．（2019•鞍山）下列光路图以及对光路图的解释均正确的是（）A．凸透镜对光线的作用B．凹透镜对光线的作用C．显微镜成像原理图D．近视眼成像原理图5．（2019•滨州）在“探究凸透镜成像的规律”实验时，某小组测量出物距和像距的数据，并绘制成如图所示的图象，根据图象可知（）A．该凸透镜的焦距f＝20cmB．当物距u＝30cm时，成倒立、缩小的实像，照相机利用了这条规律C．当物距u＝8cm时，成倒立、放大的实像，幻灯机利用了这条规律D．若把物体从距凸透镜30cm处向距凸透镜15cm处移动过程中，所成的像会逐渐变小6．（2019•雅安）在探究凸透镜成像规律的实验中，将点燃的蜡烛放在凸透镜前某一位置，在凸透镜后20cm的光屏上出现一个清晰的倒立等大的像，如果将蜡烛移动到凸透镜前25cm处，则（）A．将光屏靠近凸透镜一段距离，光屏上会出现倒立缩小的实像B．将光屏靠近凸透镜一段距离，光屏上会出现倒立放大的实像C．将光屏远离凸透镜一段距离，光屏上会出现倒立放大的实像D．无论怎样移动光屏，光屏上均找不到像7．（2019•十堰）小敏在“探究凸透镜成像规律”实验中，记录并绘制了像到凸透镜的距离v跟烛焰到凸透镜的距离u之间关系的图象（如图），下列判断正确的是（）A．该凸透镜的焦距为20cmB．当u＝15cm时，在光屏上得到放大的虚像，这是投影仪的成像特点C．当u＝25cm时，在光屏上得到缩小的实像，这是照相机的成像特点D．把蜡烛从距凸透镜15cm处移动到30cm处的过程中，像逐渐变大8．（2019•百色）在探究“凸透镜成像规律”的实验中，将点燃的蜡烛放在距凸透镜32cm 处，在透镜另一侧距透镜18cm处的光屏上得到烛焰清晰的像，则（）A．光屏上所成的是倒立、放大的实像B．该透镜的焦距f小于9cmC．将点燃的蜡烛移至距透镜9cm处，不能观察到烛焰放大的虚像D．透镜位置不变，蜡烛和光屏位置互换，光屏上也得到烛焰清晰的像9．（2019•盘锦）在探究“凸透镜成像规律”实验中，蜡烛、凸透镜、光屏的位置如图所示，此时光屏上出现了清晰的像（图中未画出），下列说法正确的是（）A．凸透镜焦距是15cmB．照相机利用了此成像规律C．蜡烛燃烧变短，光屏上的像也会向下移动D．保持蜡烛不动把凸透镜移动到35cm处，光屏向右移动，光屏上出现清晰的像10．（2019•阜新）如图所示，小明将蜡烛、凸透镜（f＝10cm）、光屏依次摆放在光具座上，光屏上成清晰的烛焰像，然后进行了如下的判断和操作（每次操作均在如图基础上），下列说法正确的是（）A．根据图中凸透镜成像原理可制成投影仪B．将蜡烛和光屏对调，透镜位置不动，光屏上可再次成清晰的烛焰像C．小明把自己的眼镜放在蜡烛和透镜之间，向左移动光屏，光屏上可再次成清晰的烛焰像，小明戴的是近视镜D．将蜡烛放在45cm刻度线处，移动光屏，光屏上成正立放大的烛焰像11．（2019•鄂州）在做“探究凸透镜成像规律”的实验中，某小组同学利用图甲测出了透镜的焦距后，正确安装并调节实验装置如图乙所示，在光屏上得到一个清晰的像。

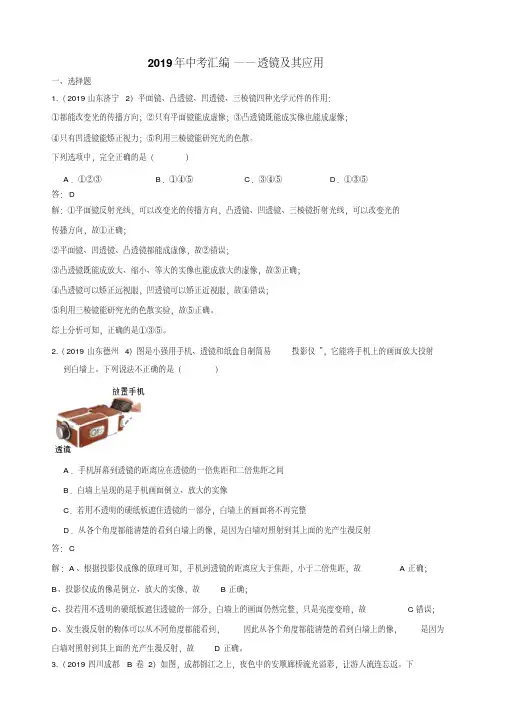

2019年中考汇编——透镜及其应用一、选择题1.（2019山东济宁2）平面镜、凸透镜、凹透镜、三棱镜四种光学元件的作用：①都能改变光的传播方向；②只有平面镜能成虚像；③凸透镜既能成实像也能成虚像；④只有凹透镜能矫正视力；⑤利用三棱镜能研究光的色散。

下列选项中，完全正确的是（）A．①②③B．①④⑤C．③④⑤D．①③⑤答：D解：①平面镜反射光线，可以改变光的传播方向，凸透镜、凹透镜、三棱镜折射光线，可以改变光的传播方向，故①正确；②平面镜、凹透镜、凸透镜都能成虚像，故②错误；③凸透镜既能成放大、缩小、等大的实像也能成放大的虚像，故③正确；④凸透镜可以矫正远视眼，凹透镜可以矫正近视眼，故④错误；⑤利用三棱镜能研究光的色散实验，故⑤正确。

综上分析可知，正确的是①③⑤。

2.（2019山东德州4）图是小强用手机、透镜和纸盒自制简易“投影仪”，它能将手机上的画面放大投射到白墙上。

下列说法不正确的是（）A．手机屏幕到透镜的距离应在透镜的一倍焦距和二倍焦距之间B．白墙上呈现的是手机画面倒立、放大的实像C．若用不透明的硬纸板遮住透镜的一部分，白墙上的画面将不再完整D．从各个角度都能清楚的看到白墙上的像，是因为白墙对照射到其上面的光产生漫反射答：C解：A、根据投影仪成像的原理可知，手机到透镜的距离应大于焦距，小于二倍焦距，故A正确；B、投影仪成的像是倒立、放大的实像，故B正确；C、投若用不透明的硬纸板遮住透镜的一部分，白墙上的画面仍然完整，只是亮度变暗，故C错误；D、发生漫反射的物体可以从不同角度都能看到，因此从各个角度都能清楚的看到白墙上的像，是因为白墙对照射到其上面的光产生漫反射，故D正确。

3.（2019四川成都B卷2）如图，成都锦江之上，夜色中的安顺廊桥流光溢彩，让游人流连忘返。

下列说法错误的是（）A．小张看到桥在水中的倒影，是因为光从水中射入空气，再进入小张的眼睛B．小郑取下近视取镜，看到廊桥变模糊了，是因为廊桥的像成在了视网膜的前面C．小陈拿出携带的放大镜观看远处的廊桥，看到了廊桥倒立的像，这个像是实像D．小李用手指组成方框“取景”，方框离眼睛越远，“取景”范围越小，是因为光沿直线传播答：A解：A、小张看到桥在水中的倒影，是因为桥反射的光经水面反射，进入小张的眼睛，故A错误；B、小郑取下近视取镜，看到廊桥变模糊了，是因为小郑近视，晶状体太厚，廊桥的像成在了视网膜的前面，故B正确；C、小陈拿出携带的放大镜观看远处的廊桥，放大镜是凸透镜，此时u＞2f，成倒立缩小的实像，可以看到了廊桥倒立的像，这个像是实像，故C正确；D、由于光沿直线传播，当眼镜向方框远离时，从B点靠近到A点时，所看外面景物范围的大小变化如图：因此，看到外面的景物范围逐渐变大，方框离眼睛越远，“取景”范围越小，故D正确；4.（2019四川德阳3）下列说法中正确的是A．近视眼镜、放大镜和照相机镜头都是凸透镜B．阳光下大树的影子是由光的折射现象形成的C．光发生漫反射时，每条光线都遵从光的反射定律D．猴子捞“月亮”时，水中的“月亮”到水面的距离等于水的深度答：C解：A、近视眼镜的镜片是凹透镜，放大镜和照相机镜头用的都是凸透镜，故A错误；B、阳光下大树的影子是光在同种均匀介质中沿直线传播形成的，故B错误；C、镜面反射和漫反射都遵守光的反射定律，所以光发生漫反射时，每条光线都遵从光的反射定律，故C正确。

2019年中考物理试题分类汇编透镜一、选择题1．【2019 •泰安卷】关于透镜的应用，下列说法正确的是（）A．远视眼镜利用了凸透镜对光的会聚作用B．照相时，景物在镜头二倍焦距以内C．投影仪中的投影片在镜头二倍焦距以外D．望远镜的物镜使远处的物体成正立、放大的虚像【答案】A【考点定位】凸透镜成像的应用2. 【2019 •菏泽卷】关于成像，下列说法错误的是（）A.平面镜成的都是虚像B.凸透镜成的都是实像C.凸透镜可以成缩小的像，也可以成放大的像D.凸透镜可以成倒立的像，也可以成正立的像【答案】B考点：虚像实像凸透镜成像规律3. 【2019 •枣庄卷】在做凸透镜成像实验时，将点燃的蜡烛沿着光具座，从凸透镜二倍焦距以外的某位置向焦点移动。

在此过程中，像的大小及像距的变化情况是（）A.像和像距都逐渐变大B.像和像距都逐渐变小C.像逐渐变大，像距逐渐变小D. 像逐渐变小，像距逐渐变大【答案】A【解析】当物距大于一倍焦距f时，凸透镜成倒立的实像，且物距越小，像距越大，成的像也越大；所以将蜡烛从二倍焦距外的地方逐渐向凸透镜的焦点靠近的过程中，像距逐渐变大，像逐渐变大．故选A．考点：凸透镜成像规律及其探究实验．4．【2019 •德阳卷】下列有关光学知识说法正确的是（）A．近视眼的矫正是佩戴合适的凸透镜B．用照相机照相时，景物在照相机镜头的二倍焦距以外C．人站在穿衣镜前看到自己在镜中的像是实像D．人通过放大镜看到的是物体正立放大的实像【答案】B【解析】近视眼是晶状体的曲度变大，会聚能力增强，即折光能力增强，应佩戴发散透镜，使光线推迟会聚，因此利用了凹透镜对光的发散作用，故A错误；照相机是根据物距大于2倍焦距时，凸透镜成倒立缩小实像的原理制成的，故照相时，被照者应站在镜头二倍焦距之外，故B 正确；穿衣镜是平面镜，人站在穿衣镜前看到自己在镜中的像是正立等大的虚像，故C错误；放大镜是根据物距小于焦距时，凸透镜成正立放大虚像，故D错误；故应选B。

2019年全国各地中考物理试卷分类汇编5透镜及其应用试题1-6页答案6-13页一、选择题1.（2019广东深圳卷）15．下列与照相机成像原理相同的设备是（）A．放大镜B．近视眼镜C．监控摄像头D．投影仪2.（2019广西北部湾卷）8．为加强校园安全管理，在校内安装监控摄像机。

来自物体的光经过摄像机的镜头后形成（）A．倒立、缩小的实像 B．正立、放大的实像C．倒立、放大的虚像 D．正立、缩小的虚像3.（2019河南卷）购物支付已进入“刷脸”时代，如图所示，消费者结账时只需面对摄像头（相当于一个凸透镜），经系统自动拍照、扫描等，确认相关信息后，即可迅速完成交易。

下列有关说法正确的是（）A. 光经过摄像头成像利用的是光的反射B. 摄像头成像特点与投影仪相同C. “刷脸”时，面部应位于摄像头两倍焦距之外D. “刷脸”时，面部经摄像头成正立缩小的实像4.（2019湖北鄂州卷）20．在做“探究凸透镜成像规律”的实验中，某小组同学利用图甲测出了透镜的焦距后，正确安装并调节实验装置如图乙所示，在光屏上得到一个清晰的像。

下列说法正确的是A．由甲图可知该透镜焦距为40cmB．乙图中成的是倒立放大的实像，符合放大镜的成像原理C．在乙图中保持凸透镜的位置不变，将蜡烛与光屏的位置互换，则成像情况符合投影仪的原理D．如果在烛焰与透镜之间放置一近视眼镜的镜片，则将光屏适当左移可得一个清晰的像5.（2019湖北荆门卷）18．关于生活中光现象的说法中错误的是A．夏天树荫下有很多光斑，这是光的直线传播的例子B．镜面反射遵守光的反射定律，而漫反射不遵守光的反射定律C．太阳光发生色散、鱼塘里的鱼看起来位置变浅变近了，都是因为光发生了折射D．近视眼镜利用了镜片对光线的发散作用，远视眼镜利用了镜片对光线的会聚作用6.（2019湖北荆州卷）15.用如图所示的装置做“探究凸透镜成像规律”的实验时，已知凸透镜的焦距为 10cm，下列说法正确的是（）A.烛焰在如图所示的位置时，成像特点与照相机成像特点相同B.若将蜡烛移到光具座 42cm 刻度处时，烛焰所成的像是倒立、放大的C.若将蜡烛移到光具座 30cm 刻度处时，烛焰所成的像是等大的D.若将蜡烛从光具座 30cm 刻度处向远离凸透镜方向移动时，烛焰所成的像将逐渐变大7.（2019江苏苏州卷）9将一凸透镜正对太阳，可在距凸透镜15cm处得到一个最小、最亮的光斑。

山东省2019年、2020年物理中考试题分类——透镜及其应用一．选择题（共10小题） 1．（2020•枣庄）在探究凸透镜成像规律的实验中，小欢同学将点燃的蜡烛放在凸透镜前某一位置时，恰好在凸透镜后30cm 处的光屏上出现一个与蜡烛等大倒立的像；若将此蜡烛移至凸透镜前12cm 处时，则( ) A ．光屏上出现倒立放大的实像 B ．光屏上出现倒立缩小的实像C ．无论怎样移动光屏，光屏上均不会出现实像D ．将光屏远离凸透镜方向移动一段距离，光屏上才会出现倒立放大的实像 2．（2020•临沂）当光具座上蜡烛、凸透镜和光屏的位置如图所示时，光屏上承接到烛焰清晰的像。

下列判断正确的是( )A ．该凸透镜的焦距是10cmB ．光屏上像的特点与照相机相同C ．仅将凸透镜移至60cm 刻度线处，光屏上可再次成清晰的像D ．仅将蜡烛移至20cm 刻度线处，光屏上模糊成像类似远视眼 3．（2020•泰安）小明同学做“探究凸透镜成像的规律”的实验，当他把烛焰移到距透镜18cm 的位置时，在光屏上观察到倒立放大清晰的像。

他判断凸透镜焦距可能是①6cm 、②9cm 、③12cm 、④16cm ，其中正确的是( ) A ．①② B ．②③ C ．①④ D ．③④ 4．（2019•滨州）在“探究凸透镜成像的规律”实验时，某小组测量出物距和像距的数据，并绘制成如图所示的图象，根据图象可知( )A ．该凸透镜的焦距20f cm =B ．当物距30u cm =时，成倒立、缩小的实像，照相机利用了这条规律C ．当物距8u cm =时，成倒立、放大的实像，幻灯机利用了这条规律D ．若把物体从距凸透镜30cm 处向距凸透镜15cm 处移动过程中，所成的像会逐渐变小 5．（2019•济南）调查发现，近年来需要进行视力矫正的人数逐年增多，且呈现低龄化趋势。

保护视力，刻不容缓。

根据如图可以判断：图中小女孩配戴眼镜的镜片是( )A．凹透镜，用来矫正她的远视眼B．凹透镜，用来矫正她的近视眼C．凸透镜，用来矫正她的远视眼D．凸透镜，用来矫正她的近视眼6．（2019•日照）下列物理知识，及其与生活用品的对应关系，都正确的是()A．爷爷用来看书的老花镜--凸透镜成倒立放大的实像B．妈妈用来梳妆打扮的大镜子--平面镜成正立等大的实像C．爸爸用来记录永恒瞬间的照相机--凸透镜成倒立缩小的实像D．家里汽车上用来增大视野的观后镜--光透过玻璃发生折射成虚像7．（2019•潍坊）小明通过透镜观察“美丽潍坊”四个字，看到的情形如图所示，下列说法正确的是()A．该透镜只能成放大的像B．该透镜可以用作近视眼镜C．该透镜可以用作照相机镜头D．字到透镜的距离小于此透镜的焦距8．（2019•泰安）如图所示，在”探究凸透镜成像的规律”实验中，烛焰在距离凸透镜8cm处时，在距离凸透镜15cm处的光屏上成倒立的像。

2019年中考物理真题集锦——专题二十九：透镜及其应用1.（2019湘西州，16）某同学把一个凸透镜正对着太阳光，再把一张白纸放在它的另一侧，适当调整位置后，在白纸上出现一个很小很亮的光斑，经过测量得出光斑到凸透镜中心的距离为20cm，则该凸透镜的焦距为cm。

2.（2019长春，14）如图所示，烛焰发出的光通过凸透镜在光屏上呈现清晰的像，该像是倒立、的实像，利用这成像规律工作的设备有（写出一种即可）．3.（2019玉林，）过度用手机玩游戏容易使眼睛的晶状体变厚，折光能力变（选填“强”或“弱”），形成近视眼；为矫正近视眼应佩戴由透镜片做的眼镜。

4.（2019铜仁，12）凸透镜对光有作用，近视眼需要戴透镜矫正。

5..（2019宜宾，9）眼球把自外界物体的光会聚在视网膜上形成物体的________（选填“倒立实像”或“正立虚像”），小李同学由于没有养成良好的用眼习惯，成了近视眼，进行矫正时应当戴用________（选填“凸透镜”或“凹透镜”）制作的眼镜。

6.（2019达州，12）甲图为电影放映机，其成像原理如图乙所示。

为让观众看到清晰的实像，应将胶片放在距离透镜的位置（选填序号：①一倍焦距以内②一倍焦距到二倍焦距之间③二倍焦距以外），白色银幕是为了所有颜色的光（选填“反射”或“吸收”）。

7.(2019邵阳，27)今年4月份，我市某校组织研学旅行活动，同学们在攀登武冈云山时，小月同学不小心将自己没有喝完的矿泉水瓶掉在地上，老师立即告诫大家，这瓶子有水就相当于凸透镜，对太阳光有作用，容易引发森林火灾。

8.（2019吉林，8）“5G时代”已经临，手机功能日益强大。

人们在使用手机通话是是靠传播信息的，使用手机拍照是利用成像的。

9．(2019娄底，13)娄底高铁站的进站通道采用了人脸识别系统（如图所示），识别系统的摄像机可以自动将镜头前1m处的人脸拍摄成数码照片传递给设备识别。

此系统的摄像机的镜头相当于_____透镜，它的焦距应_____50cm（选填“大于“等于”或“小于”）。

广东省2019年中考模拟题汇编透镜及其应用班级：姓名：学号：一．选择题（共11小题）1．（2019•黄埔区一模）蜡烛放在如图所示位置，通过凸透镜成倒立、放大的像，小金画了图中的光路。

下列说法正确的是（）A．小金画的光路是正确的B．透镜的焦距等于20cmC．透镜的焦距小于10cm D．透镜的焦距大于10cm【答案】D。

【解析】由图知，物距为20cm，已知物体经凸透镜折射后成倒立、放大的像，说明物体在一倍焦距与二倍焦距，即2f＞20cm＞f，所以20cm＞f＞10cm，故D正确、BC 错误；平行于主光轴的光线经凸透镜折射后过焦点，而20cm＞f＞10cm，所以折射光线不可能过凸透镜右侧的“20cm”处，故A错误；2．（2019•广州一模）物体放在凸透镜前12cm时，在透镜另一侧的光屏上成一个清晰倒立放大的像：则一束平行于主光轴（标注了刻度）的光线入射到这个凸透镜后折射的光线，正确的画法应是图中的（）A．B．C．D．【答案】B。

【解析】设物距为u、焦距为f，由题知u＝12cm，因为物体在透镜另一侧的光屏上成一个清晰倒立、放大的像，所以由凸透镜成像的规律可得f＜u＜2f，即f＜12cm＜2f，可得6cm＜f＜12cm，因平行于主光轴的光线经凸透镜折射后过焦点，则可知：A图中的焦距小于6cm，B图中的焦距等于10cm，CD两图中的焦距均大于12cm，可见，只有B项符合题意，故B正确、ACD错。

3．（2019•深圳）下列与照相机成像原理相同的设备是（）A．放大镜B．近视眼镜C．监控摄像头D．投影仪【答案】C。

【解析】根据凸透镜成像的规律，当物距大于两倍焦距时，凸透镜成倒立、缩小的实像，为照相机的成像原理；A．放大镜是利用凸透镜成正立、放大虚像的原理，故A不符合题意；B．近视眼镜利用了凹透镜对光线的发散作用，故B不符合题意；C．监控摄像头是利用凸透镜成倒立、缩小实像的原理，故C符合题意；D．投影仪是利用凸透镜成倒立、放大实像的原理，故D不符合题意；4．（2019•怀集县一模）在“探究凸透镜成像规律”的实验中，已知凸透镜的焦距为10cm，若将蜡烛放在离凸透镜8cm处时，移动光屏，在光屏上将（）A．倒立、缩小的实像B．倒立、等大的实像C．无像D．倒立、放大的实像【答案】C。
