钢桁架结构施工重难点分析及解决措施

钢结构施工重难点分析引言概述:钢结构是一种常用的建筑结构，具有优异的机械性能和抗灾能力。

在钢结构施工过程中存在一些重难点问题需要克服。

本文将详细分析钢结构施工的五个大点重难点，并从各个方面进行详细阐述，以期为相关从业人员提供帮助和指导。

正文内容:1.材料选择i.钢材选材：选择适用于具体工程的钢材品种和规格，考虑到钢材的机械性能、抗腐蚀性能、可焊性等因素。

ii.表面处理：表面处理能够增加钢材的抗腐蚀性能和附着力，常用的表面处理方法有喷砂、喷丸、防锈漆等。

iii.保护措施：在运输和施工过程中，对钢材进行保护，防止锈蚀和损坏。

2.施工方法i.起重设备：选择适合工程施工的起重设备，保证起重过程的稳定性和安全性。

ii.拼装顺序：确定合理的拼装顺序，避免钢构件的塌方和变形。

iii.焊接技术：掌握良好的焊接技术，保证焊缝的质量和稳定性。

iv.紧固连接：保证紧固件的正确选择和紧固力的合理控制，以确保连接的牢固性。

3.安全施工i.高空作业：合理安排高空作业的过程和步骤，确保操作人员的安全。

ii.防护措施：采取必要的安全防护措施，包括安全带、安全网等，确保工人的人身安全。

iii.命令传递：在施工现场建立良好的指挥系统，确保指令的准确传递，避免误操作。

4.质量控制i.加工制造：掌握合理的加工制造方法，确保各个构件的尺寸精度和工艺性能。

ii.焊缝质量：严格控制焊缝的质量，合格率需符合相关标准要求，避免出现焊接缺陷。

iii.精度检测：采取精度检测方法，确保各个构件的尺寸精度和整体装配质量。

5.设计与施工协调i.设计变更：及时协调设计变更，确保施工过程中的设计变更能够及时得到落实。

ii.技术交底：做好施工技术交底工作，使施工人员明确施工图纸和技术要求。

iii.现场沟通：与设计人员和施工人员之间建立良好的沟通机制，及时解决施工过程中出现的问题。

总结：钢结构施工是一项复杂的工程，其中存在着许多重难点需要注意和解决。

本文详细分析了材料选择、施工方法、安全施工、质量控制以及设计与施工协调等五个大点的重难点问题，并从各个方面进行了详细阐述。

第1篇一、工程概况本项目为某大型体育场馆，位于我国某城市。

建筑占地面积约40,000平方米，建筑面积约30,000平方米。

建筑主体采用钢结构，桁架结构体系，屋盖采用球面网壳结构。

本工程结构设计使用年限为50年，抗震设防烈度为8度，场地类别为II 类。

二、桁架结构设计1. 桁架类型：本工程桁架结构采用单层平面桁架，弦杆采用焊接H型钢，腹杆采用焊接钢管。

2. 桁架间距：桁架间距为6米，桁架高度为4米。

3. 桁架跨度：屋盖跨度为150米，桁架长度为75米。

4. 桁架连接：桁架采用焊接连接，弦杆与腹杆采用高强螺栓连接。

三、桁架结构施工1. 施工准备（1）施工图纸审核：施工前，组织技术人员对施工图纸进行全面审核，确保设计合理、施工可行。

（2）施工方案编制：根据设计图纸，结合现场实际情况，编制详细的施工方案。

（3）材料设备准备：根据施工方案，准备所需材料、设备，确保材料质量合格，设备性能良好。

2. 施工过程（1）基础施工：根据设计要求，进行基础施工，确保基础承载力满足桁架结构要求。

（2）柱子施工：按照设计要求，进行柱子施工，确保柱子垂直度、水平度满足要求。

（3）桁架制作：在工厂内，根据设计图纸，进行桁架制作。

桁架制作完成后，进行质量检验，确保桁架质量符合要求。

（4）桁架运输：将制作完成的桁架运输至施工现场。

（5）桁架吊装：采用塔吊进行桁架吊装。

吊装前，对塔吊进行严格检查，确保吊装安全。

吊装过程中，严格按照施工方案进行，确保桁架位置准确。

（6）桁架焊接：桁架吊装到位后，进行桁架焊接。

焊接过程中，严格控制焊接质量，确保桁架结构稳定性。

（7）桁架连接：桁架焊接完成后，进行桁架连接。

连接过程中，确保连接牢固，满足设计要求。

3. 施工质量控制（1）严格控制材料质量，确保材料合格。

（2）加强施工过程控制，确保施工质量。

（3）对关键工序进行检验，确保施工质量符合要求。

四、施工总结1. 本工程桁架结构施工过程中，严格按照设计要求、施工方案进行，确保施工质量。

钢桁梁架设施工控制和难点工程措施方案方案概述xx大桥钢桁梁架设南北岸因地制宜采取不同的架设方案，南岸由边跨向主跨拼装，边跨采用支架拼装，主跨采用悬臂架设。

北岸则采用对称悬臂架设的方式，主墩墩顶桁架采用墩旁托架拼装。

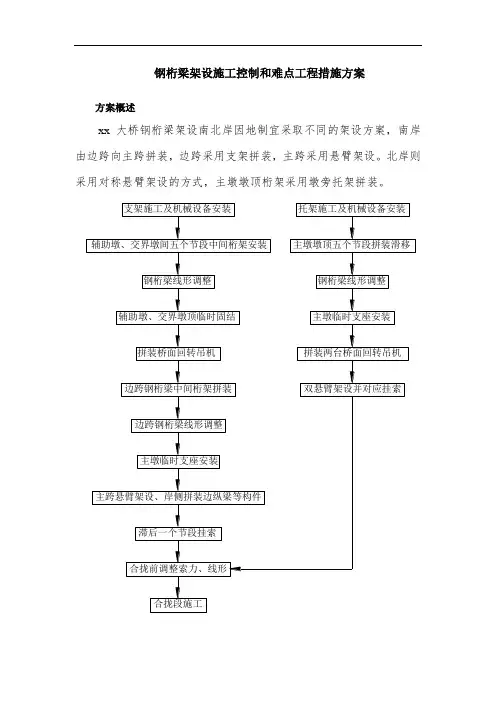

图1.1-1钢桁梁施工流程图支架拼装架设初步形成封闭体系P1、P2墩之间为SA15～SA11五个节段钢桁梁，对应每两个节段节点处设置一组支架，总计4排，8组支架。

P1、P2墩之间安装一台跨线龙门吊，作为钢桁梁构件上桥面的提升站，同时前期用来拼装P1、P2墩之间的部分钢桁梁。

龙门吊跨径36m，轨道长度受P1、P2墩限制，顺桥向移动范围在SA14～SA12之间，无法到达SA15、SA11下方。

首先采用龙门吊安装SA15～SA13三个节段下弦杆、下中纵梁，吊装点在SA14节段正上方，龙门吊可以满足吊装要求。

继续使用龙门吊拼装SA14～SA13下桥面板形成下桥面体系，三个节段构件支撑在正下方两排支架上。

并使用龙门吊继续拼装完成SA14节段的中间桁架结构，保证已经拼装的结构体系稳定，见下图.图1.1-2初步形成封闭体系交界墩顶限位采用大吨位汽车吊在地面，拼装SA15节段钢桁梁，吊装高度约40m，吊重约40t。

拼装完成SA15节段，在P1墩顶采用临时支垫抄垫钢桁梁，并通过预埋件临时对钢桁梁进行限位。

此处要求第一步拼装的过程中即准确定位，保证钢桁梁线形误差不大。

图1.1-3SA15～SA13节段中间桁架完成第一次体系转化利用龙门吊继续拼装完成SA13～SA12节段钢桁梁中间桁架，再利用龙门吊在上桥面拼装桥面回转吊机，回转吊机拼装过程中，吊装一台小吨位汽车吊至桥面协助拼装回转吊机的大臂等构件。

回转吊机拼装完成后，龙门吊则主要用来提升构件，桥面回转吊机作为架梁设备继续向前拼装。

直至拼装完成SA11节段中间桁架，抵达P2墩顶，在P1、P2墩顶设置竖向、横向千斤顶进行线性调整，并脱空P1、P2之间之间，完成体系转换。

桁架钢结构整改措施桁架钢结构整改措施桁架钢结构是一种广泛应用于建筑领域的轻型钢结构，具有自重轻、强度高、施工快等优点。

然而，在使用过程中，桁架钢结构也可能存在着一些问题，比如连接节点的强度不足、原材料质量不达标等。

为了保证桁架钢结构的安全和可靠性，必须采取相应的整改措施。

首先，对于连接节点强度不足的情况，可以采取以下措施进行整改。

首先，对连接节点进行全面检测，了解其实际承载能力，如果发现连接节点的强度不足，应立即停止使用，并进行相应的加固处理。

其次，对于连接节点的设计，应尽量采用具有良好强度和刚度的连接方式，如焊接、螺栓连接等，避免出现弱点。

同时，在施工过程中要确保连接节点的安装正确，避免出现安装不齐全、角度偏差等问题。

最后，桁架钢结构整改后，需要进行静载试验和动载试验，以验证其连接节点的强度和稳定性。

其次，对于原材料质量不达标的问题，可以采取以下措施进行整改。

首先，在采购原材料时，应选择信誉良好的供应商，并对其提供的原材料进行严格把关，确保原材料质量符合相关标准。

其次，要加强进货检验，对于不符合要求的原材料要及时返厂或更换，并追究供应商的责任。

同时，在施工过程中要加强对原材料质量的监督，对于发现质量问题的原材料要立即停用，并进行相应的返工或更换。

此外，为了提高桁架钢结构的使用寿命和稳定性，还需注意以下措施。

首先，要加强对桁架钢结构的定期检测和维护，及时发现并处理潜在问题，防止其扩大。

其次，对于新建的桁架钢结构，应进行全面的技术交底和培训，确保施工人员掌握相关知识和操作技能，提高施工质量。

同时，对于已经使用的桁架钢结构，应加强日常的保养和维护，注意防锈、防腐等工作，延长其使用寿命。

总之，桁架钢结构的整改措施主要包括加固连接节点、严控原材料质量、定期检测和维护等方面。

只有通过采取科学有效的整改措施，才能提高桁架钢结构的安全性和可靠性，为建筑项目的顺利进行提供保障。
