桁架结构的受力分析与计算桁架结构是一种由各种杆件连接而成的稳定结构，被广泛应用于建筑、桥梁、航天器等领域。
在设计和建造桁架结构时，受力分析和计算是至关重要的步骤。
本文将介绍桁架结构的受力分析方法，并给出相应的计算步骤。
一、桁架结构的受力分析桁架结构由杆件和节点组成，杆件通常是直线段或曲线段，节点是连接杆件的固定点。
在受力分析中，需要确定每个节点和杆件的受力情况。
1. 节点的受力分析节点是桁架结构中的重要连接点，它承受着来自相邻杆件的受力。
对于单个节点，可以利用力平衡原理来进行受力分析。
首先，在水平方向上，所有受力要素的水平分力之和应等于零；其次，在竖直方向上，所有受力要素的竖直分力之和也应等于零。
通过解这两个方程，可以求得节点的受力。
2. 杆件的受力分析杆件是桁架结构中起支撑作用的构件，它们承受着来自外力和节点的受力。
在受力分析中，需要确定每个杆件的受力大小和方向。
根据静力平衡原理，杆件上的受力要满足力的平衡条件，即合力为零。
可以利用力的合成和分解的原理来进行受力分析，将受力分解为水平方向和竖直方向的分力。
通过解这些方程，可以求得杆件的受力。
二、桁架结构的受力计算在桁架结构的受力计算中，需要根据受力分析的结果来进行具体的计算。
主要涉及到以下几个方面。
1. 材料的选择和强度计算桁架结构中的杆件通常采用钢材、铝材等材料制作。
在进行强度计算时，需要考虑材料的强度和安全系数。
根据结构所受力的种类（拉力、压力或剪力），选择适当的强度计算公式和安全系数。
2. 荷载的计算桁架结构在使用过程中会承受各种形式的荷载，如静荷载、动荷载、地震荷载等。
荷载的计算是桁架结构设计的重要一环。
需要根据设计要求和建筑规范，合理计算各种荷载的大小和作用方向，以确定结构的强度和稳定性。
3. 结构的稳定性计算桁架结构在承受荷载作用时，需要保持结构的稳定性，避免产生倾覆和失稳等安全隐患。
在进行结构的稳定性计算时，需要考虑结构的整体平衡和节段局部稳定性问题。
管桁架结构案例管桁架结构是一种常用于建筑和桥梁中的结构形式，它由管材和连接节点组成。
管桁架结构具有轻质、高强度、刚性好等特点，广泛应用于大跨度的建筑和桥梁工程中。
下面列举了十个管桁架结构的案例。
1. 北京国家体育场（鸟巢）：鸟巢是2008年北京奥运会的主场馆，其结构采用了管桁架结构。
通过精确的计算和优化设计，鸟巢的管桁架结构实现了座席的最佳视野和声学效果。
2. 上海世博会中国馆：中国馆是2010年上海世博会的标志性建筑，它的外部形象由大量的管桁架构成。
这些管桁架以复杂的曲线和交叉方式组合在一起，形成了中国馆独特的外观。
3. 杭州湾跨海大桥：杭州湾跨海大桥是连接浙江宁波和上海嘉定的一座大型桥梁工程，其主桥采用了管桁架结构。
这种结构形式使得大桥具有较高的刚度和抗风性能，确保了桥梁的安全运行。
4. 北京大兴国际机场：北京大兴国际机场是中国目前最大的机场项目，其航站楼采用了管桁架结构。
这种结构形式不仅能够提供宽敞的室内空间，还能够保证航站楼的结构稳定性和安全性。
5. 上海中心大厦：上海中心大厦是中国目前最高的建筑物，其结构采用了管桁架和框架结构的组合形式。
这种结构设计既保证了建筑的高度和稳定性，又满足了抗震和抗风的要求。
6. 广州塔：广州塔是一座观光塔，其结构采用了管桁架结构。
这种结构形式使得塔身具有较高的刚度和稳定性，同时还能够为游客提供良好的观景体验。
7. 香港大屿山青洲大桥：青洲大桥是连接香港大屿山和青洲的一座斜拉桥，其主塔采用了管桁架结构。
这种结构形式使得桥梁具有较高的刚度和抗风性能，确保了桥梁的安全运行。
8. 青岛奥帆中心：青岛奥帆中心是2008年北京奥运会帆船比赛的主场馆，其结构采用了管桁架结构。
这种结构形式使得体育馆具有较大的空间灵活性和观众视野。
9. 澳门威尼斯人度假村：澳门威尼斯人度假村是一座主题酒店，其建筑外立面采用了大量的管桁架结构。
这种结构形式使得建筑具有独特的外观效果，吸引了众多游客的目光。

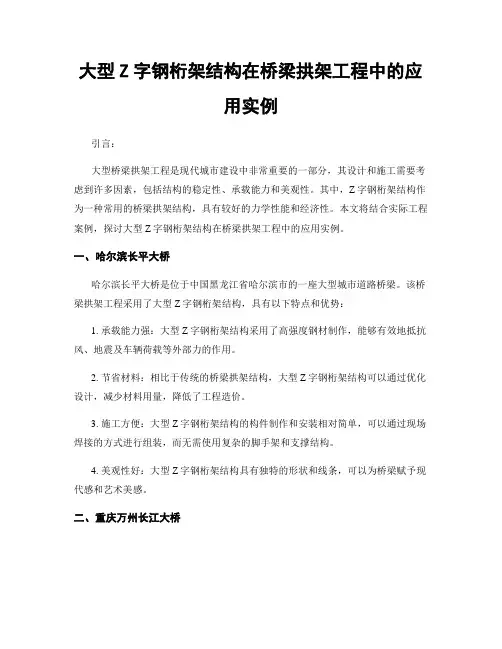

大型Z字钢桁架结构在桥梁拱架工程中的应用实例引言：大型桥梁拱架工程是现代城市建设中非常重要的一部分，其设计和施工需要考虑到许多因素，包括结构的稳定性、承载能力和美观性。
其中，Z字钢桁架结构作为一种常用的桥梁拱架结构，具有较好的力学性能和经济性。
本文将结合实际工程案例，探讨大型Z字钢桁架结构在桥梁拱架工程中的应用实例。
一、哈尔滨长平大桥哈尔滨长平大桥是位于中国黑龙江省哈尔滨市的一座大型城市道路桥梁。
该桥梁拱架工程采用了大型Z字钢桁架结构，具有以下特点和优势：1. 承载能力强：大型Z字钢桁架结构采用了高强度钢材制作，能够有效地抵抗风、地震及车辆荷载等外部力的作用。
2. 节省材料：相比于传统的桥梁拱架结构，大型Z字钢桁架结构可以通过优化设计，减少材料用量，降低了工程造价。
3. 施工方便：大型Z字钢桁架结构的构件制作和安装相对简单，可以通过现场焊接的方式进行组装，而无需使用复杂的脚手架和支撑结构。
4. 美观性好：大型Z字钢桁架结构具有独特的形状和线条，可以为桥梁赋予现代感和艺术美感。
二、重庆万州长江大桥重庆万州长江大桥是中国重庆市万州区的一座重要交通枢纽，也是一座大型的悬索桥。
该桥梁拱架工程采用了大型Z字钢桁架结构作为主要承重构件，具有以下应用实例：1. 悬索桥主塔结构：重庆万州长江大桥的主塔采用大型Z字钢桁架结构，通过多层次的斜撑和主杆支撑，能够有效地承受悬索索力和桥面荷载。
2. 主梁结构：大型Z字钢桁架结构作为主梁的承重构件，能够将桥面荷载转移到主塔上，并通过斜撑均匀分配到桥墩上，保证了整个桥梁的稳定性和承载能力。
3. 经济性和可行性：重庆万州长江大桥的设计采用大型Z字钢桁架结构，既满足了工程的承载要求，又在经济成本上具有优势，降低了整个项目的投资。
结论：大型Z字钢桁架结构在桥梁拱架工程中的应用实例表明其具有较好的力学性能和经济性，能够满足大型桥梁工程的要求。
通过合理的设计和施工，大型Z字钢桁架结构不仅能够提供稳定可靠的承载能力，还能够为桥梁赋予独特的美感和现代感。
大型桁架式导管架结构施工工法大型桁架式导管架结构施工工法一、前言大型桁架式导管架结构施工工法是一种常用的大型管道支撑结构施工方法，该工法通过利用桁架结构的优势，能够有效支撑和固定大型管道系统，确保其安全可靠地使用。
本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例。
二、工法特点大型桁架式导管架结构施工工法具有以下特点：1. 结构稳定可靠：采用桁架结构，强度和稳定性好，能够在困难的工况下承受较大的荷载，确保管道的安全运行。
2. 施工速度快：利用现场焊接和预制构件的方法，能够提高施工效率，缩短工期。
3. 施工难度适中：相对于其他大型管道支撑结构施工工法，该工法施工难度适中，施工技术要求较低，适合中等难度的工程。
4. 延伸性良好：该工法能够根据实际工程需求进行扩展和改造，具有较强的延伸性。
三、适应范围大型桁架式导管架结构施工工法适用于以下范围：1. 化工、石油、天然气等行业的管道工程。
2. 高速公路、铁路、桥梁等公共基础设施的管道工程。
3. 发电站、工厂、矿山等大型工程的管道工程。
四、工艺原理大型桁架式导管架结构施工工法的工艺原理是通过合理的施工工法和技术措施，使桁架结构能够稳定地支撑和固定管道系统。
1. 施工工法与实际工程之间的联系：根据实际工程的要求，确定适合的施工工法，包括局部预制和现场焊接的方法等。
2. 采取的技术措施：包括桁架结构的设计与制作、支撑点的布置与固定、焊接工艺的控制等。
五、施工工艺大型桁架式导管架结构施工工法的施工工艺包括以下阶段：1. 桁架结构的制作和预装：根据设计图纸进行桁架结构的制作和预装，包括焊接、剪切、钻孔、拼装等工艺。
2. 支撑点的布置和固定：确定支撑点的位置和数量，进行固定，确保桁架结构的稳定性和承载能力。
3. 管道的安装和固定：将管道安装到桁架结构上，并进行固定，确保管道能够稳定运行。
4. 焊接工艺的控制：控制焊接工艺参数，确保焊接质量和强度满足设计要求。
作为工程师，你不得不要了解的一些桁架知识与经典案例常规的桁架是由几何不变的三角形单元组成的刚性结构，杆件主要承受轴向拉压力，结构效率很高。
对于空间结构的悬挑和跨越主题，桁架结构几乎是万能的。
今天小编从桁架的历史发展说起，介绍三角桁架、梁桁架、空腹桁架、空间桁架等形式，以及相应的经典案例。
三角桁架早在两千年前，人类的祖先就发现了三角形的稳定性原理，并发明了三角桁架，广泛应用在古代住房的木制屋盖中。
三角桁架与梁、拱一样，是古代建筑实现跨越的最主要方法。
三角桁架的基本原理三角桁架形状与简支梁跨中受集中荷载的弯矩图一致，它比梁结构的效率更高，且不会像拱那样对支座产生推力。
早期的三角桁架只有2根斜置上弦杆和1根水平下弦杆。
而后，人们根据经验，尝试在三角形内部对应弦杆中间点的位置，增加了3根腹杆，演化出单柱式屋架(KingPost Truss)和双柱式屋架(QueenPost Truss) 两种基本形式。
最早采用King PostTruss建造的铸铁桥，1793年单柱式和双柱式屋架在相当漫长的历史中并没有太大变化。
直到19世纪中叶，各种现代桁架形式相继出现，比如豪威桁架(Howe)、芬克桁架(Fink)、华伦桁架(Warren)、普拉特桁架(Pratt)等。
桁架材料也不再局限于木材，越来越多的采用了铁或钢。
三角桁架的基本形式和演化在大跨度结构中，现存记录最早的是1818年由贝塔克鲁设计建造的莫斯科马术体育馆。
建筑物长宽为160x50m，大跨度木质三角桁架的跨度沿短边50米方向，间距5.8米布置。
其跨度远远超过同时期的常规建筑，三角桁架内部嵌入了三层梯形桁架，以抵抗巨大且不均匀的雪荷载。
莫斯科马术体育馆，贝塔克鲁，1818年上弦杆呈现变截面，符合轴压力的变化趋势。
超长的下弦杆承受了巨大的拉力，由2根木材分上下两层齿接叠合。
各榀桁架之间也布置了许多联系构件，通过螺栓紧密连接形成一个稳定的整体。
200年前的桁架设计，无处不体现出设计师的创造力。
第1篇一、工程概况本项目为某大型体育场馆，位于我国某城市。
建筑占地面积约40,000平方米，建筑面积约30,000平方米。
建筑主体采用钢结构，桁架结构体系，屋盖采用球面网壳结构。
本工程结构设计使用年限为50年，抗震设防烈度为8度，场地类别为II 类。
二、桁架结构设计1. 桁架类型：本工程桁架结构采用单层平面桁架，弦杆采用焊接H型钢，腹杆采用焊接钢管。
2. 桁架间距：桁架间距为6米，桁架高度为4米。
3. 桁架跨度：屋盖跨度为150米，桁架长度为75米。
4. 桁架连接：桁架采用焊接连接，弦杆与腹杆采用高强螺栓连接。
三、桁架结构施工1. 施工准备（1）施工图纸审核：施工前，组织技术人员对施工图纸进行全面审核，确保设计合理、施工可行。
（2）施工方案编制：根据设计图纸，结合现场实际情况，编制详细的施工方案。
（3）材料设备准备：根据施工方案，准备所需材料、设备，确保材料质量合格，设备性能良好。
2. 施工过程（1）基础施工：根据设计要求，进行基础施工，确保基础承载力满足桁架结构要求。
（2）柱子施工：按照设计要求，进行柱子施工，确保柱子垂直度、水平度满足要求。
（3）桁架制作：在工厂内，根据设计图纸，进行桁架制作。
桁架制作完成后，进行质量检验，确保桁架质量符合要求。
（4）桁架运输：将制作完成的桁架运输至施工现场。
（5）桁架吊装：采用塔吊进行桁架吊装。
吊装前，对塔吊进行严格检查，确保吊装安全。
吊装过程中，严格按照施工方案进行，确保桁架位置准确。
（6）桁架焊接：桁架吊装到位后，进行桁架焊接。
焊接过程中，严格控制焊接质量，确保桁架结构稳定性。
（7）桁架连接：桁架焊接完成后，进行桁架连接。
连接过程中，确保连接牢固，满足设计要求。
3. 施工质量控制（1）严格控制材料质量，确保材料合格。
（2）加强施工过程控制，确保施工质量。
（3）对关键工序进行检验，确保施工质量符合要求。
四、施工总结1. 本工程桁架结构施工过程中，严格按照设计要求、施工方案进行，确保施工质量。
桁架结构实例分析桁架结构实例分析上海大剧院所采用的建筑结构为月牙形钢桁架结构。
为满足上海人民日益增长的文化需要和艺术表演需求，特此设计建造了上海大剧院。
上海大剧院是以观演为主要功能的公共建筑。
其包括演出、餐厅、咖啡厅、画廊以及地下车库组成。
除了体现了现代化的剧院建筑成就，还融入了中国传统文化。
其平面布置的格局为中国建筑的传统布局方法—“井”字形划分布局。
前为大厅，后为表演及专业技术活动场地。
大剧院包括1800座的大剧场和600座的中剧场及300座的小剧场。
上海大剧院对于空间的利用达到近乎完美的境地。
大剧场分三层看台，采用“法国式”结构。
无论从座位设置到观剧视觉和听觉感受效果均达到国际第一流剧院的优级配置标准。
此外大剧院还拥有目前国际上容纳面积最大、动作变换最多的舞台设备。
大剧院的展向天空的屋顶如桥梁般承接着宇宙和人类的联系。
融合了东西方的文化韵味。
白色弧形拱顶和具有光感的玻璃幕墙的有机结合，在灯光的烘托下如水晶宫一般。
大剧院的设计特点非常鲜明。
首先在营造外观气势上，其拱顶屋架起到了一定作用，延伸了建筑向上的高度以及横向的广度。
同时形成了较强的视觉冲击力。
此外其向上反翘的拱顶并不只是摆设，还有实际效用。
其实在剧院设计上，拱顶设计更具优势。
剧院建筑对于声学效果要求很严，大剧院的拱顶由六根柱子支撑，中间留有空隙，因此设计将机房设备安置于此。
除了能有效利用建筑面积外，更能避免地下震动对主题观众厅的噪声影响，架空的钢结构顶部可以有效延缓噪声到达建筑主体的时间，从而减弱固体传声的影响。
更增加了剧场内部空间，增加了观众的座位数。
大剧院钢屋该既是覆盖整个大剧院下部结构的屋顶，又是一个称重结构。
为了达到建筑和结构的完美统一。
大剧院采用了巨型框架的结构体系，它具有侧向刚度较大，给建筑提供大开间和大高度室内空间，能满足建筑多功能要求的特点。
大剧院内六个钢筋混凝土电梯筒体作为主框架柱，承担着上部结构全部的竖向荷载、风载及地震荷载，两榀纵向主桁架及十二榀横向月牙形桁架形成主框架梁，承担着全部钢屋盖的竖向荷载，并将这传至电梯筒体，钢屋盖内部三层楼面结构组成巨型结构的次框架部分。
