CorelDRAW地图制图教程

第2章 绘制基本图形
2) 改变矩形大小 改变矩形大小，是指改变矩形对象的宽度或高度。 改变矩形大小的具体操作方法如下： (1) 点选矩形，使矩形处于被选择状态，激活矩形周边 控点。 (2) 根据具体需要，采用下列方法之一：
第2章 绘制基本图形
★ 改变矩形宽度──移动鼠标指针到矩形左右侧边控点， 使鼠标指针变成水平双箭头光标 ，横向拖放光标。
第2章 绘制基本图形 图2-12 拖放形状编辑光标使矩形倒圆
第2章 绘制基本图形
(5) 当矩形圆角的大小符合需要时，释放鼠标左键。 多学几招1：按F10键，可快捷地激活形状编辑光标。 多学几招2：在【矩形】属性栏【边角圆滑度】滚动栏 中改写数值，可以准确地设置矩形圆角的大小。 多学几招3：当【矩形→边角圆滑度】滚动栏右上角的 【全部圆角】按钮处于按下状态时，矩形所有内角均可同时 圆化；当【全部圆角】按钮处于浮起状态时，矩形内角可单 独圆化。
第2章 绘制基本图形 多学几招1：在【矩形】属性栏【旋转角度】文本框中 改写数值，可以准确地旋转矩形对象。 多学几招2：在【变换→旋转】泊坞窗中改写【角度】 栏数值，同样可以准确地改变矩形对象的角度。
第2章 绘制基本图形
4) 倾斜矩形 倾斜矩形，是指改变矩形内角的直角状态，使其由直角 平行四边形变成非直角平行四边形。 倾斜矩形的具体操作方法如下： (1) 当矩形对象处于被选择状态时，用【挑选】工具在 矩形内部按击一次鼠标左键，使矩形左右侧边出现水平倾斜 控制柄 ，上下侧边出现垂直倾斜控制柄 。
2.1.3 矩形的精确修改 用户对矩形对象的精确修改，主要通过【矩形】属性栏
进行。 【矩形】属性栏界面及各选项名称如图2-13 所示。
第2章 绘制基本图形
水平坐标值 矩形宽度 水平缩放因子 旋转角度 垂直镜像 左上角圆滑度 右上角圆滑度 段落文本换行 到图层后面

改变轮廓色（在右边颜色窗口用鼠标左键单击预选择的颜色）
改变填充色（在右边颜色窗口用鼠标右键单击预选择的颜色）
在标注区块的时候也是这样改变文字的颜色的，当轮廓色填充为无色时字会变的细一点。如下图：
⑥、CorelDraw的常用快捷键：
同时选中按住Shift再进行选择，选中完成放开Shift键。
按住Ctrl绘制多边形可画出正多边形（圆就可画出正圆，线可画出水平或垂直的直线。）
这时要修改线的弧度有两种方法：
①、在选中该曲线的状态下左键双击该曲线，就可进入曲线的编辑状态了。
②、改变工具，在选中该曲线时，工具应该是选择工具。这时只要在工具栏选择形状工具就可以曲线的编辑状态了。
选中你要修改的线段的其中一个端点
单击 后会出现如下蓝色箭头，移动蓝色箭头即可改变曲线的幅度。
在线上添加端点：要想在线上添加端点只需要在如上的状态下在线上左键双击你想添加点的位置就可以添加端点了。（注：如果是在已转换成曲线的线段上添加端点，添加的端点是圆滑曲线这时线段状态栏会如下图显示，为了方便线段弧度的修改要让这个添加的节点从圆滑节点变换成尖突节点，方法：在选中这个节点的状态下左键单击 ，就可将节点转换成尖突节点了。）
属性栏更改
更改后效果
同上输入3.0km和4.5km，调整到相应位置。最后标注效果如下图：
辐射圈绘制完成
⑤、文字属性修改：
字体和大小在前面几个点都说了。
文字颜色的修改：
未改变文字（选中状态）
改变轮廓色（在右边颜色窗口用鼠标左键单击预选择的颜色）
改变填充色（在右边颜色窗口用鼠标右键单击预选择的颜色）
在要改变图形颜色、线段等的颜色是这个方法（当图形群组Ctrl+G了之后必须进行拆分Ctrl+U才能进行如下操作。）

地信与旅游学院
地信与旅游学院
练习
1.
地信与旅游学院
上海某街区地图矢量化
道路的绘制方法

地信与旅游学院
1、先绘制一个较粗的线条，颜色黑，2.0mm粗

2、再复制一个相同线条，修改其属性，颜色白，1.7mm 粗 3、将白色线条放到黑色线条的上面，进行叠加

交叉路口的绘制

地信与旅游学院
1、先绘制两条相交的道 路线条（黑、白）

2、再将白色线条放到黑 色线条的上面
环形交叉口的绘制
实验五 街区的绘制
街区的绘制
地信与旅游学院
居民地是城市地图最主要的制图要素，居 民地有街区、独立房屋和圆圈符号等几种表 示形式。其中，以街区最难画，尤其是大城 市，街区道路网之密，等级之多，再加上各 种用地的填充色等，绘图工作量极大。
主要内容

地信与旅游学院


街区的绘制 手绘工具分层绘街区、先绘路网后铺色，道 路分层又分级。 1.绘道路网 图层叠加次序不能出错。 2.街区填充 根据用地性质采取大范围填充的方法。绘制范 围线的原则仍然封闭曲线，范围线绘在路的里面， 防止漏白

地信与旅游学院
1、先绘制两条相交的道 路线条（黑、白） 2、再在交叉口的地方绘 制一个圆形，再将原白色 线条放到圆形的上面。 3、再在交叉口的地方绘 制一个小圆，填充绿色。

Hale Waihona Puke 绿地或地块的绘制
地信与旅游学院
1.绘制一个闭合的区域，并填充颜色，区域的一段边界要 在道路线的里面，再将区域放置在道路的下面。

菜单的使用

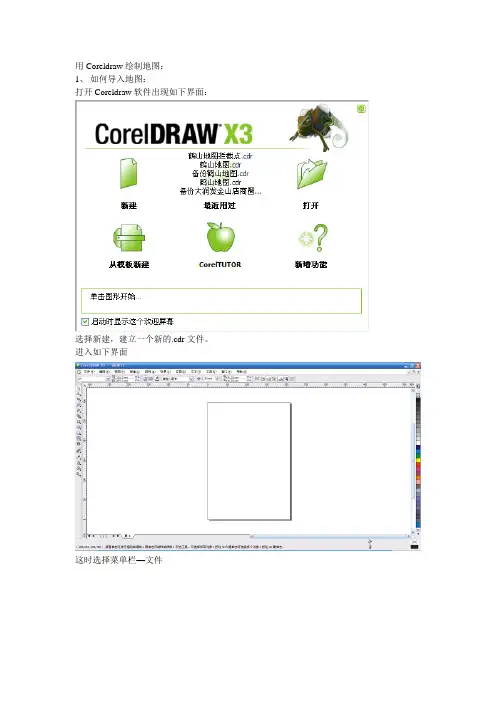

CorelDRAW X3 简体中文版的菜单 栏包括：文件、编 辑、查看、版面、 排列、效果、位图、 文本、工具、窗口 和帮助。 单击每一类的按 钮都会弹出下拉菜 单。
工具栏的使用
工具栏位于菜单栏的下方。 CorelDRAW X3 还提供了其 他工具栏。选择【工具】/ 【选项】命令或【工具】/ 【自定义】命令，可以弹出 “选项”对话框，单击展开 【自定义】菜单，单击【命 令栏】。则可以在右边命令 栏里面选择所要显示的工具 栏，单击【确定】即可。
主要内容
1 3 5
CorelDRAW界面和工具总览
2 4
C o r e l D R AW 的 基 本 操 作
CorelDRAW绘图的工艺程序 面 的 绘 制 和 颜 色 填 充
线的绘制方法和线的编辑
居 民 地 的 绘 制
6 8
10
7
9 11
境界线及其色带的绘制方法
几 种 特 殊 图 形 的 画 法
泊坞窗
泊坞窗列表帮助用户有效地利用界面空间和快捷 的操作相关功能。在泊坞窗选项中，选择打开某一 个泊坞窗，就打开了某一个控制面板，用户可以设 置显示或隐藏具有不同功能的控制面板，这将会给 操作带来极大的方便。 CorelDRAW X3中的泊坞窗包含了多种控制面板， 设计过程中的各种工具都可以调用这些泊坞窗，调 用这些面板的方法非常简单，具体步骤如下：选择 【窗口】→【泊坞窗】命令，在弹出【泊坞窗】列 表中选定相应的泊坞窗命令即可。
自定义操作界面
通过定制自己 的操作界面（工具 栏），即可以避免 一些不常用的选项 按钮占用过多的屏 幕空间，又可以使 用操作简便快速， 增加工作效果。
形状工具移动到常用工具栏中
工具箱
