Coreldraw绘制常用地理教学用图在我们平时的地理教学过程当中，很多时候我们需要用地图来辅助教学，让我们的课堂更加生动，使我们传授的知识更加形象。

有些图我们可以从网络上获得、通过扫描获得，但是更多时候我们希望按照我们自己的意愿来绘制地图，这就要求我们教师要掌握那么一两种简单的绘图工具，如Word、Powerpoint、Excel、Mapinfo、Coreldraw等一些地理绘图工具。

下面就以Coreldraw为例来绘制一些我们教学中常用的地图，Coreldraw基础知识建议大家参考/special/j/000915SN/jingyingcorel.html。

打开Cor eldraw，现在开始我们的绘图。

【Coreldraw基础知识篇】一、熟悉Coreldraw的界面（一）打开Coreldraw软件，我们将看到如下的界面。

（二）看到了吧，下面我们就来一一认识一下1.菜单栏的用法跟我们平时用得Office工具差不多，我想不用详细介绍了。

如下面就是Word的菜单栏。

2.工作区、标尺和绘图状态栏我们在接下来的绘图过程中结合绘制的图形来介绍。

3.绘图工具栏、绘图画布、泊坞窗和调色板是我们绘图过程中接触最多的。

⑴绘图工具栏：【挑选工具】，就是用来选择对象的。

【形状工具】，用来编辑对象的节点；用鼠标左键单击该工具3秒钟还会显示出其他的工具如，系统默认情况下是【形状工具】，也可以用快捷键F10调出【形状工具】。

【裁剪工具】，和Word里面的用法一样；用鼠标左键单击该工具3秒钟还会显示出其他的工具如，系统默认情况下是【裁剪工具】。

【缩放工具】，我想这个不用我啰嗦了吧，地球人都知道；用鼠标左键单击该工具3秒钟还会显示出其他的工具如，系统默认情况下是【缩放工具】，这里要说明的一点是，【缩放工具】默认的是放大，配合Shift键一起使用时缩小。

【手绘工具】，和Word里面自由曲线的用法一样，就好比我们用铅笔在白纸上面绘图，想画什么就画什么，前提是你要能够控制好鼠标哦；用鼠标左键单击该工具3秒钟还会显示出其他的工具如，系统默认情况下是【手绘工具】，也可以用快捷键F5调出。

用“Coreldraw”软件绘制农普地图的操作步骤和方法为满足第二次农业普查规定的绘制普查地图要求，使绘制的地图更准确更清晰，力求符合规定的绘图要求，保证普查登记工作质量。

瑞安市农普办决定利用“Coredraw”软件绘制农业普查地图。

目前，地图绘制工作已接近尾声，通过近2个月的地图绘制工作，我们整理出一些具体的操作方法，希望为农业普查或其他大型普查的地图绘制工作起到借鉴作用。

一、Coredraw软件基本情况目前，国内外流行的制作地图的软件大致可归入如下4类：1、CAD、CAM类，如AutoCAD等；2、GIS类，如MGE、AreView等；3、通用绘图，如CorelDraw 等；4、专业地图出版，如Intergraph公司基于Microstation的MapOffice-MapPublisher 等系列专业地图出版软件。

其中，CAD、CAM类软件在制作大比例尺工程类地图方面比较好用。

GIS软件制作的地图作为GIS的主要成果表现形式之一，效果是非常好的，但作为地图出版单位来说，没有必要多花人力物力去建立并维护地理信息数据库，有一个地图资料管理数据库就足够了。

另一方面，公开版地图的比例尺要求千变万化，而GIS建立的系列比例尺数据库不能满足出版地图的要求。

所以GIS类软件不太适合地图出版使用。

专业地图出版软件的价格非常昂贵，且使用复杂，不易掌握。

而Coreldraw是一个做矢量图或是做写表格类的图的应用软件。

通用绘图类软件（Coredraw）在艺术效果方面的功能很强大，其“所见即所得”的特性很受人欢迎，对于图形绘制来说非常合适，能够绘制一般要求的地图，在地图绘制方面有着许多独特的优点。

所以，Coredraw作为通用绘图软件成为一般地图出版系统的首选。

一个好的绘图工具，会令您事半功倍。

我们现在使用的是Coreldraw 9，它可以可以让您事半功倍的软件工具。

使用它来制作地图，不仅得心应手，还会在绘制的过程中，从它那里得到源源不断的启发。

目录一、启动 (3)二、CorelDraw X5基本功能简介 (4)1、界面与工具栏 (4)2、标尺、网格和辅助线 (5)3、基本图形绘制 (6)4、常用操作 (7)三、图层管理 (9)1、图层管理 (9)2、图层编辑 (10)3、其它功能 (11)四、点状符号与符号库 (13)1、创建和应用符号 (13)2、编辑和删除符号 (13)3、共享符号 (14)4、符号库 (15)5、弧形与饼形 (17)五、线状符号绘制 (19)1、线条属性设置 (19)2、形状工具 (20)3、线编辑 (21)4、双线道路绘制 (21)5、虚线道路绘制 (22)6、铁路的绘制 (22)7、境界线的绘制 (22)8、城墙的绘制 (24)9、运河的绘制 (25)六、面状符号绘制 (28)1、双色图案填充 (28)2、房屋晕线符号 (29)3、旱地填充符号 (30)4、自定义填充图案 (31)5、图廓花边图案绘制 (31)6、等高线分层设色 (32)七、地图注记 (33)1、字距调整法 (33)2、沿路径注记法 (33)3、左斜体和耸肩体 (34)4、导入文本文件 (35)八、图幅裁切与图形纠正 (36)1、“相交”功能裁切图幅 (36)2、“透镜放大”功能裁切图幅 (37)3、“图框裁剪”功能裁切图幅 (38)4、对象大小方向调整功能纠正 (39)5、“封套”功能纠正 (41)九、文字和图形的特殊效果 (42)1、封套效果 (42)2、封套效果的预置效果 (42)3、使用“创建自”效果 (43)4、透视效果 (43)5、立体效果 (44)6、阴影效果 (44)7、位图效果 (44)十、专题图制作 (45)1、数字化地图 (45)2、CAD格式导入空间数据 (45)3、EPS/AI格式导入专题图 (51)一、启动桌面上双击启动CorelDraw X5，在“创建新文件”对话框中，设置“原色模式”为CMYK，这样保证“所见即所得”，最后打印出的专题图与屏幕显示的一致。

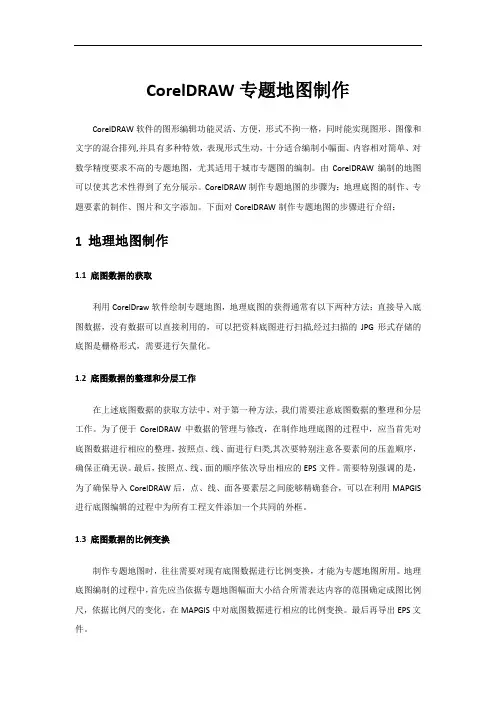

CorelDRAW专题地图制作CorelDRAW软件的图形编辑功能灵活、方便，形式不拘一格，同时能实现图形、图像和文字的混合排列,并具有多种特效，表现形式生动，十分适合编制小幅面、内容相对简单、对数学精度要求不高的专题地图，尤其适用于城市专题图的编制。

由CorelDRAW编制的地图可以使其艺术性得到了充分展示。

CorelDRAW制作专题地图的步骤为：地理底图的制作、专题要素的制作、图片和文字添加。

下面对CorelDRAW制作专题地图的步骤进行介绍：1 地理地图制作1.1底图数据的获取利用CorelDraw软件绘制专题地图，地理底图的获得通常有以下两种方法：直接导入底图数据，没有数据可以直接利用的，可以把资料底图进行扫描,经过扫描的JPG形式存储的底图是栅格形式，需要进行矢量化。

1.2底图数据的整理和分层工作在上述底图数据的获取方法中，对于第一种方法，我们需要注意底图数据的整理和分层工作。

为了便于CorelDRAW中数据的管理与修改，在制作地理底图的过程中，应当首先对底图数据进行相应的整理，按照点、线、面进行归类,其次要特别注意各要素间的压盖顺序，确保正确无误。

最后，按照点、线、面的顺序依次导出相应的EPS文件。

需要特别强调的是，为了确保导入CorelDRAW后，点、线、面各要素层之间能够精确套合，可以在利用MAPGIS 进行底图编辑的过程中为所有工程文件添加一个共同的外框。

1.3底图数据的比例变换制作专题地图时，往往需要对现有底图数据进行比例变换，才能为专题地图所用。

地理底图编制的过程中，首先应当依据专题地图幅面大小结合所需表达内容的范围确定成图比例尺，依据比例尺的变化，在MAPGIS中对底图数据进行相应的比例变换。

最后再导出EPS文件。

1.4底图要素选取需注意的问题（1）按资格取舍的模式，即建立各要素原始数值与资格值相比较的关系式，凡达到资格者予以保留，否则自动舍去。

（2）按质量标准取舍的模式。

利用CorelDraw VBA开发宏程序绘制地图上海测绘院第四分院钟炜摘要：CorelDraw软件为用户提供了VBA编写宏程序的开发环境，用户可以编写宏程序来让计算机自动完成一系列的操作，从而达到减轻工作量的目的。

这个技术也可以用来解决在地图绘制领域普遍存在的一些问题。

本文通过两个实际例子，介绍了CorelDraw VBA的基本情况和对象模型，以及这个工具是如何解决问题，提高生产效率的。

关键字：CorelDraw VBA 地图绘制1、问题的提出在目前的地图制作领域，我们主要使用的软件是Corel公司的矢量绘图软件CORELDRAW。

CORELDRAW被大量应用于广告设计和制图领域，美观是用CORELDRAW 绘制的地图的最大特点。

由于地图相对于其他矢量图片的特殊性，在使用CORELDRAW进行地图的绘制时，我们往往会碰到一些问题或者可以改善的地方。

在这里我们可以举两个例子来说明这类问题。

第一个例子是在制作专题地图中，某一专题的符号已经设计好，但是由于客户的原因，这个设计需要更改，这时工作人员在CORELDRAW上要进行的操作就是在图上找到每个专题要素的位置并把新的符号放上去。

而如果这个专题要素的量很多的话，这个工作是费时费力的。

第二例子，我们知道，在地图制作中我们经常利用数据，也就是对已有的矢量图片进行编辑。

数据的来源不一，质量也有好有坏。

如果在数据中有重复的物件，肉眼从图面上也发现不了，要想清理掉重复数据只能从物件列表中一一判断，这个工作是相当烦琐的。

解决这一类问题的途径之一是使用CORELDRAW为我们提供的VBA开发环境来编写一些宏程序，让程序来帮助我们完成工作。

2、CorelDraw VBA简介VBA,（visual basic for applications），是一种标准宏语言。

VBA提供了面向对象的程序设计方法，提供了相当完整的程序设计语言。

它作为一种通用的宏语言可被所有的Microsoft 可编程应用软件所共享，使可编程应用软件得到完美的实现。

巧用CorelDRAW绘地图CorelDRAW画图主要利用两个特性：一是图层遮盖，即图层在上的或同一层中位于上层的对象遮盖底层对象，二是每一对象包含轮廓属性和填充属性两部分。

因此，科学地设置图层，恰当地运用图层遮盖是绘制地图的关键。

普通地图大致分为六大要素：注记、居民地、水系、交通、地貌、境界。

在计算机制图中，一般习惯于将这些要素按点元、线元和面元来分类。

注记、符号等点状要素即为点元；公路、铁路、水涯线、境界线、居民地和绿地边线等用轮廓线来表示的对象即为线元；一些填充区域是面元。

对于注记、符号等一般性要素，CorelDRAW与其他软件类似。

本文主要介绍用CorelDRAW制作地图的一些特殊要素的技巧，包括绘制技巧和关系处理技巧等。

公路、街道的制作地图上很多公路和街道都表示成两条一定间距的细平行线，而CorelDRAW没有平行线输入功能，可将其视为两条宽度不等的线的重叠，这样就能得到类似两条平行线的效果。

具体实施办法为：先用贝塞尔曲线工具绘出公路中心线（如图1），按设计的线型、宽度、颜色（黑色、橘红色等）进行编辑，并用这条中心线复制、粘贴得到一条新线，叠加于其上，然后将上层线编辑成细一些、颜色不同的线。

两线相叠，俨然是两条平行线，线宽等于上下两条线粗细之差的一半，间距等于上层线的宽度，而改变这些参数也极为方便。

同理，只需将底层线条编辑成虚线即可制作规划公路。

与此相仿，将上层线条编辑成虚线，将底层线条编辑成黑色或灰色实线即可得到铁路（如图2）。

城区图中纵横交错的街道，只需把底层实线置于同一层，上层白线置于上一层即可，且不会有线条打架的现象（如图2的交叉处）。

陡坎、堤坝的制作陡坎、堤坝在地图中很常见，但由于CorelDRAW中不存在这样的线型，制作起来比较棘手。

但CorelDRAW的文本编辑中有一个很好的功能路径文字（即文本按路径排列），利用这个功能，以中心线为路径，沿路径排列上字体合适的I或1（如图3），之后，点击路径上的文本I或1，便可按需要编辑文本属性及文本与路径的位置关系，这样就可方便地得到陡坎、堤坝。

三十八、应用CorelDRAW设计专题地图13.1 地理底图的编制及专题地图编辑设计书13.1.1 地理底图的编制专题地图由两部分组成，一部分是满足专题要求的地理底图，一部分是专题内容。

地理底图是专题内容的载体。

在编制专题地图时，将采用很多统计数据与文字资料，并把它们编制成地图，落实到地理底图上。

它不仅是转绘专题内容的地理位置的依据，同时也表明专题内容的分布与地理环境的要素的相互关系。

因此地理底图是编制专题地图的重要准备工作。

在编制专题地图时，要用到两种底图，它是转绘专题要素的基础，因而，这种底图要求内容完整详细，以便能准确确定专题要素的空间分布；另一种是成图用的底图，其内容要素要简明些，并与专题要素的空间分布特征密切配合。

地理底图根据专题内容及其在编图过程中的作用不同，可选用地形图、普通地理图等线划图来制作。

将选定的底图资料，经扫描数字化输入计算机中。

按地图设计中对底图的要求，对底图的内容进行取舍、简化。

不同的专题地图，对地理底图的内容有不同的要求，总的来看，应有下列几方面：（1）制图网：若编制大比例尺专题地图时，地理底图可采用与基本地形图相同的投影网格，图廓四周可注记经纬度。

图幅内的经纬网密度，应视专题内容要求而定。

（2）水系：主要选取河流、湖泊、水库、海洋和海岸线。

双线河、主要单线河、运河、沟渠等均应表示，大比例尺图对水系的形状一般不予概括，小比例尺图可略作概括。

（3）居民地：应保留城镇以上居民地，并选择一些重要的乡、村居民点，居民地等级用字体大小区分。

（4）道路：铁路、高速公路、国道、省道应全部表示。

县道、乡镇公路适量取舍。

（5）境界线：省（市、区）、地市、县界均应在底图上表示。

乡镇界视专题地图的要求而选取表示。

（6）地貌：根据地区的地理特点和专题内容要求，适量选取若干等高线，以表示区域地貌形态和高低起伏，有助于分析专题内容与地理环境的关系。

一般来说，经纬网、水系、居民地与境界线是所有底图都应表示的内容。

实习十应用CorelDRAW绘制地图实验报告学生姓名：萱冰伊寒专业班级：DL指导教师：吴老师时间：2014年5月23日- 2 -1．实验目的（1）实验的目的与意义：本次实习要求掌握应用CorelDRAW 编辑矢量图形和绘制地质图的方法；（2）软件特点与应用：CorelDRAW 是面向对象的绘图程序，即矢量绘图软件，具有强大的图形和文字处理功能，可以处理多种多样的图形图像，创建专业级的美术作品，具有强大的导入和发布功能，处理的图像范围非常广，可以直接输出多种形式，具有极强的兼容性，地质研究中常应用该软件清绘、编辑及制作满足要求的成果图件。

2．实验方案本实验的方案设计：熟悉CorelDRAW 的基本操作，用实习七（应用Surfer 绘制等值线图）生成和导出的等值线矢量图进行曲线编辑、多边形编辑、文本编辑以及图件整饰等操作，完成该矢量图的绘制编辑得出成果图件。

3、关键步骤描述3.1 步骤一 矢量图形导入，图形导入后打散对象群组和；3.2 步骤二 图形编辑与处理： （1）曲线编辑：应用形状工具对其进行处理，选取某条曲线，按下选择全部节点按钮，然后按下曲线平滑度按钮，在弹出的滑动条中按住滑块并拖动，对曲线进行整体平滑并抽稀节点；（2）多边形编辑：多边形边界与曲线特点相似，可采用与曲线相同的方法处理；（3）文本编辑：【文本工具】的使用可以编辑文字文本和段落文本；3.3 步骤三图件整饰：添加图框、图名、图例、比例尺等要素，最终完成图件成果为；- 4 -4、结论通过本次实习，熟悉了CorelDRAW的基本操作，了解了用矢量图生成和导出的等值线矢量图进行曲线编辑、多边形编辑、文本编辑以及图件整饰等操作，完成该矢量图的绘制编辑得出成果图件。

一、利用CorelDraw来制作专题地图利用美术创作软件可以制作出色彩绚丽，内容生动丰富的教学地图来，但利用美术创作软件制作地图需要丰富的地理专业知识，且需要一定的美术创作功底和创意。

（一）CorelDraw在地图制作方面的特点1．CorelDraw是一款用于美术创意的软件，在艺术表现力上要远远胜于普通GIS软件创作出来的地图，使得其非常适用于教学制图。

2．CorelDraw是一款易学易用的软件，不需要专门的培训，而且使用的书籍很容易买到，易于普及。

3．CorelDraw提供了很广阔的艺术创作空间，可以用来创作教学地图，也可以用来制作丰富的图例和图片。

4．CorelDraw无法处理数据，所以利用它绘制的图表和专题地图只能是粗略的、概括的表示，很难做到精确。

（二）CorelDraw地图制作简介1．CorelDraw简介CorelDraw的界面如图5-6，主要有工具栏、编辑区、调色版、图层管理器、绘图工具参数栏等等界面与模块。

图5-6 CorelDraw基本工作界面本小节主要选取CorelDraw与地图制作密切相关的工具和菜单指令进行介绍，至于CorelDraw的其他功能就留给读者自己探索了。

2．常用的工具和命令介绍在CorelDraw中有主要用以下的一些工具进行地图的绘制：（1）（1）绘线工具组：这组工具主要用来绘制各种曲线。

其中是手绘工具，利用它可以绘制直线和任意的线条；是贝塞尔工具，利用它可以绘制非常完美的弧线。

它们的主要作用是勾绘地图的线条和区域的边界，以及地图上的线状要素。

（2）（2）节点编辑工具节点编辑根据用来选中和编辑各类线上的点，不但可以改变线的形态还可以进行线的合并等操作。

（3）（3）“图层管理”窗口作图时，不可能所有的图形和图象都集中在一个图层里，适当的分层可以易于管理，提高效率。

“图层管理”窗口可以管理任何的图层，使您的工作井井有条。

（4）“排列”菜单下的“结合”和“分离”选项这两个选项非常有用，是进行勾绘公共边界的操作时常用的命令。
